SK200 : Module de commutation sans fil anti-interférence industriel LoRa 1 W

Le SK200 est un module de commutation sans fil monocanal déporté de qualité industrielle. Il se compose d'un module émetteur SK200-TX-1W et d'un récepteur SK200-RX d'une puissance d'émission de 1 W. Sa conception intègre la technologie de modulation à étalement de spectre LoRa à sauts de fréquence, offrant une sensibilité de réception élevée et des performances anti-interférences supérieures. Sa distance de communication et sa sensibilité de réception dépassent largement celles des modulations FSK et GFSK. Le module offre une entrée de signal unique et une interface de sortie de contrôle unique. Il se caractérise par une interface simple et un fonctionnement fiable. Les utilisateurs peuvent configurer les paramètres internes du module modifié via notre interface PC. Plusieurs paires de communications simultanées n'interfèrent pas entre elles, et son utilisation est flexible et pratique. Ce système peut facilement remplacer l'environnement filaire d'origine par un contrôle sans fil, ce qui réduit considérablement les coûts de câblage manuel et est largement utilisé dans l'industrie.
SK200 utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et Reach.

Contactez-nous

TÉLÉCHARGER

Les paramètres électriques du module SK200-TX sont les suivants :

Modèle	SK200-TX-1W
Puissance de transmission	29,5 dBm
Tension de fonctionnement (plage)	5 V (3,3 V ~ 6,5 V)
Courant de sommeil	250 µA
Courant de repos	16 mA
Courant d'émission	600 mA

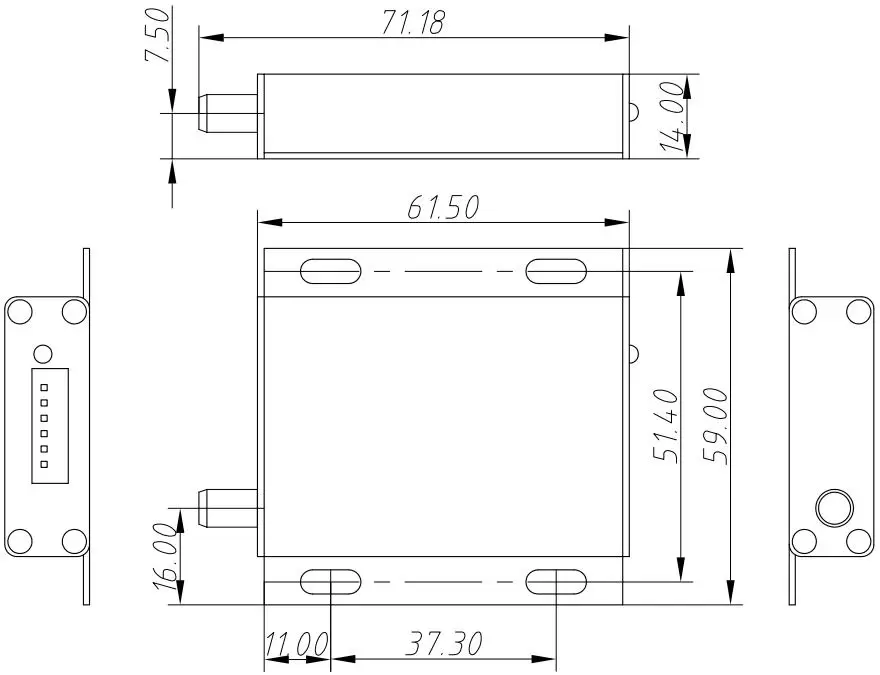

Taille (mm)	61,55914
Plage de température de fonctionnement	-40℃～85℃

Les paramètres électriques du module SK200-RX sont les suivants :

Paramètre	Le plus petit	Typique	Le plus grand	Unité	Condition
Conditions de fonctionnement
Plage de tension de fonctionnement	5	12	30	V
Charge du relais		< 10		UN	@220V
Paramètre de fréquence radio
Recevoir le courant		< 10		mA	@12V
Sensibilité de réception		-132		dBm

Caractéristiques du module de commutation sans fil SK200

La description de l'interface du module récepteur SK200-RX est présentée dans la figure suivante :

Définition des broches du module de commutation sans fil SK200-RX

La description de l'interface du module émetteur SK200PRO-TX est présentée dans la figure suivante :

SK200-TX-1W :

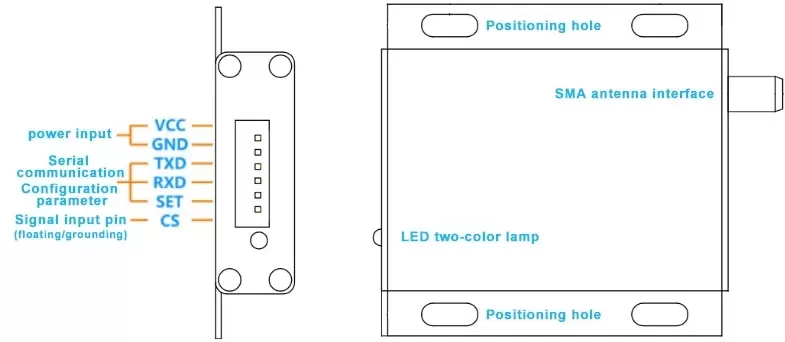

Définition des broches du module de commutation sans fil SK200-TX-1W

Définition de la broche	Description
VCC	Connectez-vous au pôle positif
GND	Sol
TXD	Pour le réglage des paramètres du mode de configuration
RXD	Pour le réglage des paramètres du mode de configuration
ENSEMBLE	Activation du paramètre de configuration (configuration du paramètre d'activation de bas niveau, sortie de haut niveau par défaut)
CS	Broche d'entrée du signal de commutation (avec pull-up interne)
