SK200Pro : Module relais sans fil marche/arrêt à contact sec unidirectionnel 1 W Mesh

Le SK200Pro est un module relais sans fil industriel de 1 W. Il se compose du SK200PRO-TX (module émetteur) et du SK200PRO-RX (module récepteur). Sa conception sans fil utilise la technologie LoRa, qui offre une sensibilité de réception très élevée et de solides performances anti-interférences. Sa distance de communication et sa sensibilité de réception sont supérieures à celles des modulations FSK et GFSK. En mode de fonctionnement un-à-plusieurs, en coopération avec le réseau ad hoc MESH fourni à la réception, il permet une transmission réseau sans angle mort ni restriction de distance.
Le module offre une entrée de signal unique et une interface de sortie de contrôle unique. Il se caractérise par une interface simple et un fonctionnement fiable. Les utilisateurs peuvent utiliser notre interface PC pour configurer et modifier les paramètres internes du module. Les paramètres du récepteur peuvent être configurés sans fil par l'émetteur, ce qui facilite les modifications en ligne. La communication simultanée multipaires est sans interférence et offre une utilisation flexible et pratique.
SK200PRO utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et Reach.

Contactez-nous

TÉLÉCHARGER

Les paramètres électriques du module SK200PRO-TX sont les suivants :

Modèle	SK200PRO-TX-1W
Puissance de transmission	29,5 dBm
Tension de fonctionnement (plage)	5 V (3,3 V ~ 6,5 V)
Courant de sommeil	250 µA
Courant de repos	16 mA
Courant d'émission	600 mA
Taille (mm)	61,55914
Plage de température de fonctionnement	-40℃～85℃

Les paramètres électriques du module SK200PRO-RX sont les suivants :

Paramètre	Le plus petit	Typique	Le plus grand	Unité	Condition
Conditions de fonctionnement
Plage de tension de fonctionnement	5	12	30	V
Charge du relais		< 10		UN	@220V
Paramètre de fréquence radio
Recevoir le courant		< 10		mA	@12V
Sensibilité de réception		-132		dBm

Caractéristiques du module relais sans fil SK200Pro

Fonction réseau MESH
Bande de fréquence de travail : 433/470/868/915 MHz en option
Sensibilité jusqu'à -132 dBm
Algorithme de surveillance logiciel intégré
Circuit de protection anti-crash matériel intégré
La fréquence d'émission-réception peut être configurée arbitrairement
Plusieurs modes de fonctionnement
Circuit de protection contre les surintensités, les surtensions et les inversions de connexion
Circuit de protection de réinitialisation matérielle intégré
Circuit de protection antistatique intégré
Mode de modulation LoRa
La puissance de l'émetteur est sélectionnable : (100 mW ~ 5 W)
Prise en charge des paramètres de modification sans fil
Plage de température de fonctionnement : -40 ~ +85 ° C

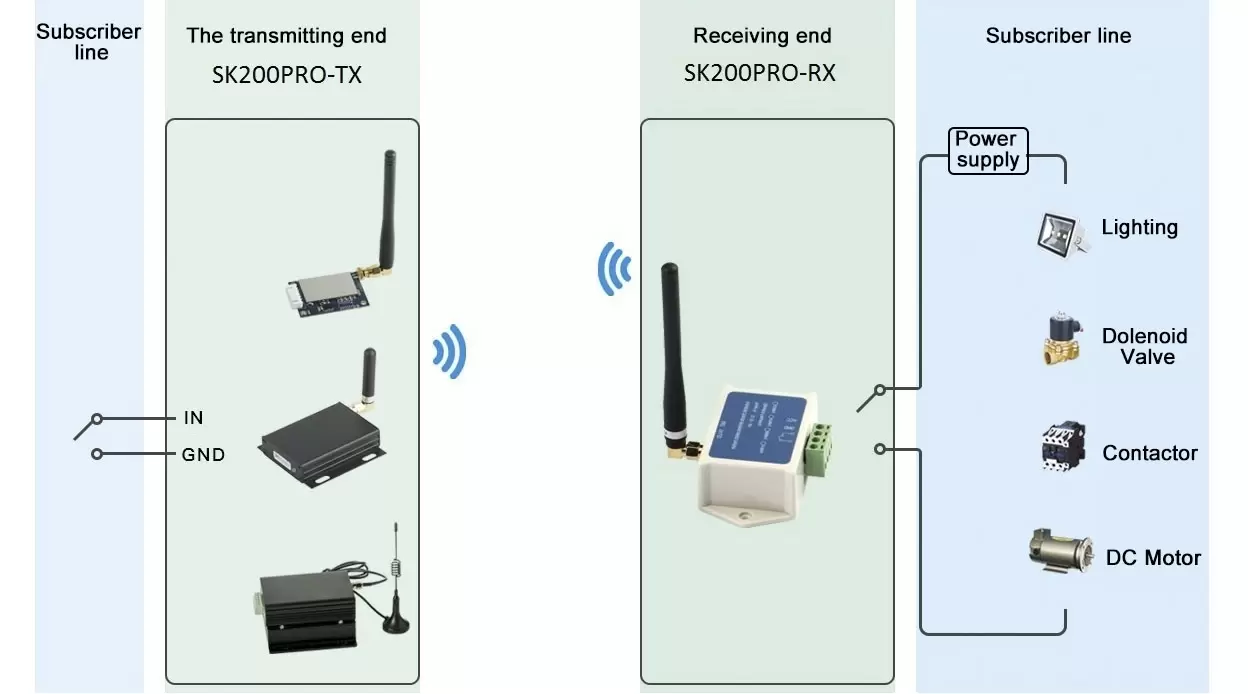

Circuit d'application du module relais maillé sans fil SK200Pro

La description de l'interface du module récepteur SK200PRO-RX est présentée dans la figure suivante :

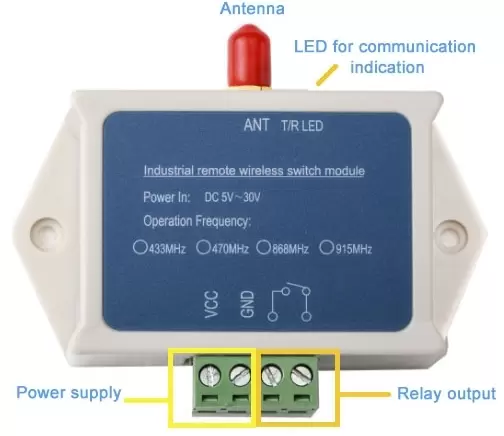

Définition des broches du module relais maillé sans fil SK200Pro-RX

La description de l'interface du module émetteur SK200PRO-TX est présentée dans la figure suivante :

SK200PRO-TX-1W :

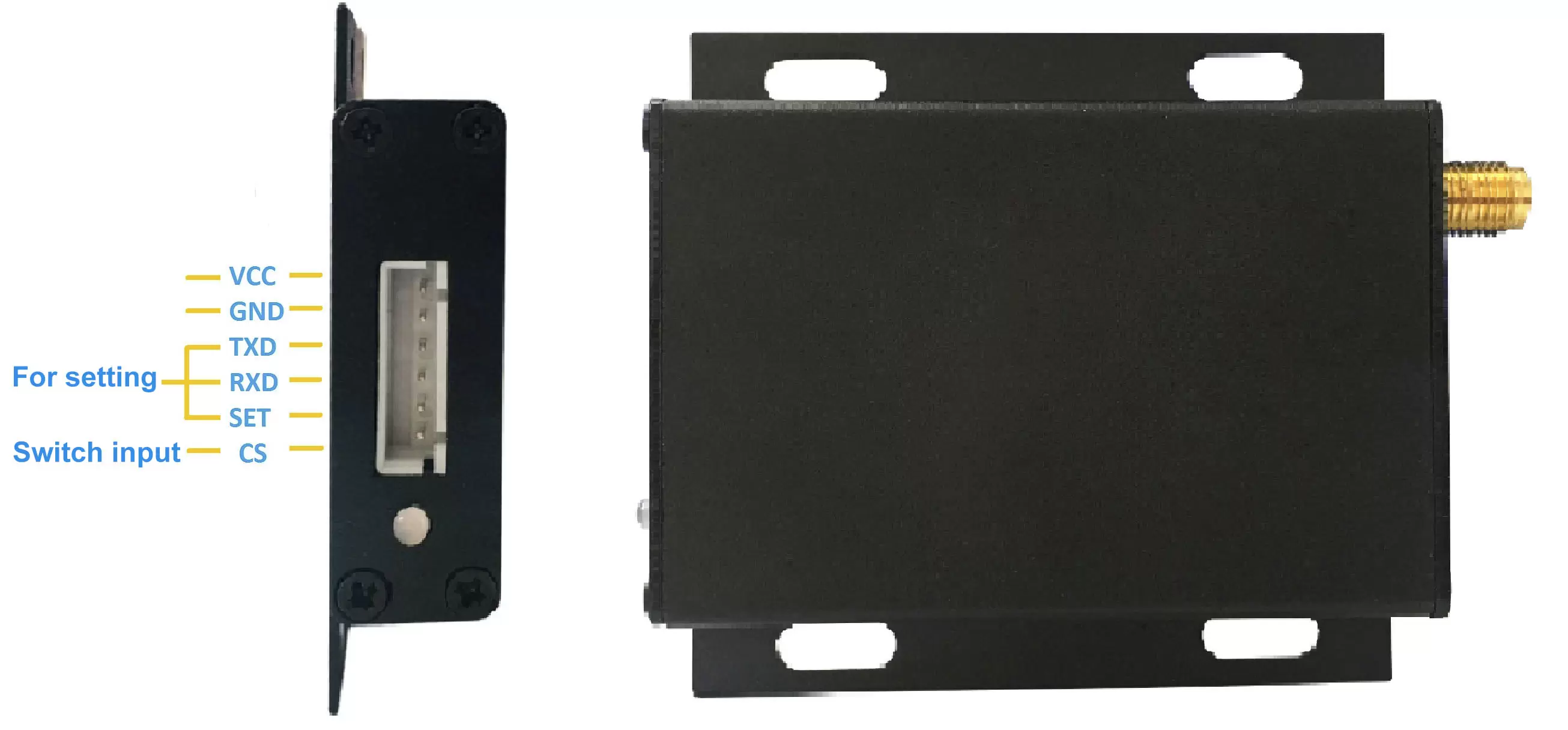

Définition des broches du module relais maillé sans fil SK200Pro-TX-1W

Définition de la broche	Description
VCC	Connectez-vous au pôle positif
GND	Sol
TXD	Pour le réglage des paramètres du mode de configuration
RXD	Pour le réglage des paramètres du mode de configuration
ENSEMBLE	Activation du paramètre de configuration (configuration du paramètre d'activation de bas niveau, sortie de haut niveau par défaut)
CS	Broche d'entrée du signal de commutation (avec pull-up interne)

Module émetteur

SK200PRO-TX-1W

Dimensions mécaniques du module relais maillé sans fil SK200Pro-TX-1W

Module récepteur SK200PRO-RX

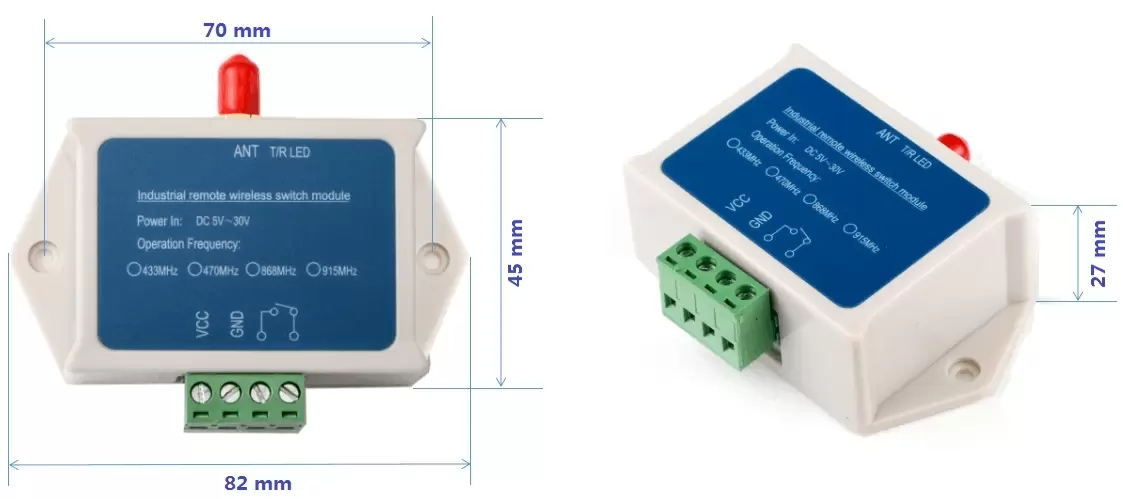

Dimensions mécaniques du module relais maillé sans fil SK200Pro-RX
