SK109 : Module de relais sans fil 1,5 W à 4 canaux avec fonction d'appairage et protection ESD

SK109 est un module de relais sans fil industriel à 4 canaux avec fonction d'appairage, il fournit une entrée de signal maximale à quatre canaux et une sortie de contrôle maximale à quatre canaux. Il présente une interface simple et des performances fiables. Les paramètres peuvent être modifiés par logiciel PC/commande UART/télécommande (SK109-S). Le commutateur DIP sur le module peut être utilisé pour modifier la fréquence de fonctionnement (groupe maximum 16), le mode de fonctionnement, etc. Grâce à ce module, l'utilisateur peut remplacer l'appareil filaire par la connexion sans fil, ce qui réduit considérablement les coûts et permet de gagner beaucoup de temps.
SK109 utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et Reach.

Contactez-nous

TÉLÉCHARGER

Remarque : les paramètres ci-dessous ont été testés sous une tension de 12 V et une température de 25 ℃.

Paramètre	Min.	Typ.	Max.	Unité	Condition
Condition
Tension de fonctionnement	9	12	30	V
Température de travail	-40	25	+85	℃
Consommation actuelle
Courant de réception		<20		mA
Courant d'émission		<300		mA
Courant de veille		<5		mA	@ Mode de synchronisation 12 V Le maître n'envoie pas de message
Paramètres RF
Puissance de sortie		31,5		dBm
Sensibilité		-121		dBm	@1200

Caractéristiques du module de relais sans fil SK109

Application typique du module de relais sans fil SK109

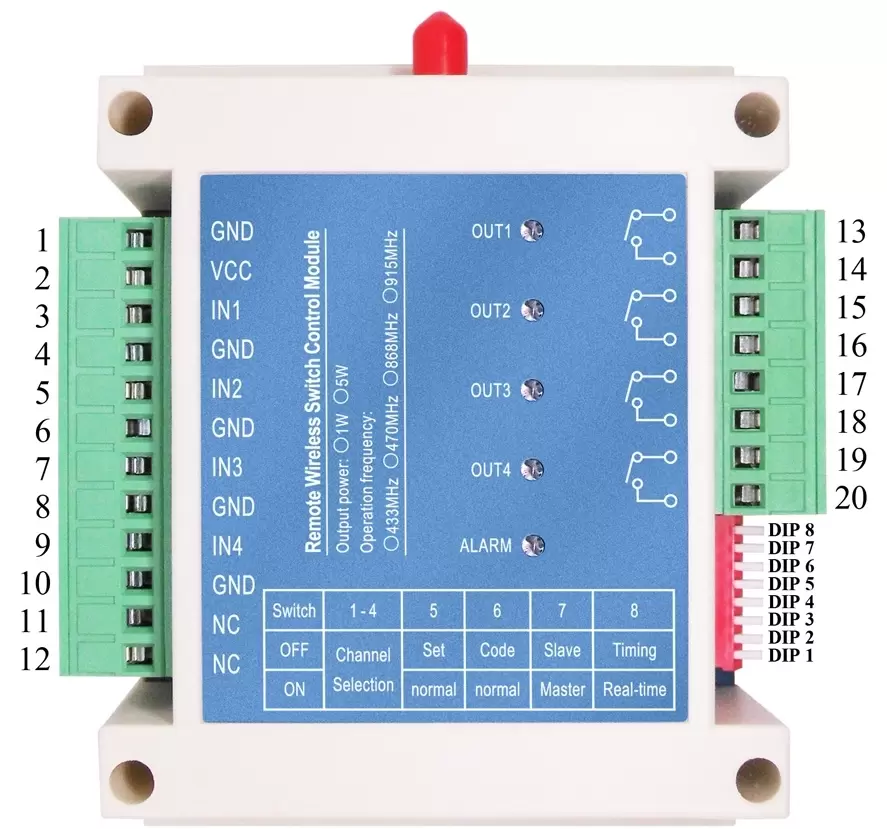

Broche NO.	Épingle	Description
1	GND	Connectez l'alimentation négative
2	VCC	Connectez la puissance positive
3	EN1	Entrée de commutateur Ch1, pull up interne
4	GND	Entrée de commutateur Ch1, pull up interne
5	IN2	Entrée de commutateur Ch2, pull up interne
6	GND	Entrée de commutateur Ch2, pull up interne
7	IN3	Entrée de commutateur Ch3, pull up interne
8	GND	Entrée de commutateur Ch3, pull up interne
9	EN4	Entrée de commutateur Ch4, pull up interne
10	GND	Entrée de commutateur Ch4, pull up interne
11	Caroline du Nord	Réservé, non connecté
12	Caroline du Nord	Réservé , Non Connecté
13	SORTIE1	Sortie relais Ch1
14	SORTIE1	Sortie relais Ch1
15	SORTIE2	Sortie relais Ch2
16	SORTIE2	Sortie relais Ch2
17	SORTIE3	Sortie relais Ch3
18	SORTIE3	Sortie relais Ch3
19	SORTIE4	Sortie relais Ch4
20	SORTIE4	Sortie relais Ch4

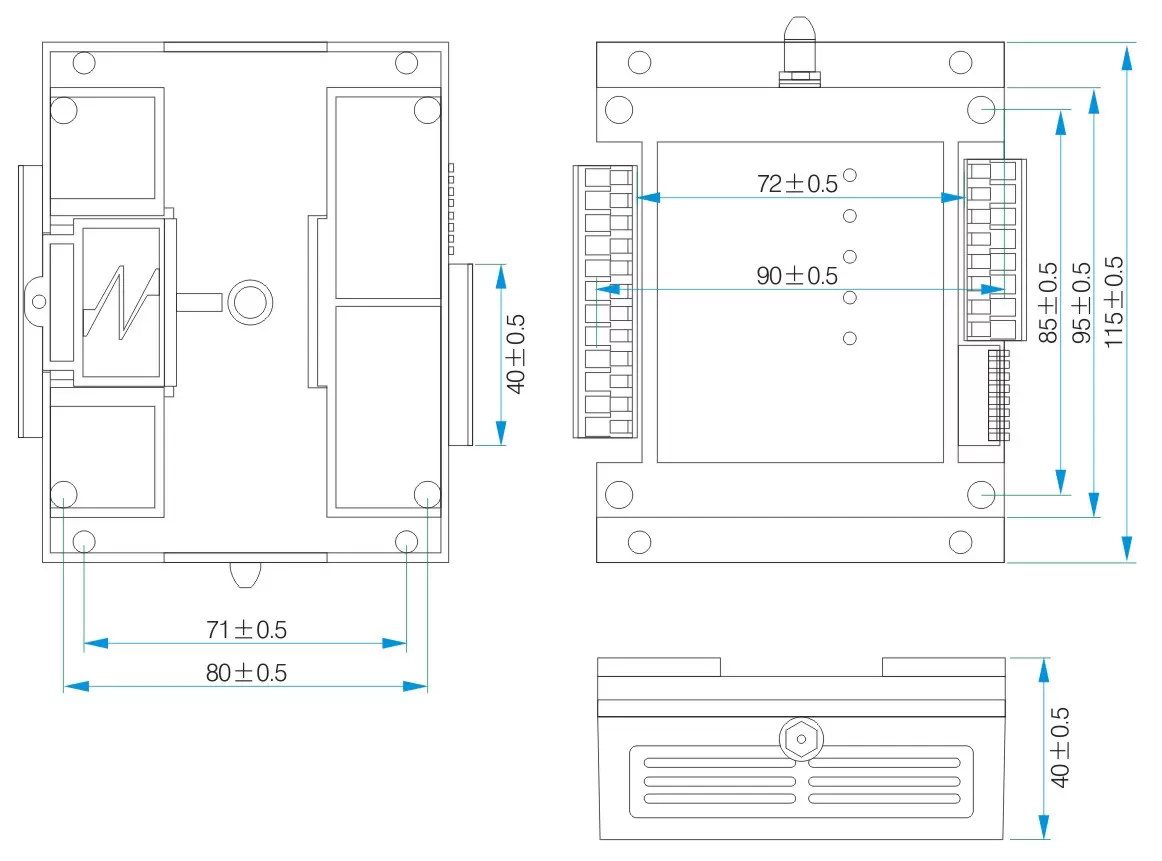

Dimensions mécaniques du module de relais sans fil SK109
