SK108U : Module émetteur et récepteur RC 4 canaux avec protection ESD

SK108U : Module émetteur et récepteur RC 4 canaux avec protection ESD

Le SK108U comprend les SK108U-TX et SK108U-RX. Le SK108U-TX est un transmetteur de contrôle série industriel compatible avec le SK108U-RX pour la création d'un système de contrôle de commutateur sans fil. L'interface série du SK108U-TX permet la connexion à un PC et à d'autres périphériques série. Un SK108U-RX dispose d'une sortie relais à 4 canaux. Un SK108U-TX peut contrôler plusieurs SK108U-RX. La fréquence du SK108U-TX et du SK108U-Rx est réglable pour éviter les interférences.
En termes de matériel, le SK108U-Tx est identique à notre module de la série SV, qui dispose d'une puissance de sortie différente et d'une interface différente en option.
Le SK108U-Rx est identique au SK108 en termes de matériel mais de firmware différent.
Le module émetteur et récepteur RC à 4 canaux SK108U utilise strictement un processus sans plomb pour la production et les tests et répond aux normes RoHS et Reach.

Contactez-nous

TÉLÉCHARGER

Paramètres du SK108U-RX

Remarque : les paramètres ci-dessous sont basés sur une alimentation 12 V/un environnement de test à 25 °C.

Paramètres	Min.	Typique	Max.	Unité	Condition
État de fonctionnement
Plage de tension	9	12	30	V
Température de fonctionnement	-40	25	+85	°C
Consommation actuelle
Courant Rx		<20		mA
Paramètres RF
Sensibilité		-121		dBm	@1200

Paramètres du SK108U-TX

Remarque : Le SK108U-Tx est identique à notre module de la série SV en termes de matériel. Sa puissance de sortie et son interface sont différentes en option.

Nom du produit	Pouvoir	Interface
SK108U-TX-610	100 mW	TTL
SK108U-TX-611	100 mW	TTL/RS232/RS485
SK108U-TX-612	100 mW	TTL/RS232/RS485
SK108U-TX-613	100 mW	USB
SK108U-TX-614	100 mW	RS232
SK108U-TX-650	500 mW	TTL / RS485
SK108U-TX-651	500 mW	TTL/RS232/RS485
SK108U-TX-652	500 mW	TTL/RS232/RS485
SK108U-TX-653	500 mW	USB
SK108U-TX-654	500 mW	RS232
SK108U-TX-6202	2W	TTL/RS232/RS485
SK108U-TX-6300	3W	TTL/RS232/RS485
SK108U-TX-6500	5W	TTL/RS232/RS485

Interface	E/S, Uart
Canal	4 canaux
Communication	Sens Unique
Distance ouverte (km)	3~4

Caractéristiques de l'émetteur et récepteur RC 4 canaux SK108U

La puissance du SK108U-Tx est optionnelle (100 mW, 500 mW, 2 W, 3 W, 5 W)
40 canaux prédéfinis pour SK108U-TX
16 canaux prédéfinis pour SK108U-RX
Paramètres configurables par logiciel PC ou périphérique série
Modulation GFSK
Adaptation automatique de l'antenne
Contrôle de commutateur sans fil bidirectionnel
Sensibilité jusqu'à -121 dBm
Plage de température de fonctionnement : -40 ~ +85 °C

Application de l'émetteur et du récepteur RC 4 canaux SK108U

Contrôle de l'interrupteur à distance
Système de sécurité
Télédétection domotique
Télémétrie à distance sans fil
Automatisation et sécurité des bâtiments
Système de contrôle d'accès

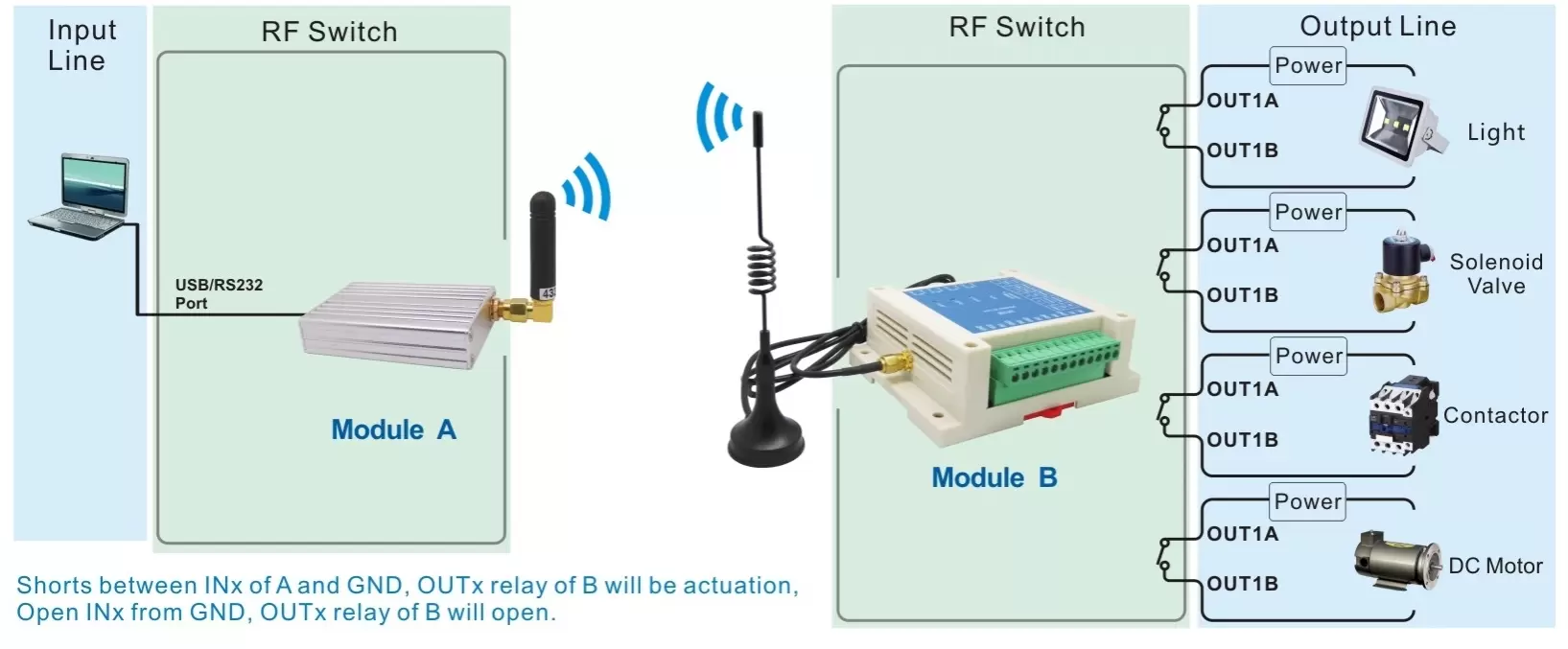

Connexion d'application du module de commande de commutation SK108U

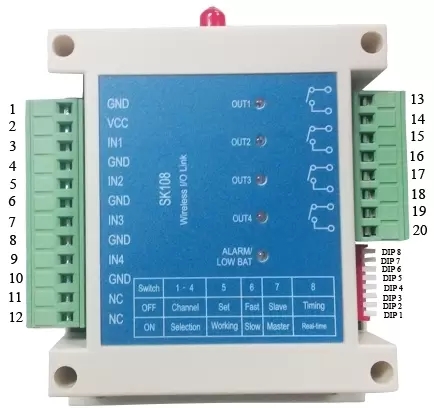

Broches de l'émetteur et du récepteur RC 4 canaux SK108U

Broche N°	Épingle	Description
1	GND	Connectez l'alimentation négative
2	VCC	Connectez l'anode d'alimentation
3~12	Caroline du Nord	Ouvrir
13	SORTIE 1	Sortie de contrôle du relais Ch1,
14	SORTIE 1	Sortie de contrôle du relais Ch1,
15	OUT2	Sortie de contrôle du relais Ch2,
16	OUT2	Sortie de contrôle du relais Ch2,
17	OUT3	Sortie de contrôle du relais Ch3,
18	OUT3	Sortie de contrôle du relais Ch3,
19	OUT4	Sortie de contrôle du relais Ch4,
20	OUT4	Sortie de contrôle du relais Ch4,

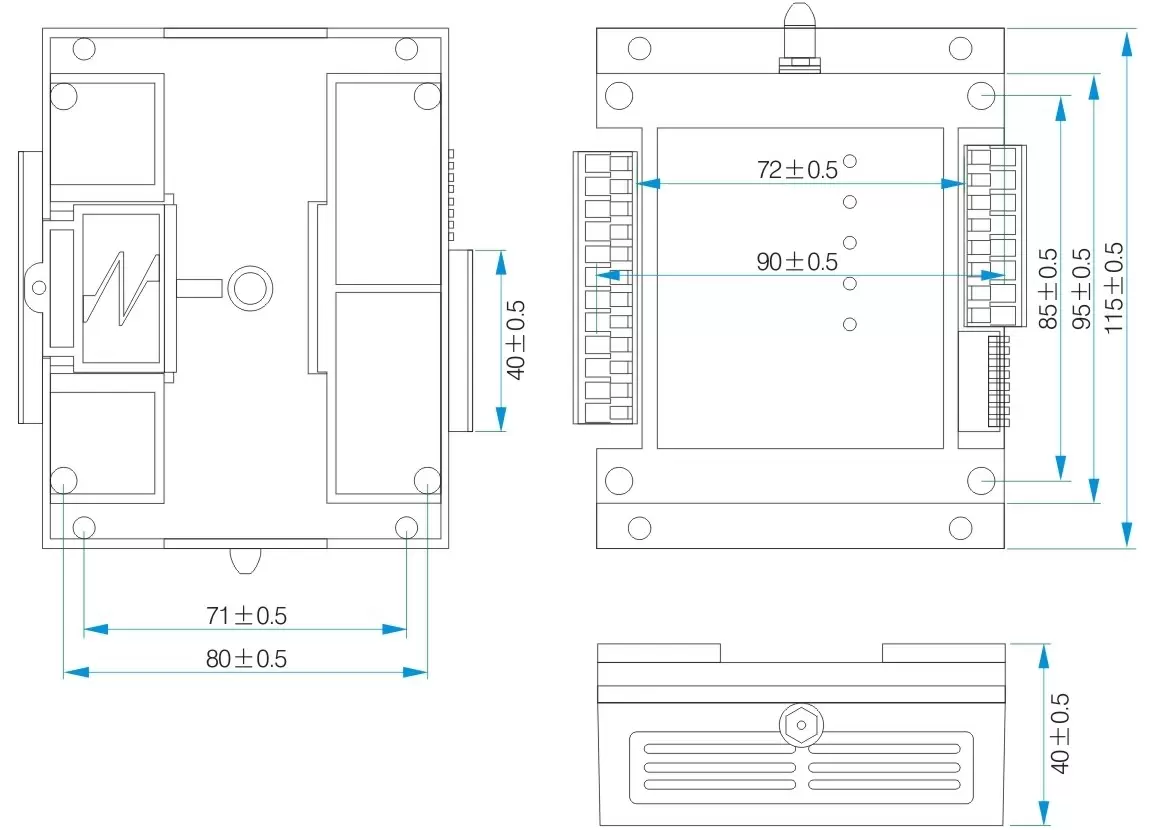

Dimensions mécaniques du module de commande de commutation SK108U
