SK108H : Module de relais sans fil 1 W à 4 canaux avec fonctions de saut
Interface: IO
Canal: 4 canaux
Communication: Bidirectionnel
Distance ouverte (km): 2,5 ~ 3
Taille (mm):115*90
MAISON > PRODUITS > MODULES D'E/S SANS FIL ET 4-20 MA > SK108 : MODULE éMETTEUR ET RéCEPTEUR RC 1 W 4 CANA...
SK108 : Module émetteur et récepteur RC 1 W 4 canaux avec protection ESD
- SK108 est un contrôleur de commutateur sans fil industriel à quatre canaux, il fournit une entrée de signal maximale à quatre canaux et une sortie de contrôle maximale à quatre canaux. Il présente une interface simple et des performances fiables. Les paramètres peuvent être modifiés par logiciel PC/commande UART/télécommande (SK108-S). Le commutateur DIP sur le module peut être utilisé pour modifier la fréquence de fonctionnement (groupe maximum 16), le mode de fonctionnement, etc. Grâce à ce module, l'utilisateur peut remplacer l'appareil filaire par la connexion sans fil, ce qui réduit considérablement les coûts et permet de gagner beaucoup de temps.
- SK108 utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et Reach.
Remarque : les paramètres ci-dessous sont basés sur une alimentation 12 V/environnement de test 25 ℃.
| Paramètres | Min. | Typ. | Max. | Unité | Condition |
| État de fonctionnement | |||||
| Plage de tension | 9 | 12 | 30 | V | |
| Température de fonctionnement | -40 | 25 | +85 | ℃ | |
| Consommation actuelle | |||||
| Courant de réception | <20 | mA | |||
| Courant d'émission | <200 | mA | |||
| Courant de sommeil | <5 | mA | @12V Mode de synchronisation Sans transmission | ||
| Paramètres RF | |||||
| Puissance de sortie | 30 | dBm | |||
| Sensibilité | -121 | dBm | @1200bps | ||
| Interface | E/S |
| Canal | 4 canaux |
| Communication | Bidirectionnel |
| Distance ouverte (km) | 2,5 ~ 3 |
Caractéristiques du module émetteur et récepteur RC 4 canaux SK108
- Jusqu'à 3 km de visibilité directe en zone ouverte
- Bande de fréquence : 433/470/868/915 MHz (en option)
- 16 canaux prédéfinis
- Paramètres configurables par logiciel PC/télécommande/commande UART
- Mode de travail en temps réel/synchronisation en option
- Modulation GFSK
- Commande de commutateur sans fil bidirectionnelle
- Sensibilité jusqu'à 121 dBm
- Puissance de sortie maximale : 1 W
- Tension de fonctionnement : 9 ~ 30 V
- Plage de température de fonctionnement : - 40 ~ + 85 °C
- Poids : 143g

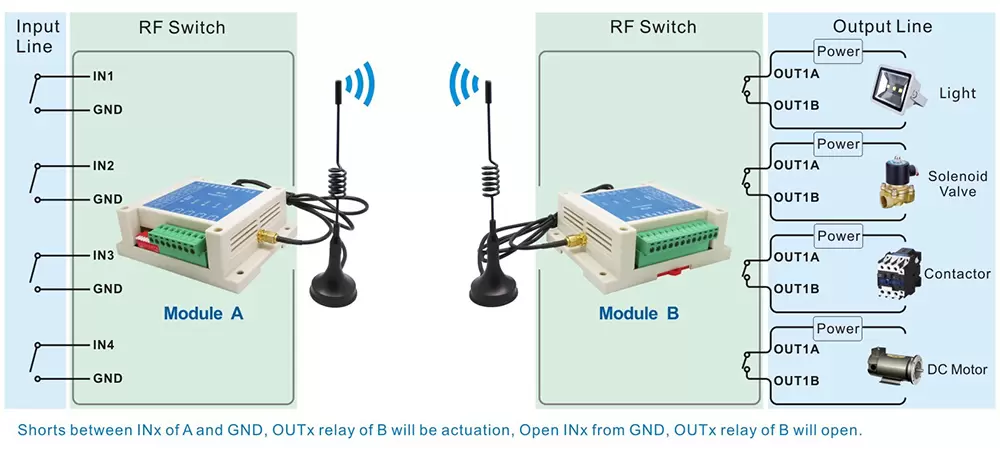

Application du module émetteur et récepteur RC 4 canaux SK108
- Commande de commutateur de télécommande
- Système de sécurité
- Télédétection domotique
- Télémétrie à distance sans fil
- Automatisation et sécurité des bâtiments
- Système de contrôle d'accès

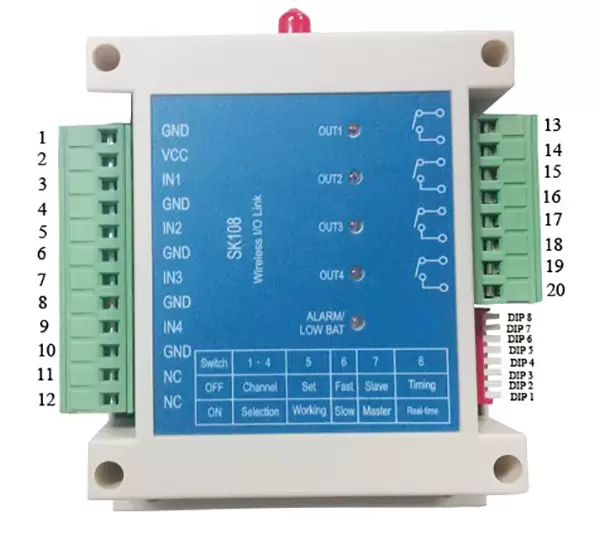

| Broche NO. | Épingle | Description |
| 1 | GND | Mise à la terre |
| 2 | VCC | Connectez-vous à l’énergie positive |
| 3 | EN1 | Entrée Ch1, pull up interne |
| 4 | GND | |
| 5 | IN2 | Entrée Ch2, pull up interne |
| 6 | GND | |
| 7 | IN3 | Entrée Ch3, pull up interne |
| 8 | GND | |
| 9 | EN4 | Entrée Ch4, pull up interne |
| 10 | GND | |
| 11 | Caroline du Nord | Réservé, non connecté |
| 12 | Caroline du Nord | Réservé , Non Connecté |
| 13 | SORTIE1 | Sortie de contrôle relais Ch1, fermée : niveau bas en Tx Ouvert : niveau haut en Tx |
| 14 | ||
| 15 | SORTIE2 | Sortie de contrôle relais Ch2, fermée : niveau bas en Tx Ouvert : niveau haut en Tx |
| 16 | ||
| 17 | SORTIE3 | Sortie de contrôle relais Ch3, fermée : niveau bas en Tx Ouvert : niveau haut en Tx |
| 18 | ||
| 19 | SORTIE4 | Sortie de contrôle relais Ch4, fermée : niveau bas en Tx Ouvert : niveau haut en Tx |
| 20 |
