SK106 : Module de commutation sans fil pour télécommande d'entrée et de sortie 1 W 4-20 mA

La série SK106 est un module de commutation analogique sans fil à distance (4 ~ 20 mA) et sans fil de niveau industriel, qui comprend SK106-TX et SK106-RX. SK106-TX fournit quatre interfaces d'entrée de signal numérique et quatre interfaces d'entrée analogiques de courant, SK106-RX fournit quatre interfaces de commande de commutateur et quatre interfaces de sortie analogiques de courant. Les paramètres peuvent être modifiés par logiciel PC/commande UART. Le commutateur DIP sur le module peut être utilisé pour modifier la fréquence de fonctionnement (groupe maximum 16), le mode de fonctionnement, l'ID de groupe, etc. Grâce à ce module, l'utilisateur peut remplacer l'appareil filaire par la connexion sans fil, ce qui réduit considérablement les coûts et permet de gagner beaucoup de temps.
SK106 utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et Reach.

Contactez-nous

TÉLÉCHARGER

Remarque : les paramètres ci-dessous sont basés sur une alimentation 12 V/environnement de test 25 ℃.

	Paramètres
La tension a sonné	433 MHz/470 MHz/868 MHz/915 MHz
Canal analogique (4 ~ 20 mA)	4AI (SK106-TX), 4AO (SK106-RX)
Changer de chaîne	4DI (SK106-TX), 4DO (SK106-RX)
Plage d'entrée/sortie analogique	Courant : 0-20 mA
Distinguer	12 bits
Précision	±0,1%
Interface de configuration	RS-485
Canal	Standard 16 canaux, l'utilisateur peut utiliser le Dip Switch pour changer de canal

SK106-TX

Paramètres	Min.	Typ.	Max.	Unité	Condition
État de fonctionnement
Plage de tension	10	12	30	V
Plage de température de fonctionnement :	-40	25	85	℃
Consommation actuelle
Courant de réception		< 50		mA
Courant d'émission		< 350		mA
Paramètres RF
Puissance de sortie	> 30	31	32	dBm	@433MHz,490MHz
Puissance de sortie		27		dBm	@868MHz,915MHz
Sensibilité		< -132		dBm

Paramètres	Min.	Typ.	Max.	Unité	Condition
État de fonctionnement
Plage de tension	10	12	30	V
Plage de température de travail	-40	25	85	℃
Consommation actuelle
Courant de réception		< 40		mA
Courant d'émission		< 300		mA
Paramètres RF
Puissance de sortie	> 30	31	32	dBm	@433MHz,490MHz
Puissance de sortie		27		dBm	@868MHz,915MHz
Sensibilité		< -132		dBm

Capteurs de champ industriel, acquisition du signal émetteur
Système d'acquisition de données automatisé
Automatisation des bâtiments, sécurité, surveillance sans fil des locaux techniques, système de contrôle d'accès
Circulation, forage pétrolier et alarme. peut être largement utilisé pour la surveillance en temps réel du déplacement, de la vitesse, de la température, de la pression, du débit et du niveau d'eau.

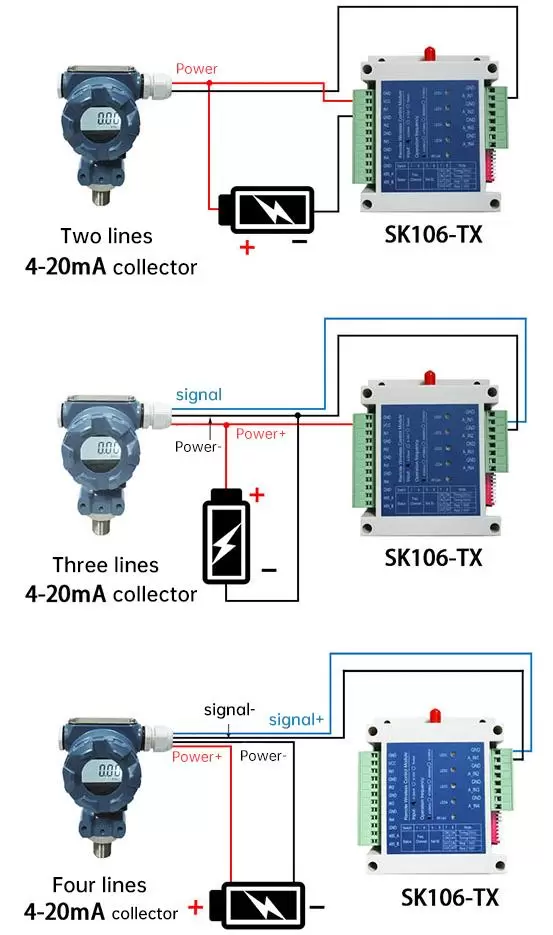

Circuit d'application typique du module de commutation sans fil SK106


SK106-TX	SK106-RX

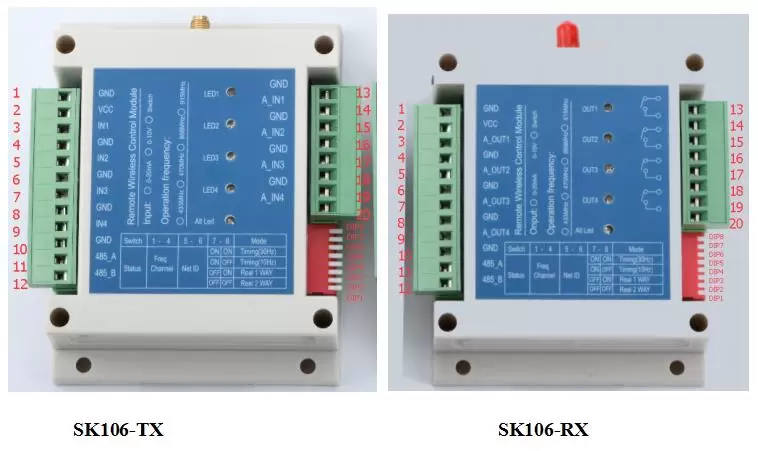

Broche NO.	Épingle		Description
	SK106-TX	SK106-RX	SK106-TX	SK106-RX
1	GND	GND	Connectez-vous à une alimentation négative
2	VCC	VCC	Connectez-vous à l’énergie positive
3	EN1	A_OUT1	Entrée Ch1, pull up interne	Sortie analogique Ch1
4	GND	GND
5	IN2	A_OUT2	Entrée Ch1, pull up interne	Sortie analogique Ch2
6	GND	GND
7	IN3	A_OUT3	Entrée Ch1, pull up interne	Sortie analogique Ch3
8	GND	GND
9	EN4	A_OUT4	Entrée Ch1, pull up interne	Sortie analogique Ch4
10	GND	GND
11	485_A	485_A	485 Interface A
12	485_B	485_B	485 Interface B
13	GND	SORTIE1	Entrée analogique Ch1	Sortie de contrôle du relais Ch1
14	A_IN1
15	GND	SORTIE2	Entrée analogique Ch2	Sortie de contrôle du relais Ch2
16	A_IN2
17	GND	SORTIE3	Entrée analogique Ch3	Sortie de contrôle du relais Ch3
18	A_IN3
19	GND	SORTIE4	Entrée analogique Ch4	Sortie de contrôle du relais Ch4
20	A_IN4


Interfaces SK106-TX comme ci-dessous	Interfaces SK106-RX comme ci-dessous

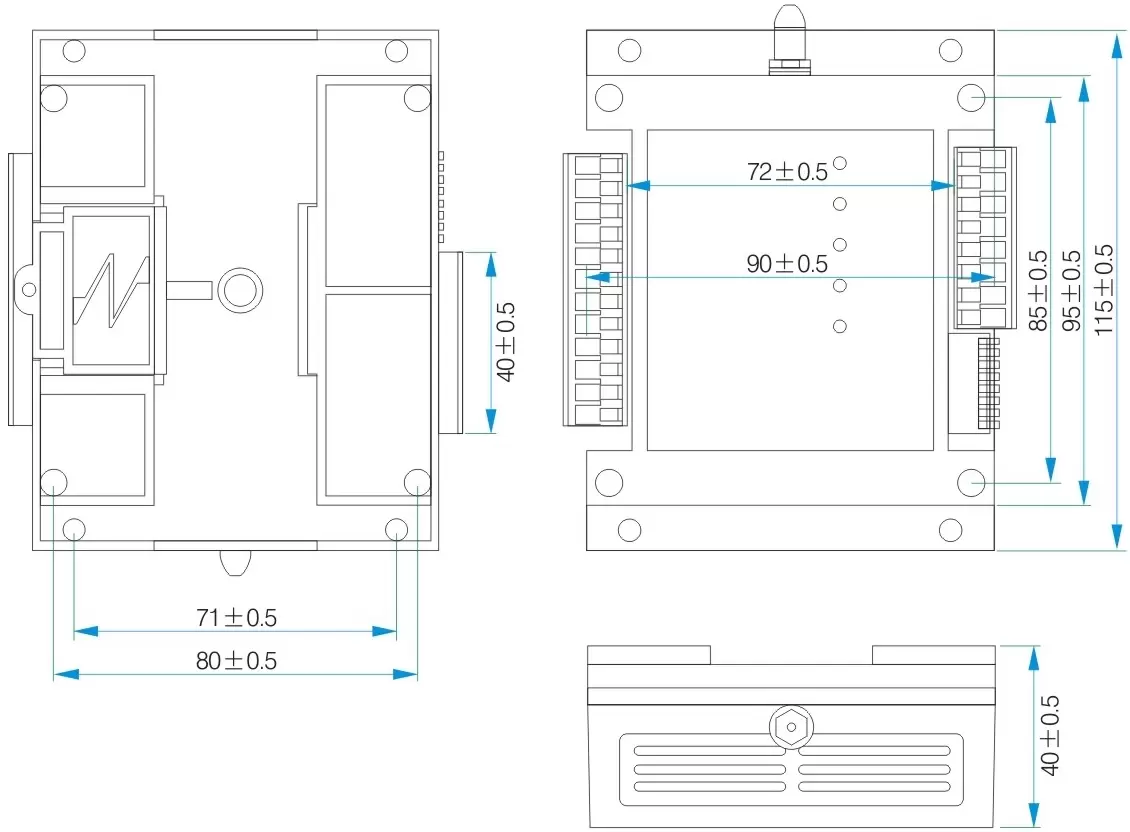

Dimensions mécaniques du module de commutation sans fil SK106
