CC68-C1: LLCC68 FCC ID & Ce-Red Certified Lora Module avec interface SPI

CC68-C1: LLCC68 FCC ID & Ce-Red Certified Lora Module avec interface SPI

Le module CC68-C1 LORA adopte le dispositif LLCC68 de SemTech et l'oscillateur de cristal de haute précision industriel, qui font que le module a un courant de réception ultra-bas, un courant de sommeil à faible sommeil et une bonne sensibilité à -129 dbm. Il peut réveiller le micro-contrôleur externe périodiquement sous une faible consommation d'énergie avec un oscillateur de 64 kHz intégré. L'interrupteur d'antenne du module est intégré et contrôlé par la puce RF, ce qui économise les ressources du MCU externe. De plus, CC68-C1 a une taille compacte et une puissance de sortie de 22 dbm (160 MW), qui présentent de grands avantages dans l'IoT et les applications alimentées par batterie.
Le CC68-C1 est produit et testé strictement à l'aide de processus sans plomb, et respectez les normes ROHS et REACH.
De plus, CC68-C1 a obtenu la certification CE-RED @ 868 MHz et obtenu la certification FCC IC @ 915 MHz.

Contactez-nous

TÉLÉCHARGER

★ Remarque : le module d'expédition par défaut utilise un oscillateur à cristal industriel de 10 ppm, l'oscillateur à cristal TCXO est facultatif pour des exigences particulières :

Paramètre	Min.	Typ.	Max.	Unité	Condition
Condition de fonctionnement (Vcc = 3,3 V, ANT à 50 ohms)
Tension de fonctionnement	1.8	3.3	3.7	V
Plage de température	-40	25	85	℃
Consommation actuelle
Courant de réception		< 5		mA	@10 ppm oscillateur à cristal
Courant d'émission		< 130		mA	@868MHz @915MHz
Courant d'émission		< 110		mA	@433MHz @490MHz
Courant de sommeil		1.9		uA	Mode OFF (mode SLEEP avec démarrage à froid) Tous les blocs sont désactivés
		2.3		uA	Mode SLEEP (mode SLEEP avec démarrage à chaud) Configuration conservée
		2.9		uA	Mode SLEEP (mode SLEEP avec démarrage à chaud) Configuration conservée + RC64k
		0,56		mA	Mode STDBY_RC, RC13M, XOSC désactivé
		2,35		mA	Mode STDBY_XOSC, XOSC activé
Paramètre RF
Gamme de fréquence	400	433	450	MHz	@433MHz
	470	490	510	MHz	@490MHz
	848	868	888	MHz	@868MHz
	900	915	940	MHz	@915MHz
Puissance de sortie	-15	22		dBm
Sensibilité de réception		-129		dBm	@LoRa BW=250KHz_SF = 10_CR=4/5

Interface	IPS
Ébrécher	LLCC68
Fréquence	433 MHz, 470 MHz, 868 MHz, 915 MHz
Modulation	LoRa
Puissance de sortie	160mW
Attestation	ID FCC, CE-ROUGE

Caractéristiques du module LORA LLCC68 CC68-C1

Bande de fréquence: 433/490/868/915 MHz （personnalisable 150-960 MHz）
Sensibilité: -129dbm @lora
Puissance de sortie maximale: 22 dBm （160 MW）
Oscillateur de cristal de haute précision de qualité industrielle
Lora, (g) FSK
255 octets FIFO
Taux de données: 0,6-300 kbps @fsk 1,76-62,5 kbps @lora

Applications du module lora LLCC68 CC68-C1

Lecture du compteur industriel
Gestion du capteur de parking
Automatisation industrielle
Capteur agricole
Ville intelligente
Télécommande
Réverbères
Gestion de la logistique
Capteur environnemental
Produits de santé
Produits de sécurité
Gestion des entrepôts

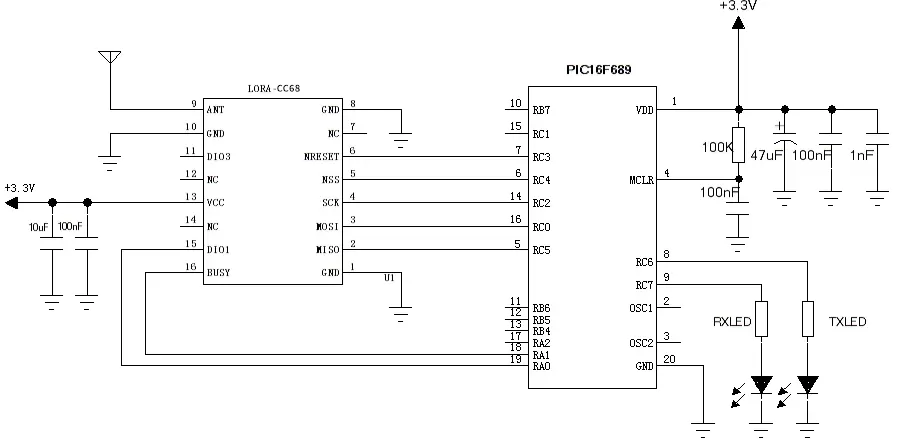

Circuit d'application typique

Circuit d'application typique du module lora llcc68 CC68-C1

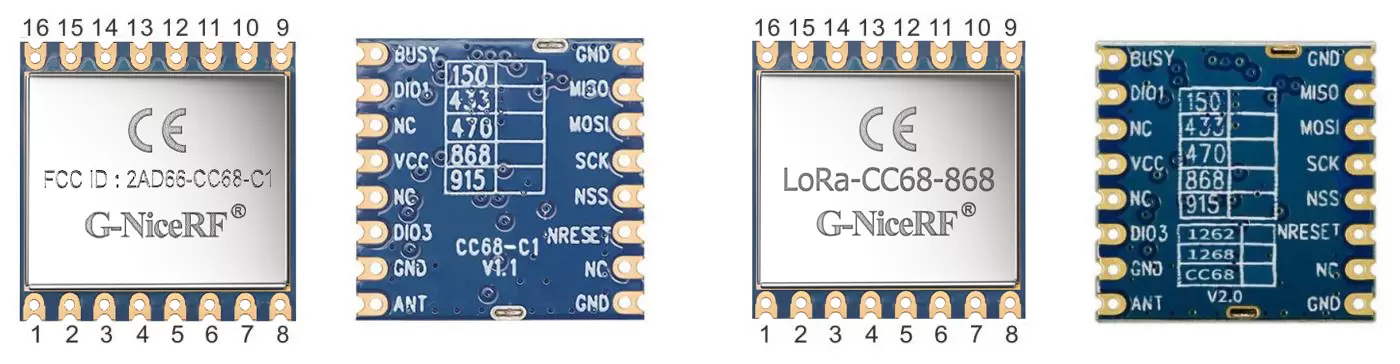

Définition de la broche

Épingle no.	Nom de broche	Description
1	GND	terrain d'électricité
2	Miso	Sortie SPI
3	Mosi	Entrée SPI
4	SCK	Horloge en série
5	NSS	SPI Activer
6	Nrésist	Réinitialiser l'entrée
7、12、14	Caroline du Nord	Vide
8	GND	Terrain d'électricité
9	FOURMI	Connectez-vous avec une antenne 50 ohm
10	GND	Terrain d'électricité
11	Dio3	Peut être personnalisé en tant qu'indication du signal d'interruption, détails dans la fiche technique de la puce (Remarque: sortie pour contrôler TCXO lorsque le cristal TCXO est utilisé)
13	VCC	Alimentation （par défaut 3.3 V）
15	Dio1	Peut être personnalisé en tant qu'indication du signal d'interruption, détails dans la fiche technique de puce
16	OCCUPÉ	Utilisé pour l'indication d'état, voir Fiche technique pour plus de détails

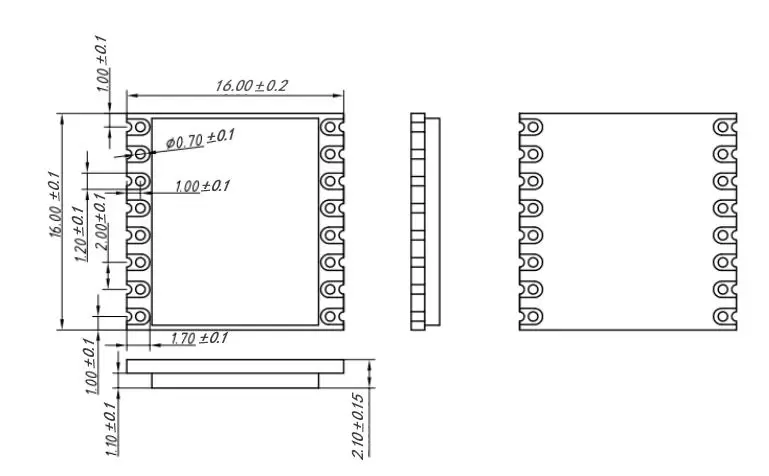

Dimensions mécaniques
