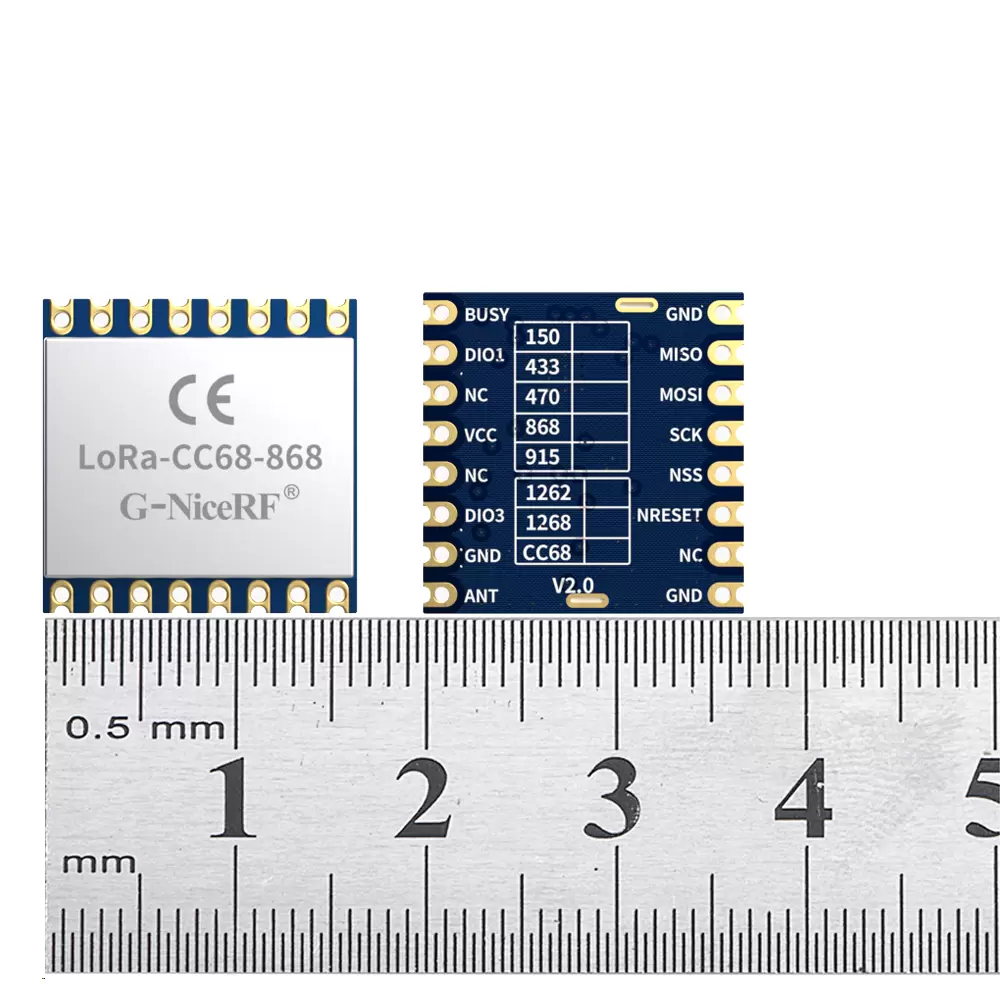

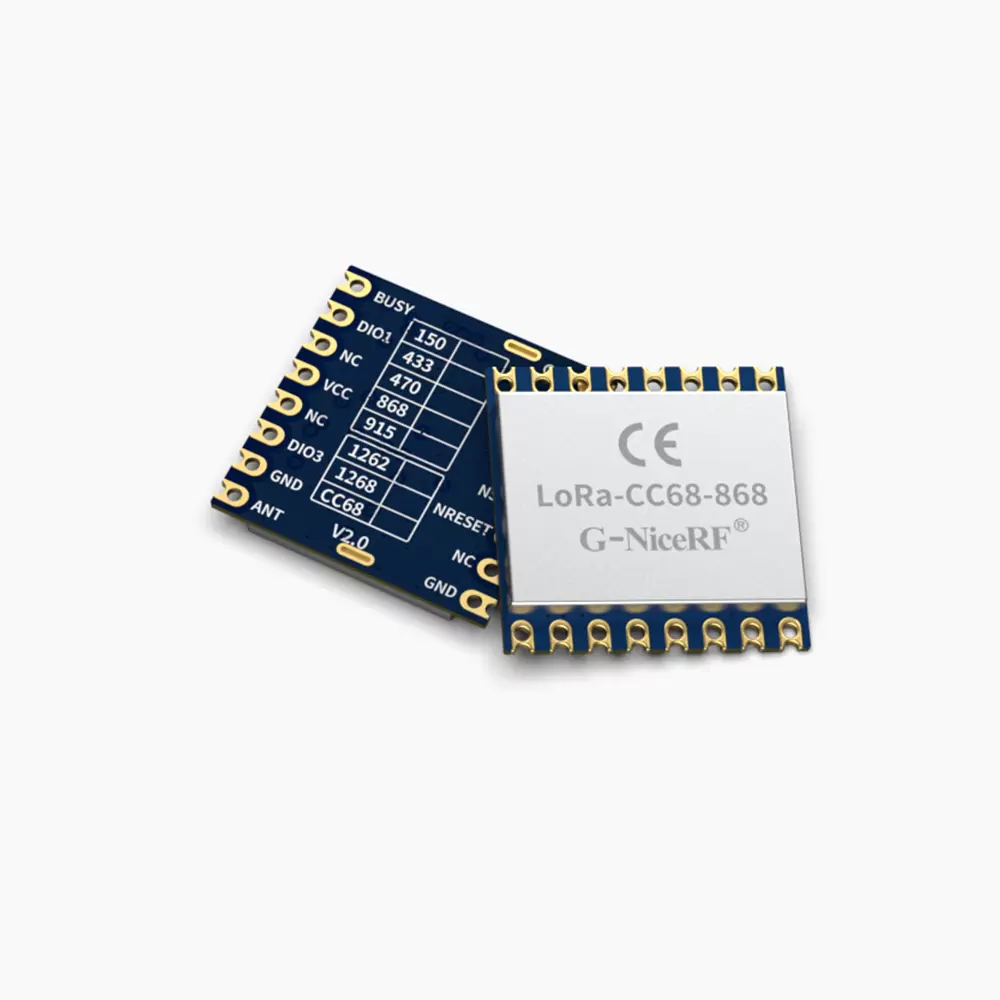

  • Le module LoRa-CC68 utilise le dispositif LLCC68 de Semtech et un oscillateur à quartz industriel de haute précision, ce qui lui confère un courant de réception ultra-faible, un faible courant de veille et une excellente sensibilité de -129 dBm. Grâce à son oscillateur 64 kHz intégré, il peut activer périodiquement le microcontrôleur externe tout en consommant peu d'énergie. Le commutateur d'antenne du module est intégré et contrôlé par la puce RF, ce qui économise les ressources du microcontrôleur externe. De plus, le module LoRa-CC68, compact et doté d'une puissance de sortie de 22 dBm (160 mW), présente de grands avantages pour les applications IoT et alimentées par batterie.
  • LoRa-CC68 est produit et testé strictement à l'aide de processus sans plomb et est conforme aux normes RoHS et REACH.
  • LoRa-CC68 a obtenu la certification CE-RED à 868 MHz et a obtenu la certification FCC ID à 915 MHz.
Contactez-nous
TÉLÉCHARGER

★Remarque : le module d'expédition par défaut utilise un oscillateur à cristal industriel de 10 ppm. L'oscillateur à cristal TCXO est facultatif pour des besoins particuliers :

ParamètreMin.TypiqueMax.UnitéCondition
État de fonctionnement
Tension de fonctionnement1.83.33.7V
Plage de température-402585°C
Consommation actuelle
courant RX
< 5
mAOscillateur à cristal à 10 ppm

< 6,5
mA@TCXO cristal
courant TX
< 130
mA@868MHz @915MHz

< 110
mA@433MHz @490MHz
Courant de sommeil
1.9
uAMode OFF (mode VEILLE avec démarrage à froid) Tous les blocs sont désactivés

2.3
uAMode SLEEP (mode SLEEP avec démarrage à chaud) Configuration conservée

2.9
uAMode SLEEP (Mode SLEEP avec démarrage à chaud) Configuration conservée + RC64k

0,56
mAMode STDBY_RC, RC13M, XOSC désactivé

2,35
mAMode STDBY_XOSC, XOSC activé
Paramètre RF
Gamme de fréquences400433450MHzà 433 MHz
470489,92510MHzà 470 MHz
848868888MHz@868MHz
900915940MHzà 915 MHz
Puissance de sortie-1522
dBm
Sensibilité de réception
-129
dBm@LoRa BW=250KHz_SF = 10_CR=4/5


InterfaceSPI
ÉbrécherLLCC68
Fréquence433 MHz, 470 MHz, 868 MHz, 915 MHz
ModulationLoRa
Puissance de sortie160 mW
CertificationIdentification FCC, CE-RED


Caractéristiques du  module LoRa LLCC68  LoRa-CC68

  • Gamme de fréquences : 433/490/868/915 MHz (personnalisable 150-960 MHz)
  • Sensibilité : -129 dBm @LoRa
  • Puissance de sortie maximale : 22 dBm (160 mW)
  • Oscillateur à cristal de haute précision de qualité industrielle
  • LoRa, (G)FSK
  • 255 octets FiFo
  • Débit de données : 0,6-300 kbit/s @FSK 1,76-62,5 kbit/s @LoRa

Applications du  module LoRa LLCC68  LoRa-CC68

  • Relevé de compteurs industriels
  • Gestion des capteurs de stationnement
  • Automatisation industrielle
  • Capteur agricole
  • Ville intelligente
  • Télécommande
  • lampadaires
  • Gestion logistique
  • Capteur environnemental
  • Produits de santé
  • Produits de sécurité
  • Gestion d'entrepôt

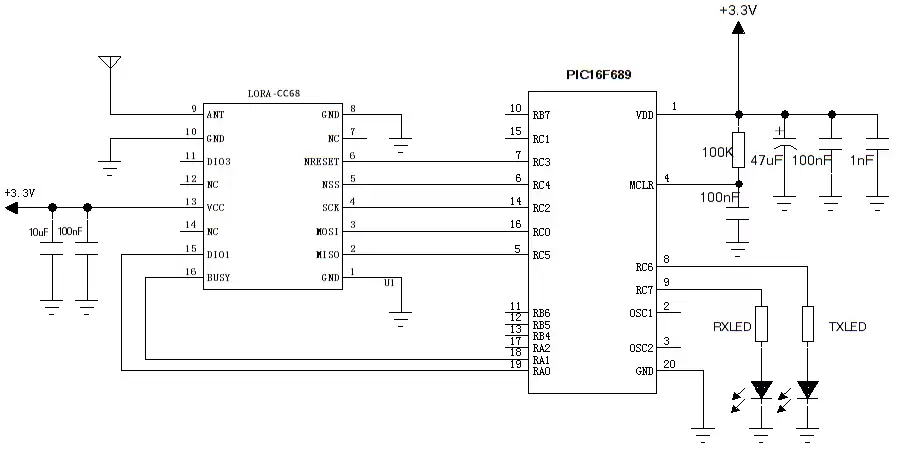

Circuit d'application typique du module LoRa LLCC68 LoRa-CC68

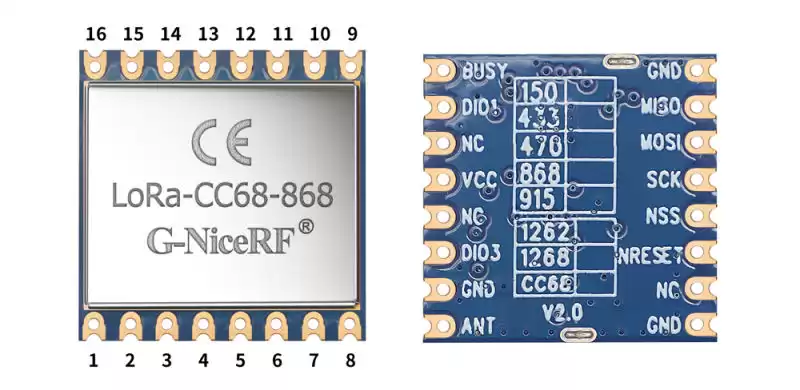

Broches du module LoRa LLCC68 LoRa-CC68

Broche N°Nom de la brocheDescription
1GNDterre d'alimentation
2MISOSortie SPI
3MOSIEntrée SPI
4SCKHorloge série
5NSSActivation SPI
6NRESETRéinitialiser l'entrée
7, 12, 14Caroline du NordVide
8GNDMise à la terre
9FOURMIConnectez-vous avec une antenne de 50 ohms
10GNDMise à la terre
11DIO3Peut être personnalisé comme indication de signal d'interruption, détails dans la fiche technique de la puce
(Remarque : sortie pour contrôler le TCXO lorsque le cristal TCXO est utilisé)
13VCCAlimentation (par défaut 3,3 V)
15DIO1Peut être personnalisé comme indication de signal d'interruption, détails dans la fiche technique de la puce
16OCCUPÉUtilisé pour l'indication d'état, voir la fiche technique pour plus de détails

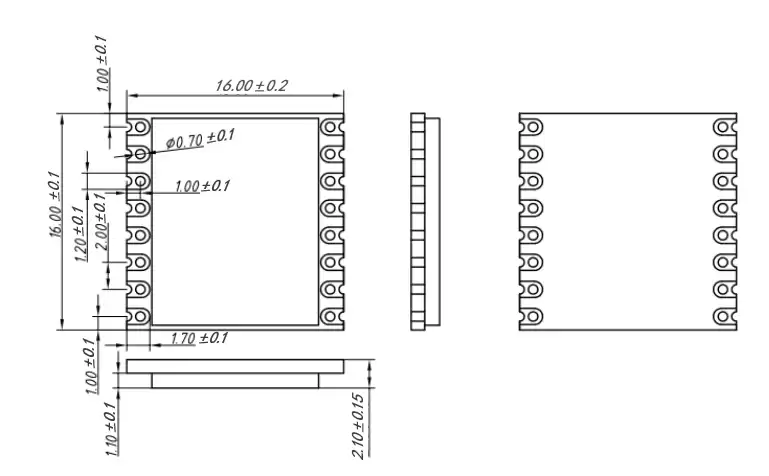

Dimensions mécaniques du module LoRa LLCC68 LoRa-CC68
