LoRa-CC68-915-T : Module émetteur-récepteur sans fil LoRa LLCC68 certifié FCC ID avec TCXO pour une communication stable et une protection ESD

LoRa-CC68-915-T : Module émetteur-récepteur sans fil LoRa LLCC68 certifié FCC ID avec TCXO pour une communication stable et une protection ESD

Le module sans fil LoRa-CC68-915-T intègre le dispositif LLCC68 de Semtech et un oscillateur à quartz industriel de haute précision. Ce module offre un courant de réception ultra-faible, un faible courant de veille et une excellente sensibilité de -129 dBm. Grâce à son oscillateur 64 kHz intégré, il peut activer périodiquement le microcontrôleur externe tout en consommant peu d'énergie. Le commutateur d'antenne du module est intégré et contrôlé par la puce RF, ce qui économise les ressources du microcontrôleur externe. De plus, le Lora-CC68, compact et doté d'une puissance de sortie de 22 dBm (160 mW), présente de nombreux avantages pour les applications IoT et alimentées par batterie.

La technologie LoRa-CC68 est produite et testée rigoureusement selon des procédés sans plomb et est conforme aux normes RoHS et Reach. Elle est également certifiée CE à 868 MHz et FCC à 915 MHz.

Contactez-nous

TÉLÉCHARGER

Réf.	Bande de fréquence	Cristal	Certification	Remarque
★CC68-C1-433	Centre 433MHz 410-810 MHz personnalisable	Oscillateur à cristal de qualité industrielle 10 ppm	NON	Bouclier
LoRa-CC68-433-TCXO	Centre 433MHz 410-810 MHz personnalisable	Oscillateur à cristal TCXO 0,5 ppm	NON
★CC68-C1-490	Centre 490MHz 410-810 MHz personnalisable	Oscillateur à cristal de qualité industrielle 10 ppm	NON
LoRa-CC68-490-TCXO	Centre 490MHz 410-810 MHz personnalisable	Oscillateur à cristal TCXO 0,5 ppm	NON
★CC68-C1-868	Fréquence centrale 868 et 915 communs	Oscillateur à cristal de qualité industrielle 10 ppm	CE et FCC
LoRa-CC68-868-TCXO	Centre 868 MHz	Oscillateur à cristal TCXO 0,5 ppm	CE
LoRa-CC68-915-TCXO	Centre 915 MHz	Oscillateur à cristal TCXO 0,5 ppm	FCC
LoRa-CC68-X1	Centre 433/490/868/915MHz 150-960 MHz personnalisable	Oscillateur à cristal de qualité industrielle 10 ppm	NON	Pas de bouclier, petite taille
Lora-CC68	Centre 433/490/868/915MHz 150-960 MHz personnalisable	Oscillateur à cristal de qualité industrielle 10 ppm	868-CE, 915-FCC	Bouclier

★Remarque : le module d'expédition par défaut utilise un oscillateur à cristal industriel de 10 ppm. L'oscillateur à cristal TCXO est facultatif pour des besoins particuliers :

Paramètre	Min.	Typique	Max.	Unité	Condition
Conditions de fonctionnement (Vcc = 3,3 V, ANT à 50 ohms)
Tension de fonctionnement	1.8	3.3	3.7	V
Plage de température	-40	25	85	°C
Consommation actuelle
courant RX		< 5		mA	Oscillateur à cristal à 10 ppm
courant RX		< 6,5		mA	@ Cristal TCXO
courant TX		< 130		mA	@868MHz @915MHz
courant TX		< 110		mA	@433MHz @490MHz
Courant de sommeil		1.9		uA	Mode OFF (mode SLEEP avec démarrage à froid) Tous les blocs sont fermés
		2.3		uA	Mode SLEEP (mode SLEEP avec démarrage à chaud) Configuration conservée
		2.9		uA	Mode SLEEP (mode SLEEP avec démarrage à chaud) Configuration conservée + RC64k
		0,56		mA	Mode STDBY_RC, RC13M, XOSC désactivé
		2,35		mA	Mode STDBY_XOSC, XOSC activé
Paramètre RF
Gamme de fréquences	400	433	450	MHz	à 433 MHz
	470	489,92	510	MHz	à 470 MHz
	848	868	888	MHz	@868MHz
	900	915	940	MHz	à 915 MHz
Puissance de sortie	-15	22		dBm
Sensibilité de réception		-129		dBm	@LoRa BW=250KHz_SF = 10_CR=4/5

Interface	SPI
Ébrécher	LLCC68
Fréquence	915 MHz
Modulation	LoRa
Puissance de sortie	160 mW
Certification	ID FCC

Caractéristiques

Bande de fréquences : 433/490/868/915 MHz (personnalisable 150-960 MHz)
Sensibilité : -129 dBm @LoRa
Puissance de sortie maximale : 22 dBm (160 mW)
Oscillateur à cristal de haute précision de qualité industrielle
LoRa, (G)FSK
255 octets FiFo
Débit de données : 0,6 à 300 Kbps @FSK
1,76-62,5 Kbps @Lora

Applications

Relevé de compteurs industriels
Gestion des capteurs de stationnement
Automatisation industrielle
Capteur agricole
Ville intelligente
Télécommande
lampadaires
Gestion logistique
Capteur environnemental
Produits de santé
Produits de sécurité
Gestion d'entrepôt

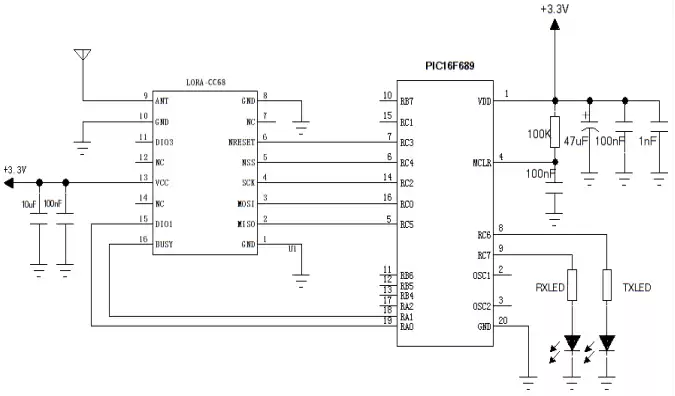

Circuit d'application du module émetteur-récepteur sans fil LoRa-CC68-915-T

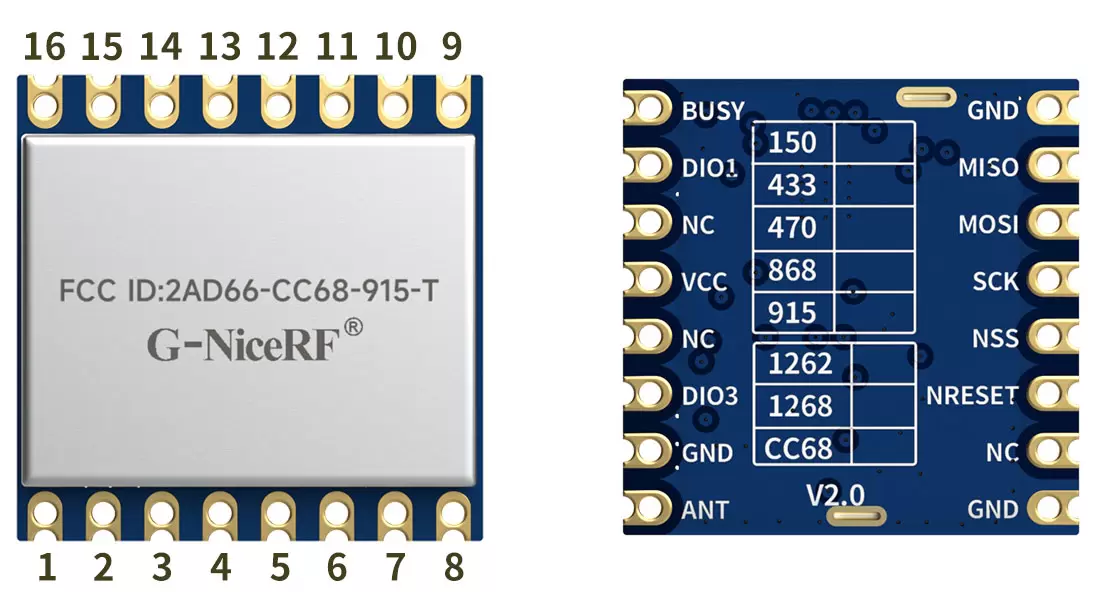

Définition des broches du module émetteur-récepteur sans fil LoRa-CC68-915-T

Broche N°	Nom de la broche	Description
1	GND	Terre d'alimentation
2	MISO	Sortie SPI
3	MOSI	Entrée SPI
4	SCK	Horloge série
5	NSS	Activation SPI
6	NRESET	Réinitialiser l'entrée
7 , 12 , 14	Caroline du Nord	Vide
8	GND	Terre d'alimentation
9	FOURMI	Connectez-vous avec une antenne de 50 ohms
10	GND	Terre d'alimentation
11	DIO3	Peut être personnalisé comme indication de signal d'interruption, détails dans la fiche technique de la puce (Remarque : sortie pour contrôler le TCXO lorsque le cristal TCXO est utilisé )
13	VCC	Alimentation （par défaut 3,3 V ）
15	DIO1	Peut être personnalisé comme indication de signal d'interruption, détails dans la fiche technique de la puce
16	OCCUPÉ	Indication d'état occupé , détails dans la fiche technique de la puce .

Dimensions mécaniques du module émetteur-récepteur sans fil LoRa-CC68-915-T
