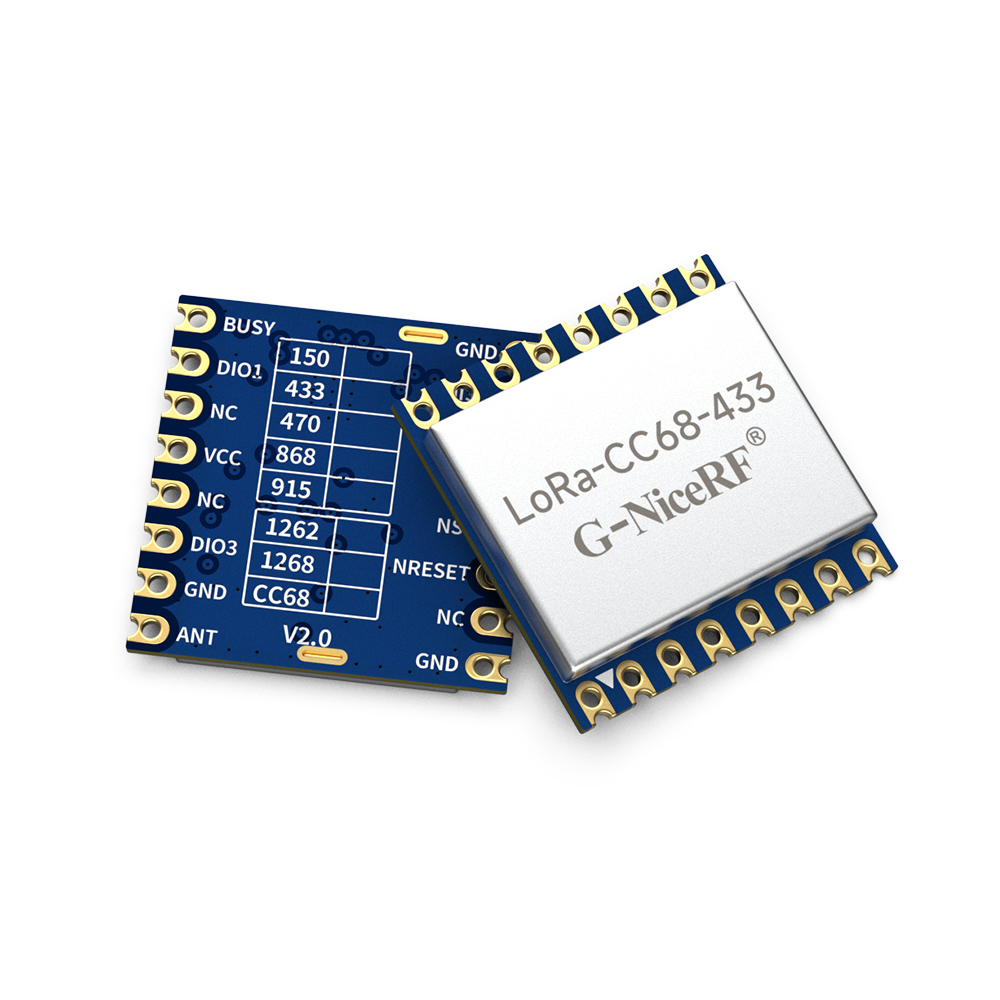

Le module LoRa-CC68 LoRa adopte le dispositif LLCC68 de Semtech et l'oscillateur à cristal industriel de haute précision, ce qui rend le module ayant un courant de réception ultra-faible, un faible courant de sommeil et une bonne sensibilité-129dBm. Il peut réveiller périodiquement le microcontrôleur externe avec une faible consommation d'énergie grâce à un oscillateur 64 kHz intégré. Le commutateur d'antenne du module est intégré et contrôlé par la puce RF, ce qui économise les ressources du MCU externe. De plus, le LoRa-CC68 a une taille compacte et une puissance de sortie de 22 dBm (160 mW), ce qui présente de grands avantages dans les applications IoT et alimentées par batterie.
LoRa-CC68 est produit et testé strictement en utilisant des processus sans plomb et est conforme aux normes RoHS et REACH.
LoRa-CC68 a obtenu la certification CE-RED à 868 MHz et la certification FCC ID à 915 MHz.

Contactez-nous

TÉLÉCHARGER

★ Remarque : le module d'expédition par défaut utilise un oscillateur à cristal industriel de 10 ppm, l'oscillateur à cristal TCXO est facultatif pour des exigences particulières :

Paramètre	Min.	Typ.	Max.	Unité	Condition
État de fonctionnement
Tension de fonctionnement	1.8	3.3	3.7	V
Plage de température	-40	25	85	℃
Consommation actuelle
Courant de réception		< 5		mA	@10 ppm oscillateur à cristal
Courant de réception		< 6,5		mA	@TCXO cristal
Courant d'émission		< 130		mA	@868MHz @915MHz
Courant d'émission		< 110		mA	@433MHz @490MHz
Courant de sommeil		1.9		uA	Mode OFF (mode SLEEP avec démarrage à froid) Tous les blocs sont désactivés
		2.3		uA	Mode SLEEP (mode SLEEP avec démarrage à chaud) Configuration conservée
		2.9		uA	Mode SLEEP (mode SLEEP avec démarrage à chaud) Configuration conservée + RC64k
		0,56		mA	Mode STDBY_RC, RC13M, XOSC désactivé
		2,35		mA	Mode STDBY_XOSC, XOSC activé
Paramètre RF
Gamme de fréquence	400	433	450	MHz	@433MHz
	470	490	510	MHz	@490MHz
	848	868	888	MHz	@868MHz
	900	915	940	MHz	@915MHz
Puissance de sortie	-15	22		dBm
Sensibilité de réception		-129		dBm	@LoRa BW=250KHz_SF = 10_CR=4/5

Caractéristiques du module LoRa LLCC68 LoRa-CC68

Gamme de fréquences : 433/490/868/915 MHz (personnalisable 150-960 MHz)
Sensibilité : -129 dBm @LoRa
Puissance de sortie maximale : 22 dBm (160 mW)
Oscillateur à cristal de haute précision de qualité industrielle
LoRa,(G)FSK
255 octets FiFo
Débit de données : 0,6-300 Kbps @FSK 1,76-62,5 Kbps @LoRa

Applications du module LoRa LLCC68 LoRa-CC68

Relevé de compteurs industriels
Gestion des capteurs de parking
Automatisation industrielle
Capteur agricole
Ville intelligente
Télécommande
Lampadaires
Gestion logistique
Capteur environnemental
Produits de santé
Produits de sécurité
Gestion d'entrepôt

Caractéristiques du module LoRa LLCC68 LoRa-CC68

Gamme de fréquences : 433/490/868/915 MHz (personnalisable 150-960 MHz)
Sensibilité : -129 dBm @LoRa
Puissance de sortie maximale : 22 dBm (160 mW)
Oscillateur à cristal de haute précision de qualité industrielle
LoRa,(G)FSK
255 octets FiFo
Débit de données : 0,6-300 Kbps @FSK 1,76-62,5 Kbps @LoRa

Applications du module LoRa LLCC68 LoRa-CC68

Relevé de compteurs industriels
Gestion des capteurs de parking
Automatisation industrielle
Capteur agricole
Ville intelligente
Télécommande
Lampadaires
Gestion logistique
Capteur environnemental
Produits de santé
Produits de sécurité
Gestion d'entrepôt

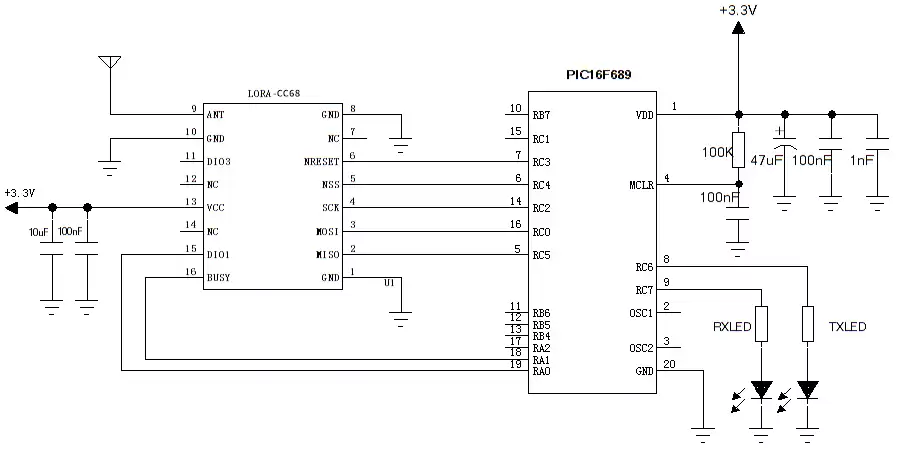

Circuit d'application typique du module LoRa LLCC68 LoRa-CC68

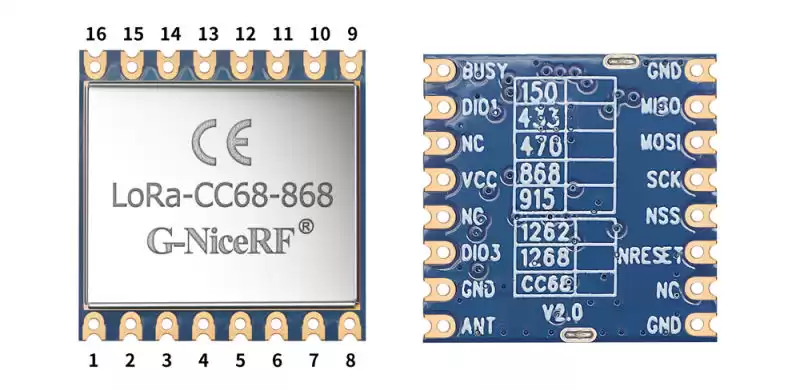

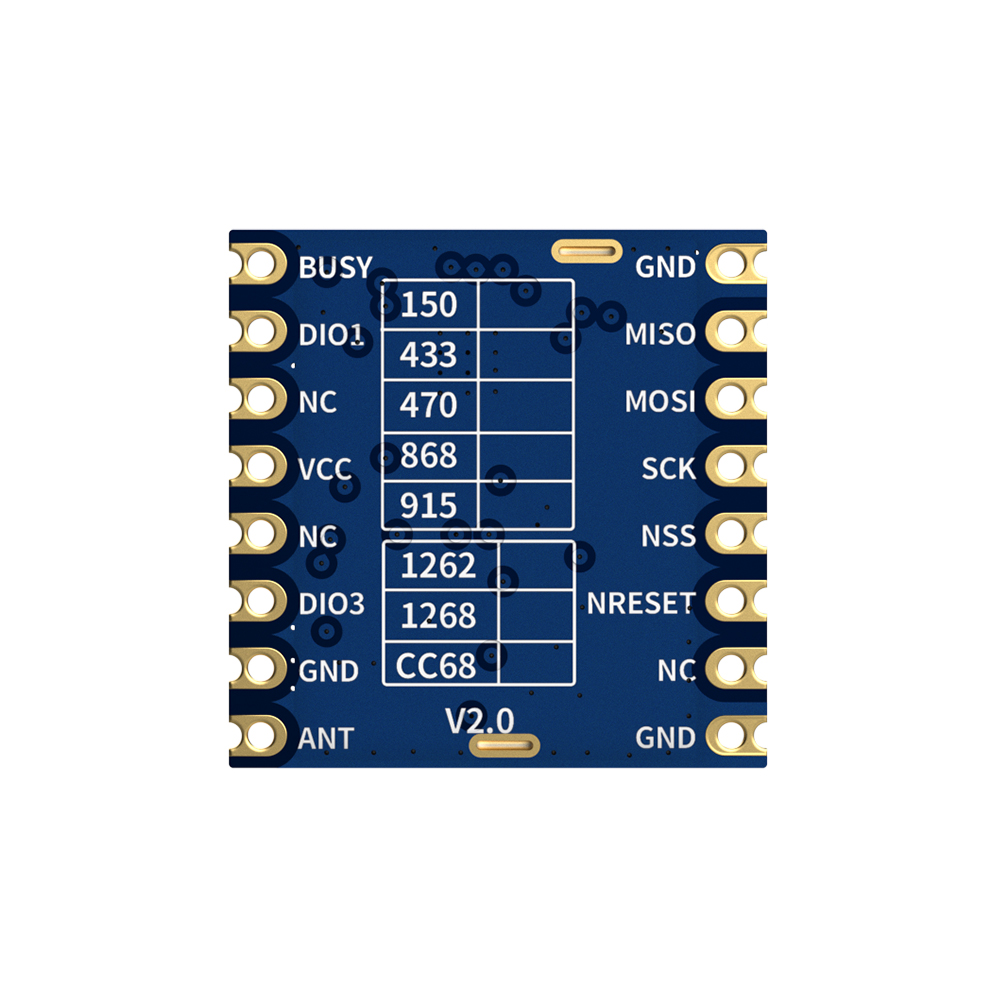

Broches du module LoRa LLCC68 LoRa-CC68

Broche NO.	Nom de la broche	Description
1	GND	mise à la terre
2	MISO	Sortie SPI
3	MOSI	Entrée SPI
4	SCK	Horloge série
5	SNS	Activation SPI
6	NRESET	Réinitialiser l'entrée
7、12、14	Caroline du Nord	Vide
8	GND	Mise à la terre
9	FOURMI	Connectez-vous avec une antenne de 50 ohms
10	GND	Mise à la terre
11	DIO3	Peut être personnalisé comme indication de signal d'interruption, détails dans la fiche technique de la puce (Remarque : sortie pour contrôler TCXO lorsque le cristal TCXO est utilisé)
13	VCC	Alimentation (3,3 V par défaut)
15	DIO1	Peut être personnalisé comme indication de signal d'interruption, détails dans la fiche technique de la puce
16	OCCUPÉ	Utilisé pour l'indication d'état, voir la fiche technique pour plus de détails

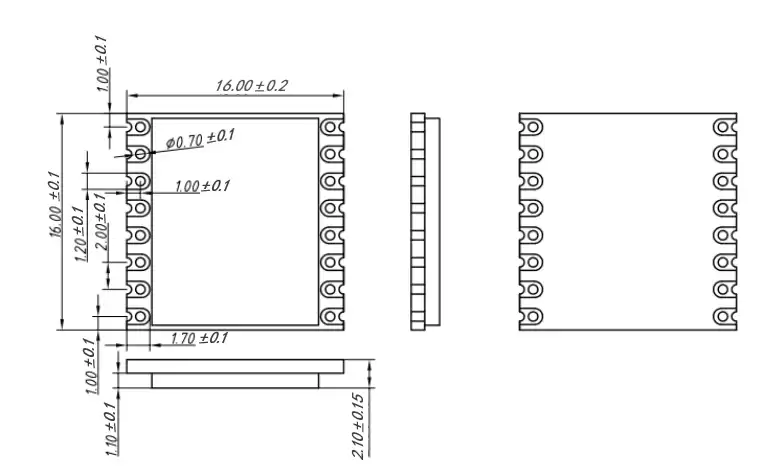

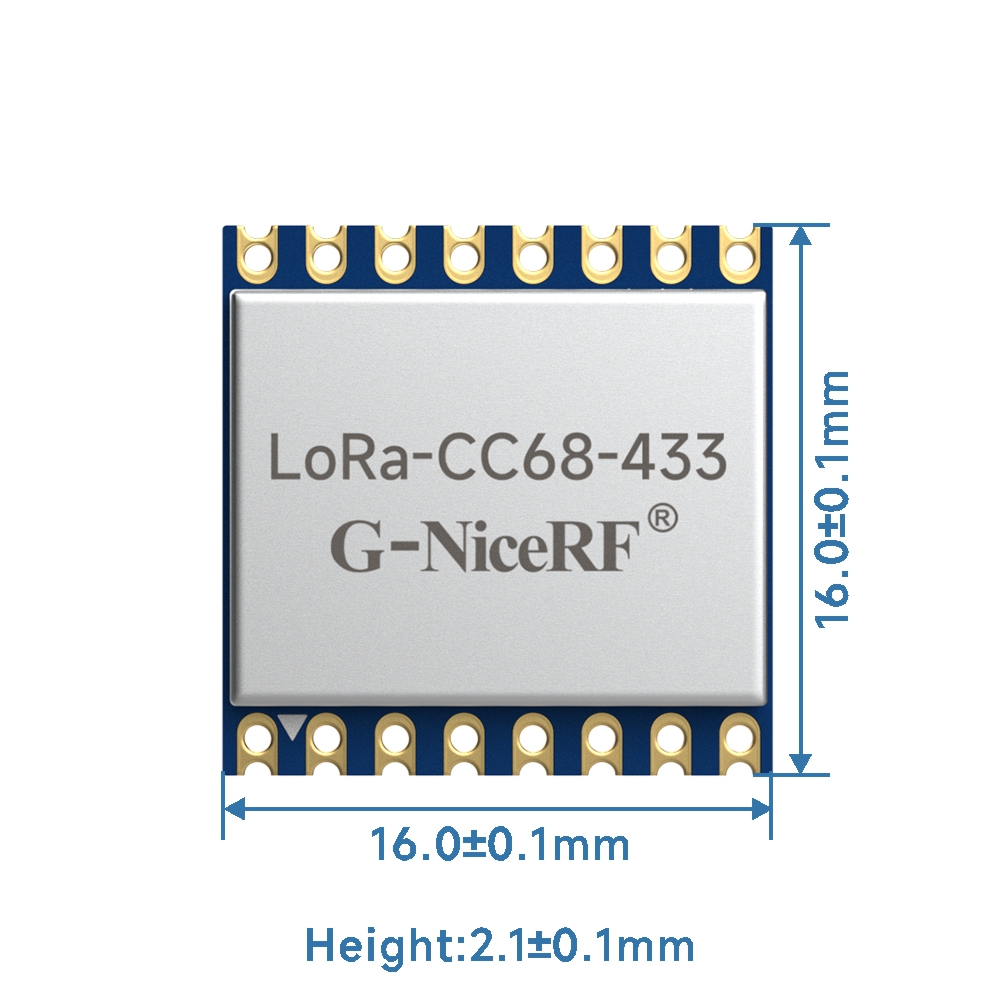

Dimensions mécaniques du module LoRa LLCC68 LoRa-CC68
