LoRa6200Pro : Modem Uart LoRa à tension large de petite taille 2 W avec protection ESD

Le module LoRa Pro est une nouvelle série de modules de communication sans fil réseau améliorés de Wireless. Il est basé sur la puce SX127X de Semtech et utilise la technologie avancée de saut de fréquence de modulation à spectre étalé LoRa pour atteindre une sensibilité élevée. Le pouvoir de pénétration et la distance de communication sont bien supérieurs aux produits FSK et GFSK actuels et ont une anti-interférence plus forte. Afin de répondre aux besoins d'application des différents clients, nous concevons le module logiciel de cette série comme un moyen tout-en-un. Les utilisateurs peuvent basculer entre différents modes de travail via le module de configuration du logiciel PC. En mode MESH, le module de routage dispose d'un routage automatique. Fonction, l'utilisateur peut former une transmission réseau sans zone aveugle sans limitation de distance au moyen d'une combinaison multi-module. Dans le même temps, les utilisateurs peuvent également crypter les données sans fil AES128 via un logiciel PC ou des instructions du port série, rendant ainsi la transmission des données plus sécurisée.
Le modem LoRa LoRa6200Pro est conçu pour une puissance de sortie de 2 W et est disponible en niveaux TTL/RS232/RS485. Il est largement utilisé dans le contrôle de transmission à distance sans fil.
LoRa6200Pro utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et Reach.

Contactez-nous

TÉLÉCHARGER

Paramètres	Min.	Typ.	Max.	Unité	Condition
État de fonctionnement
Plage de tension	9	12	30	V
Température de fonctionnement	-40	25	+85	℃
Consommation actuelle
Courant de réception		< 18 ans		mA	Niveau TTL
Courant d'émission		< 500		mA	@ 33dBm, 12V
Courant de sommeil		< 7		mA
Paramètres RF
Gamme de fréquence	414.92	433.92	453.92	MHz	@433MHz
Gamme de fréquence	470.92	490,92	509.92	MHz	@490MHz
Débit de données	91	656	17353	bps	@LoRa
Puissance de sortie	18		+ 33	dBm	@12 V, 433 MHz/490 MHz
Sensibilité		-139		dBm	@91bps

Caractéristiques du modem LoRa LoRa6200Pro

Taille : petit
Tension large : 9 ~ 30 V.
facile à installer et à réparer
Cryptage des données AES128
Réseau maillé ， Pas de zone aveugle, pas de limite de distance (la distance de transmission ouverte d'un seul module est supérieure à 8 km à faible débit)
Bande de fréquence de travail : 433/470 MHz en option
Puissance de sortie maximale : 2 W (+33 dBm)
Niveau de saut en mode MESH
Cryptage CRC en option
Surtension et surintensité, protection inverse
Nœud/route/nœud+route optionnel en mode MESH
Circuit de protection contre la réinitialisation matérielle intégré
Modulation LoRa
Interface TTL/RS232/RS485
Jusqu'à 40 canaux de communication dans la même bande de fréquence
Paramètres de série diversifiés
Sensibilité jusqu'à -139 dBm
LBT (écouter avant de parler)
Plage de température de fonctionnement : -40 ~ +85 °C

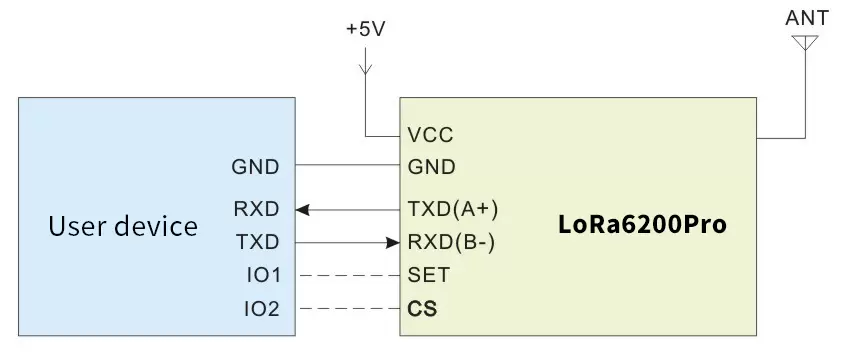

Circuit d'application typique du modem LoRa LoRa6200Pro

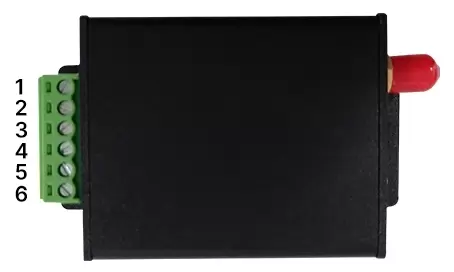

Broches du modem LoRa LoRa6200Pro

Numéro de broche	Définition	Description
1	VCC	Connecté à l'alimentation positive (typique 12V)
2	GND	Connecté à la terre
3	TXD/A	Transmission de données de communication série
4	RXD/B	Réception de données de communication série
5	ENSEMBLE	Activation des paramètres de configuration (configuration des paramètres d'activation de bas niveau, sortie de haut niveau par défaut)
6	CS	Activation du module (veille de bas niveau, sortie de haut niveau par défaut)

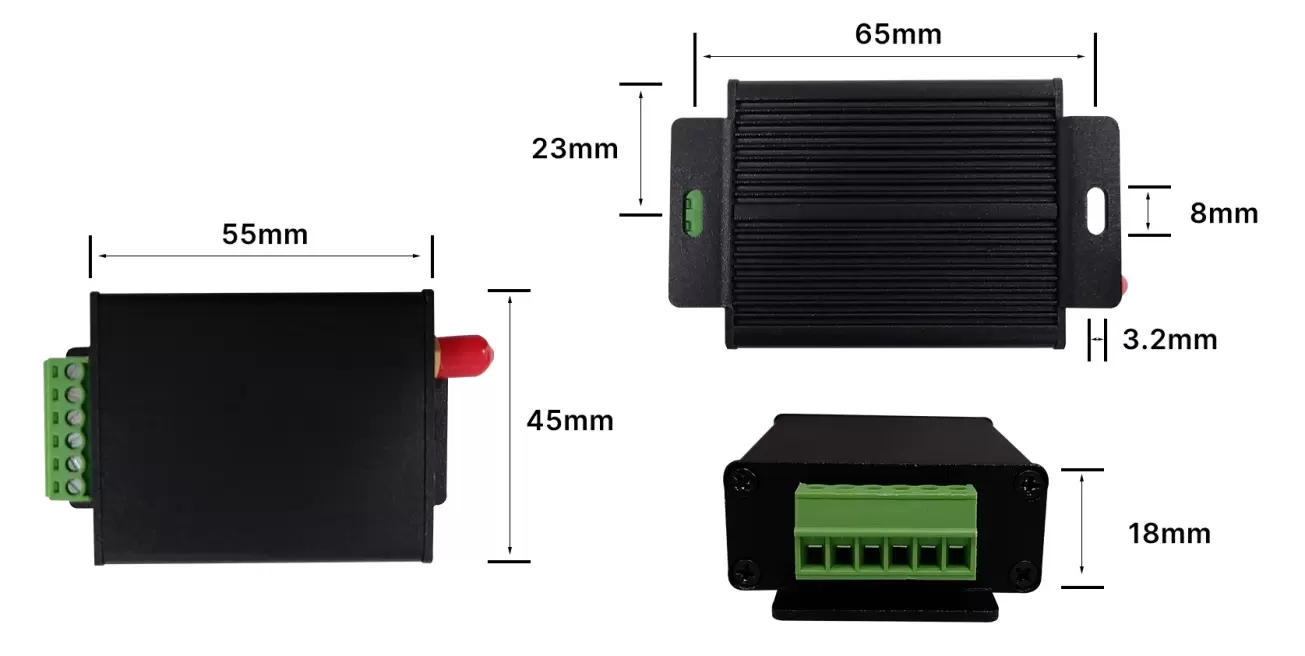

Dimensions mécaniques du modem LoRa LoRa6200Pro
