LoRa6102Pro : Modem LoRa de petite taille 1 W avec une forte capacité anti-interférence et une protection ESD

LoRa6102Pro : Modem LoRa de petite taille 1 W avec une forte capacité anti-interférence et une protection ESD

Le module LoRa Pro est une nouvelle série de modules de communication sans fil réseau améliorés de Wireless. Il est basé sur la puce SX127X de Semtech et utilise la technologie avancée de saut de fréquence de modulation à spectre étalé LoRa pour atteindre une sensibilité élevée. Le pouvoir de pénétration et la distance de communication sont bien supérieurs aux produits FSK et GFSK actuels et ont une anti-interférence plus forte. Afin de répondre aux besoins d'application des différents clients, nous concevons le module logiciel de cette série comme un moyen tout-en-un. Les utilisateurs peuvent basculer entre différents modes de travail via le module de configuration du logiciel PC. En mode MESH, le module de routage dispose d'un routage automatique. Fonction, l'utilisateur peut former une transmission réseau sans zone aveugle sans limitation de distance au moyen d'une combinaison multi-module. Dans le même temps, les utilisateurs peuvent également crypter les données sans fil AES128 via un logiciel PC ou des instructions du port série, rendant ainsi la transmission des données plus sécurisée.
Le modem LoRa LoRa6102Pro est conçu pour une puissance de sortie de 1 W et est disponible en niveaux TTL/RS232/RS485. Il est largement utilisé dans le contrôle de transmission à distance sans fil.
LoRa6102Pro utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et Reach.
Caractéristiques matérielles :
1. Petite taille, coque métallique, forte capacité anti-interférence.
2. Circuit d'auto-réinitialisation anti-crash matériel intégré pour résister aux forts signaux d'interférence externes.
3. Circuit de protection de connexion inversée contre les surintensités et les surtensions intégré.

Contactez-nous

TÉLÉCHARGER

Paramètres	Min.	Typ.	Max.	Unité	Condition
État de fonctionnement
Plage de tension	4.5	5.0	5.5	V
Température de fonctionnement	-40	25	+85	℃
Consommation actuelle
Courant de réception		< 30		mA	@ 5V Niveau @TTL
Courant d'émission		< 600		mA
Courant de sommeil		< 250		uA
Paramètres RF
Gamme de fréquence	414.92	433.92	453.92	MHz	@433MHz
	470.92	490,92	509.92	MHz	@490MHz
	849.92	868.92	888.92	MHz	@868MHz
	895.92	914.92	934.92	MHz	@915MHz
Débit de données	91	656	17353	bps	@LoRa
Puissance de sortie	+ 24	> 29,5	+ 31	dBm	@433 MHz / 490 MHz
Puissance de sortie	+ 21	> 27	+ 28,5	dBm	@868MHz / 915MHz
Sensibilité		-139		dBm	@91bps

Interface	TTL, RS232, RS485
Réseau	ENGRENER
Fréquence	433 MHz, 470 MHz, 868 MHz, 915 MHz
Modulation	LoRa
Puissance de sortie	1W

Caractéristiques du modem LoRa LoRa6102Pro

Distance de transmission en zone ouverte jusqu'à 10 km à 91 bps
Bande de fréquence : 433/470/868/915 MHz en option
Cryptage des données AES128
Mode de travail MAILLE et Nœud
40 chaînes
Niveau de saut en mode MESH
Cryptage CRC en option
Modulation LoRa
Interface : TTL/RS232/RS485
Sensibilité : -139 dBm
Puissance de sortie maximale : 1 W (+ 30 dBm)
Tension de fonctionnement : 3,3 ~ 6,5 V
Température de fonctionnement : -40 ~ +85 °C

Applications du modem LoRa LoRa6102Pro

Télécommande
Relevé de compteur à distance
Collecte de données industrielles
Télémétrie domotique
Communication de données sans fil
Système de contrôle d'accès

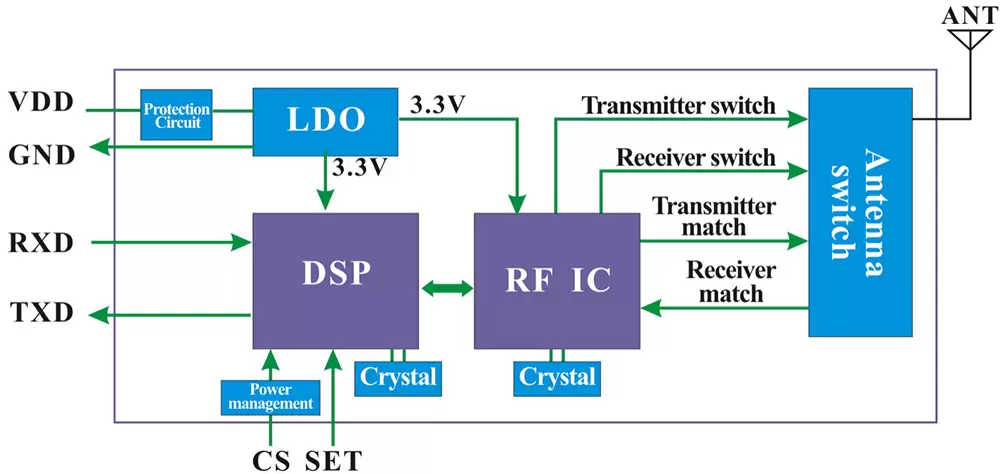

Circuit d'application typique du modem LoRa LoRa6102Pro

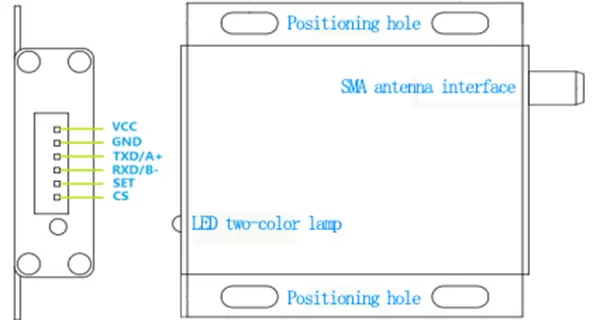

Broche du modem LoRa LoRa6102Pro

Numéro de broche	Définition	Description
1	VCC	Connecté à l'alimentation positive (typique 5V)
2	GND	Connecté à la terre
3	TXD/A	connectez-vous à A@485
4	RXD/B	connectez-vous au B@485
5	ENSEMBLE	Activation des paramètres de configuration (configuration des paramètres d'activation de bas niveau, sortie de haut niveau par défaut)
6	CS	Broche d'activation du module (pull-up intégré) Remarque : version d'usine par défaut : courant de veille <200 uA, CS tiré haut ou suspendu pour une communication normale, veille à un niveau bas ; Version à faible consommation d'énergie : courant de veille < 15 uA, communication normale lorsque CS est tiré vers le bas, vers le haut ou flotte pour dormir.

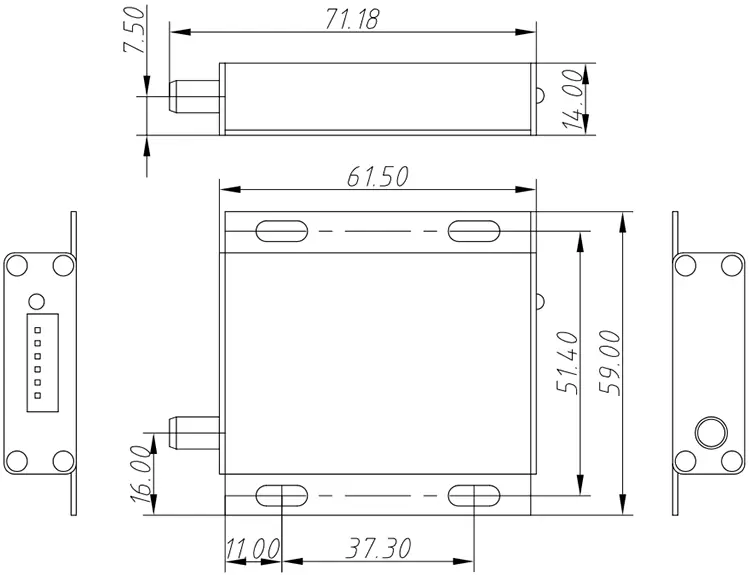

Dimensions mécaniques du modem LoRa LoRa6102Pro
