LoRa6100DZ : Modem LoRa réseau MESH de petite taille 1 W pour terminaux industriels

LoRa6100DZ : Modem LoRa réseau MESH de petite taille 1 W pour terminaux industriels

Le modem LoRa LoRa6100Pro est conçu pour une puissance de sortie de 1 W et est disponible en niveaux TTL/RS232/RS485. Il est largement utilisé pour le contrôle de transmission à distance sans fil.
LoRa6100Pro utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et Reach.
Remarque : la série LoRa Pro peut être configurée pour être compatible avec nos précédents modules Uart LoRa.
Caractéristiques matérielles :
1. Petite taille, longue distance, coque métallique, interface à trois niveaux en option TTL, RS232, RS485.
2. Circuit de réinitialisation automatique anti-crash intégré pour résister aux signaux d'interférence externes puissants.
3. Circuit de protection contre les surintensités, les surtensions et les inversions de connexion.
Fonctionnalités du logiciel :
1. Cryptage des données AES128.
2. LBT (Écouter avant de parler).
3. Nœud/route/nœud+route facultatif en mode MESH.

Contactez-nous

TÉLÉCHARGER

Remarque : Le module est régulé en interne par un LDO 3,3 V. Les broches CS et SET contrôlent les niveaux 3,3 V. TXD et RXD contrôlent également les niveaux 3,3 V.

Paramètres	Min.	Typique	Max.	Unité	Condition
État de fonctionnement
Plage de tension	3.3	5.0	6,5	V
Température de fonctionnement	-40	25	+85	°C
Consommation actuelle
Courant Rx		<16		mA	@5V @niveau TTL @20dBm
Courant Tx		< 600		mA
Courant de sommeil		< 250		uA
Paramètres RF
Gamme de fréquences	414,92	433,92	453,92	MHz	à 433 MHz
	470,92	490,92	509,92	MHz	à 470 MHz
	849,92	868,92	888,92	MHz	@868MHz
	895,92	914,92	934,92	MHz	à 915 MHz
Débit de données	91	656	17353	bps	@LoRa
Puissance de sortie	+ 24	> 29,5	+ 31	dBm	@5V,@433MHz / 490MHz
Puissance de sortie	+ 21	> 27	+ 28,5	dBm	@5V,@868MHz / 915MHz
Sensibilité		-139		dBm	à 91 bps

Interface	TTL, RS232, RS485
Réseau	ENGRENER
Fréquence	433 MHz, 470 MHz, 868 MHz, 915 MHz
Modulation	LoRa
Puissance de sortie	1W

Caractéristiques du modem LoRa LoRa6100DZ

Distance de transmission en zone ouverte jusqu'à 10 km à 91 bps
Bande de fréquence : 433/470/868/915 MHz en option
Cryptage des données AES128
Mode de fonctionnement MESH et Node
40 chaînes
Modulation LoRa
Interface : TTL/RS232/RS485
Sensibilité : -139 dBm
Puissance de sortie maximale : 1 W (+30 dBm)
Tension de fonctionnement : 3,3 ~ 6,5 V
Température de fonctionnement : -40 ~ +85 °C

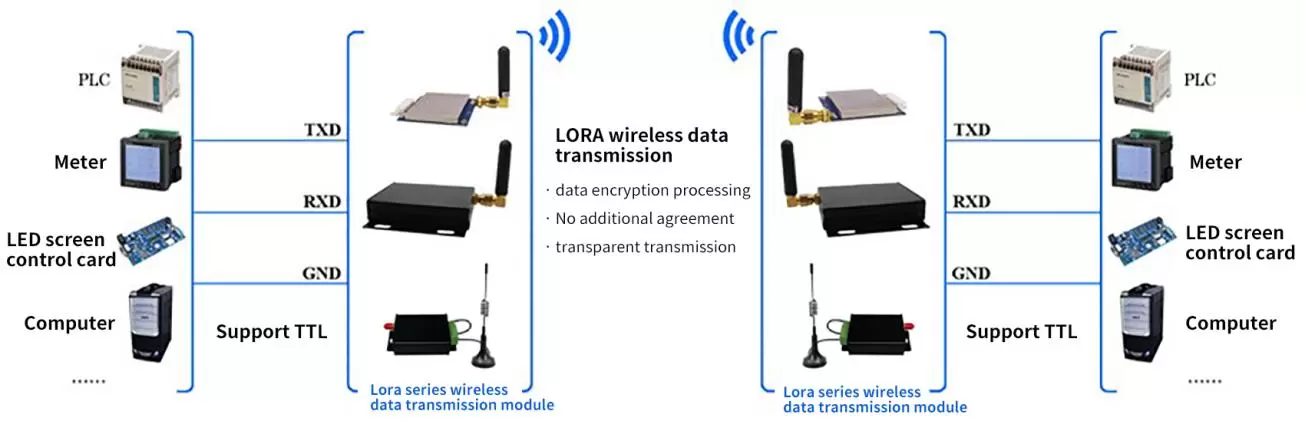

Applications du modem LoRa LoRa6100DZ

Télécommande
Relevé de compteur à distance
Collecte de données industrielles
Télémétrie domotique
Communication de données sans fil
Système de contrôle d'accès

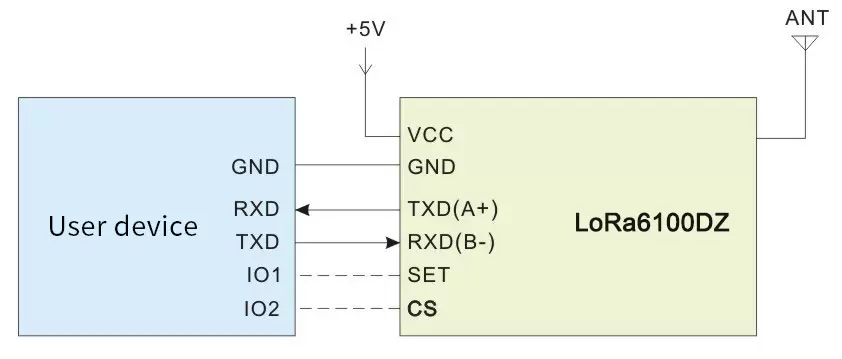

Circuit d'application du module modem LoRa pour réseau MESH sans fil LoRa6100DZ

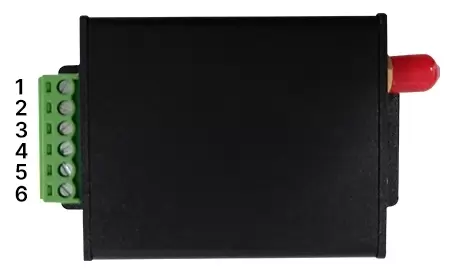

Définition des broches du module modem LoRa pour réseau MESH sans fil LoRa6100DZ

Numéro de broche	Définition	Description
1	VCC	Connecté à l'alimentation positive (typiquement 12 V)
2	GND	Connecté à la terre
3	TXD/A	Transmission de données de communication série
4	RXD/B	Réception de données de communication série
5	ENSEMBLE	Activation du paramètre de configuration (configuration du paramètre d'activation de bas niveau, sortie de haut niveau par défaut)
6	CS	Activation du module (veille de bas niveau, sortie de haut niveau par défaut)

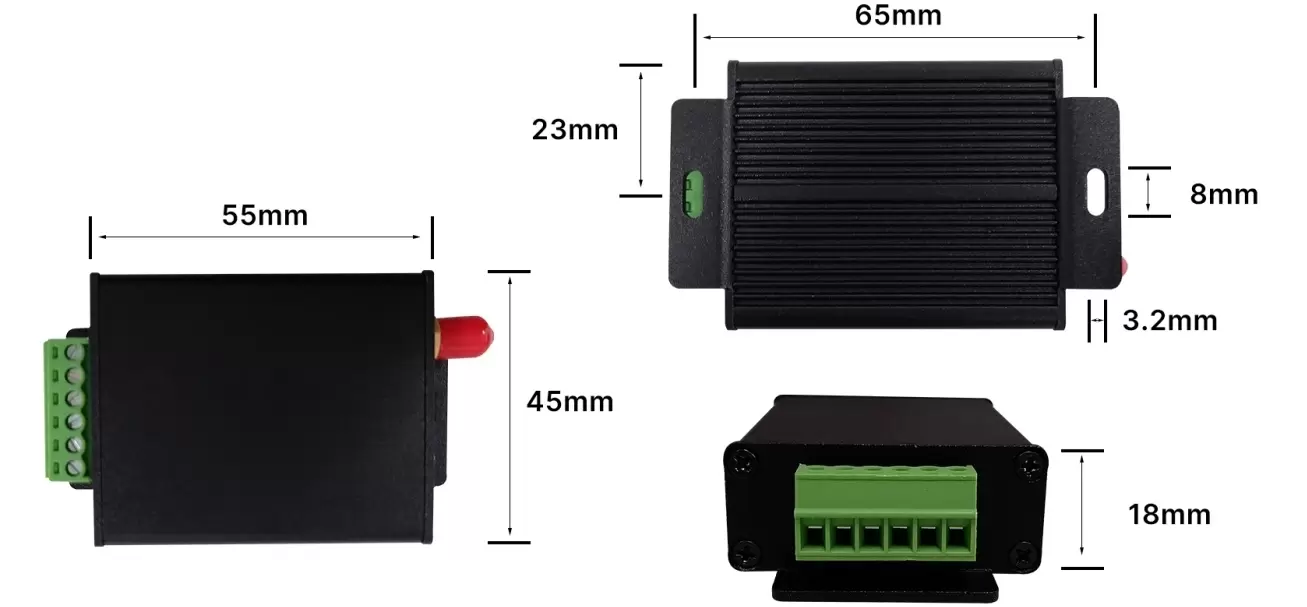

Dimensions mécaniques du module modem LoRa pour réseau MESH sans fil LoRa6100DZ
