LoRa6200II : Modem Uart LoRa à haut débit et large tension 2 W avec protection ESD

Le module LoRa II est une nouvelle série de modems LoRa réseau améliorés. Il est basé sur la puce LLCC68 de Semtech et utilise la technologie avancée de saut de fréquence de modulation à spectre étalé LoRa pour atteindre une sensibilité élevée. La capacité de pénétration et la distance de communication sont bien meilleures que celles des produits FSK et GFSK actuels et ont une anti-interférence plus forte. Nous concevons le module comme un moyen tout-en-un pour répondre aux différentes exigences des clients. Les utilisateurs peuvent basculer entre différents modes de travail via le logiciel PC ou les commandes. En mode MESH, le module de routage dispose d'une fonction de routage automatique, l'utilisateur peut former un réseau sans zone aveugle sans limitation de distance. Dans le même temps, les utilisateurs peuvent activer le chiffrement des données sans fil AES128 via un logiciel PC ou des instructions série, ce qui rend la communication de données sans fil plus sûre.
LoRa6200II est conçu pour une puissance de sortie de 2 W et une petite taille intégrée, largement utilisée dans les industries de la télécommande sans fil.
LoRa6200II utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et Reach.

Contactez-nous

TÉLÉCHARGER

Paramètres	Min.	Typ.	Max.	Unité	Condition
État de fonctionnement
Plage de tension	9	12	30	V
Température de fonctionnement	-40	25	+85	℃
Consommation actuelle
Courant de réception		<8		mA	Niveau TTL/RS232
Courant d'émission		< 1,2		UN	@12V,33dBm
Courant de sommeil		< 240		uA	Niveau TTL/RS232
Paramètres RF
Gamme de fréquence	414.92	433.92	453.92	MHz	@433MHz
	470.92	490,92	509.92	MHz	@490MHz
	849.92	868.92	888.92	MHz	@868MHz
	895.92	914.92	934.92	MHz	@915MHz
Débit de données	1312		62500	bps	@LoRa
Puissance de sortie	20		+33	dBm	0 ~ 7 réglable
Sensibilité		-129		dBm	@1,3 Kbit/s

Caractéristiques du modem LoRa LoRa6200II

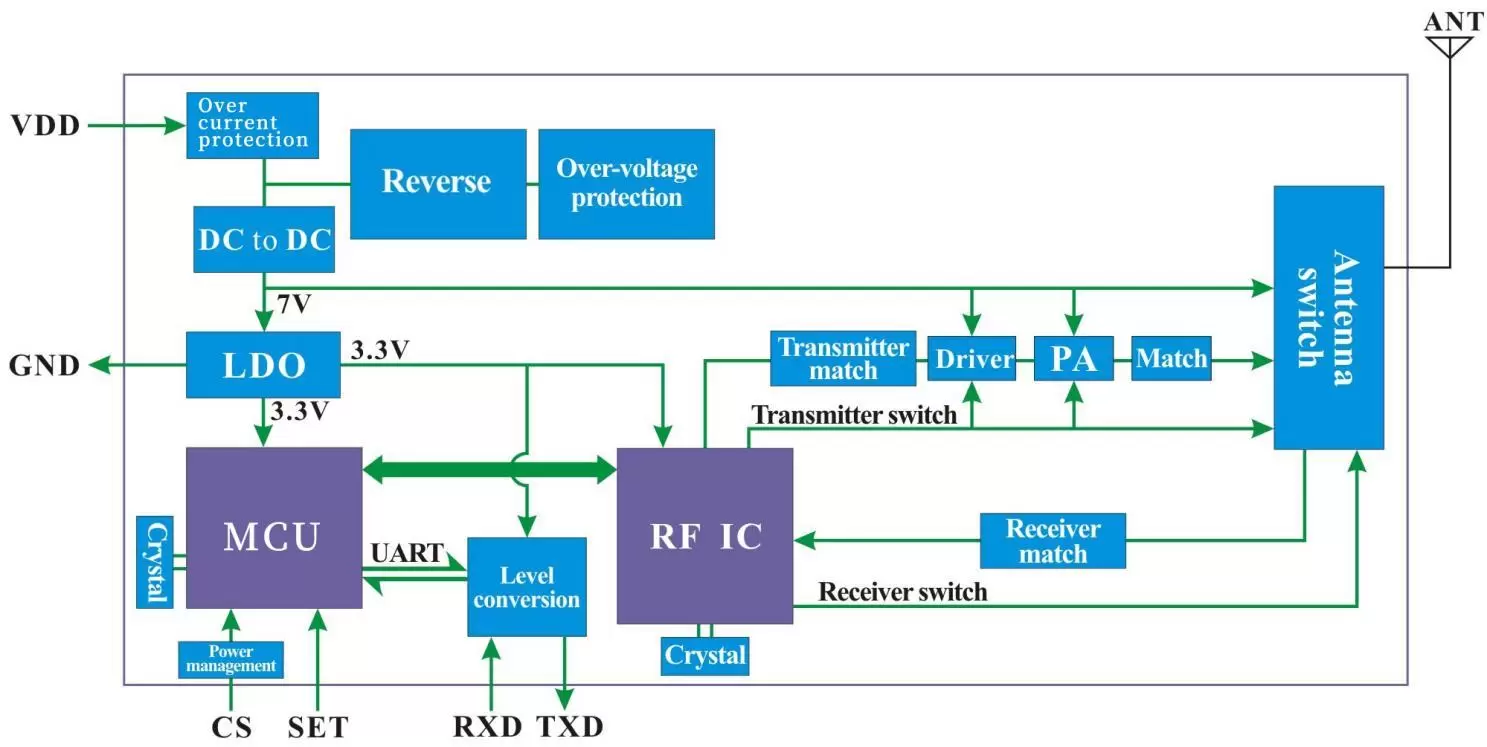

Schéma fonctionnel du modem LoRa LoRa6200II

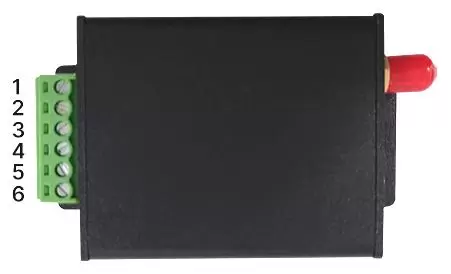

Broches du modem LoRa LoRa6200II

NON.	ÉPINGLE	Description
1	VCC	VCC (externe 9-30 V)
2	GND	Mise à la terre
3	TXD/A+	TXD de l'interface série
4	RXD/B-	RXD de l'interface série
5	ENSEMBLE	Le mode de réglage est activé lorsque CS est tiré vers le haut (0 : mode de réglage, 1 : mode de fonctionnement normal)
6	CS	Activation du module (veille à faible niveau, sortie de haut niveau par défaut)

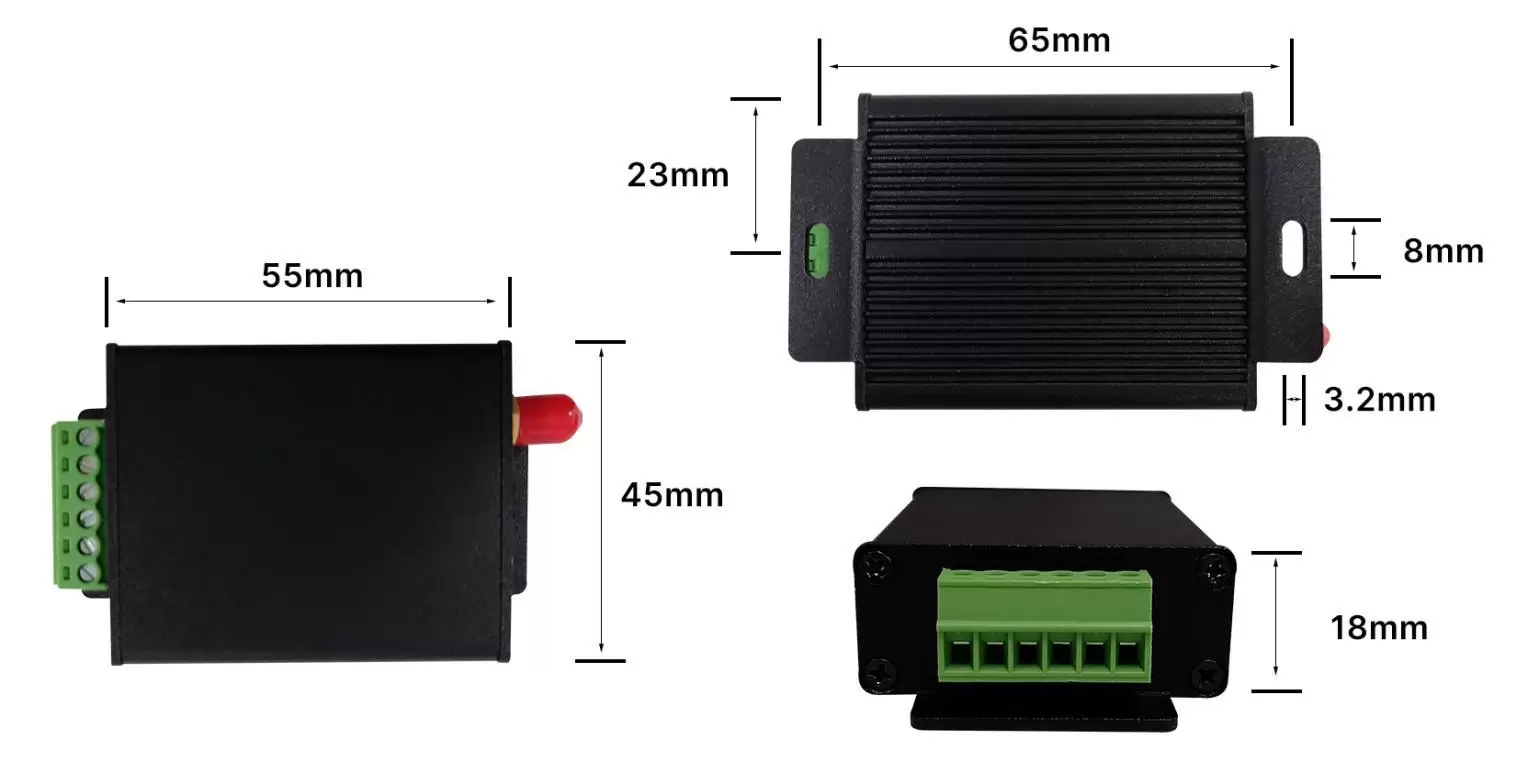

Dimensions mécaniques du modem LoRa LoRa6200II
