LoRa-CC68 : carte de démonstration

Description des fonctions du module LoRa LLCC68 LoRa-CC68

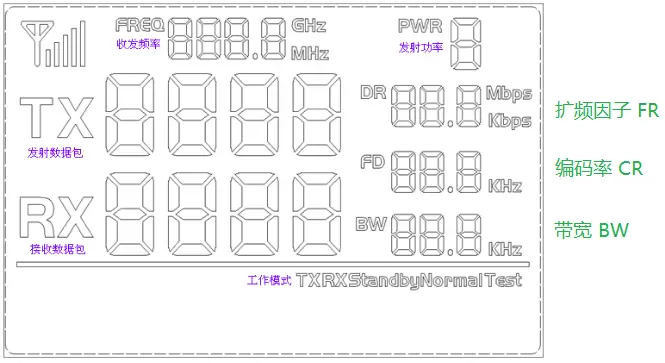

Le segment complet de l'écran LCD est le suivant :

Les utilisateurs peuvent définir les paramètres du module RF tels que la fréquence/la puissance de l'émetteur/le débit de données de transmission via les boutons.

Mode de fonctionnement du module LoRa LLCC68 LoRa-CC68

• Mode normal Tx : envoyer des paquets de données régulièrement (en mode de réglage, les paquets de données ne seront pas envoyés temporairement) ;
• Mode normal Rx : allumez et entrez dans l'état de réception, recevez les paquets de données, puis envoyez les paquets de données correctement reçus ;
• Mode de test Tx : le module RF transmet le signal en continu ;
• Mode de test Rx : le module RF est toujours en mode Rx ;
• Mode veille : le module RF est toujours en état de veille.

Fonctionnement des boutons du module LoRa LLCC68 LoRa-CC68

• Bouton [SET]

Appuyez sur la touche pour accéder au mode réglage. Si le dernier paramètre est défini, la touche permet de quitter le mode réglage.

• Bouton HAUT/BAS

En mode réglage, appuyez pour modifier les paramètres de réglage correspondants.

Remarque : la carte DEMO dispose d'une mémoire FLASH à l'intérieur, tous les paramètres de réglage se comporteront automatiquement et resteront inchangés même hors tension.
