LoRa-CC68-X1 : Module sans fil LoRa LLCC68 basse consommation avec protection ESD

NiceRF a lancé un nouveau module sans fil LoRa, LoRa-CC68-X1, qui se caractérise par sa petite taille et son prix bas.
Ce module sans fil LoRa est équipé de la puce LLCC68 de la société Semtech, qui est la technologie de dernière génération de LoRa.
De petite taille, ce nouveau module LoRa présente de grands avantages pour les applications polyvalentes.
Il convient aux scénarios d'application de l'Internet des objets et alimentés par batterie avec une puissance de sortie de 22 dBm (160 mW).
Il prend également en charge la fonction d'indication de la force du signal RSSI et peut être appliqué pour évaluer la qualité du signal, améliorer le réseau de communication, la télémétrie et d'autres opérations.
Les produits LoRa-CC68-x1 sont strictement fabriqués et testés selon un processus sans plomb et sont tous conformes aux normes RoHS et REACH.

Contactez-nous

TÉLÉCHARGER

Module sans fil LLCC68 LoRa-CC68-X1

Paramètre	Min.	Typique	Max.	Unité	Condition
État de fonctionnement
Tension de fonctionnement	1.8	3.3	3.7	V
Plage de température	-40	25	85	°C
Consommation actuelle
courant RX		< 5		mA	Oscillateur à cristal à 10 ppm
courant TX		< 130		mA	@868MHz @915MHz
courant TX		< 110		mA	@433MHz @490MHz
Courant de sommeil		1.9		uA	Mode OFF (mode VEILLE avec démarrage à froid) Tous les blocs sont désactivés
		2.3		uA	Mode SLEEP (mode SLEEP avec démarrage à chaud) Configuration conservée
		2.9		uA	Mode SLEEP (Mode SLEEP avec démarrage à chaud) Configuration conservée + RC64k
		0,56		mA	Mode STDBY_RC, RC13M, XOSC désactivé
		2,35		mA	Mode STDBY_XOSC, XOSC activé
Paramètre RF
Gamme de fréquences	400	433	450	MHz	à 433 MHz
	470	489,92	510	MHz	à 470 MHz
	848	868	888	MHz	@868MHz
	900	915	940	MHz	à 915 MHz
Puissance de sortie	-15	22		dBm
Sensibilité de réception		-129		dBm	@LoRa BW=250KHz_SF = 10_CR=4/5

Caractéristiques du module sans fil LLCC68 LoRa-CC68-X1

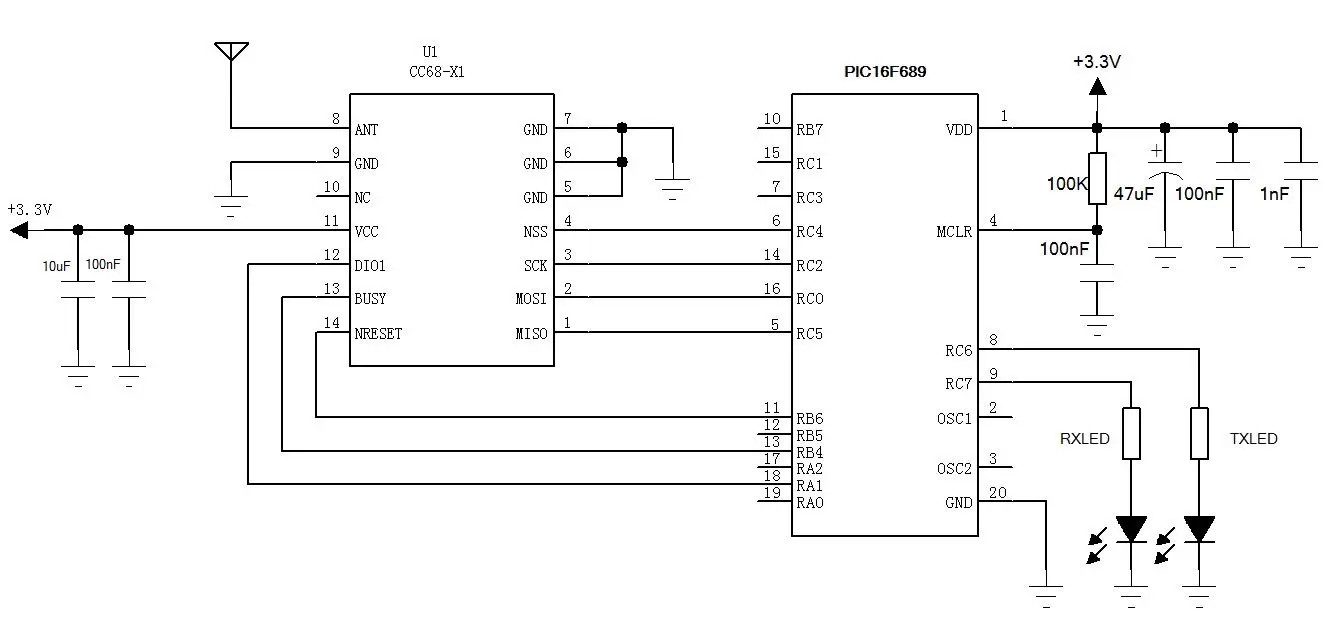

Circuit d'application du module sans fil LoRa-CC68-X1.

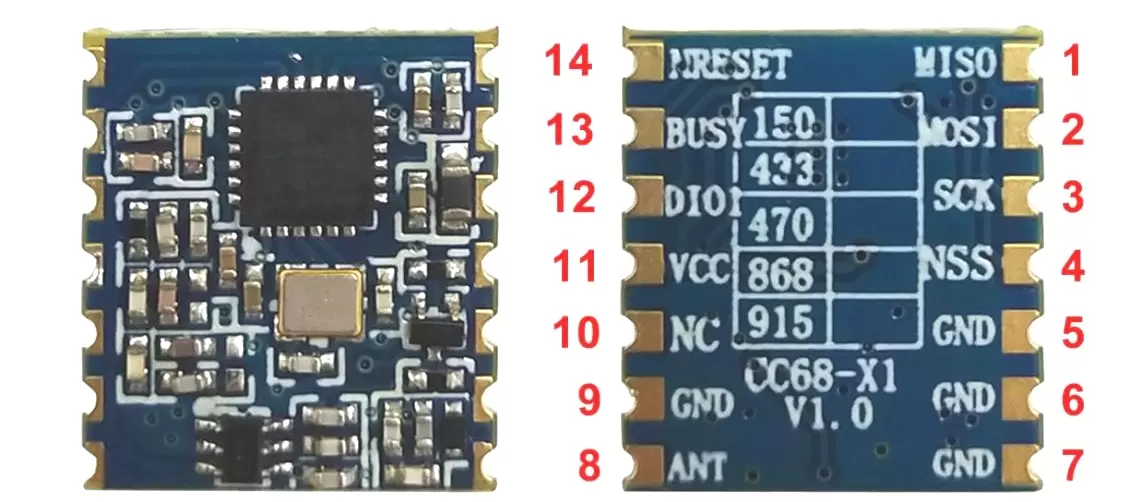

Définition des broches du module sans fil LoRa-CC68-X1.

Broche N°	Nom de la broche	Description
1	MISO	Sortie SPI
2	MOSI	Entrée SPI
3	SCK	Horloge série
4	NSS	Activation SPI
5, 6, 7, 9	GND	Mise à la terre
8	FOURMI	Connectez-vous avec une antenne coaxiale de 50 ohms
10	Caroline du Nord	Vide
11	VCC	Alimentation (par défaut 3,3 V)
12	DIO1	Peut être personnalisé comme indication de signal d'interruption, détails dans la fiche technique de la puce
13	OCCUPÉ	Indication d'état occupé, détails dans la fiche technique de la puce.
14	NRESET	Réinitialiser l'entrée

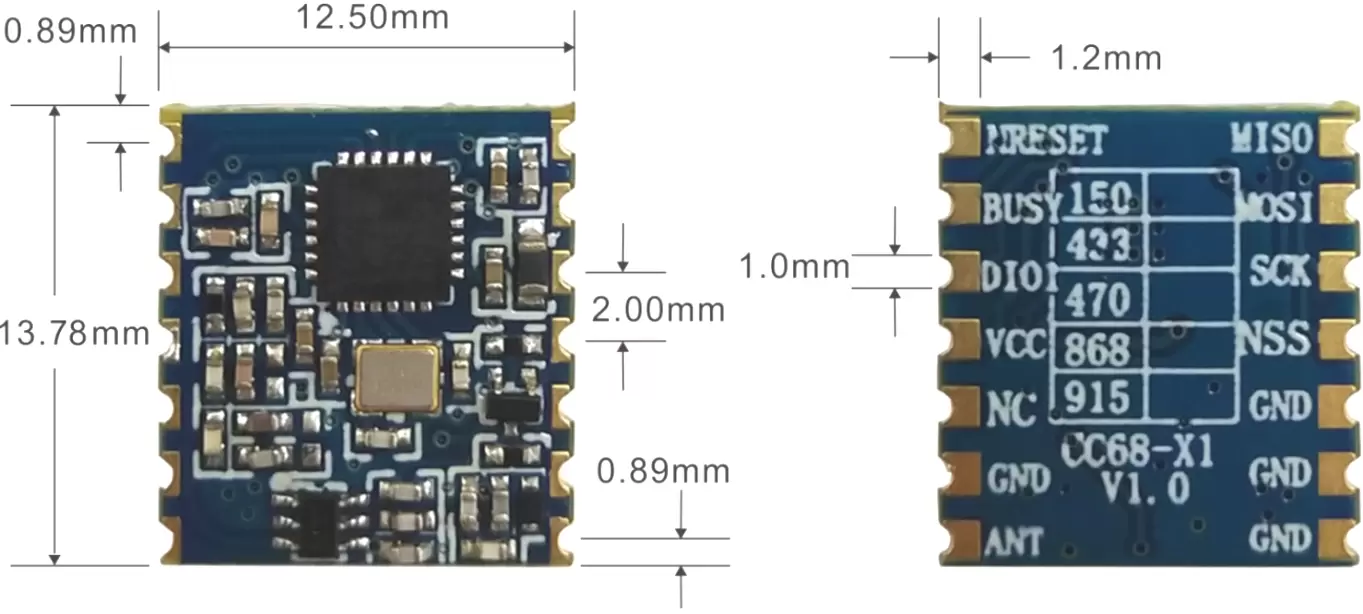

Dimensions mécaniques du module sans fil LoRa-CC68-X1.
