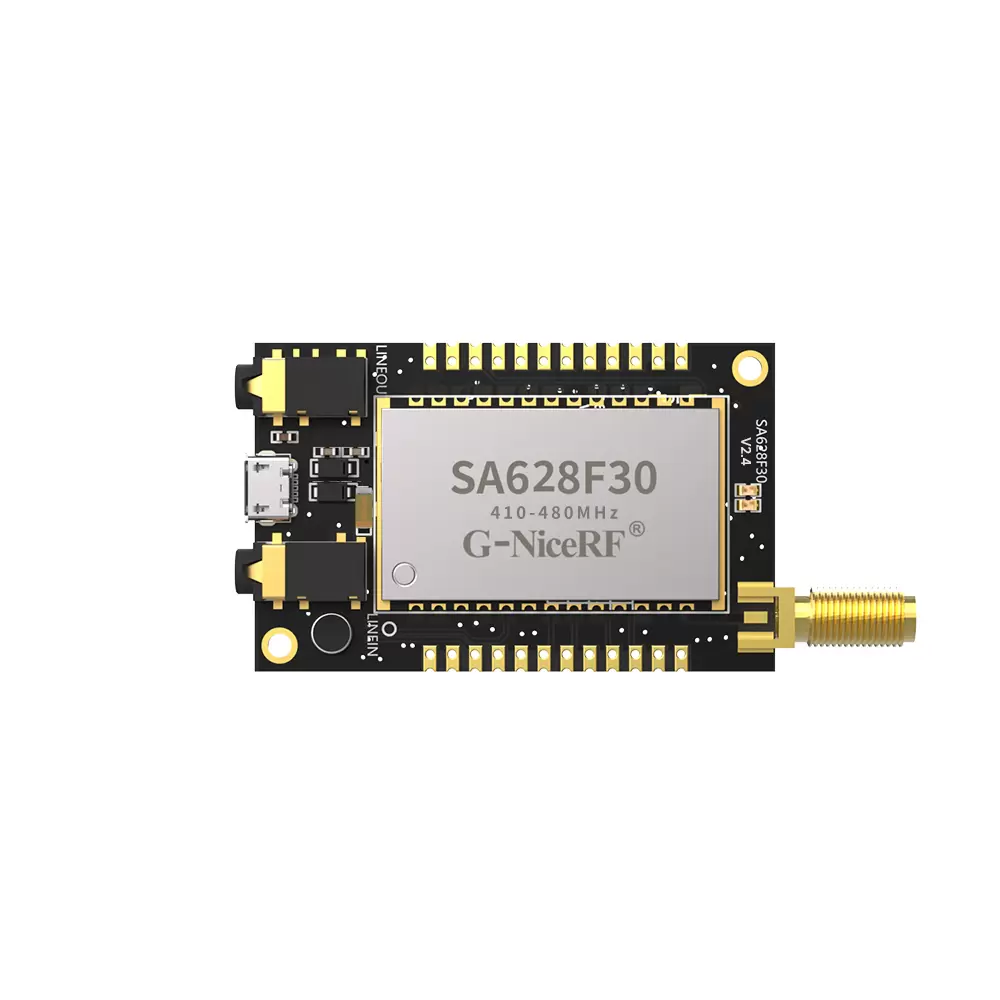

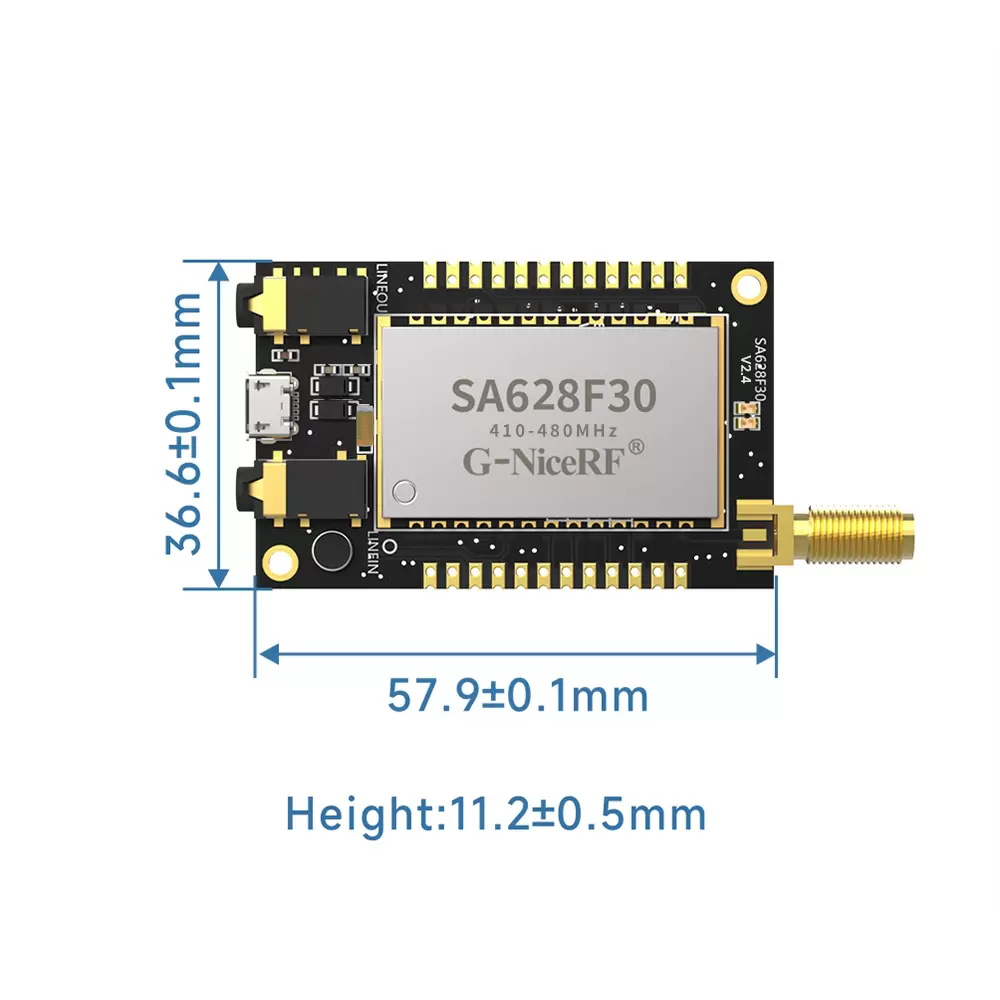

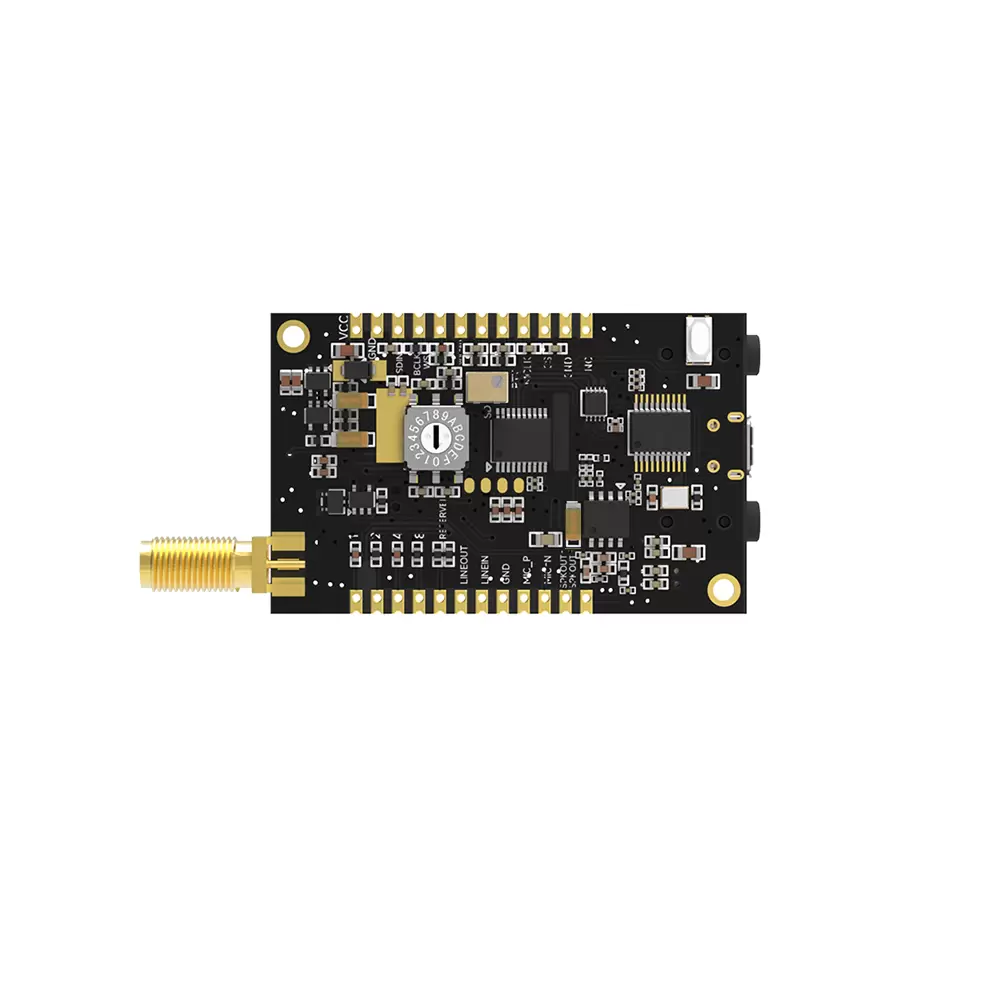

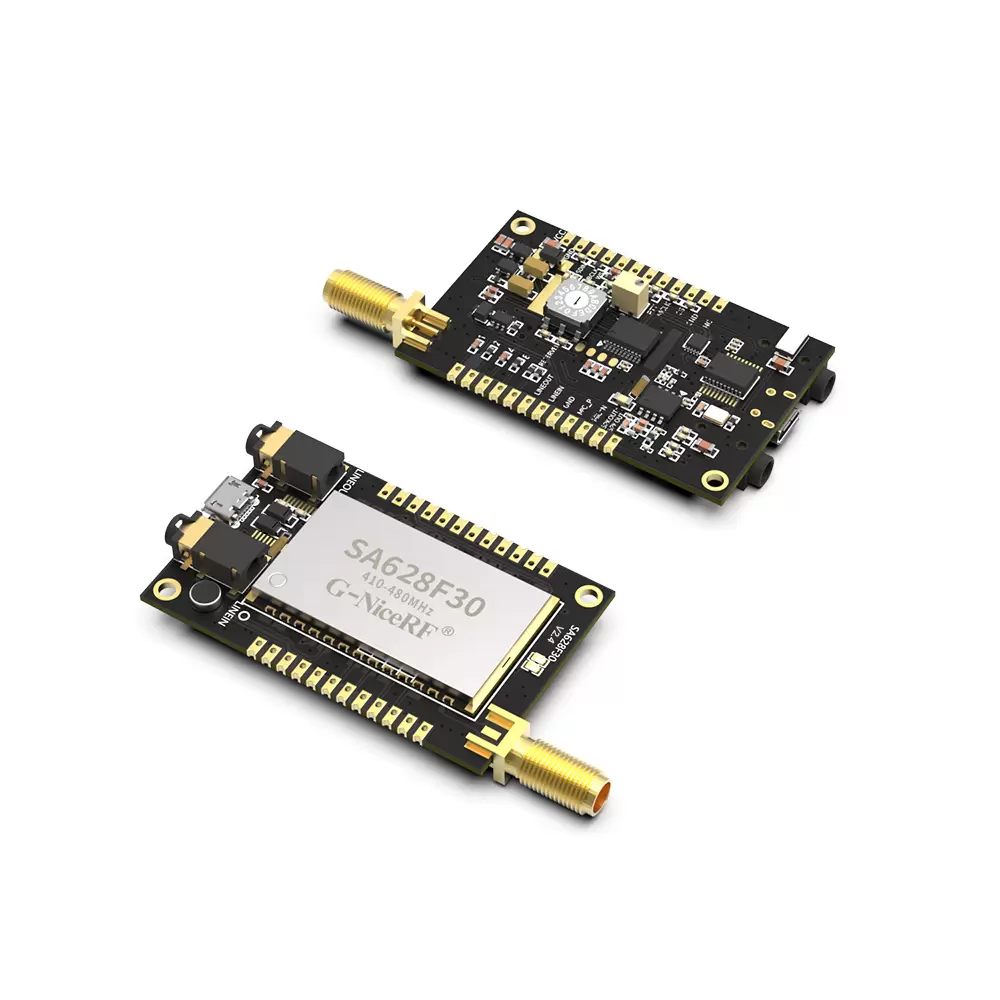

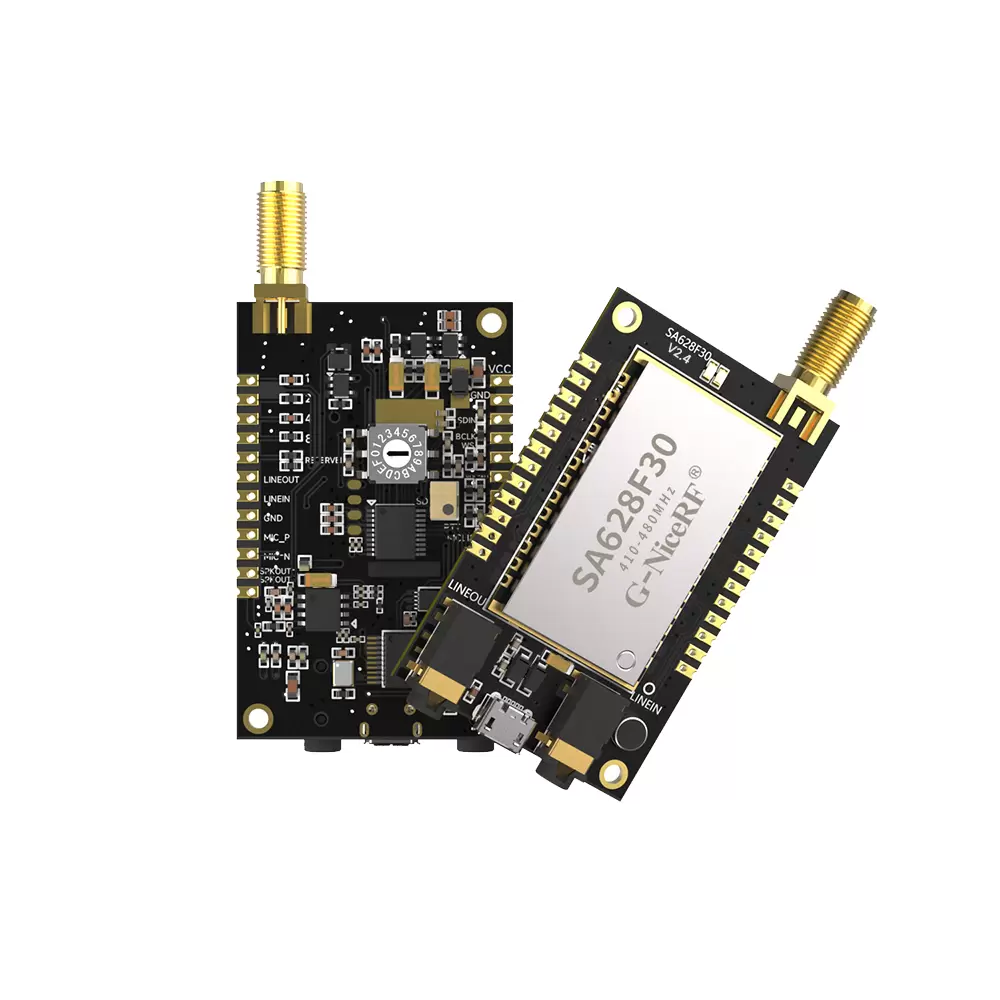

SA628F30 : Module audio sans fil duplex intégral longue portée 1 W, fréquence d'échantillonnage 16 kHz
- Le SA628F30 est un module vocal sans fil full duplex d'une puissance de sortie de 1 W avec réseau maillé. Très simple d'utilisation, il suffit de connecter l'antenne, l'alimentation et le haut-parleur, le microphone, l'amplificateur audio, le commutateur de canal RF et le réglage du volume. Le SA628F30 dispose d'une interface USB et d'un logiciel PC dédié. Il est facile à configurer et à envoyer/réception de SMS via le logiciel PC.
- Le module SA628F30 intègre des microcontrôleurs haute vitesse, un codec vocal haute qualité, ainsi que des puces RF et des amplificateurs hautes performances. Ce module sans fil adopte la puce LoRa de dernière génération, qui se distingue par sa faible consommation d'énergie, sa longue portée et sa flexibilité de réglage de fréquence. Le SA628F30 dispose d'interfaces I2S et audio analogique pour différentes applications. Il prend en charge la communication SMS en duplex intégral.
- Le SA628F30 intègre un très bon codec vocal, qui permet d'obtenir une qualité vocale bien meilleure que les talkies-walkies du marché.
- Le SA628F30 prend en charge la transmission et la réception simultanées. Il prend en charge jusqu'à 8 appareils en transmission simultanée. La réception est illimitée. Un réseau maillé permet d'étendre la portée. La fonction maillée est facilement réalisable en configurant les modules comme Nœud, Routeur ou Nœud et Routeur.
- Le SA628F30 peut être mis à niveau par liaison radio (OTA) ou par communication série.
- SA628F30 utilise strictement un processus de production et de test sans plomb, qui répond aux normes ROHS et Reach
Paramètres | Condition | Min. | Typique | Max. | Unité |
Alimentation électrique | 3.3 | 4 | 5.5 | V | |
Température de fonctionnement | -30 | 25 | 70 | °C | |
Consommation actuelle | |||||
Courant de sommeil | 65 | uA | |||
Courant RX | @pas de sortie vocale | 75 | mA | ||
Courant TX (haute puissance) | 4,2 V, à 30 dBm | 450 | mA | ||
Paramètres RF | |||||
Fréquence de travail | UHF | 410 | 480 | MHz | |
Fréquence personnalisable | 150 | 960 | MHz | ||
Valeur de fréquence par défaut pour 16 canaux | UHF (intervalle de 1 MHz) | 440.125 | 455.125 | MHz | |
Puissance de transmission | Par défaut : 32 dBm | 15 | 30 | 32 | dBm |
Bande passante (BW) | 500 | kHz | |||
Sensibilité de réception | -117 | dBm | |||
paramètres vocaux | |||||
sensibilité de modulation | 10 | 100 | mV | ||
Rapport signal/bruit de réception (SNR) | 90 | dB | |||
Réponse en fréquence | 60 | 3800 | Hz | ||
Sortie vocale (sortie ligne) | Charge 16Ω | 40 | mW | ||
Puissance de sortie vocale (SPK+, SPK-) | Charge 8Ω | 2000 | mW | ||
Paramètres de retard | 2 canaux | 80 | MS | ||
3 canaux | 120 | MS | |||
4 canaux | 160 | MS | |||
6 canaux | 240 | MS | |||
8 canaux | 320 | MS | |||
Caractéristiques
- Bande de fréquences : 420~510 MHz (personnalisable 150-960 MHz)
- Interface USB
- Configuration du logiciel PC, utilisation facile
- Communication données/voix en duplex intégral à 8 canaux
- Fonction d'annulation d'écho
- VOX et PTT
- Mise à niveau OTA et série
- I2S Voix numérique + voix analogique
- Entrée ligne + entrée micro
- Réseau maillé, Tx/Rx simultanés
- Distance de transmission de 3 à 4 km en zone ouverte
- Haute sensibilité de réception : -117 dBm
- Faible consommation d'énergie
Applications
- Communication d'urgence en cas d'incendie
- Métro, communication par tunnel
- Système de conduite
- Talkie-walkie duplex intégral de haute qualité
- système de conférence téléphonique
- Construire un système de sécurité communautaire
- Système d'interphone de sécurité pour scénarios spéciaux
- Casque talkie-walkie
- Talkie-walkie pour mission spéciale

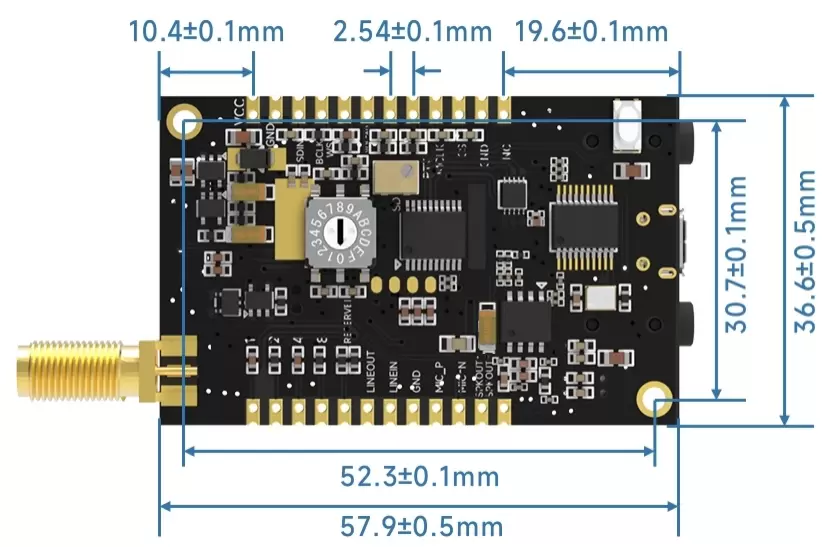

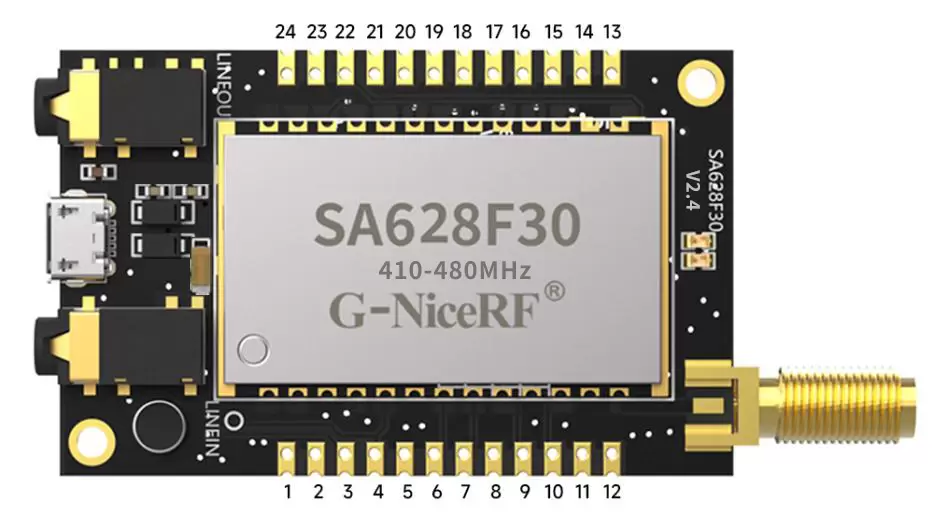

Numéro de broche | Nom de la broche | Description |
1 | SPKOUT+ | Connectez-vous avec un haut-parleur 8 ohms 2 W |
2 | SPKOUT- | Connectez-vous avec un haut-parleur 8 ohms 2 W |
3 | MIC_N | Connecté au négatif du microphone externe |
4 | MIC_ P | Connecté au positif du microphone externe |
5,14,23 | GND | Connectez-vous au pôle négatif de l'alimentation |
6 | LINEIN | Entrée de ligne, maximum 1 VRMS |
7 | SORTIE DE LIGNE | Sortie ligne, écouteur externe 16 Ω connecté |
8 | Réservé | Caroline du Nord |
9 | 8 | le commutateur RF embarqué à 16 canaux, par exemple. Lorsque le commutateur rotatif passe au canal 11 , la sortie (8, 4, 2, 1) est : 1011 : chaîne 11 |
10 | 4 | |
11 | 2 | |
12 | 1 | |
13 | VCC | VCC ( 3,3-5,5 V ) |
15 | SDIN | I2S externe ( 0-3,3 V ) |
16 | BCLK | I2S externe ( 0-3,3 V ) |
17 | WS | I2S externe ( 0-3,3 V ) |
18 | VOL-ADJ | Une résistance variable de 50 K est recommandée |
19 | SD | I2S externe ( 0-3,3 V ) |
20 | PTT | Appuyez pour parler, 0 : mode RX, 1 : mode Tx. Tirez vers le haut en interne. |
21 | MCLK | I2S externe ( 0-3,3 V ) |
22 | CS | 0 : dormir, 1 : travailler, tirer vers le haut en interne. |
24 | Caroline du Nord |
