SA618F22 : Module émetteur-récepteur audio sans fil duplex intégral 160 mW, fréquence d'échantillonnage 8 kHz
Taper: Audio sans fil
Attestation: Autres
Puissance de sortie: 160 mW

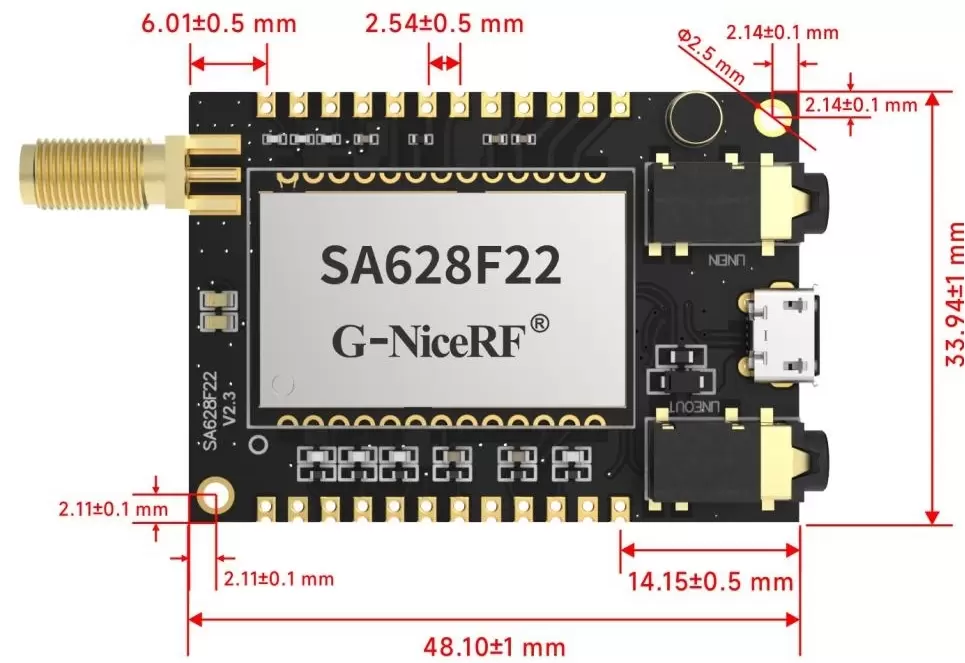

Taille (mm):48,1*33,9
MAISON > PRODUITS > MODULES AUDIO SANS FIL > SA628F22 : MODULE AUDIO SANS FIL DUPLEX INTéG...

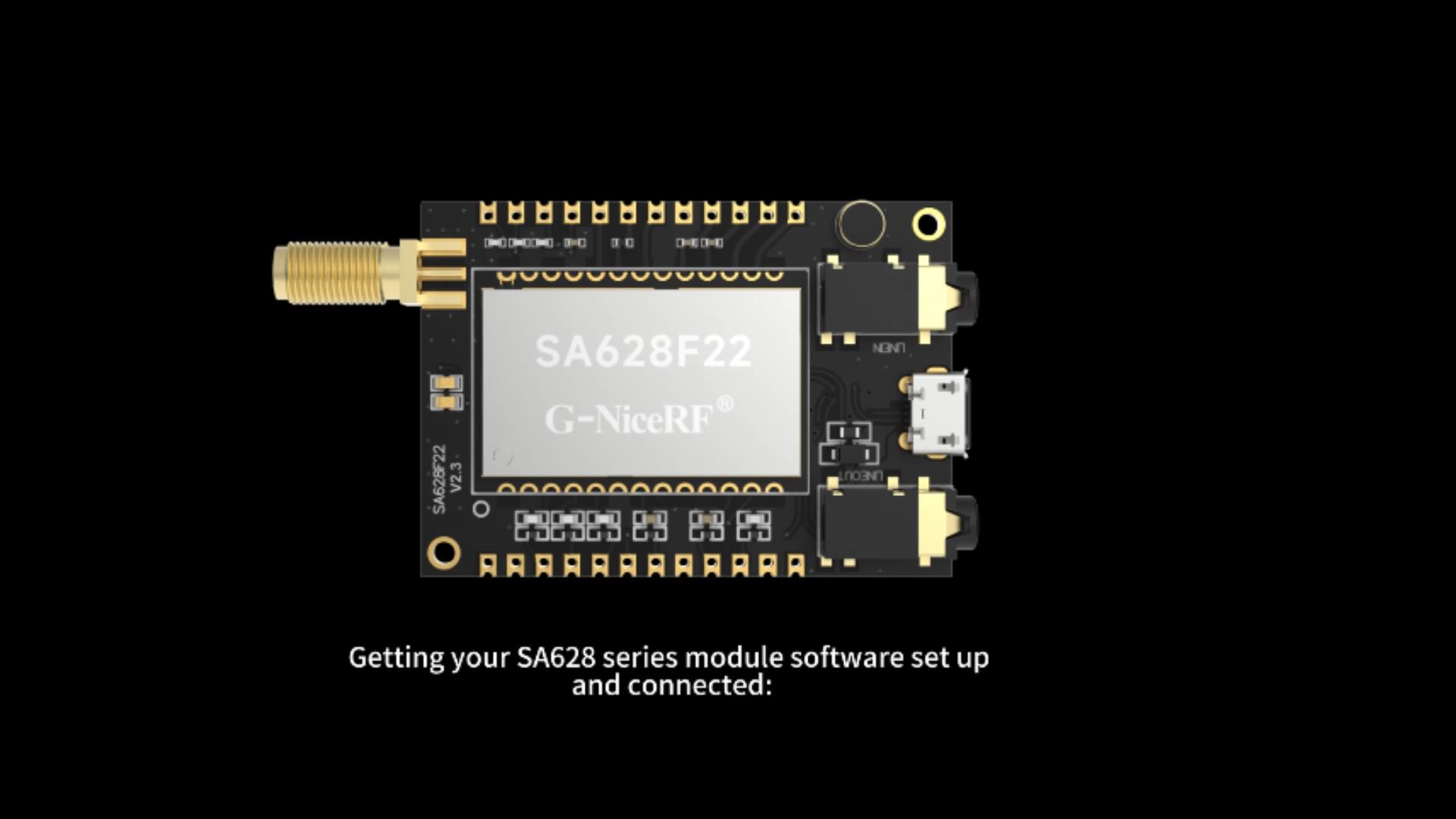

SA628F22 : module audio sans fil duplex intégral à fréquence d'échantillonnage de 8 K
- Le SA628F22 est un module vocal sans fil full duplex avec réseau maillé. Très simple d'utilisation, il suffit de connecter l'antenne, l'alimentation et le haut-parleur, le microphone, l'amplificateur audio, le commutateur de canal RF et le réglage du volume. Le SA628F22 dispose d'une interface USB et d'un logiciel PC dédié. Il est facile à configurer et à envoyer/réception de SMS via le logiciel PC.
- Le module SA628F22 intègre des microcontrôleurs haute vitesse, un codec vocal haute qualité, ainsi que des puces RF et des amplificateurs hautes performances. Ce module sans fil adopte la puce LoRa de dernière génération, qui se distingue par sa faible consommation d'énergie, sa longue portée et sa flexibilité de réglage de fréquence. Le SA628F22 dispose d'interfaces I2S et audio analogique pour différentes applications. Il prend en charge la communication SMS en duplex intégral.
- Le SA628F22 intègre un très bon codec vocal, qui permet d'obtenir une qualité vocale bien meilleure que les talkies-walkies du marché.
- Le SA628F22 prend en charge la transmission et la réception simultanées. Il prend en charge jusqu'à 8 appareils en transmission simultanée. La réception est illimitée. Un réseau maillé permet d'étendre la portée. La fonction maillée est facilement réalisable en configurant les modules comme Nœud, Routeur ou Nœud et Routeur.
Le SA628F22 peut être mis à niveau par liaison radio (OTA) ou par communication série.
Le SA628F22Pro ajoute uniquement un module de réduction du bruit au SA628F22 ; toutes les autres fonctions restent les mêmes.
- SA628F22/SA628F22Pro utilise strictement un processus de production et de test sans plomb, qui répond aux normes ROHS et Reach
TÉLÉCHARGER
-
Outil de configuration de la série SA618 SA628 V1.3.rar -
Guide de mise à niveau du micrologiciel SA618 et SA628.pdf -
SA6x8_V1.5.rar
-
Guide de configuration des paramètres SA618 SA628.pdf
-
SA628F22 Module audio sans fil full duplex facile à utiliser V1.1.pdf
-
SA618 SA628 Pilote USB.rar
-
Outil de mise à jour de la série SA6x8_FR V1.0.rar
| Paramètres | Condition | Min. | Typique | Max. | Unité |
| Alimentation électrique | 3,5 | 4 | 5.5 | V | |
| Température de fonctionnement | -30 | 25 | 70 | °C | |
| Consommation actuelle | |||||
| Courant de sommeil | 66 | uA | |||
| Courant RX | SA618F22 | 53 | mA | ||
| SA618F22Pro | 76 | ||||
| Haut-parleur @4V, 8ohm, 2W | 450 | ||||
| Courant TX (haute puissance) | 4,2 V, à 22 dBm | 130 | mA | ||
| Paramètres RF | |||||
| Fréquence de fonctionnement | UHF | 420 | 510 | MHz | |
| Fréquence personnalisable | 150 | 960 | MHz | ||
| Valeur de fréquence par défaut pour 16 canaux | UHF (intervalle de 1 MHz) | 440.125 | 455.125 | MHz | |
| Puissance de transmission | Par défaut : 22 dBm | 0 | 22 | dBm | |
| Deuxième harmonique | -40 | dBm | |||
| Bande passante (BW) | 500 | kHz | |||
| Sensibilité de réception | -117 | dBm | |||
| paramètres vocaux | |||||
| Sensibilité de modulation | 10 | 100 | mV | ||
| Rapport signal/bruit de réception (SNR) | 90 | dB | |||
| Réponse en fréquence | 60 | 3800 | Hz | ||
| Sortie vocale (sortie ligne) | Charge 16 Ω | 40 | mW | ||
| Puissance de sortie vocale (SPK+, SPK-) | Charge 8 Ω | 2000 | mW | ||
| Paramètres de retard | 2 canaux | 80 | 100 | 120 | MS |
| 3 canaux | 120 | 160 | 180 | MS | |
| 4 canaux | 160 | 200 | 240 | MS | |
| 6 canaux | 240 | 300 | 360 | MS | |
| 8 canaux | 320 | 400 | 480 | MS | |
| Taper | audio sans fil |
Caractéristiques
- Bande de fréquences : 420~510 MHz (personnalisable 150-960 MHz)
- Interface USB
- Configuration du logiciel PC, utilisation facile
- Communication données/voix en duplex intégral à 8 canaux
- Fonction d'annulation d'écho
- VOX et PTT
- Mise à niveau OTA et série
- I2S Voix numérique + voix analogique
- Entrée ligne + entrée micro
- Réseau maillé, Tx/Rx simultanés
- Distance de transmission de 1 à 3 km en zone ouverte
- Haute sensibilité de réception : -117 dBm
- Faible consommation d'énergie
Applications
- Communication d'urgence en cas d'incendie
- Métro, communication par tunnel
- Système de conduite
- Talkie-walkie duplex intégral de haute qualité
- système de conférence téléphonique
- Construire un système de sécurité communautaire
- Système d'interphone de sécurité pour scénarios spéciaux
- Casque talkie-walkie
- Talkie-walkie pour mission spéciale

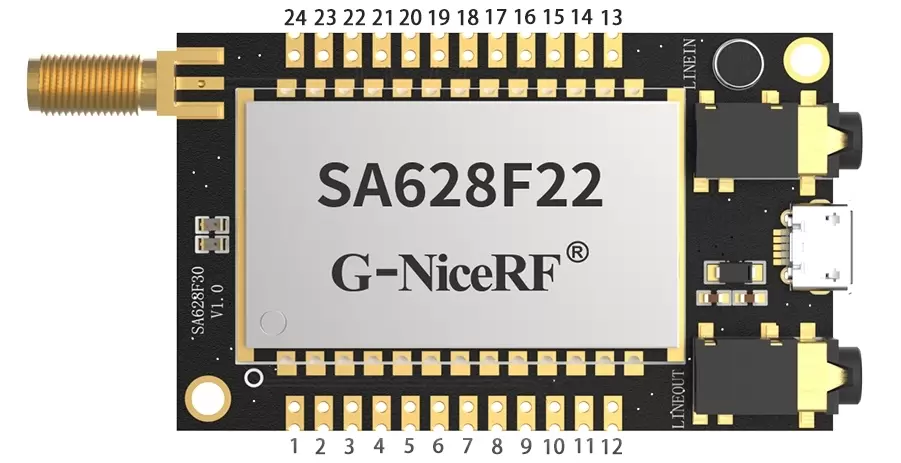

| Numéro de broche | Nom de la broche | Description |
| 1 | VCC | VCC (3,3-5,5 V) |
| 2,8,11,17 | GND | Sol |
| 3 | SDIN | ExterneI2S (0-3,3 V) |
| 4 | BCLK | ExterneI2S (0-3,3 V) |
| 5 | WS | ExterneI2S (0-3,3 V) |
| 6 | VOL-ADJ | Une résistance variable de 50 K est recommandée, voir *5 ci-dessus |
| 7 | SD | ExterneI2S (0-3,3 V) |
| 9 | MCLK | ExterneI2S (0-3,3 V) |
| 10 | CS | 0 : dormir, 1 : travailler, tirer vers le haut en interne. |
| 12 | PTT | Appuyez pour parler, 0 : mode RX, 1 : mode Tx. Tirez vers le haut en interne. |
| 13 | MIC_N | Connecté avec un microphone externe Voir *3 ci-dessus. |
| 14 | MIC_P | |
| 15 | SPK+ | Connectez-vous avec un haut-parleur 8 ohms 2 W |
| 16 | SPK- | |
| 18 | SORTIE DE LIGNE | Sortie ligne, non amplifiée, peut piloter des écouteurs et un casque |
| 19 | Réservé | Caroline du Nord |
| 20 | LINEIN | Entrée de ligne, maximum 1 VRMS |
| 21 | 8 | le commutateur RF embarqué à 16 canaux, par exemple. Lorsque le commutateur rotatif passe au canal 11 , la sortie (8, 4, 2, 1) est : 1011 : canal 11 |
| 22 | 4 | |
| 23 | 2 | |
| 24 | 1 |
