SA326 : Module audio sans fil à faible latence et haute fidélité

SA326 : Module audio sans fil à faible latence et haute fidélité

NiceRF a lancé le nouveau module audio sans fil SA326, à faible latence, longue distance, à taux d'échantillonnage élevé et haute fidélité. La série SA326 comprend le module émetteur SA326-TX et le module récepteur SA326-RX. Ce produit est une carte d'application pour les modules SA316-TX et SA316-RX. Il est opérationnel dès la mise sous tension. La fréquence du module peut également être réglée directement via un logiciel PC. La taille du son et d'autres paramètres simplifient considérablement le développement. Ce produit est largement utilisé dans les applications exigeant une qualité sonore relativement élevée.

Contactez-nous

TÉLÉCHARGER

Paramètre	Conditions de test	Min .	Typ .	Max .	Unité
Plage de tension de fonctionnement		3.3	4.2	5	V
Plage de température de fonctionnement		-20	25	60	°C
Plage de fréquences de fonctionnement	@UHF	500		980	MHz
Plage de fréquences de fonctionnement	@VHF	160		270	MHz
Délai de transmission et de réception audio			4		MS
Débit en bauds du port série			9600		bps
Consommation actuelle
Courant de veille （ SA326-RX)			< 45		uA
Courant de veille （ SA326F30-TX )			< 20		uA
Courant de réception （ SA326-RX)	@VCC= 4,2 V		< 1 40		mA
Courant de transmission （ SA326-TX ）	@ Ne transmet pas		< 75		mA
Courant de transmission （ SA326-TX ）	@ Pendant la transmission		<1 20		mA
Courant d'émission （ SA326F30-TX ）	@Ne transmet pas, 5 v		< 75		mA
Courant d'émission （ SA326F30-TX ）	@ Pendant la transmission , 5v 30dBm		< 700		mA
Transmettre le paramètre
Puissance de transmission	@VCC= 4,2 V	9	1 0	11	dBm
Puissance de transmission	@VCC= 5,0 V	29	30	31	dBm
plage de puissance d'émission	@VCC= 4,2 V	0		10	dBm
plage de puissance d'émission	@VCC= 5,0 V	20		30	dBm
Bande passante d'émission （ BW)			300		kHz
Rapport de puissance des canaux adjacents （ ACPR ）	à 600 kHz		-6 0		dB c
Tension d'entrée maximale du microphone			0,3	1. 5	Valeurs efficaces
Plage de réponse en fréquence audio		30		20 000	Hz
Recevoir les paramètres
Sensibilité de réception			- 96		dBm
Amplitude de sortie audio (différentielle)			400		mV efficace
Résistance de la sortie audio			600		Ohm
Résistance de pilotage LOUT+, ROUT+			16-32		Ohm
Résistance de commande SPKP, SPKN			4-8		Ohm
Rapport signal sur bruit (SNR)	@1KHz ，		86		dB
Distorsion harmonique totale (THD)	@48K Taux d'échantillonnage e		0,07		%

Taper	Audio sans fil
Puissance de sortie	10 mW

Caractéristiques du module audio sans fil SA326

Bande de fréquence UHF : 500 MHz/868/915 MHz, bande de fréquence UHF : 500~980 MHz, bande de fréquence VHF : 160~270 MHz
La distance de transmission est de 200 mètres en zone ouverte
Sensibilité de réception : -96 dBm
Rapport signal/bruit audio : 86 dB
Réponse en fréquence : 30 Hz-20 KHz
Le délai entre l'entrée du microphone et la sortie audio est inférieur à 3 ms
Méthode de modulation numérique : pi/4 DQPSK
Bande passante occupée : < 300 KHz
Taux de transmission : 204,8 Ksps
Taux d'échantillonnage : 48 kHz

Applications du module audio sans fil SA326

Les enceintes filaires deviennent des enceintes sans fil
microphone sans fil
Casque sans fil
Transmission audio sans fil de haute qualité

SA326-TX

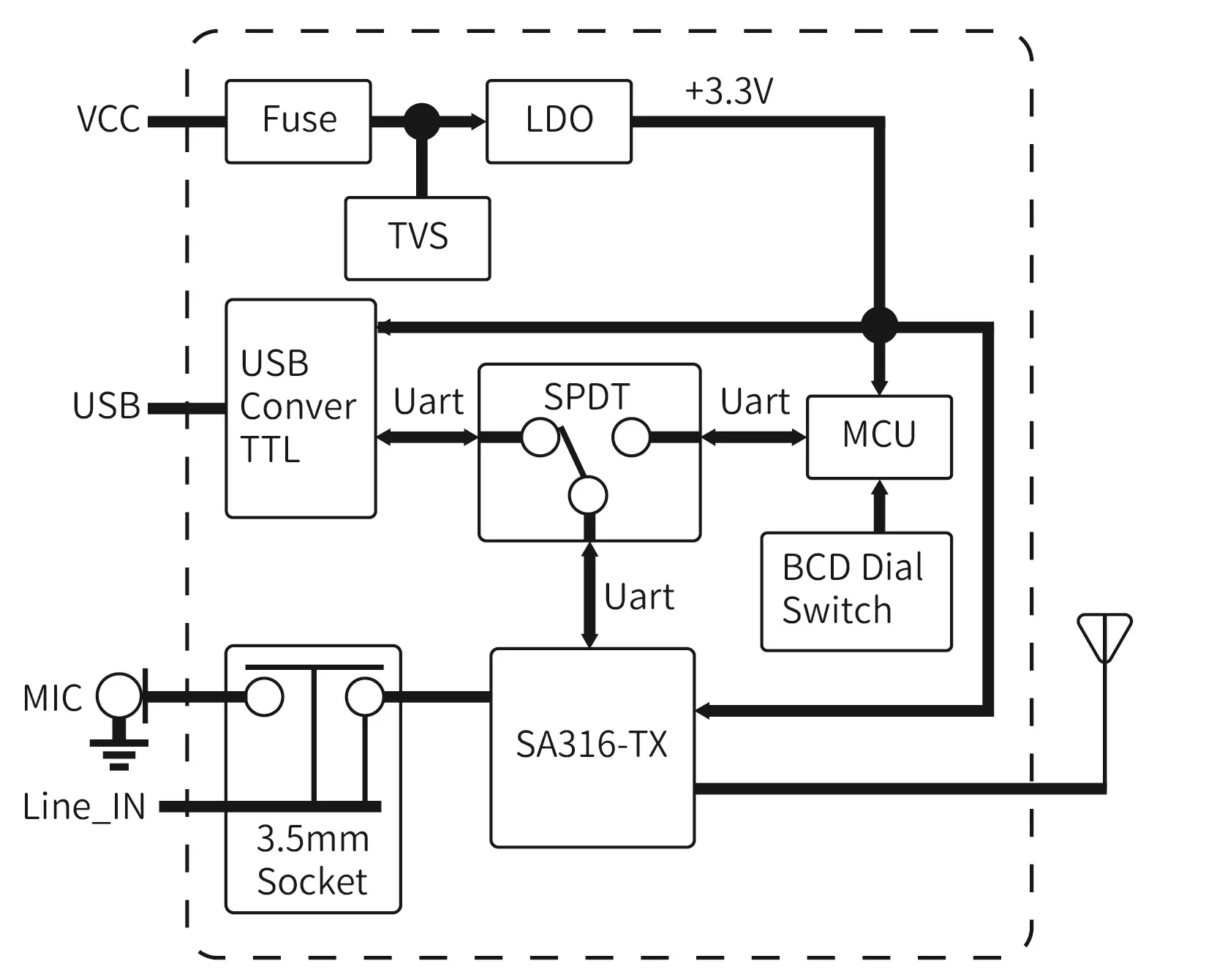

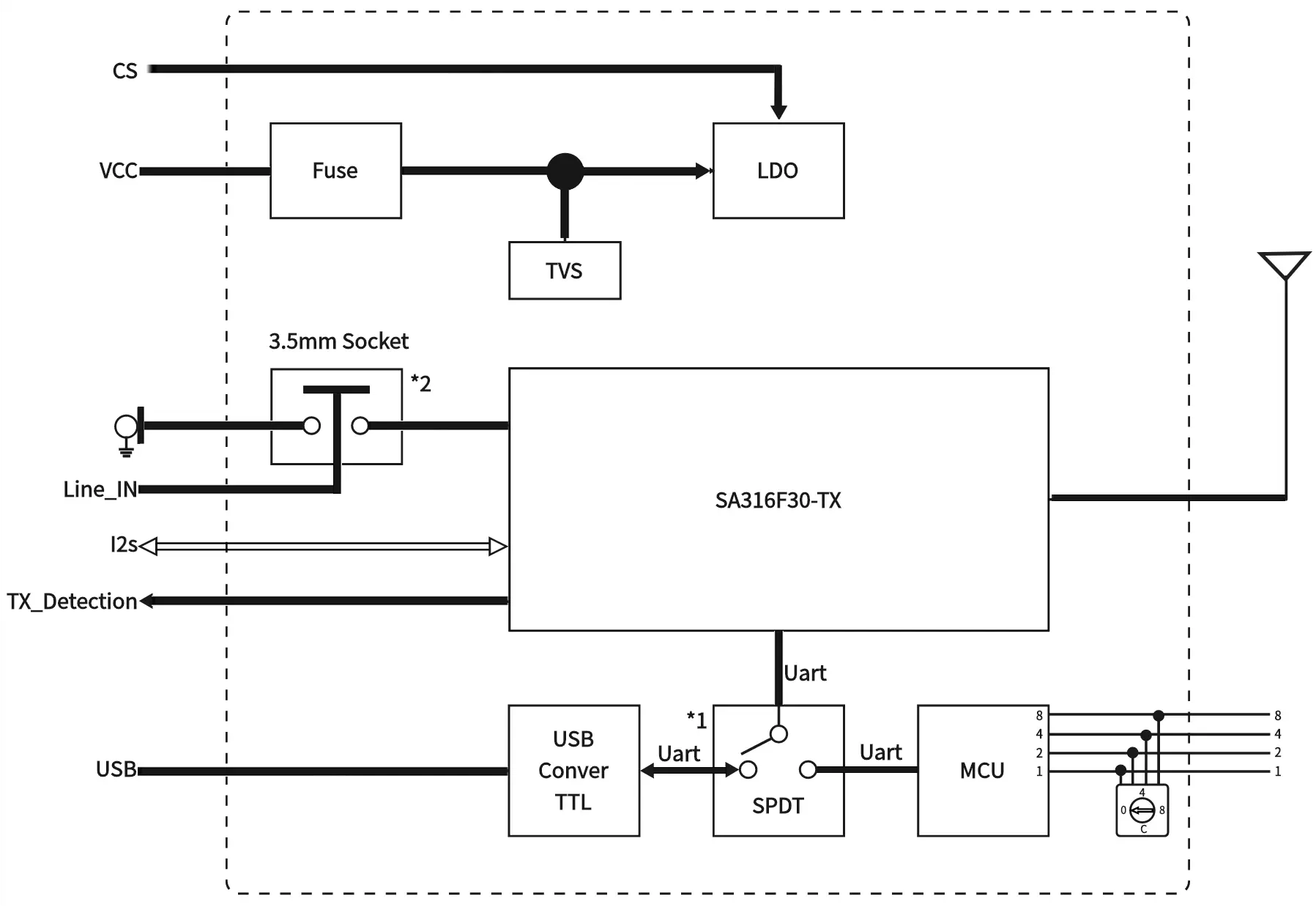

Circuit d'application du module de transmission audio sans fil SA326

SA326F30-RX

Module audio sans fil

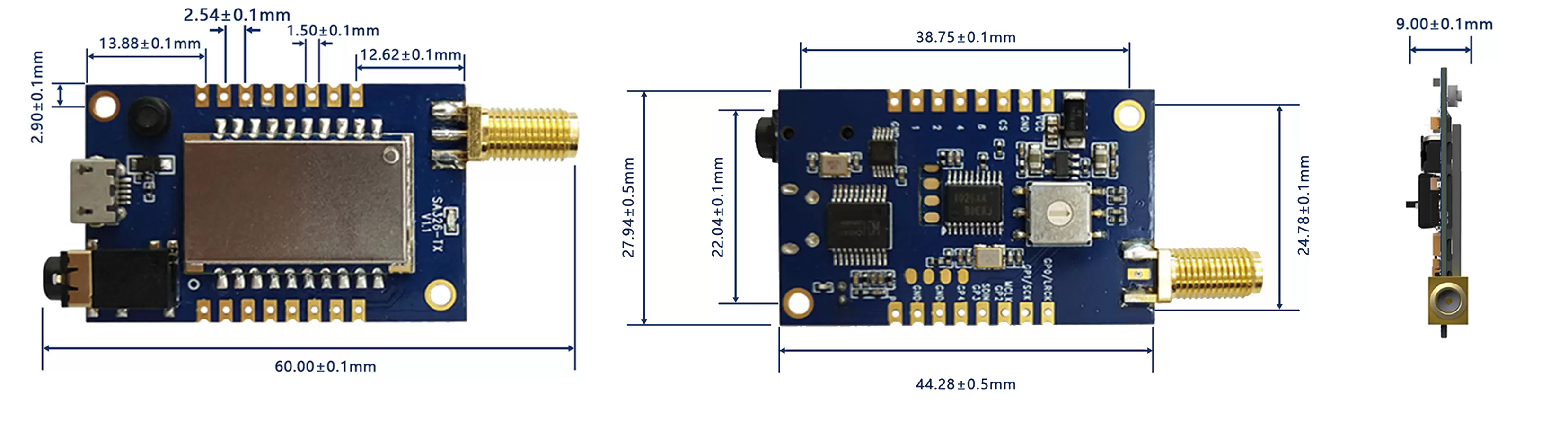

SA326-TX

Module audio sans fil

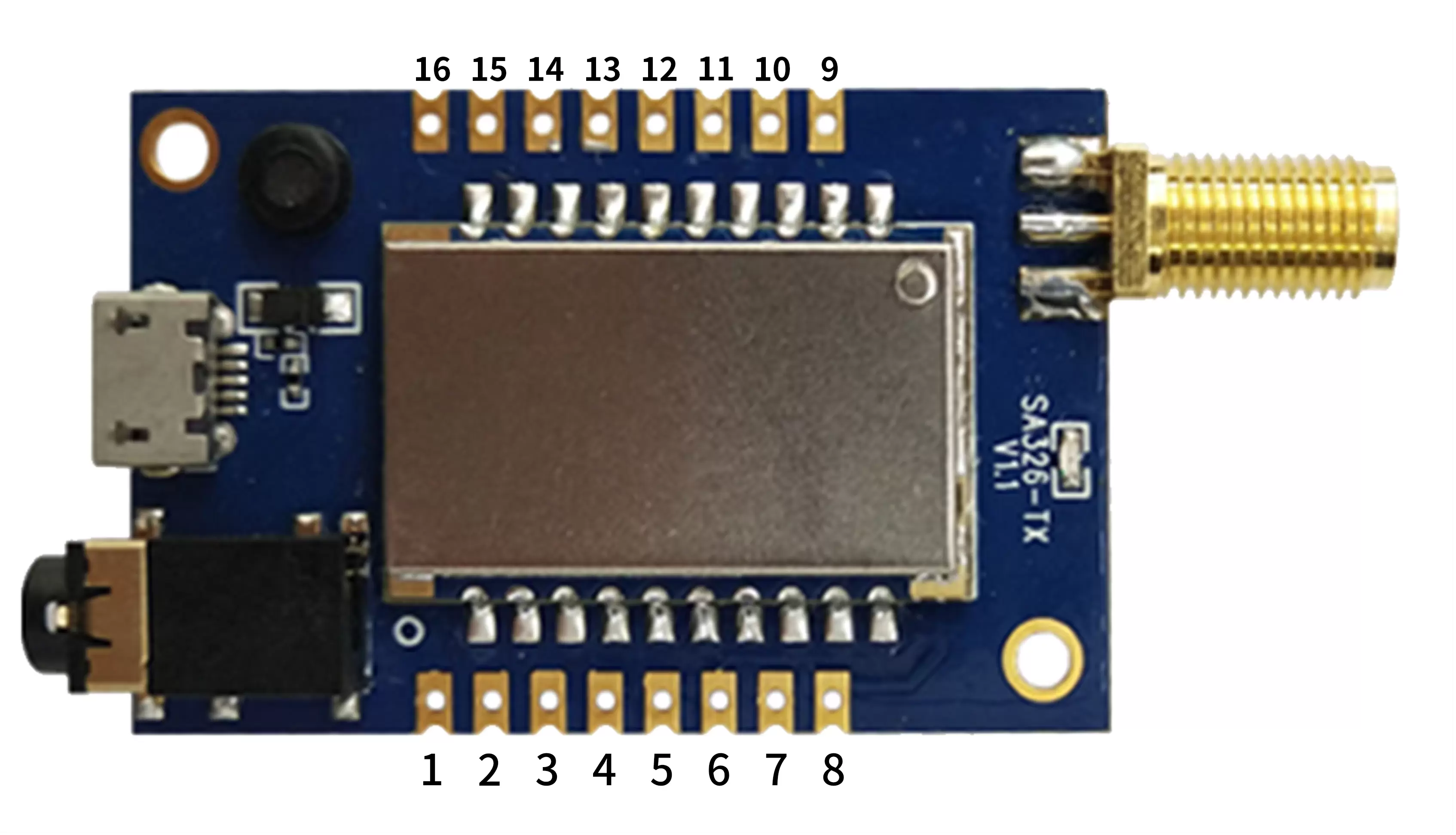

Broche N°	Nom de la broche	E/S	Niveau standard	Description
1	GND		0	Connectez le pôle négatif de l'alimentation
2	1	je	0-3,3 V	Fréquence 16 canaux encodage 8421, le premier chiffre, sortie par défaut « 1 »
3	2	je	0-3,3 V	Codage de fréquence 16 canaux 8421, deuxième bit, sortie par défaut « 1 »
4	4	je	0-3,3 V	Codage de fréquence 16 canaux 8421, le 4ème bit, sortie par défaut « 1 »
5	8	je	0-3,3 V	Fréquence 16 canaux encodage 8421, le 8ème bit, sortie par défaut « 1 »
6	CS	E/S	0-3,3 V	Connecté en interne à l'EN du LDO, abaisse la dormance, pull-up interne, sortie par défaut « 1 »
7	GND		0	Connectez le pôle négatif de l'alimentation
8	VCC		3,3-6 V	Pôle positif de l'alimentation externe. (Valeur typique : 4 V)
9	GPIO0	E/S	0-3,3 V	Connecté en interne au GPIO0 du SA316-TX, lors de l'utilisation du mode I2S, il peut être configuré comme LRCK
10	GPIO1	E/S	0-3,3 V	Connecté en interne au GPIO1 du SA316-TX, lors de l'utilisation du mode I2S, il peut être configuré comme SCK
11	GPIO2	E/S	0-3,3 V	Connecté en interne au GPIO2 du SA316-TX, lors de l'utilisation du mode I2S, il peut être configuré comme MCLK
12	GPIO3	E/S	0-3,3 V	Connectez-vous au GPIO3 du SA316-TX, il peut être configuré comme SDIN lors de l'utilisation du mode I2S
13	GPIO4	Je/0	0-3,3 V	GPIO4 avec puce audio interne
14,15	GND		0	Connectez le pôle négatif de l'alimentation
16	MIC_P	je		Borne positive d'entrée du microphone (le meilleur signal est inférieur à 300 mVrms)

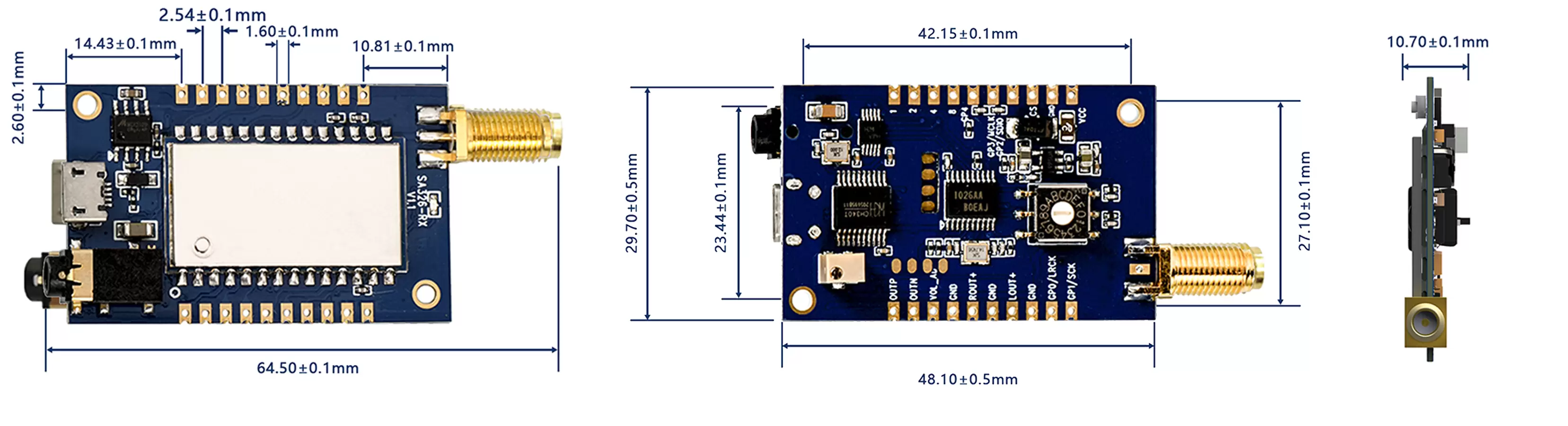

SA326-RX

Module audio sans fil

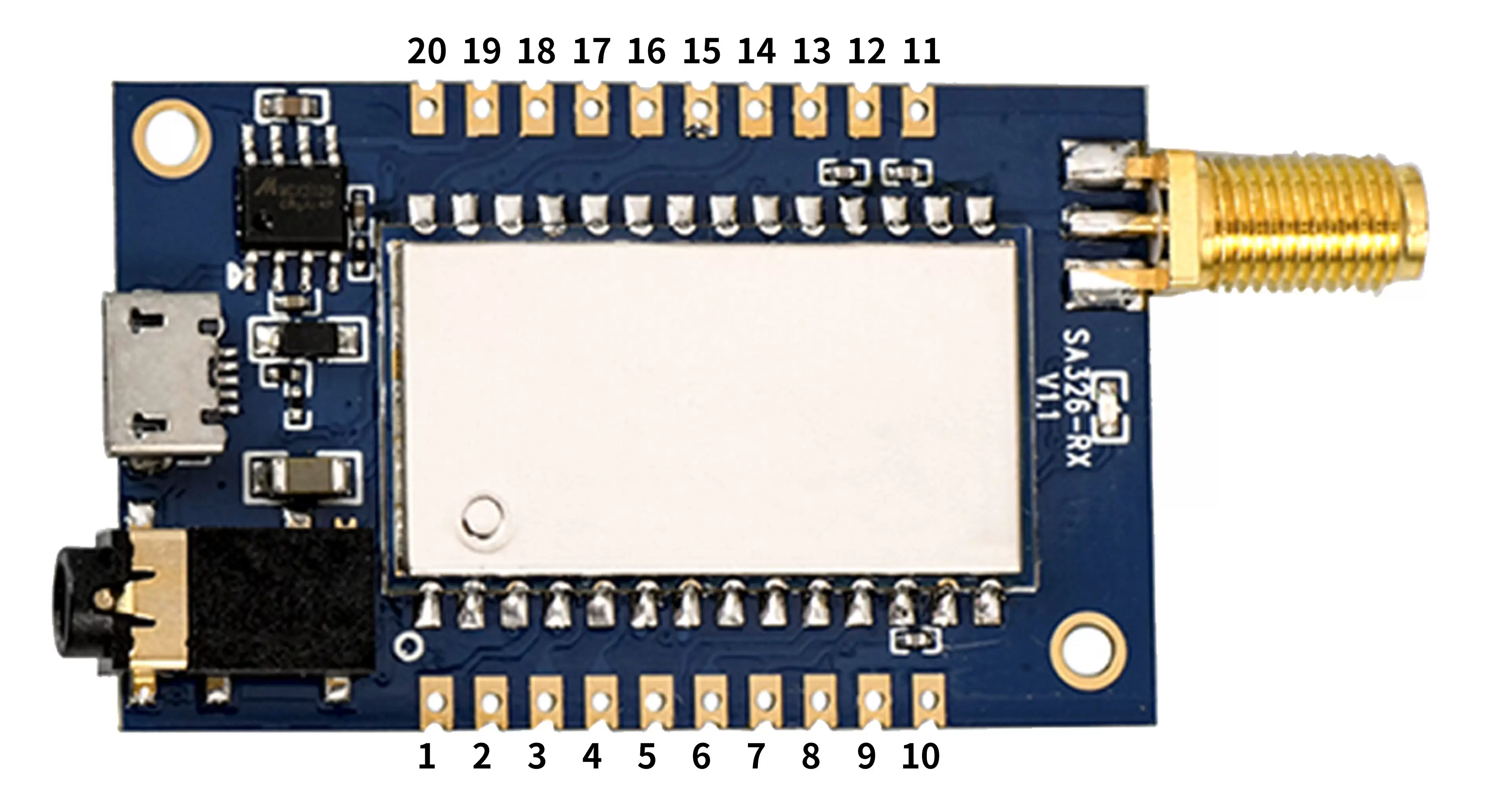

Broche N°	Nom de la broche	E/S	Niveau standard	Description
1	1	je	0-3,3 V	Fréquence 16 canaux encodage 8421, le premier chiffre, sortie par défaut « 1 »
2	2	je	0-3,3 V	Codage de fréquence 16 canaux 8421, deuxième bit, sortie par défaut « 1 »
3	4	je	0-3,3 V	Codage de fréquence 16 canaux 8421, le 4ème bit, sortie par défaut « 1 »
4	8	je	0-3,3 V	Fréquence 16 canaux encodage 8421, le 8ème bit, sortie par défaut « 1 »
5	GPIO4	E/S	0-3,3 V	Connectez-vous au GPIO4 du SA316-RX
6	GPIO3	E/S	0-3,3 V	Connecté en interne au GPIO3 du SA316-RX, il peut être configuré comme MCLK lors de l'utilisation du mode I2S
7	GPIO2	E/S	0-3,3 V	Connecté en interne au GPIO2 du SA316-RX, lors de l'utilisation du mode I2S, il peut être configuré comme SDIO
8	CS	E/S	0-3,3 V	Connecté en interne à l'EN du LDO, abaisse la dormance, pull-up interne, sortie par défaut « 1 »
9	GND	je	0	Connectez le pôle négatif de l'alimentation
10	VCC	je	3,3-6 V	Pôle positif de l'alimentation externe. (Valeur typique : 4 V)
11	GPIO1	E/S	0-3,3 V	Connecté en interne au GPIO1 du SA316-RX, lors de l'utilisation du mode I2S, il peut être configuré comme SCK
12	GPIO0	E/S	0-3,3 V	Connecté en interne au GPIO0 du SA316-RX, lors de l'utilisation du mode I2S, il peut être configuré comme LRCK
13	GND	je	0	Connectez le pôle négatif de l'alimentation
14	LOUL LOUT+	O		Connectez-vous à LOUT+ du SA316-RX, qui peut piloter directement les écouteurs
15	GND	je	0	Connectez le pôle négatif de l'alimentation
16	ROUT+	O		Connectez-vous à ROUT+ du SA316-RX, qui peut piloter directement les écouteurs
17	GND	je	0	Connectez le pôle négatif de l'alimentation
18	VOL-ADJ	je	3.33. 3,3 V	Broche de réglage du volume, le module a été connecté à un potentiomètre réglable de 50 000 ohms et un potentiomètre externe peut être connecté
19	SPKN	O		Broche de sortie de l'amplificateur de puissance, haut-parleur externe 4 ohms ou 8 ohms 2 W
20	SPKP	O		Broche de sortie de l'amplificateur de puissance, haut-parleur externe 4 ohms ou 8 ohms 2 W

SA326-TX

Module audio sans fil

SA326-RX

Module audio sans fil haute fidélité

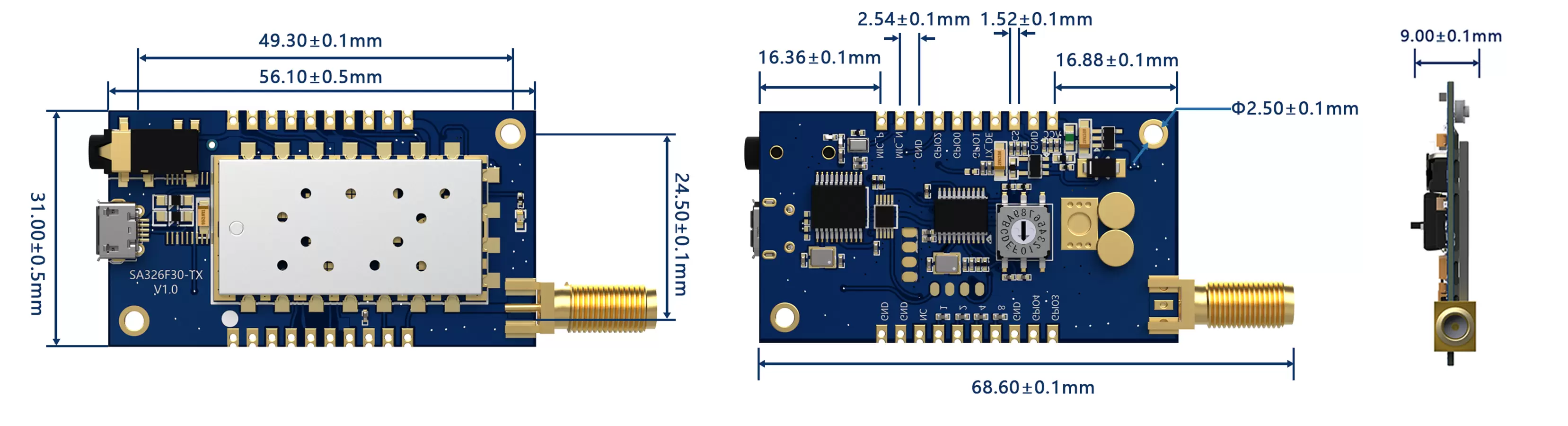

SA326F30-TX

Module audio sans fil SA326-RX

SA326 : Module audio sans fil à faible latence et haute fidélité

Caractéristiques du module audio sans fil SA326

Applications du module audio sans fil SA326
