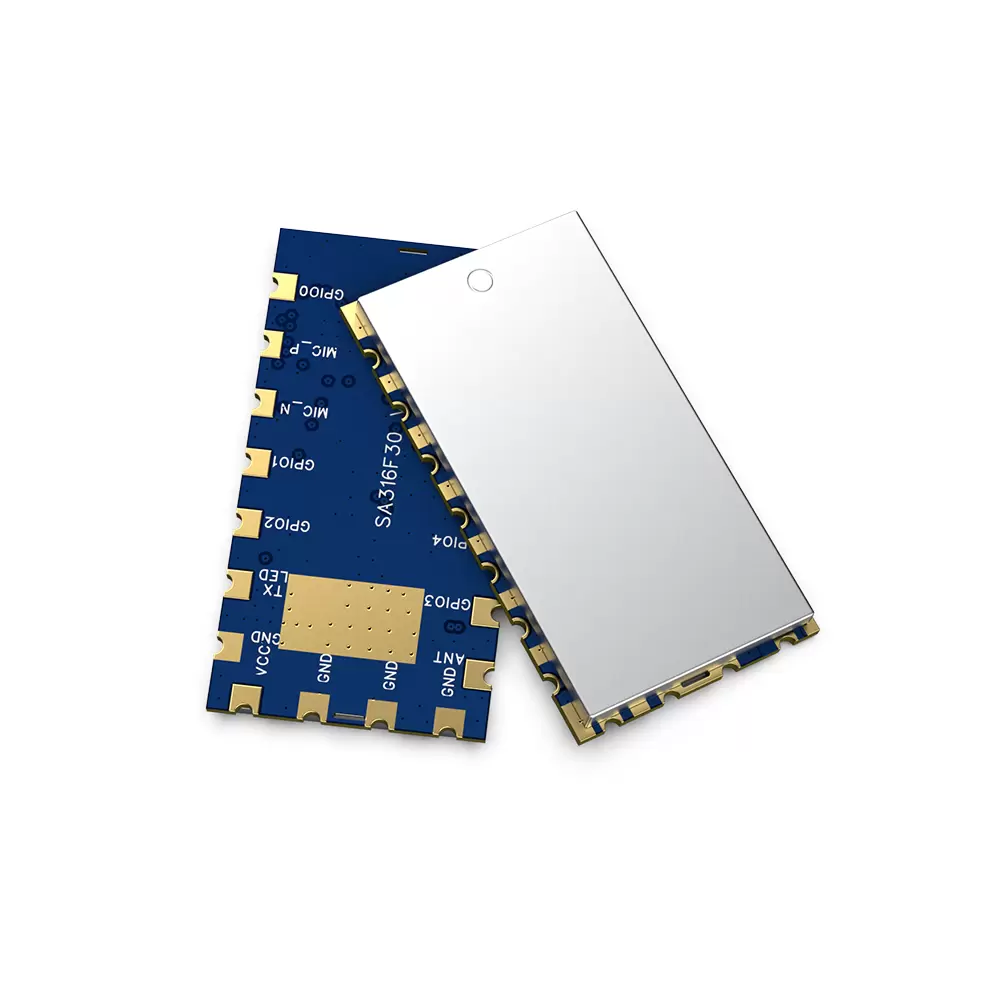

SA316F30 : module audio sans fil haute fidélité 1 W

Plage de tension de fonctionnement

@SA316S-TX,

SA316-RX　

2.8

3.3

3.6

V

@SA316F30

3.3

4.0

5.0

Plage de température de fonctionnement

-20

25

60

°C

Plage de fréquences de fonctionnement

@UHF

500

540

MHz

800

890

MHz

890

980

MHz

@VHF

160

270

MHz

Délai de transmission et de réception audio

4

MS

Débit en bauds du port série

9600

bps

Consommation actuelle

Dormircourant (SA316-RX)

<0,4

mA

Courant de sommeil

5

10

uA

m A

Courant de réception (SA316-RX)

@VCC=3,3V　

< 115

m A

Courant de transmission (SA316S-TX)

@  Pendant la transmission　

< 100

mA

@Ne transmet pas

<54

mA

Courant de transmission (SA316F30-TX)

@Pendant la transmission, 5 v　

< 700

mA

@ Ne transmet pas, 5 V

<60

mA

Transmettre le paramètre

Puissance de transmission

@SA316S-TX,

VCC=3,3V

9

10

11

dBm

@SA316F30-TX,

VCC = 5,0 V

29

30

31

dBm

Bande passante d'émission ( BW)

300

kHz

Rapport de puissance des canaux adjacents （ ACPR ）

à 600 kHz

-60

dBc

Tension d'entrée maximale du microphone

0,1

1.0

Valeurs efficaces

Plage de réponse en fréquence audio

30

20 000

Hz

Recevoir les paramètres

Sensibilité de réception

-96

dBm

Amplitude de sortie audio (différentielle)

400

mVrms

Résistance de la sortie audio

600

Ohm

Rapport signal sur bruit (SNR)

à 1 kHz

86

dB

Distorsion harmonique totale (THD)

@48K Taux d'échantillonnage

0,07

%

1

TXD

O

0-3,3 V

Sortie de données série

2

RXD

je

0-3,3 V

Entrée de données série

3

ENSEMBLE

je

0-3,3 V

Fonction temporairement réservée

4

CS

je

0-3,3 V

Broche de veille du module (travail de bas niveau, veille de haut niveau)

5

GPIO4

I/0

0-3,3 V

GPIO4 de la puce audio intégrée

6

GPIO3

E/S

0-3,3 V

Le GPIO3 de la puce audio intégrée peut être configuré comme SDIN lors de l'utilisation du mode I2S

7

FOURMI

0

Sortie de signal RF, connexion à une antenne de 50 ohms

8.9,10,12

GND

0V

Connectez-vous au pôle négatif de l'alimentation

11

VCC

+3,3-5,0 V

Entrée d'alimentation positive (+3,3 V-5,0 V, typiquement 4,2 V)

13

TXLED

O

0-3,3 V

Indication de sortie : élevée lors de la transmission, faible lorsqu'elle ne l'est pas.

14

GPIO2

E/S

0-3,3 V

Connectez le GPIO2 de la puce audio au mode I2S en tant que MCLK.

15

GPIO1

E/S

0-3,3 V

Connectez GPIO1 de la puce audio au mode I2S en tant que SCK.

16

MIC_N

je

Extrémité négative de l'entrée du microphone, connectez-la à GND

17

MIC_P

je

Extrémité positive de l'entrée du microphone (le meilleur signal est inférieur à 200 mVrms)

18

GPIO0

E/S

0-3,3 V

Le GPIO0 de la puce audio intégrée peut être configuré comme LRCK lors de l'utilisation du mode I2S
