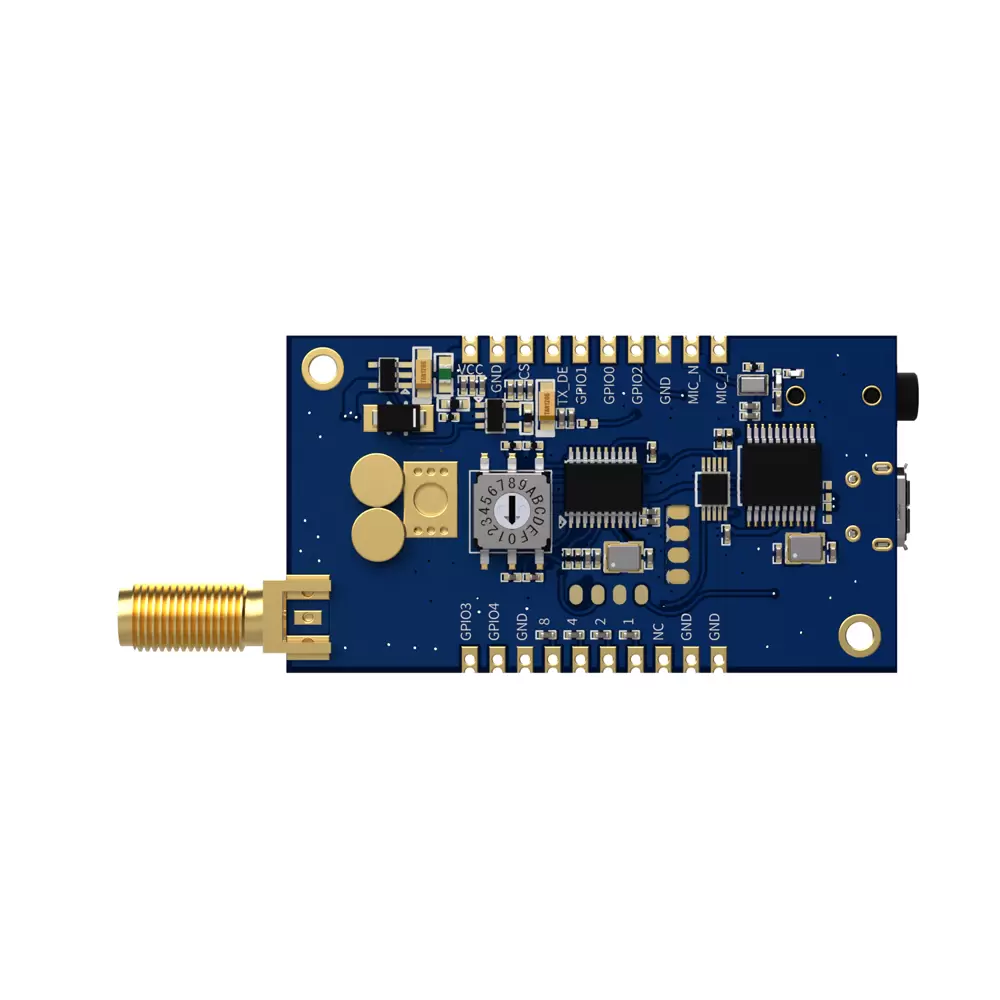

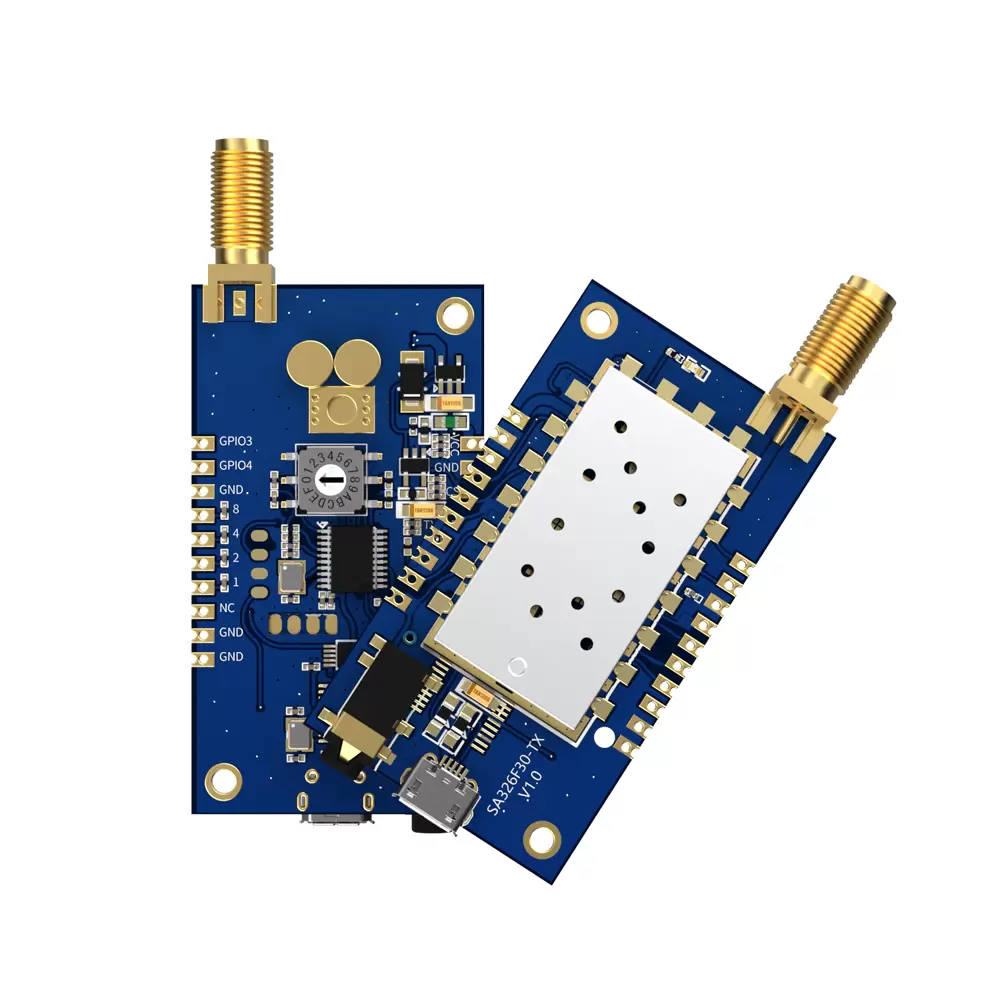

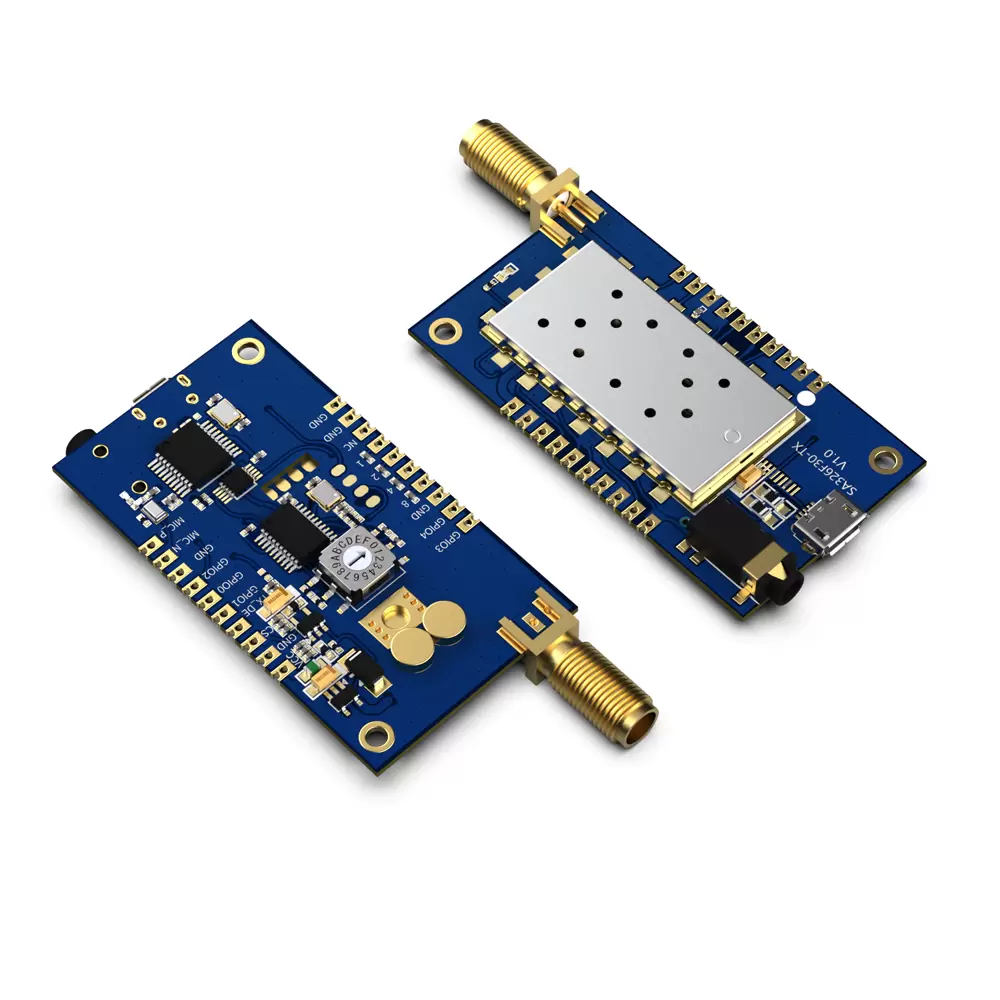

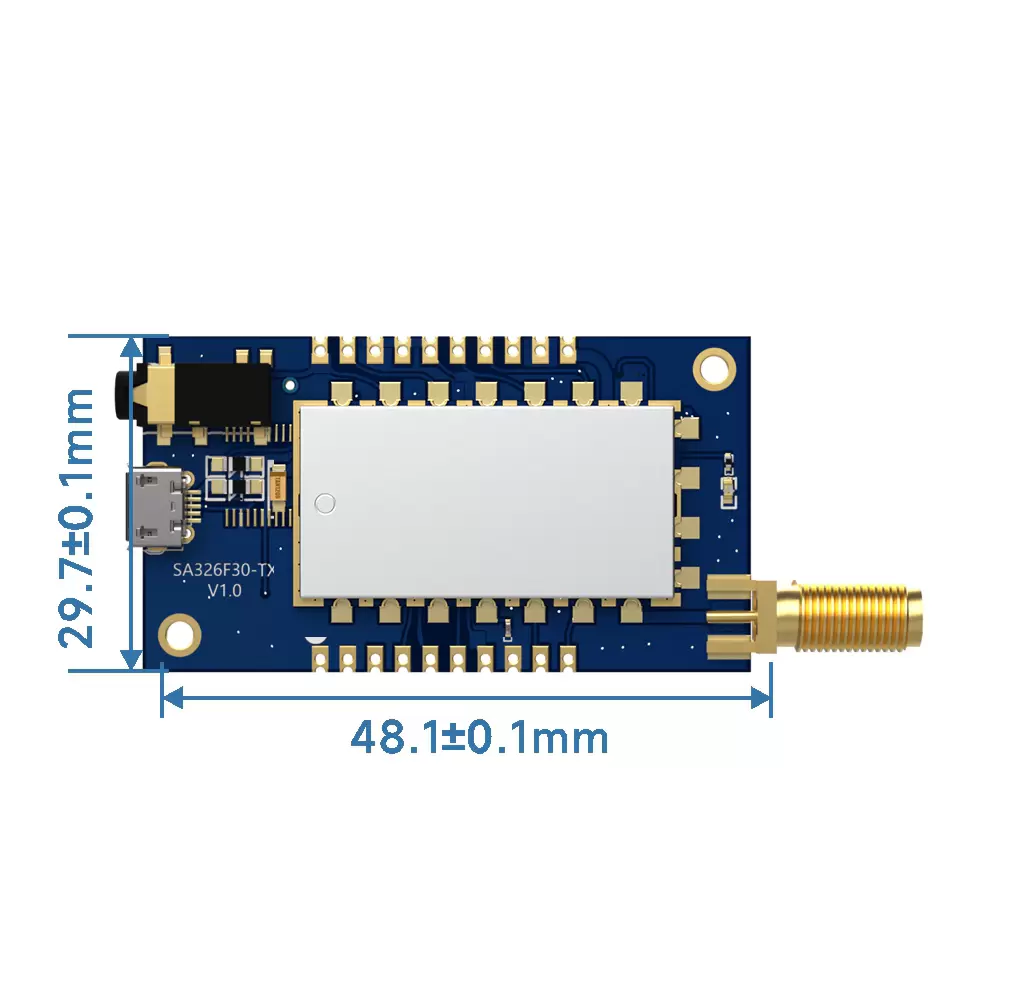

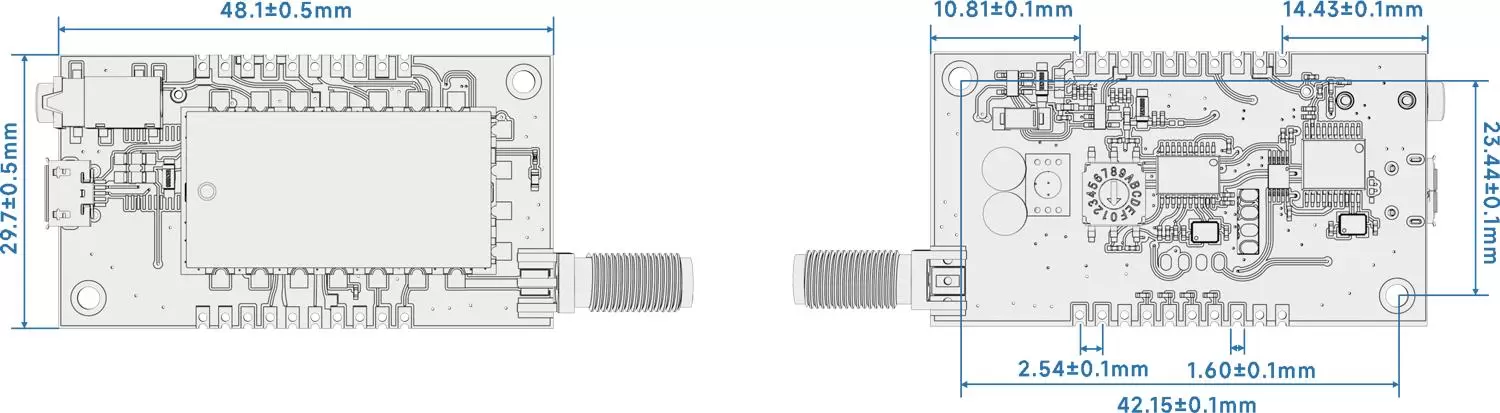

SA326F30 : Module audio sans fil à faible latence et taux d'échantillonnage de 48 K

Plage de tension de fonctionnement

3.3

4.2

5

V

Plage de température de fonctionnement

-20

25

60

°C

Plage de fréquences de fonctionnement

@UHF

500

980

MHz

@VHF

160

270

MHz

Délai de transmission et de réception audio

4

MS

Débit en bauds du port série

9600

bps

Consommation actuelle

Courant de veille （ SA326-RX)

< 45

uA

Courant de veille （ SA326F30-TX )

< 20

uA

Courant de réception （ SA326-RX)

@VCC= 4,2 V　

< 1 40

mA

Courant de transmission （ SA326-TX ）

@ Ne transmet pas　

< 75

mA

@  Pendant la transmission

<1 20

mA

Courant d'émission （ SA326F30-TX ）

@Ne transmet pas, 5 v　

< 75

mA

@ Pendant la transmission , 5v 30dBm　

< 700

mA

Transmettre le paramètre

Puissance de transmission

@VCC= 4,2 V

9

1 0

11

dBm

@VCC= 5,0 V

29

30

31

dBm

plage de puissance d'émission

@VCC= 4,2 V

0

10

dBm

@VCC= 5,0 V

20

30

dBm

Bande passante d'émission ( BW)

300

kHz

Rapport de puissance des canaux adjacents （ ACPR ）

à 600 kHz

-6 0

dB c

Tension d'entrée maximale du microphone

0,3​

1. 5

Valeurs efficaces

Plage de réponse en fréquence audio

30

20 000

Hz

Recevoir les paramètres

Sensibilité de réception

- 96

dBm

Amplitude de sortie audio (différentielle)

400

mV efficace​

Résistance de la sortie audio

600

Ohm

Résistance de pilotage LOUT+, ROUT+

16-32

Ohm

Résistance de commande SPKP, SPKN

4-8

Ohm

Rapport signal sur bruit (SNR)

@1KHz ，

86

dB

Distorsion harmonique totale (THD)

@48K Taux d'échantillonnage e

0,07

%

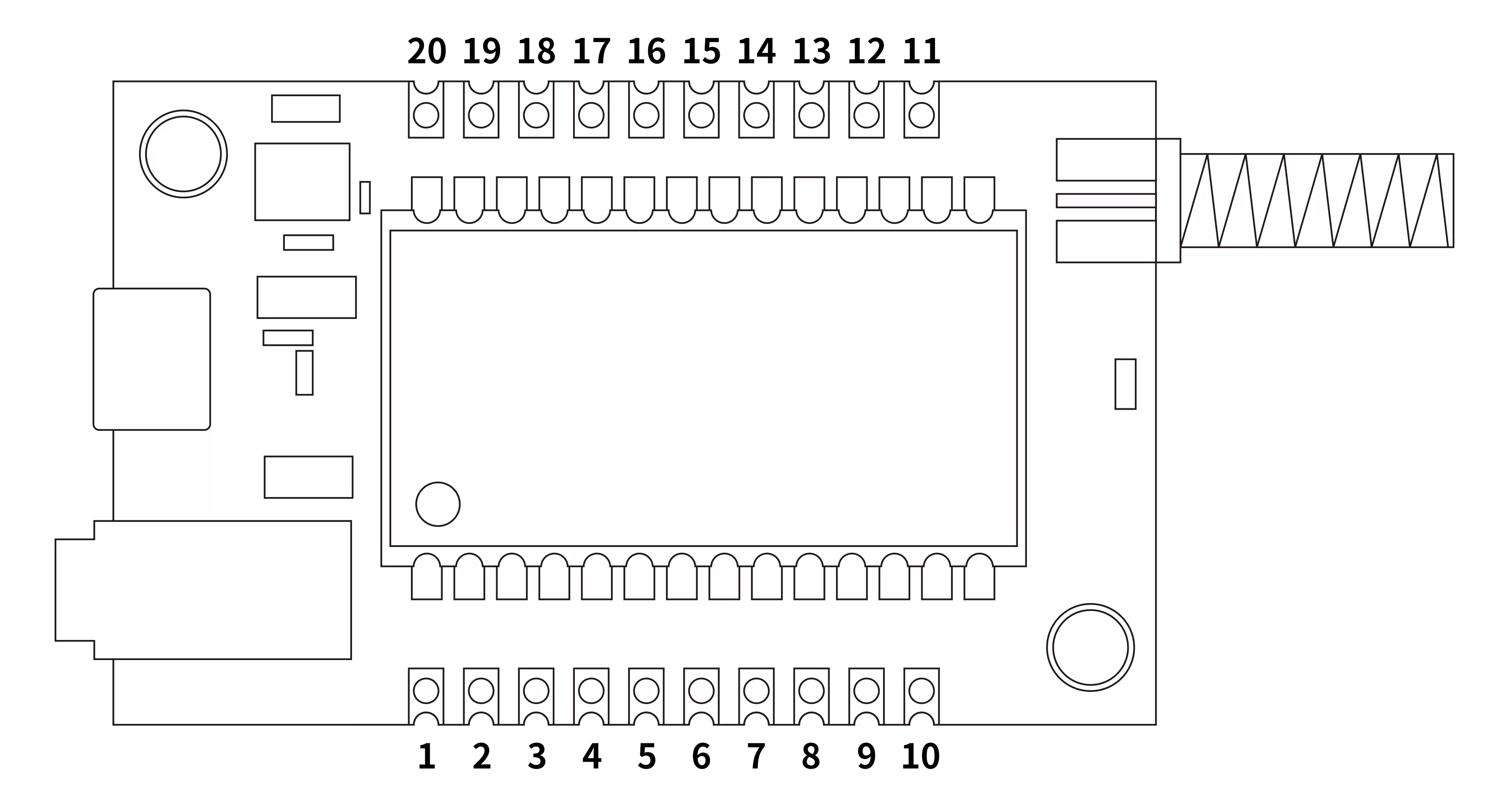

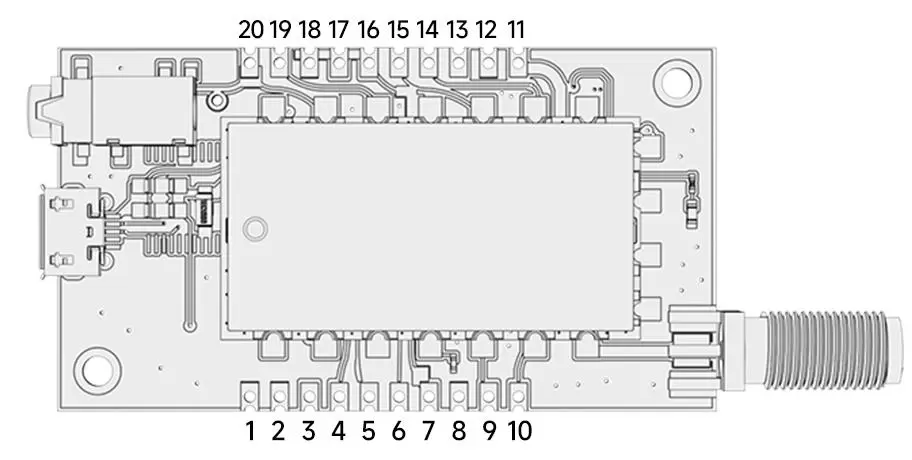

1, 2, 8, 12, 18

GND

0

Connectez le pôle négatif de l'alimentation

3

Caroline du Nord

4

1

je

0-3,3 V

Fréquence 16 canaux encodage 8421, le premier chiffre, sortie par défaut « 1 »

5

2

je

0-3,3 V

Codage de fréquence 16 canaux 8421, deuxième bit, sortie par défaut « 1 »

6

4

je

0-3,3 V

Fréquence 16 canaux encodage 8421, le 4ème bit, sortie par défaut « 1 »

7

8

je

0-3,3 V

Fréquence 16 canaux encodage 8421, le 8ème bit, sortie par défaut « 1 »

9

GPIO4

I/0

0-3,3 V

GPIO4 avec puce audio interne

10

GPIO3

E/S

0-3,3 V

Connectez-vous au GPIO3 du SA316 F30 -TX, il peut être configuré comme SDIN lors de l'utilisation du mode I2S

11

VCC

3,3-5 V

Pôle positif de l'alimentation externe. (Valeur typique : 4 V)

13

CS

je

0-5 V

Connecté en interne à l'EN du LDO, abaisse la dormance, pull-up interne, sortie par défaut « 1 »

14

TX_DE

O

0-3,3 V

La broche indicatrice de transmission est haute lors de la transmission et basse lorsqu'elle ne transmet pas.

15

GPIO1

E/S

0-3,3 V

Connecté en interne au GPIO1 du SA326F30-TX , lors de l'utilisation du mode I2S, il peut être configuré comme SCK

16

GPIO0

E/S

0-3,3 V

Connecté en interne au GPIO0 du SA326F30-TX , lors de l'utilisation du mode I2S, il peut être configuré comme LRCK

17

GPIO2

E/S

0-3,3 V

Connecté en interne au GPIO2 du SA326F30-TX

, lors de l'utilisation du mode I2S, il peut être configuré comme MCLK

19

MIC_N

je

L'entrée négative du microphone , elle  peut être connectée au pôle négatif du microphone ou mise à la terre.

20

MIC_P

je

Borne positive d'entrée du microphone (le meilleur signal est inférieur à

300 mVrms)
