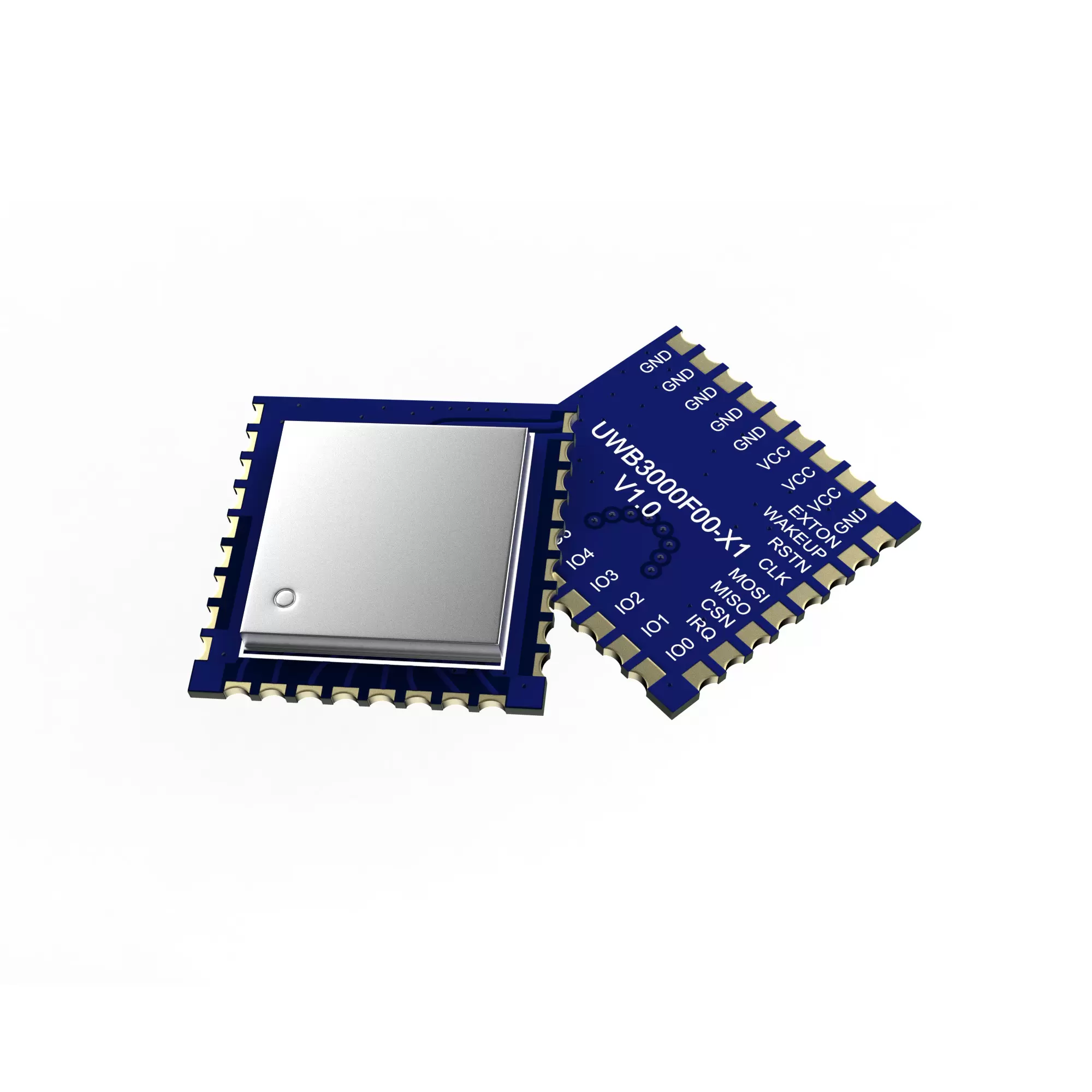

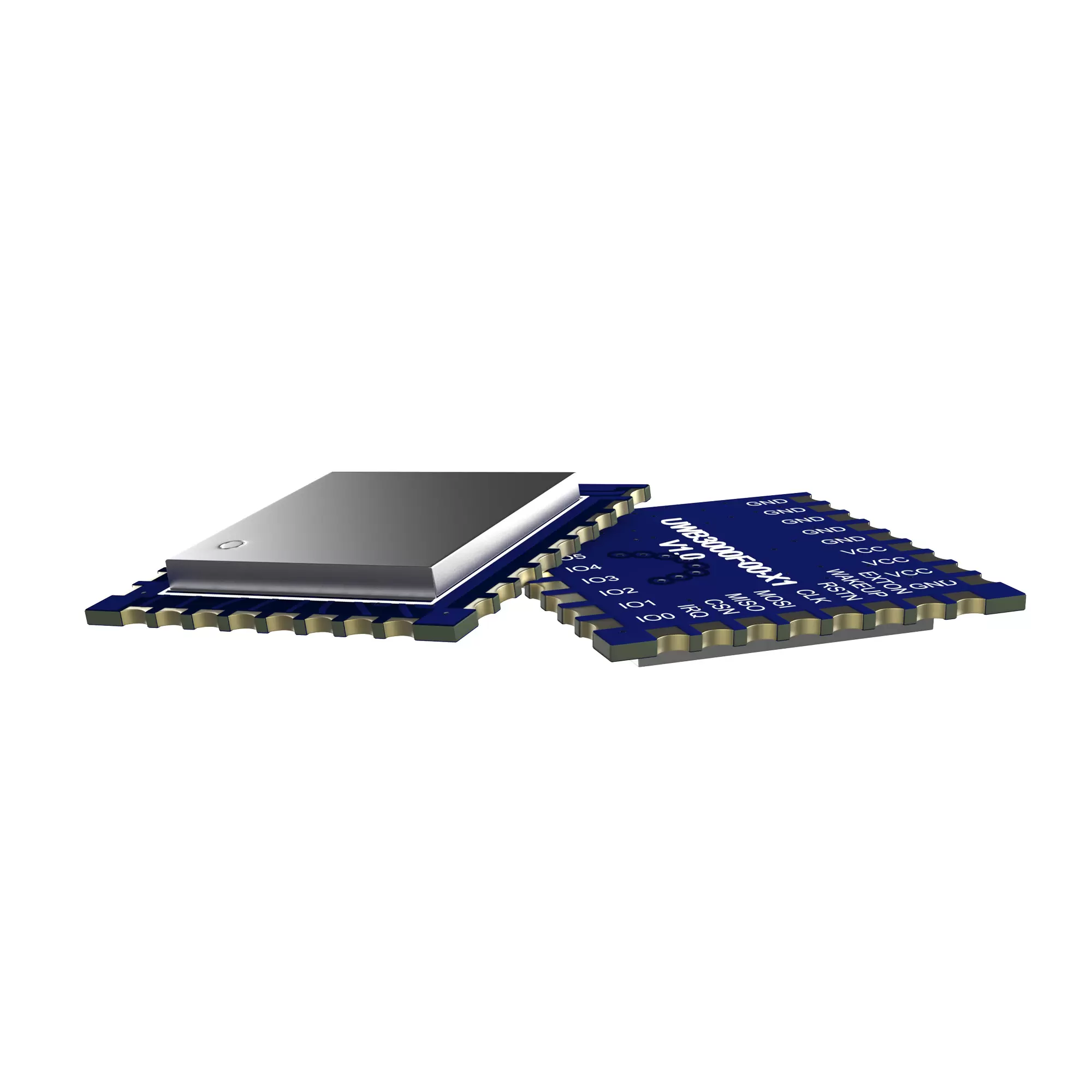

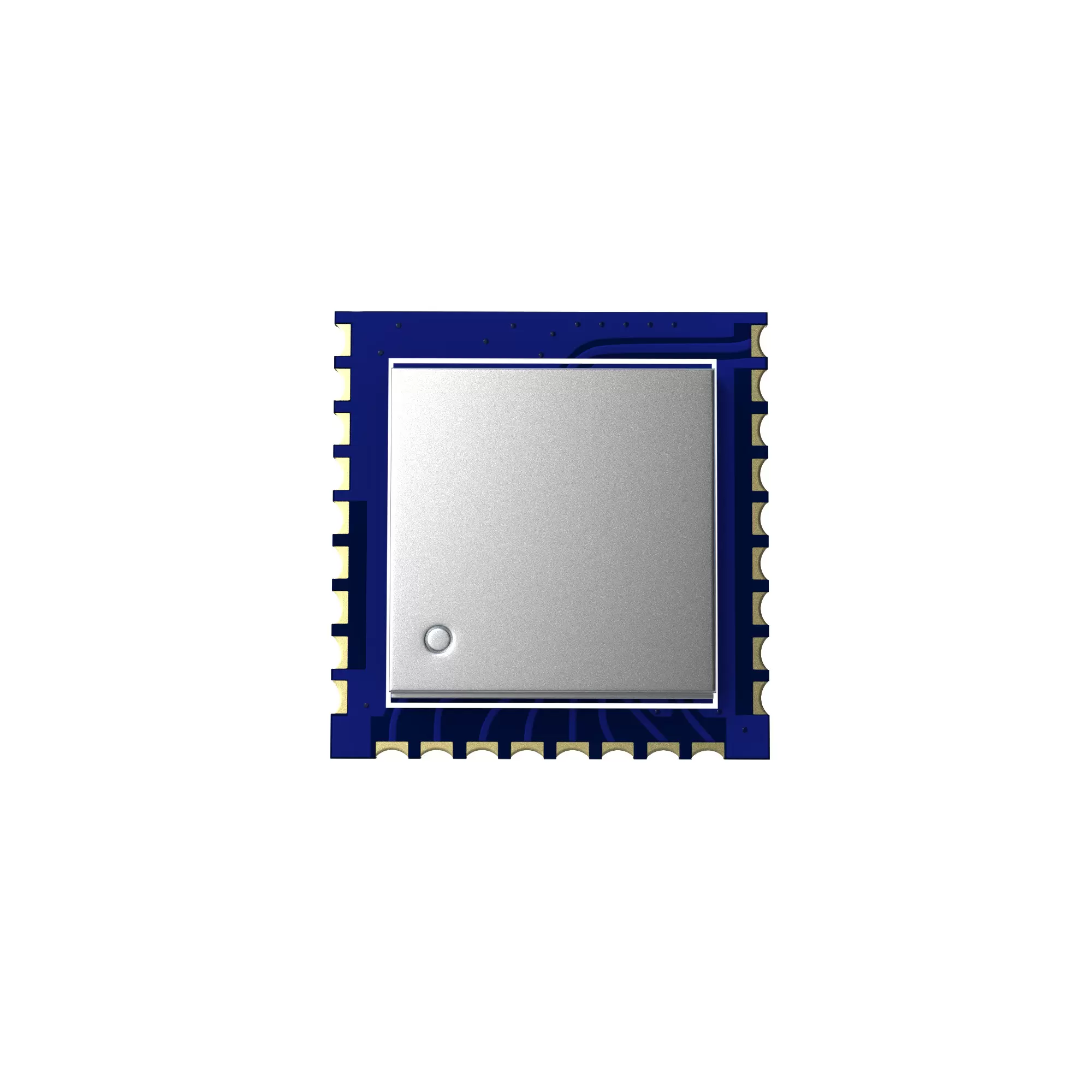

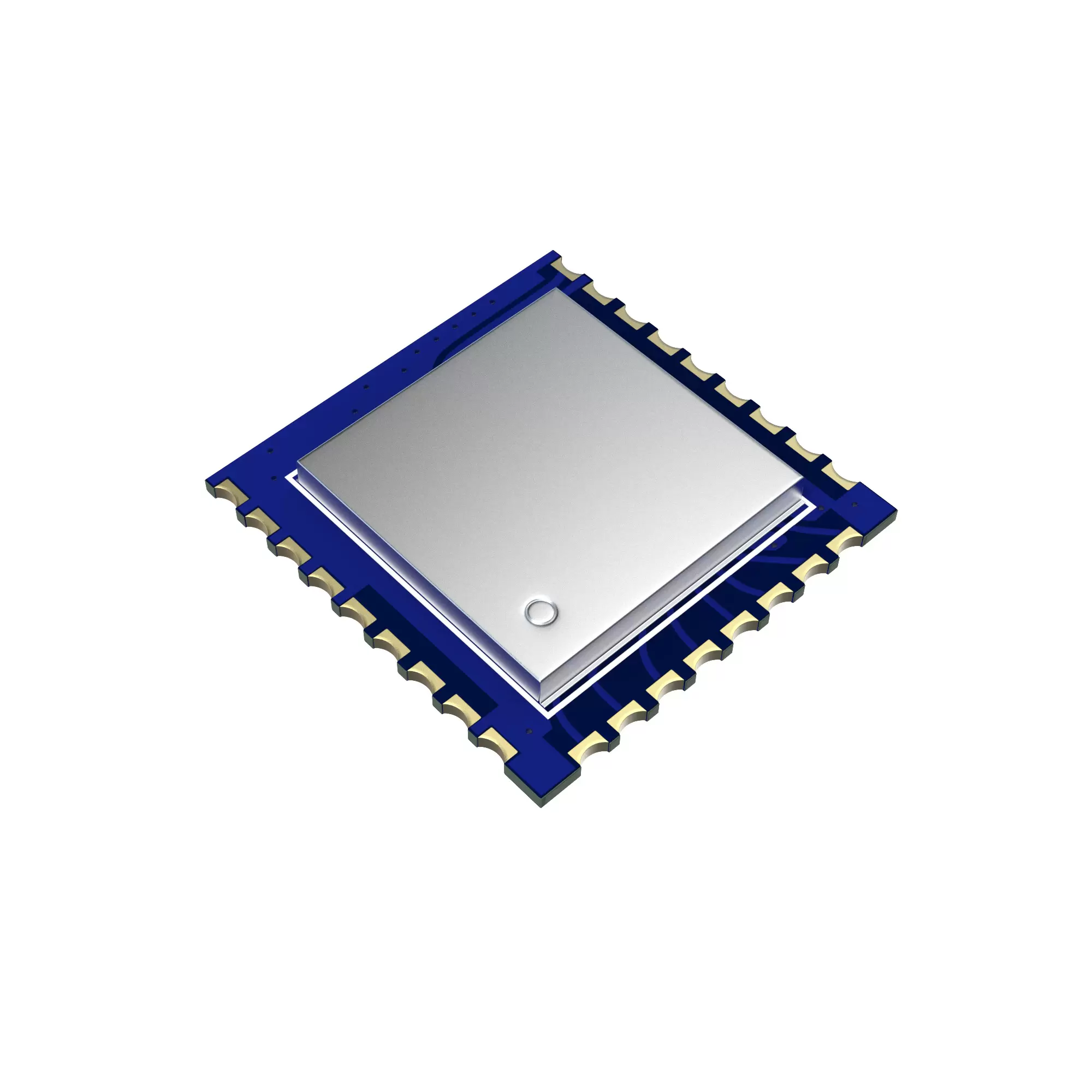

Module de positionnement et de télémétrie intérieur et extérieur UWB3000F00-X1 : 1 W

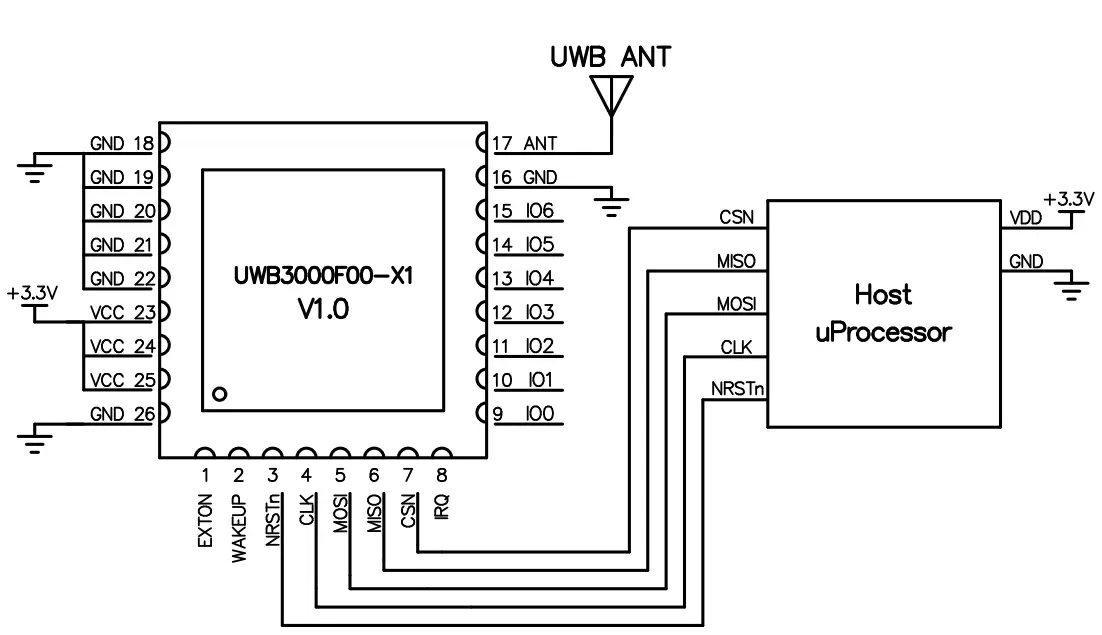

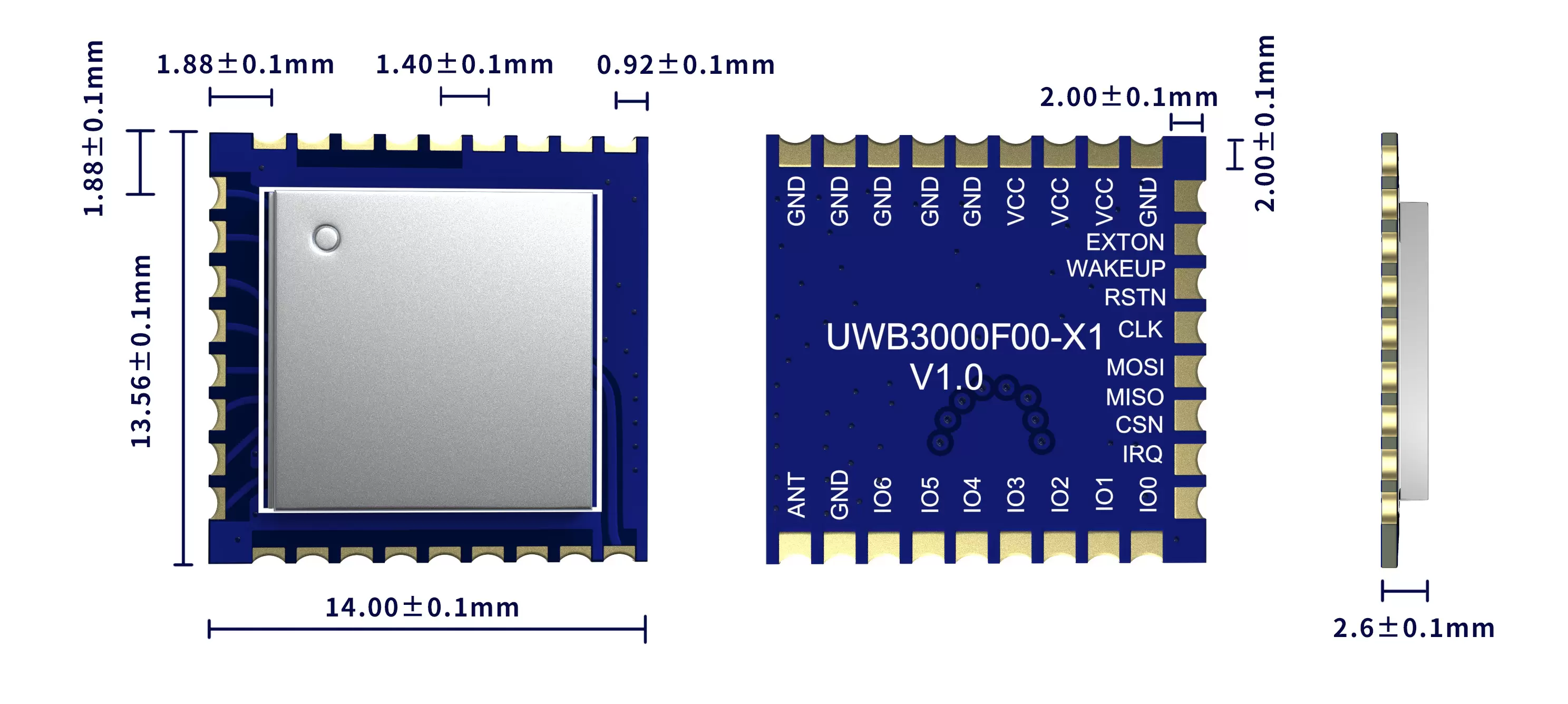

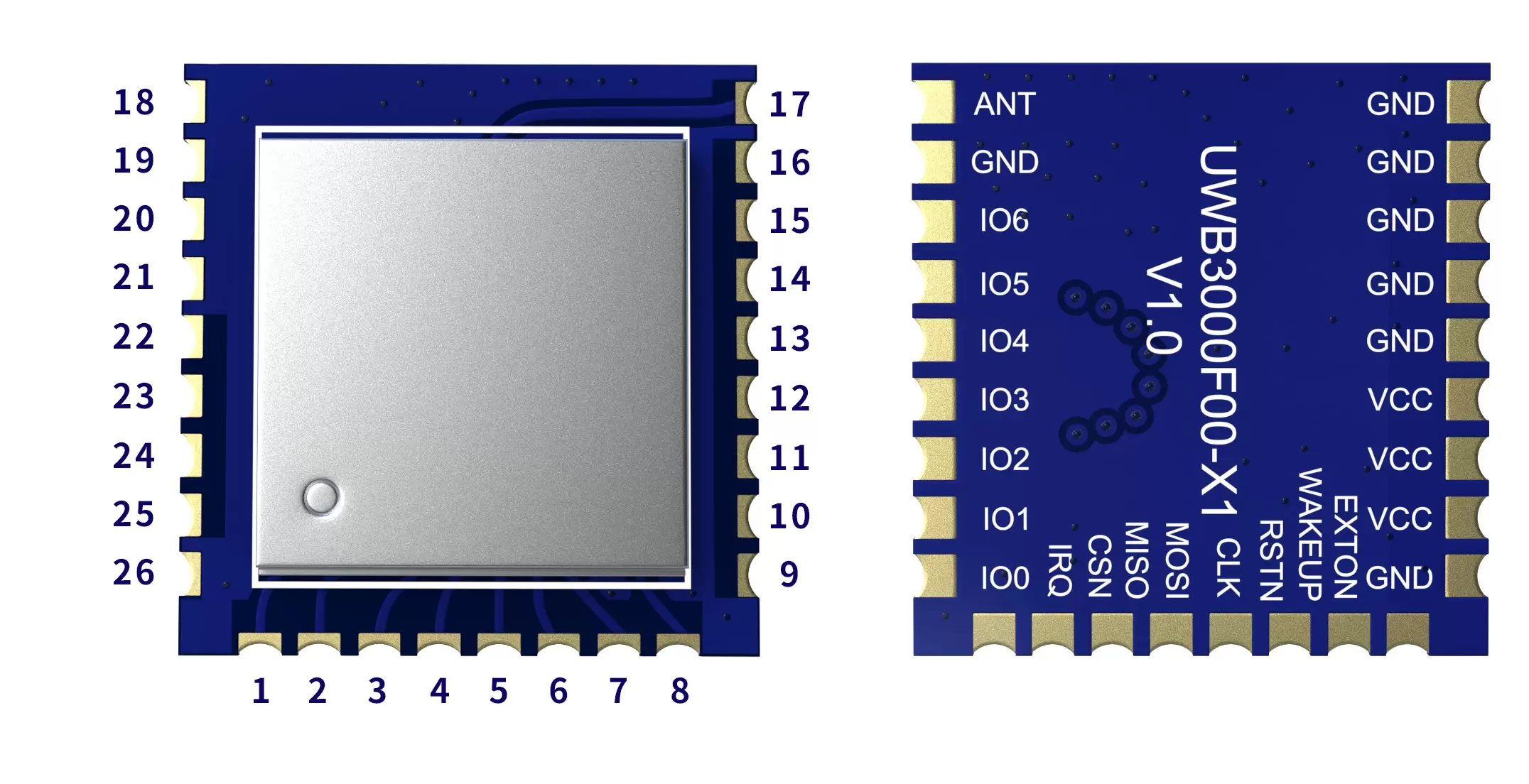

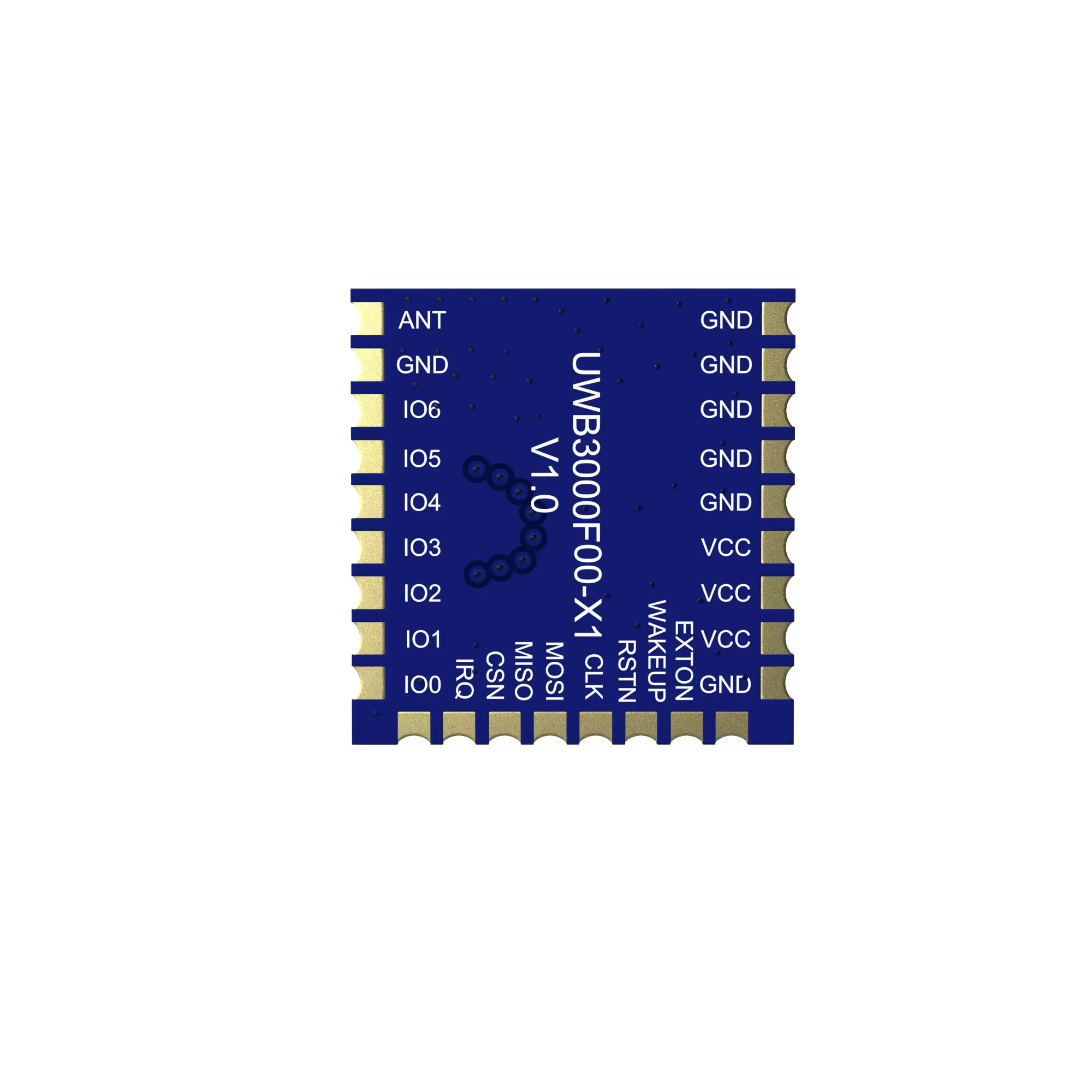

1

EXTON

FAIRE

Activation d'un appareil externe. Activée lors du réveil et restant active jusqu'à la mise en veille de l'appareil. Elle permet de contrôler un convertisseur CC-CC externe ou d'autres circuits non nécessaires lorsque l'appareil est en veille, afin de minimiser la consommation d'énergie. Pour plus de détails, veuillez consulter la fiche technique du DW3000.

2

RÉVEILLEZ-VOUS

DI

Lorsqu'elle est réglée sur un niveau élevé valide, la broche WAKEUP fait passer le DW3000 du mode veille ou VEILLE PROFONDE au mode actif. Si elle n'est pas utilisée, cette broche peut être mise à la terre.

3

NRSTn

DIO

Broche de réinitialisation. Sortie active basse. Peut être ramenée à l'état bas par un driver externe à drain ouvert pour réinitialiser le dispositif.

4

CLK

DI

Horloge SPI

5

MOSI

DI

Saisie de données SPI

6

MISO

FAIRE

Sortie de données SPI

7

CSN

DI

Sélection de la puce SPI. Il s'agit d'une entrée d'activation active basse. Un front descendant sur SPICSn indique le début d'une nouvelle transaction SPI. SPICSn peut également servir de signal de réveil pour sortir le DW3000 du mode veille ou VEILLE PROFONDE.

8

IRQ

DI

Sortie de requête d'interruption du DWM3000 vers le processeur hôte. Par défaut, l'IRQ est une sortie active haute, mais elle peut être configurée comme active basse si nécessaire. Pour un fonctionnement correct en modes veille et veille profonde, elle doit être configurée comme active haute. Cette broche est flottante pendant les états veille et veille profonde et peut provoquer de fausses interruptions si elle n'est pas mise à l'état bas. Si la fonction IRQ n'est pas utilisée, cette broche peut être reconfigurée en E/S à usage général (GPIO8).

9

GPIO0

DIO

Broches d'E/S à usage général — reportez-vous à la fiche technique de la puce pour plus de détails

10

GPIO1

DIO

Broche d'E/S à usage général, reportez-vous à la fiche technique de la puce pour plus de détails .

11

GPIO2

DIO

Broche d'E/S à usage général, reportez-vous à la fiche technique de la puce pour plus de détails

12

GPIO3

DIO

Broche d'E/S à usage général, reportez-vous à la fiche technique de la puce pour plus de détails

13

GPIO4

DIO

Broche d'E/S à usage général, reportez-vous à la fiche technique de la puce pour plus de détails

14

GPIO5

DIO

Broche d'E/S à usage général, reportez-vous à la fiche technique de la puce pour plus de détails

15

GPIO6

DIO

Broche d'E/S à usage général, reportez-vous à la fiche technique de la puce pour plus de détails

16,18,19,

20,21,22,26

GND

Connectez-vous à la terre d'alimentation (GND)

17

FOURMI

Connexion d'antenne externe 50Ω

23,24,25

VCC

Connectez-vous à la borne positive de l'alimentation (2,4–3,6 V)
