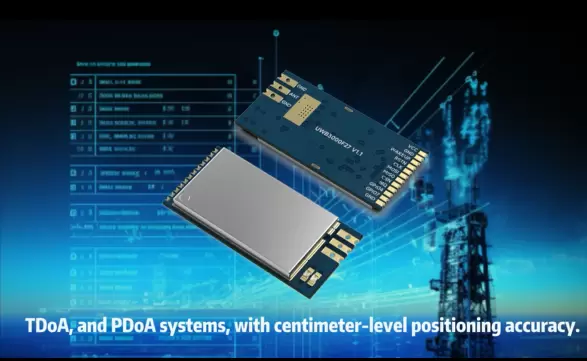

UWB3000F27 : Module frontal UWB haute puissance 500 mW pour une télémétrie et un positionnement bidirectionnels à très longue portée
L'UWB3000F27 a adopté le DW3000 de Qorvo, conçu avec une antenne PCB et une puce d'amplificateur haute puissance de 500 mW. UWB3000 est conforme aux normes IEEE802.15.4-2015 et IEEE802.15.4z (mode BPRF). Il peut être utilisé pour les systèmes bidirectionnels, TDOA et PDOA, avec une précision de positionnement de 10 cm.
Paramètre | Condition | Min. | Typ. | Max. | Unité |
Tension d'alimentation | 3.0 | 5.0 | 5.5 | V | |
Plage de température de fonctionnement | - 40 | 25 | 85 | ℃ | |
Gamme de fréquences | CH5 | 6489.6 | MHz | ||
Débit de données RF | 850k | 6,8 millions | bps | ||
Consommation actuelle | |||||
Mode veille | < 1,3 | uA | |||
réception | CH5 | 93 | mA | ||
Émission | CH5 | 310 | mA | ||
TX pour la mesure de distance | CH5 | 21 | mA | ||
Paramètres de transmission | |||||
Puissance d'émission | @VCC=3,3V | 0 | 27 | dBm | |
Bande passante d'émission (BW) | 499.2 | MHz | |||
Paramètres de réception | |||||
Sensibilité du récepteur | @850 Kbit/s | -100 | dBm | ||
@6,8 Mbps | -94 | dBm | |||
| Ébrécher | DW3000 |
| Fréquence | 6489,6 MHz |
| précision de positionnement | Localisation des actifs avec une précision de 10 cm |
| Puissance de sortie | 500 mW |
| Débits de données | 850 kbit/s et 6,8 Mbit/s |
Caractéristiques
- I15.4-2015 UWB
- 15,4z (mode BPRF)
- Prend en charge les canaux 5 (6489,6 MHz)
- Débits de données de 850 kbps et 6,8 Mbps
- Matériel intégré AES 256
- Radio UWB mondiale
- Conformité réglementaire
- Longueur du paquet jusqu'à 1023 octets
- Prend en charge les schémas de localisation bidirectionnels, TDoA et PDoA
- Puissance de sortie programmable
- Fournit simultanément une localisation précise et un transfert de données
- Localisation des actifs avec une précision de 10 cm
- Communication et télémétrie longue distance
Applications
- Systèmes de localisation de précision en temps réel (RTLS) utilisant des schémas bidirectionnels, TDoA ou PDoA dans une variété de marchés : Santé\ Biens de consommation\ Industriel\ Automobile
- Réseaux de capteurs sans fil sensibles à la localisation
- Détection de présence pour une entrée sécurisée et un paiement sécurisé

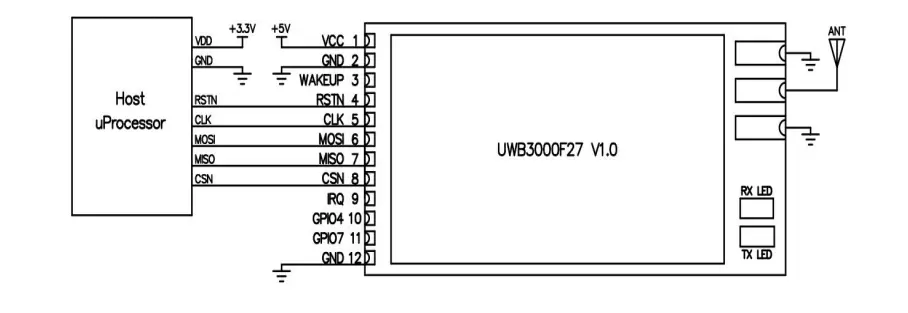

Numéro de broche | Définition de la broche | E/S | Niveau | Description |
1 | VCC | VCC ( 3,0 - 5,5 V ) | ||
2,12,13,15 | GND | Sol | ||
3 | RÉVEILLEZ-VOUS | DI | 0-3,3v | Lorsqu'elle est placée dans son état actif élevé, la broche WAKEUP fait sortir le DW3000 des états SLEEP ou DEEPSLEEP en mode opérationnel. Celui-ci doit être connecté à la terre s'il n'est pas utilisé. |
4 | SNRSn | DIO | 0-3,3v | Réinitialiser la broche. Faible rendement actif. Peut être abaissé par un pilote externe à drain ouvert pour réinitialiser le DW3000. Ne doit pas être tiré haut par une source externe. |
5 | CLK | DI | 0-3,3v | Entrée d'horloge périphérique SPI. |
6 | MOSI | DI | 0-3,3v | Entrée de données périphériques SPI. |
7 | MISO | FAIRE | 0-3,3v | Sortie de données périphériques SPI. |
8 | CSN | DI | 0-3,3v | Sélection de la puce SPI. Il s’agit d’une entrée d’activation basse active. La transition haut-bas sur SPICSn signale le début d'une nouvelle transaction SPI. SPICSn peut également agir comme un signal de réveil pour faire sortir le DW3000 des états SLEEP ou DEEPSLEEP. |
9 | IRQ | DI | 0-3,3v | Sortie de demande d'interruption du DW3000 vers le processeur hôte. Par défaut, l'IRQ est une sortie active haute mais peut être configurée pour être active basse si nécessaire. Pour un fonctionnement correct en modes SLEEP et DEEPSLEEP, il doit être configuré pour un fonctionnement actif élevé. Cette broche flottera dans les états SLEEP et DEEPSLEEP et peut provoquer des interruptions parasites sur l'hôte à moins qu'elle ne soit tirée vers le bas de l'extérieur (100 kΩ recommandés). Lorsque la fonctionnalité IRQ n'est pas utilisée, la broche peut être reconfigurée en ligne d'E/S à usage général2, GPIO8. |
10 | GPIO4 | DIO | 0-3,3v | GPIO4 du DW3000. |
11 | GPIO7 | DIO | 0-3,3v | GPIO 7 du DW3000. |
14 | FOURMI | Antenne externe à 50 euros |
