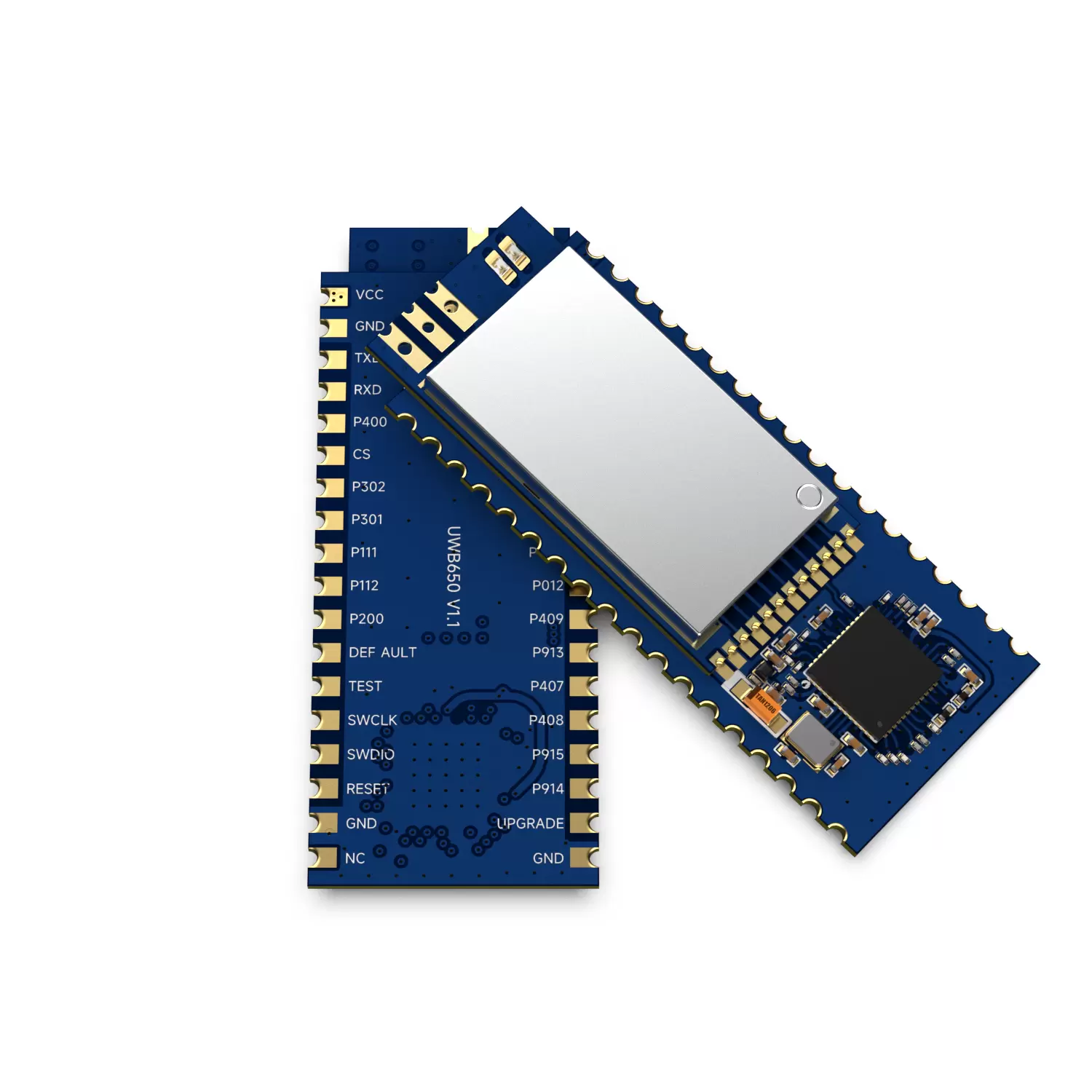

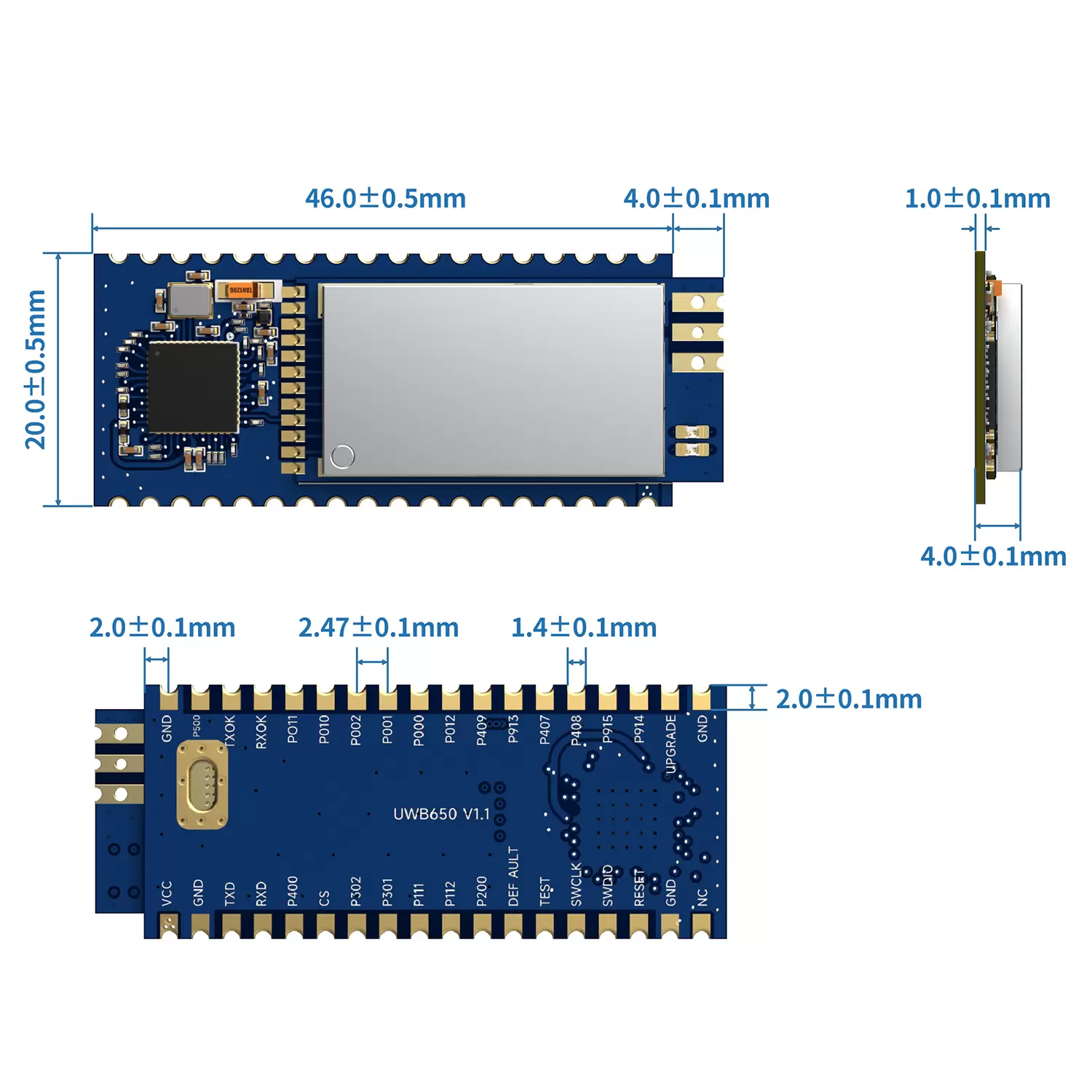

UWB650 : module UWB de télémétrie et de positionnement intérieur de haute précision, cryptage AES128
Le module UWB650, lancé par NiceRF, est un module de communication sans fil basé sur la technologie Ultra Wide Band (UWB) et conforme au protocole standard IEEE 802.15.4-2020. Développé à partir de l'UWB3000F27, le module UWB650 est doté d'une puce amplificateur haute puissance de 0,5 W. Les utilisateurs n'ont pas besoin de concevoir de circuits, car le module UWB650 comprend le module de communication sans fil et les circuits associés, intégrés aux dispositifs de protection ESD pour fournir une protection statique ESD efficace. Le module UWB650 combine les fonctions de communication de données, de télémétrie bidirectionnelle (DS-TWR) et de positionnement planaire à trois points de la technologie UWB dans un seul module. Les utilisateurs peuvent facilement utiliser ces fonctions via l'interface UART du module sans avoir besoin de conception et de développement supplémentaires.
Paramètre | Condition | Min. | Typ. | Max. | Unité |
Tension d'alimentation | 3.0 | 4.2 | 5.5 | V | |
Plage de température de fonctionnement | -20 | 25 | 60 | ℃ | |
Gamme de fréquences | CH5 | 6489.6 | MHz | ||
Débit de données RF | 850k | 6,8 millions | bps | ||
Consommation actuelle | |||||
Courant de sommeil | < 2,2 | mA | |||
Pendant la transmission de données Courant de réception | 64~72 | mA | |||
Pendant la portée Courant de réception | 36 | mA | |||
Pendant la transmission de données Courant d'émission | <100 | mA | |||
Pendant la portée Courant d'émission | 36 | mA | |||
Paramètre RF | |||||
Puissance d'émission | @VCC=5,0 V | -5 | 27 | dBm | |
Bande passante d'émission ( BW) | 499.2 | MHz | |||
Recevoir les paramètres | |||||
Sensibilité du récepteur | @850 Kbit/s | -100 | dBm | ||
@6,8 Mbps | -94 | dBm | |||
Caractéristiques
Conforme à la norme IEEE 802.15.4-2020 UWB et au protocole de communication
Prend en charge le canal UWB 5 (6 489,6 MHz)
Prend en charge un débit RF de 6,8 Mbps et 850 Kbps
Prend en charge les préambules 3/4/9/10/11/12, avec des modules incapables de communiquer entre différentes configurations de préambule
Prend en charge plusieurs niveaux de puissance de transmission, avec une puissance de transmission maximale de 0,5 W
Communication de données ultra longue distance
Adopte une télémétrie bidirectionnelle double face (DS-TWR)
Adopte une méthode de positionnement planaire en trois points pour un calcul de positionnement précis
Protection électrostatique (ESD)
Applications
Positionnement du personnel dans la production industrielle à grande échelle
Divers scénarios de positionnement en intérieur
Positionnement d'une mine de charbon souterraine
Positionnement du personnel hospitalier

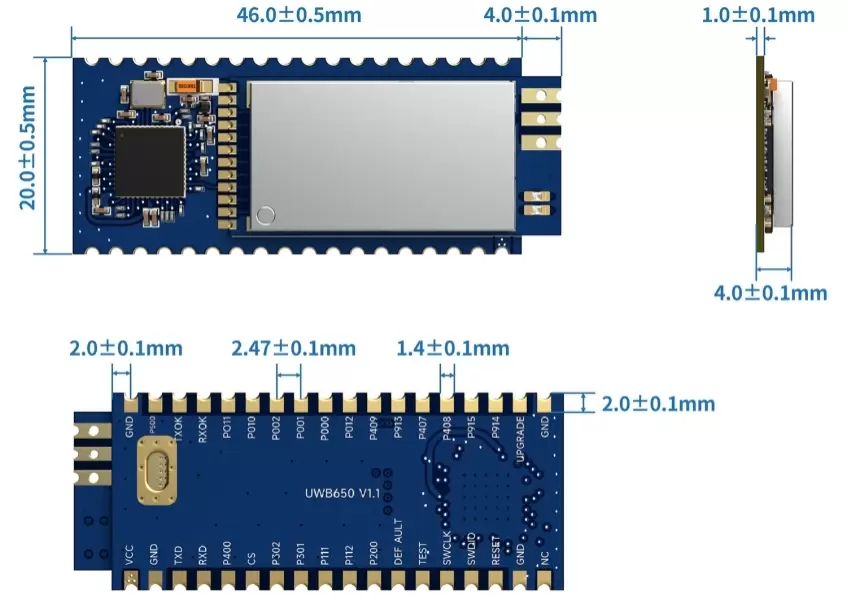

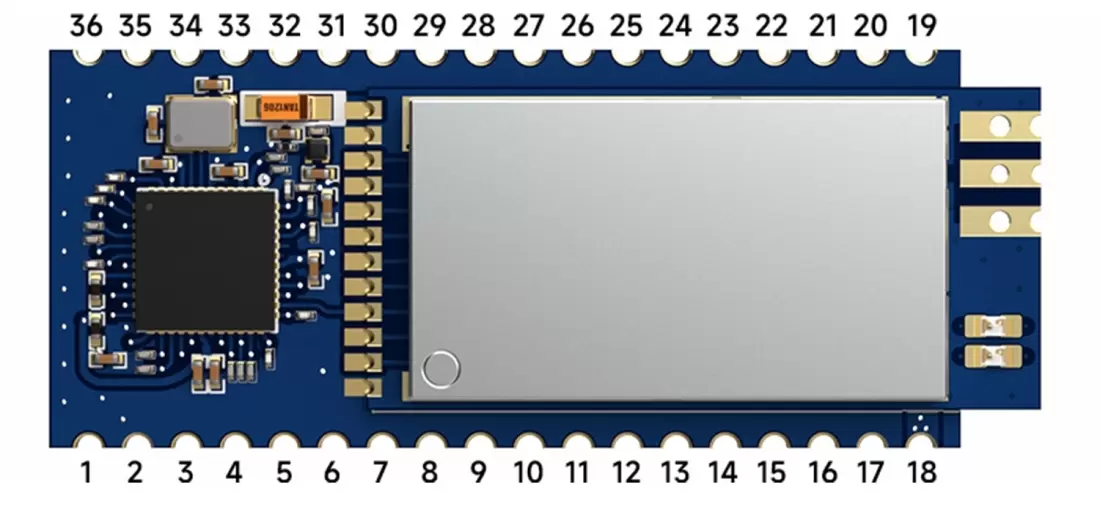

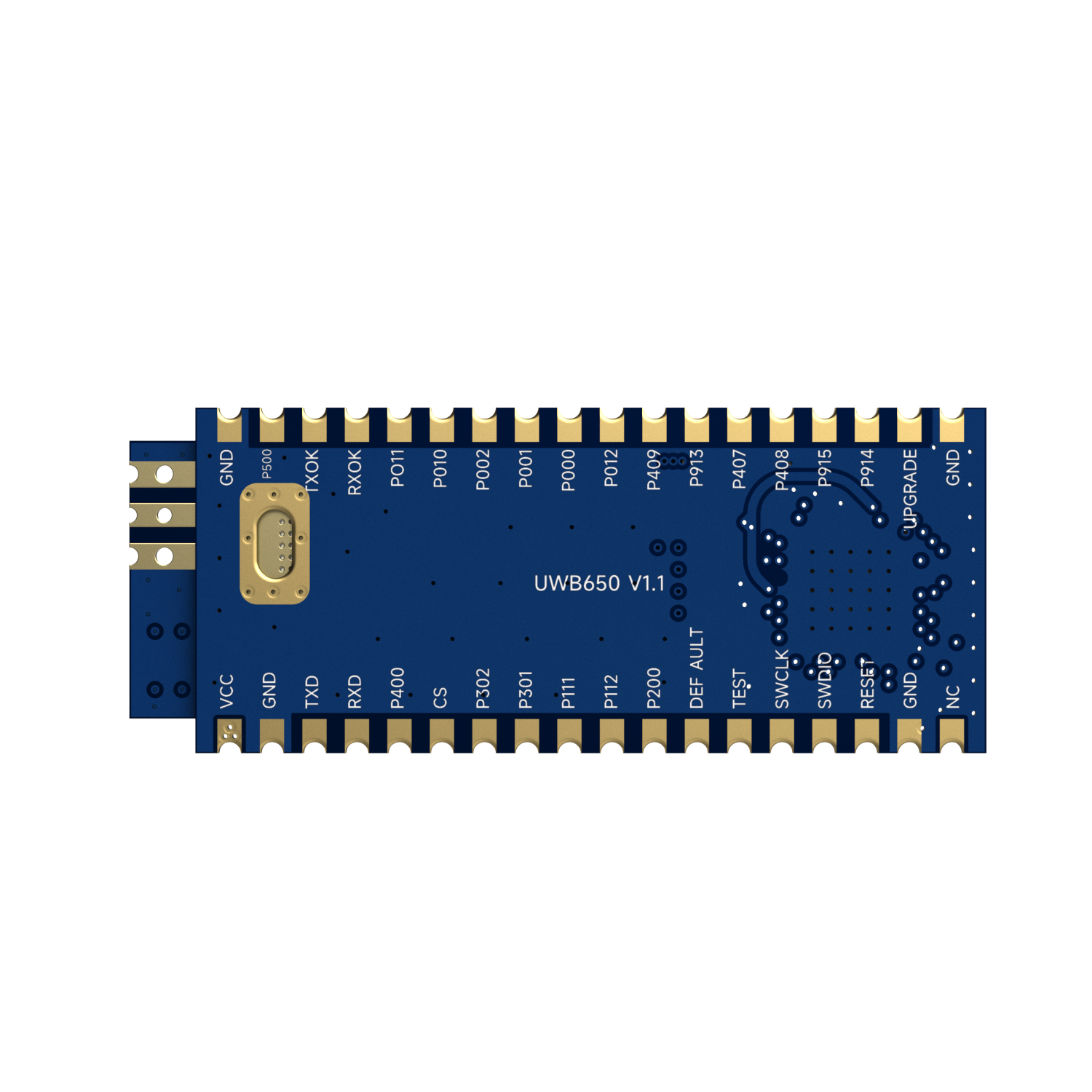

Numéro de broche | Définition de la broche | E/S | Tension | Description |
1 | Caroline du Nord | |||
2,17,19,36 | GND | - | 0-3,3V | Connectez-vous à la masse de l'alimentation |
3 | RÉINITIALISER | je | 0-3,3V | Broche de réinitialisation du module, niveau haut normal, tirez vers le bas pour réinitialiser |
4 | Réservé | Laisser ouvert | ||
5 | Réservé | Laisser ouvert | ||
6 | TEST | je | 0-3,3V | Réserve |
7 | DÉFAUT | je | 0-3,3V | En état de fonctionnement, tirage continu pendant environ 10 secondes avec des forces de traction internes un redémarrage et restaure les paramètres d'usine
|
8 | P200 | E/S | 0-3,3V | MCU IO interne, applications extensibles |
9 | P112 | E/S | 0-3,3V | MCU IO interne, applications extensibles |
10 | P111 | E/S | 0-3,3V | MCU IO interne, applications extensibles |
11 | P301 | E/S | 0-3,3V | MCU IO interne, applications extensibles |
12 | P302 | E/S | 0-3,3V | MCU IO interne, applications extensibles |
13 | CS | je | 0-3,3V | La broche de sommeil, relevée intérieurement, entre en veille mode lorsque l'entraînement externe est faible |
14 | P400 | E/S | 0-3,3V | MCU IO interne, applications extensibles |
15 | RXD | je | 0-3,3V | Broche d'entrée de données série, connectée à la broche TXD de un appareil externe |
16 | TXD | Ô | 0-3,3V | Broche d'entrée de données série, connectée à la broche RXD de un appareil externe |
18 | VCC | - | 3,0-5,5 V | Pôle positif de l'alimentation externe |
20 | P500 | E/S | 0-3,3V | MCU IO interne, applications extensibles |
21 | OK | Ô | 0-3,3V | En mode de transmission de données uniquement, la valeur par défaut est le niveau bas. Émet un niveau élevé une fois la transmission des données terminée |
22 | RXOK | Ô | 0-3,3V | En mode de transmission de données uniquement, la valeur par défaut est le niveau bas. Le module produit un niveau élevé en continu pendant le période allant de la réception des données à la fin de la sortie série |
23 | P011 | E/S | 0-3,3V | MCU IO interne, applications extensibles |
24 | P010 | E/S | 0-3,3V | MCU IO interne, applications extensibles |
25 | P002 | E/S | 0-3,3V | MCU IO interne, applications extensibles |
26 | P001 | E/S | 0-3,3V | MCU IO interne, applications extensibles |
27 | P000 | E/S | 0-3,3V | MCU IO interne, applications extensibles |
28 | P012 | E/S | 0-3,3V | MCU IO interne, applications extensibles |
29 | P409 | E/S | 0-3,3V | MCU IO interne, applications extensibles |
30 | P913 | E/S | 0-3,3V | MCU IO interne, applications extensibles |
31 | P407 | E/S | 0-3,3V | MCU IO interne, applications extensibles |
32 | P408 | E/S | 0-3,3V | MCU IO interne, applications extensibles |
33 | P915 | E/S | 0-3,3V | MCU IO interne, applications extensibles |
34 | P914 | E/S | 0-3,3V | MCU IO interne, applications extensibles |
35 | MISE À NIVEAU | je | 0-3,3V | Pull-up interne. Le module se réinitialise et entre mode de mise à niveau série dès réception d'un entrée de bas niveau en externe |
