UWB3000F00: Émetteur-récepteur de gamme bidirectionnel à faible puissance pour le positionnement de précision et la tâche

Tension d'alimentation

2.4

3.3

3.6

V

Plage de température de fonctionnement

- 40

25

85

℃

Gamme de fréquences

Ch5

6489.6

MHz

Ch9

7987.2

MHz

Taux de données RF

850k

6,8 m

BPS

Consommation actuelle

Mode de sommeil

<1

ua

RX CH5

72

mame

RX CH9

88

mame

TX

69

mame

TX pour la mesure de la plage

21

mame

Transmettre des paramètres

Power TX

@ VCC = 3,3 V

-30

0

dbm

Bande-bandon TX （BW)

499.2

MHz

Recevoir des paramètres

Sensibilité Rx

@ 850kbps

-100

dbm

@ 6,8 Mbps

-94

dbm

1 , 2,3,7

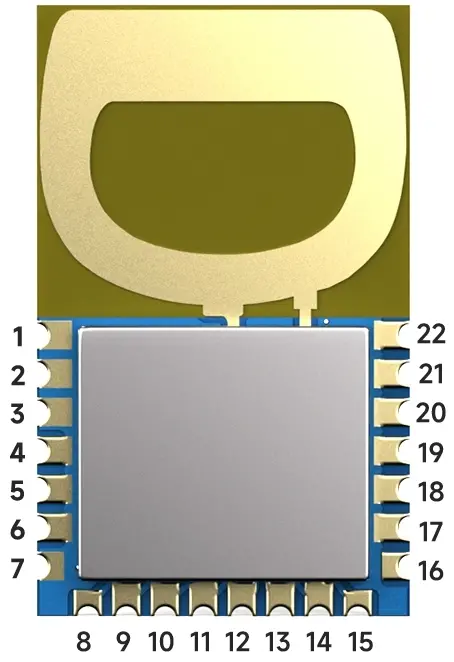

GND

Sol

4,5,6

VCC

VCC (2,4-3.6v)

8

Exton

FAIRE

Activation du périphérique externe. Affirmé pendant le processus de réveil et maintenu actif jusqu'à ce que l'appareil entre en mode de sommeil. Peut être utilisé pour contrôler les convertisseurs DC-DC externes ou d'autres circuits qui ne sont pas nécessaires lorsque le dispositif est en mode veille afin de minimiser la consommation d'énergie.

9

RÉVEILLEZ-VOUS

Diable

Lorsqu'il est affirmé dans son état de haut actif, la broche de réveil entraîne le DW3000 du sommeil ou des états de sommeil profondément en mode opérationnel.

Cela doit être connecté à la masse s'il n'est pas utilisé.

10

Nrstn

Dio

Réinitialiser la broche. Sortie basse active.

Peut être tiré bas par un conducteur de drain ouvert externe pour réinitialiser le DW3000.

Ne doit pas être tiré haut par source externe.

11

CLK

Diable

Entrée d'horloge périphérique SPI.

12

Mosi

Diable

Entrée de données périphériques SPI.

13

Miso

FAIRE

SPI SPI PERIPHERAL DATA SORTIE.

14

CSN

Diable

SPI Chip Select. Il s'agit d'une entrée à faible activité active. La transition élevée à faible sur SPICSN signale le début d'une nouvelle transaction SPI. Spicsn

Peut également agir comme un signal de réveil pour faire sortir DW3000 des états de sommeil ou de sommeil en profondeur.

15

IRQ

Diable

Interrompre la sortie de la demande du DW3000 vers le processeur hôte. Par

L'IRQ par défaut est une sortie active-élevée mais peut être configuré pour être actif

bas si nécessaire. Pour un fonctionnement correct dans les modes de sommeil et de sommeil en profondeur, il doit être configuré pour une opération élevée active. Cette épingle flottera dans des états de sommeil et de sommeil en profondeur et peut provoquer des interruptions parasites sur l'hôte à moins d'être tirées à l'extérieur (100kΩ recommandée). Lorsque la fonctionnalité IRQ n'est pas utilisée, la broche peut être reconfigurée comme une ligne d'E / S à usage général2, GPIO8.

16

Gpio0

Dio

GPIO0 de DW3000.

17

Gpio1

Dio

GPIO1 de DW3000.

18

Gpio2

Dio

GPIO2 de DW3000.

19

Gpio3

Dio

GPIO3 de DW3000.

20

Gpio4

Dio

GPIO4 de DW3000.

21

Gpio5

Dio

GPIO5 de DW3000.

22

Gpio6

Dio

GPIO6 de DW3000.
