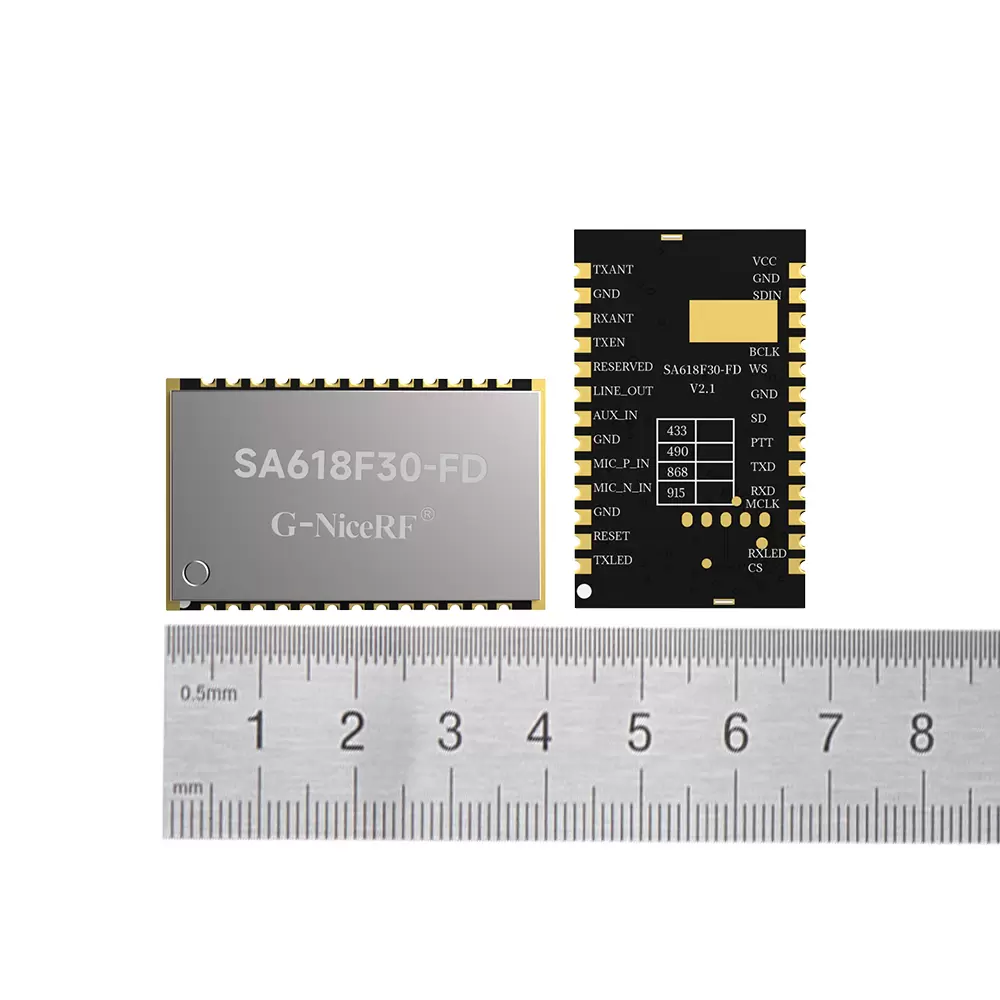

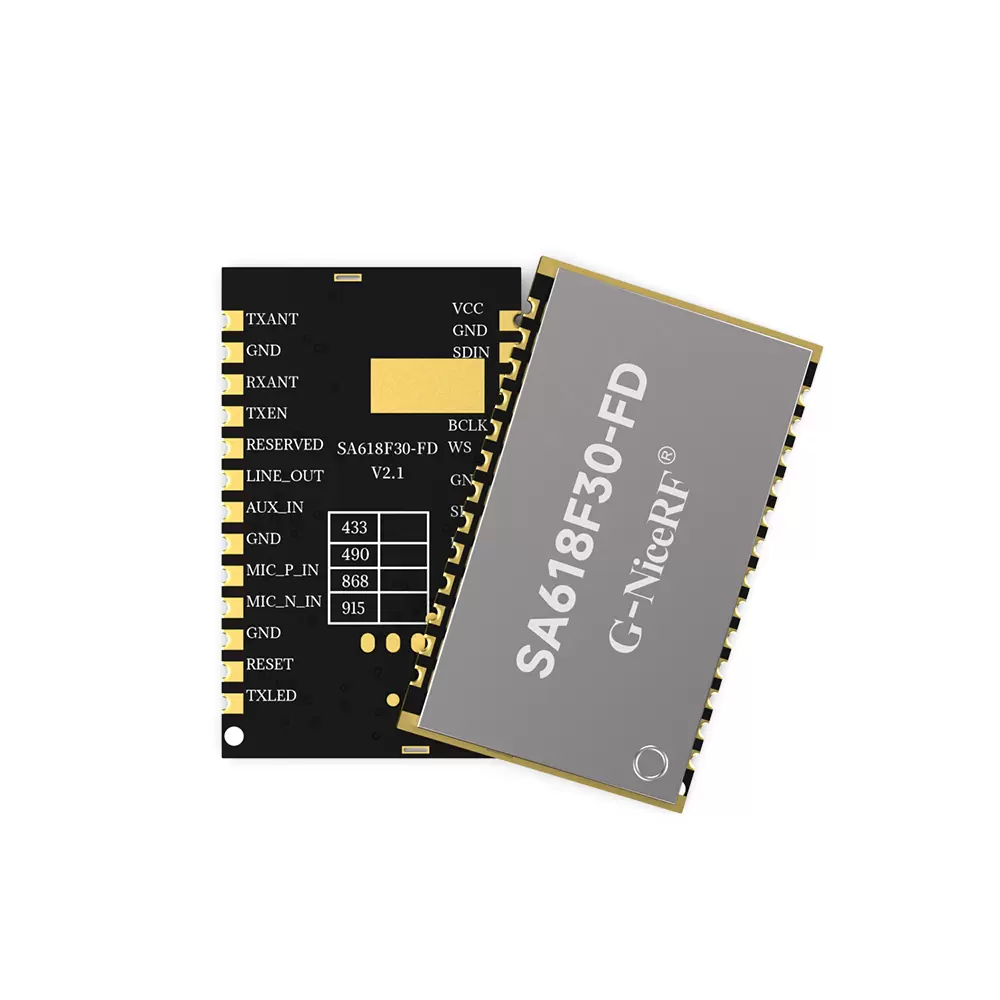

SA618F30-FD : le module de transmission de données sans fil full duplex prend en charge la transmission simultanée à 8 voies

SA618F30-FD : le module de transmission de données sans fil full duplex prend en charge la transmission simultanée à 8 voies

Le SA618F30-FD est un module de transmission de données full duplex 8 canaux, hautement intégré, économique et haute puissance. Il intègre un microcontrôleur haute vitesse, une puce d'émission-réception RF hautes performances et un amplificateur de puissance RF. Il dispose d'un port série standard pour la communication, permettant un paramétrage et un contrôle simples et rapides des fonctions d'émission/réception. La transmission de données s'effectue simplement en connectant le module au port série. Son format ultra-compact permet une intégration aisée et rapide dans divers appareils portables, améliorant ainsi les performances globales des terminaux et offrant ainsi une large gamme d'applications.

Le SA618F30-FD est un module de communication de données sans fil full duplex 8 voies, capable de transmettre jusqu'à 8 émetteurs simultanément sans interférence. Conçu pour les situations où plusieurs émetteurs fonctionnent simultanément dans des environnements complexes, il minimise le risque de retransmissions et réduit considérablement les interférences et les risques d'interférences. La combinaison de la modulation LoRa avec une puissance de sortie de 1 W, ainsi que sa conception basse consommation en réception et en veille, le rendent idéal pour les applications IoT sans fil longue distance.

Contactez-nous

TÉLÉCHARGER

Module de transmission de données sans fil duplex intégral SA618F30-FD V1.0.pdf

Paramètre	Conditions de test	Min	Type	Max	Unité
Tension de fonctionnement		3.3	4.2	5.5	V
température de fonctionnement		-30	25	70	°C
Consommation actuelle
Courant de sommeil			10	20	uA
Recevoir le courant			50	55	mA
Courant de transmission (haute puissance)	4v, à 30 dBm		450	500	mA
Paramètre RF
Fréquence de fonctionnement	UHF	410		490	MHz
Fréquence personnalisable		150		960	MHz
Fréquence d'expédition par défaut	UHF (intervalle 1 MHz)	440.125		455.125	MHz
Puissance de transmission	@5V	16		32	dBm
Bande passante ( BW)			500		kHz
Sensibilité de réception			-117		dBm
Paramètres de transmission de données
Longueur maximale du paquet			20		Octet
Paramètres de latence	8 canaux			50	MS

Caractéristiques

Bande de fréquences 410~480 MHz (personnalisable 150-960 MHz)
Jusqu'à 8 appareils peuvent transmettre simultanément (aucune limite de réception)
Fonction d'annulation d'écho
Changements dynamiques à 8 voies
Prise en charge de la mise à niveau OTA et série
Distance de transmission de 3 à 4 km en zone ouverte
Haute sensibilité de réception : -117 dBm
Taille hautement intégrée et compacte
Applications

voiture AGV
Système de grue à tour
Applications de transmission de données multicanal en duplex intégral

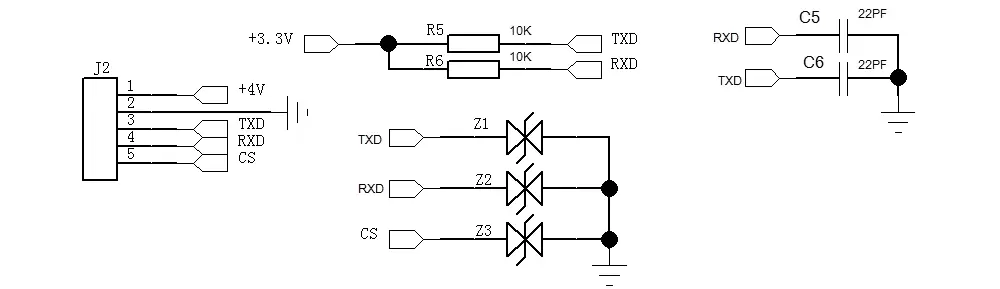

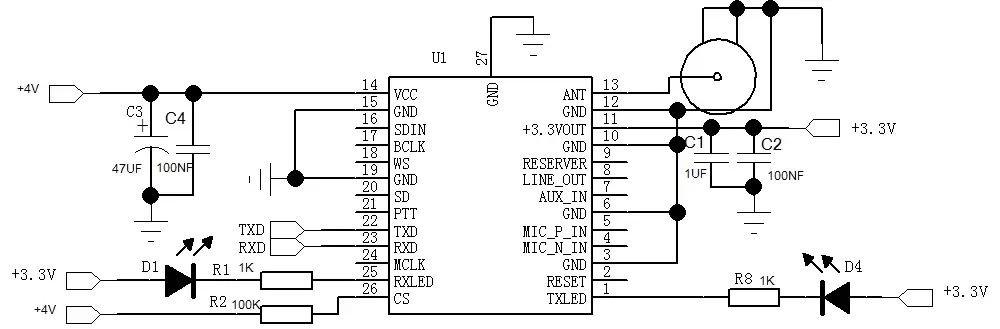

Circuit d'application du module de transmission de données full-duplex SA618F30-FD

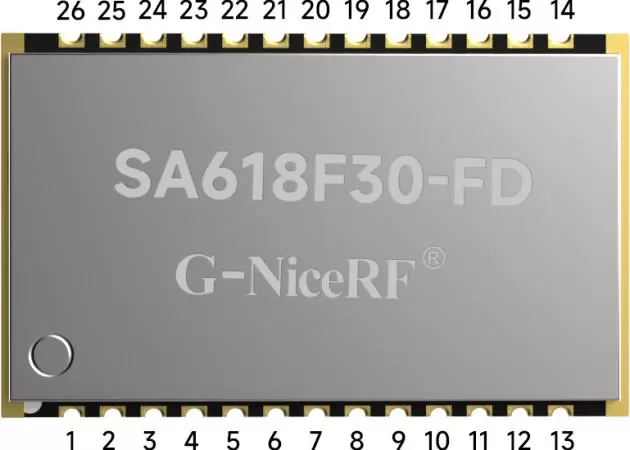

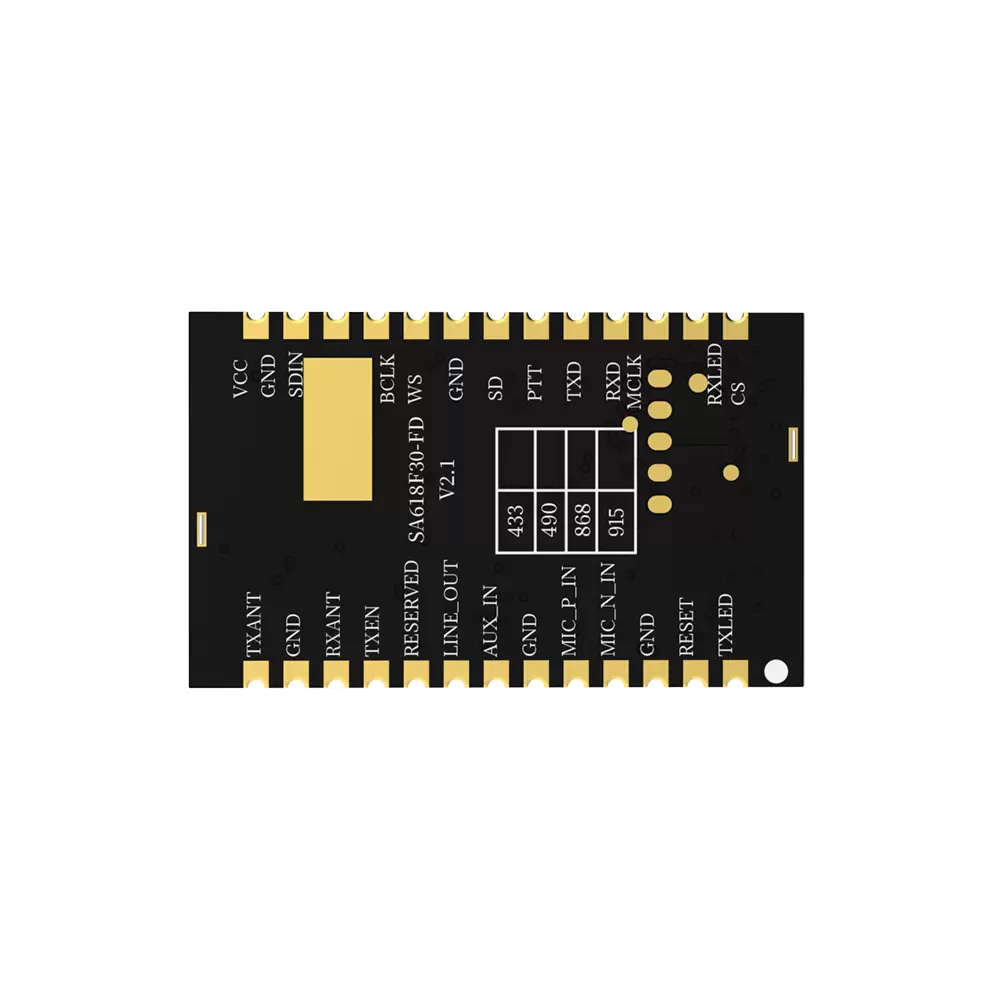

Définition des broches du module de transmission de données full duplex SA618F30-FD

Broche N°	Nom de la broche	E/S	Description
1	TXLED	O	Indicateur de transmission, connecté à une LED externe, s'allume par une sortie de faible niveau lorsque des données sont transmises, (suggérez une résistance de 1K ohm pour la limitation du courant)
2	RÉINITIALISER	je	Broche de réinitialisation du module : la tirer vers le bas pendant plus de 5 ms réinitialiseront le module
3,6,10,12,15,19	GND		Connectez-vous à la terre de l'alimentation
4 , 5 , 7 , 8	Caroline du Nord
9	RÉSERVÉ		Broche de test du module : laisser non connectée (flottante) pour les utilisateurs
11	+3,3 V OUT		Sortie 3,3 V, capable de piloter une charge externe jusqu'à 50 mA
13	FOURMI		Sortie de signal RF, connexion à une antenne de 50 ohms
14	VCC		Connectez-vous à l'alimentation positive (externe 3,3 V à 5,5 V)
16,17,18,20,21	Caroline du Nord
22	TXD	O	Broche de transmission du port série du module (tension 0-3,3 V)
23	RXD	je	Broche de réception du port série du module (tension 0-3,3 V)
24	Caroline du Nord
25	RXLED	O	Voyant de réception externe : s'allume à faible niveau, sortie normale de haut niveau (nécessite un résistance de limitation de courant d'environ 1K ohms)
26	CS	je	Broche de veille du module : niveau haut pour le fonctionnement, niveau bas pour sommeil. Tiré en interne, par défaut au niveau élevé .

Module de transmission de données full duplex taille SA618F30-FD
