Guide pratique des talkies-walkies numériques ESP32 personnalisés (2e partie) : intégration matérielle et conception de référence

L'intégration du module DMR858M à un microcontrôleur (tel que l'ESP32 utilisé ici) nécessite de se concentrer sur trois aspects principaux : l'alimentation, la logique de contrôle et l'interface audio. Cette section fournit une conception de référence éprouvée pour garantir un fonctionnement stable du système.

Considération clé en matière de conception : alimentation électrique

La conception de l'alimentation est le point de défaillance le plus souvent négligé et le plus fréquent lors de l'intégration de modules RF haute puissance. Lorsque le DMR858M transmet une puissance élevée de 5 W avec une alimentation de 8 V, le courant de crête peut atteindre 910 mA, voire plus. Toute tentative d'alimentation directe du module via l'entrée USB 5 V ou le LDO 3,3 V d'une carte de développement ESP32 est vouée à l'échec.

Un système électrique robuste doit répondre aux exigences suivantes :

1. Unité d'alimentation indépendante : utilisez une source d'alimentation externe capable de fournir au moins 8 V et plus de 2 A de courant, comme une batterie au lithium (2S Li-Po/Li-ion) avec un convertisseur buck-boost ou un adaptateur d'alimentation CC stable.

2. Excellente réponse transitoire : Le principal problème ne réside pas seulement dans le courant moyen fourni par l'alimentation, mais aussi dans sa réactivité aux transitoires de charge. Lorsque le module passe instantanément du mode réception (courant < 165 mA) au mode émission (courant > 900 mA), il crée un pic de courant instantané important (dI/dt). Si la réponse transitoire de l'alimentation est inadéquate, ou si les pistes d'alimentation du circuit imprimé sont trop longues et fines (introduisant une inductance et une résistance parasites importantes), la tension du système chutera momentanément.

3. Effet en chaîne des chutes de tension : Cette chute de tension est à l'origine de nombreux problèmes « fantômes » difficiles à déboguer. L'ESP32 intègre un circuit de détection de baisse de tension, qui déclenche une réinitialisation du système pour se protéger lorsque sa tension d'alimentation descend en dessous d'un certain seuil. Par conséquent, ce qui semble être un problème d'alimentation peut se manifester par un redémarrage aléatoire du programme lorsque le bouton PTT est enfoncé. De plus, une tension d'alimentation instable peut perturber la communication UART, entraînant des erreurs de transmission de données.

Solution : Pour éviter ces problèmes, de grands condensateurs de découplage doivent être placés près de la broche VCC du module DMR858M. Il est recommandé d'utiliser un condensateur électrolytique de 100 µF à 470 µF en parallèle avec un condensateur céramique de 0,1 µF (le premier pour gérer les courants élevés basse fréquence, le second pour filtrer le bruit haute fréquence). Assurez-vous également que les pistes VCC et GND reliant la source d'alimentation au module sont aussi courtes et larges que possible afin de minimiser la chute de tension de ligne.

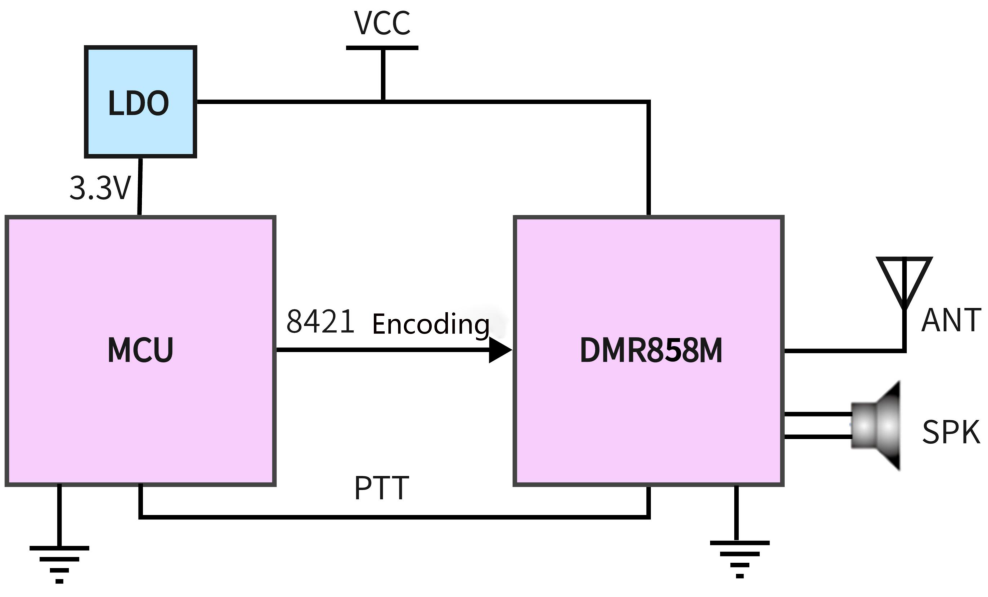

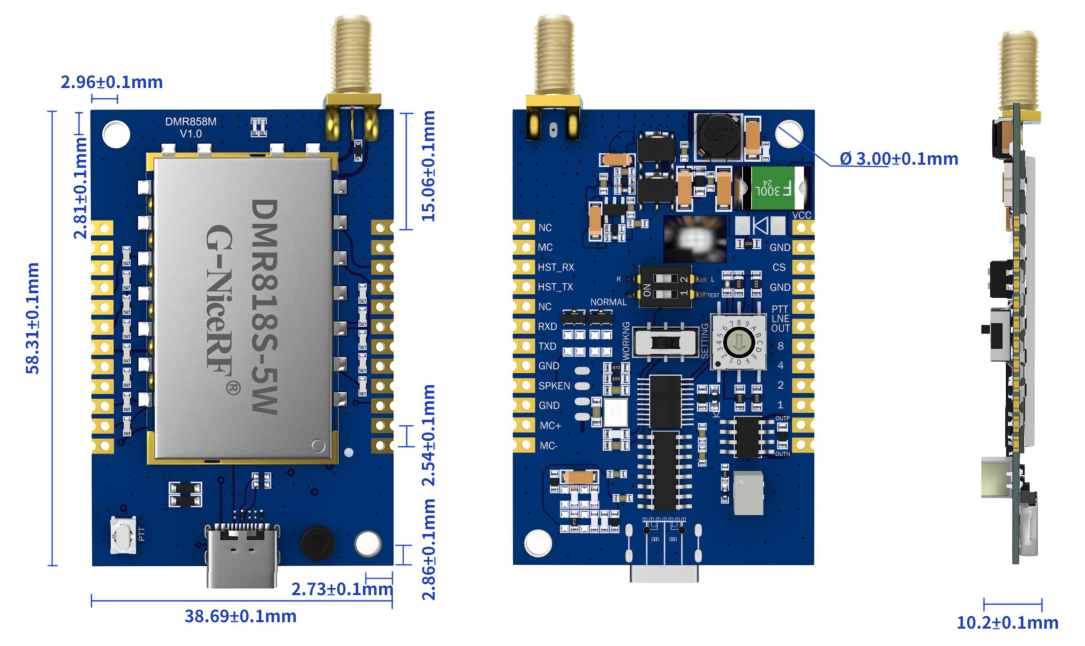

Logique d'interface : UART, PTT et audio

Le contrôle et l'échange de données du module sont principalement gérés via GPIO et UART.

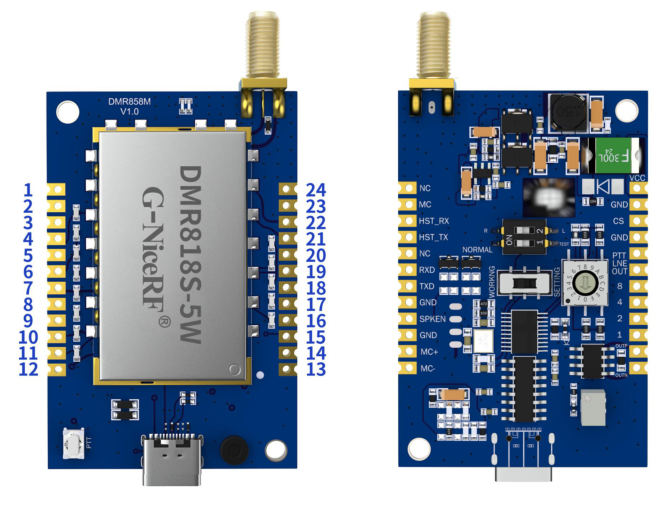

• Communication UART : Connectez l'un des ports série matériels de l'ESP32 (par exemple, UART2, correspondant aux GPIO16 et GPIO17) aux broches RXD (broche 19) et TXD (broche 18) du DMR858M. Notez la connexion croisée : le TX de l'ESP32 se connecte au RX du module, et le RX de l'ESP32 se connecte au TX du module.

• PTT (Push-to-Talk) : Le contrôle du PTT est très simple. Connectez une broche GPIO de l'ESP32 à la broche PTT du module (broche 5). Cette broche est active à l'état bas, ce qui signifie que le module passe en mode émission lorsque la broche GPIO affiche un niveau bas.

• Entrée audio : Les broches MIC+ (broche 14) et MIC- (broche 13) du module permettent de connecter un microphone externe. La fiche technique précise qu'une tension de polarisation est fournie en interne, ce qui permet de connecter directement un microphone à électret sans circuit de polarisation supplémentaire.

• Sortie audio : Les sorties OUTP (broche 11) et OUTN (broche 12) du module sont des sorties audio différentielles qui peuvent piloter directement un haut-parleur de 8 ohms.

Tableau 2 : Référence de mappage des broches ESP32 vers DMR858M
