Guide pratique des talkies-walkies numériques ESP32 personnalisés (3e partie) : Déconstruction du protocole de contrôle série

Sep . 2025

Par SDGA:

La clé d'une communication efficace avec le module réside dans la mise en œuvre correcte de son protocole de contrôle série. Ce protocole utilise un format de trame binaire, et toutes les configurations de paramètres et requêtes d'état sont traitées par l'envoi et la réception de trames de données spécifiques.

Analyse de la structure du cadre

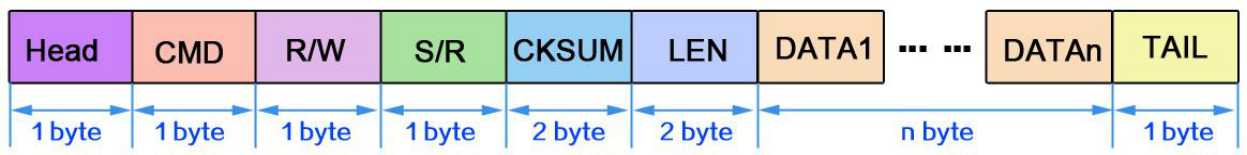

Structure de trame du protocole série

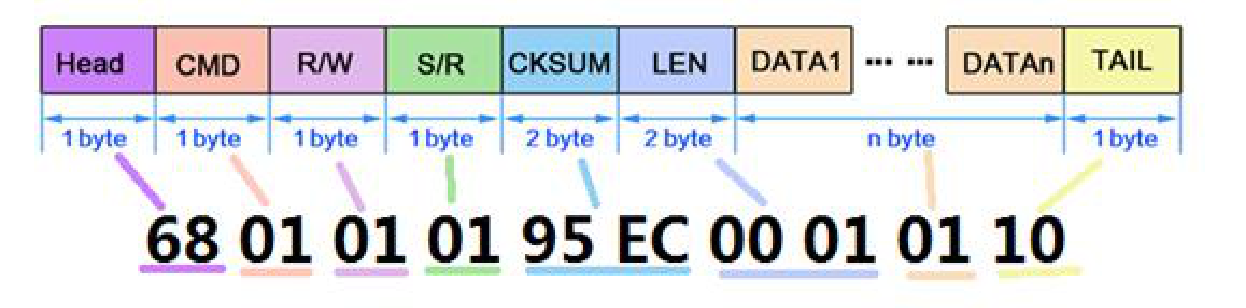

Exemple de structure de trame de protocole série

Chaque trame de données suit une structure fixe, composée d'un en-tête, d'une commande, de données et d'une queue, entre autres parties.

Tableau 3 : Structure de la trame du protocole série

Décalage (octets)	Champ	Longueur (octets)	Description
0	Tête	1	En-tête de trame, fixé à 0x68.
1	CMD	1	Mot de commande, définit la fonction de la trame, comme le réglage de la fréquence, l'envoi de SMS, etc.
2	R/W	1	Drapeau de lecture/écriture. 0x00=Lecture, 0x01=Écriture, 0x02=Rapport initié par le module.
3	S/R	1	Indicateur de définition/réponse. Lorsqu'il est envoyé par l'hôte, il s'agit d'une requête de définition ; lorsqu'il est répondu par le module, il s'agit d'un état de réponse.
4-5	CKSUM	2	Somme de contrôle 16 bits. Couvre tous les octets de CMD jusqu'à la fin de DATA.
6-7	LEN	2	Longueur des données du champ DATA (en octets).
8...	DONNÉES	n (déterminé par LEN)	Données utiles. Le contenu spécifique est défini par le CMD.
8+n	QUEUE	1	Queue de cadre, fixée à 0x10.

Méthode de calcul de la somme de contrôle

Selon le protocole, la somme de contrôle est calculée comme suit : chaque paire d'octets des données à vérifier est formée en un nombre de 16 bits, puis additionnée séquentiellement. Si la trame de données est de longueur impaire, 0x00 est ajouté au dernier octet. La partie résiduelle (au-delà de 16 bits) issue du processus d'accumulation est ajoutée aux 16 bits inférieurs du résultat jusqu'à ce que la somme soit inférieure ou égale à 0xFFFF. Enfin, le nombre de 16 bits résultant est XORé avec 0xFFFF pour obtenir la somme de contrôle finale.

Le code C de référence fourni dans le document de protocole est le suivant :

uint16_t PcCheckSum(uint8_t *buf, int16_t len) {
uint32_t somme = 0;
tant que (len > 1) {
somme += 0xFFFF & ((*buf << 8) | *(buf + 1));
buf += 2;
len -= 2;
}
si (len) {
somme += (0xFF & *buf) << 8;
}
tant que (somme >> 16) {
somme = (somme & 0xFFFF) + (somme >> 16);
}
renvoyer ((uint16_t)somme ^ 0xFFFF);
}

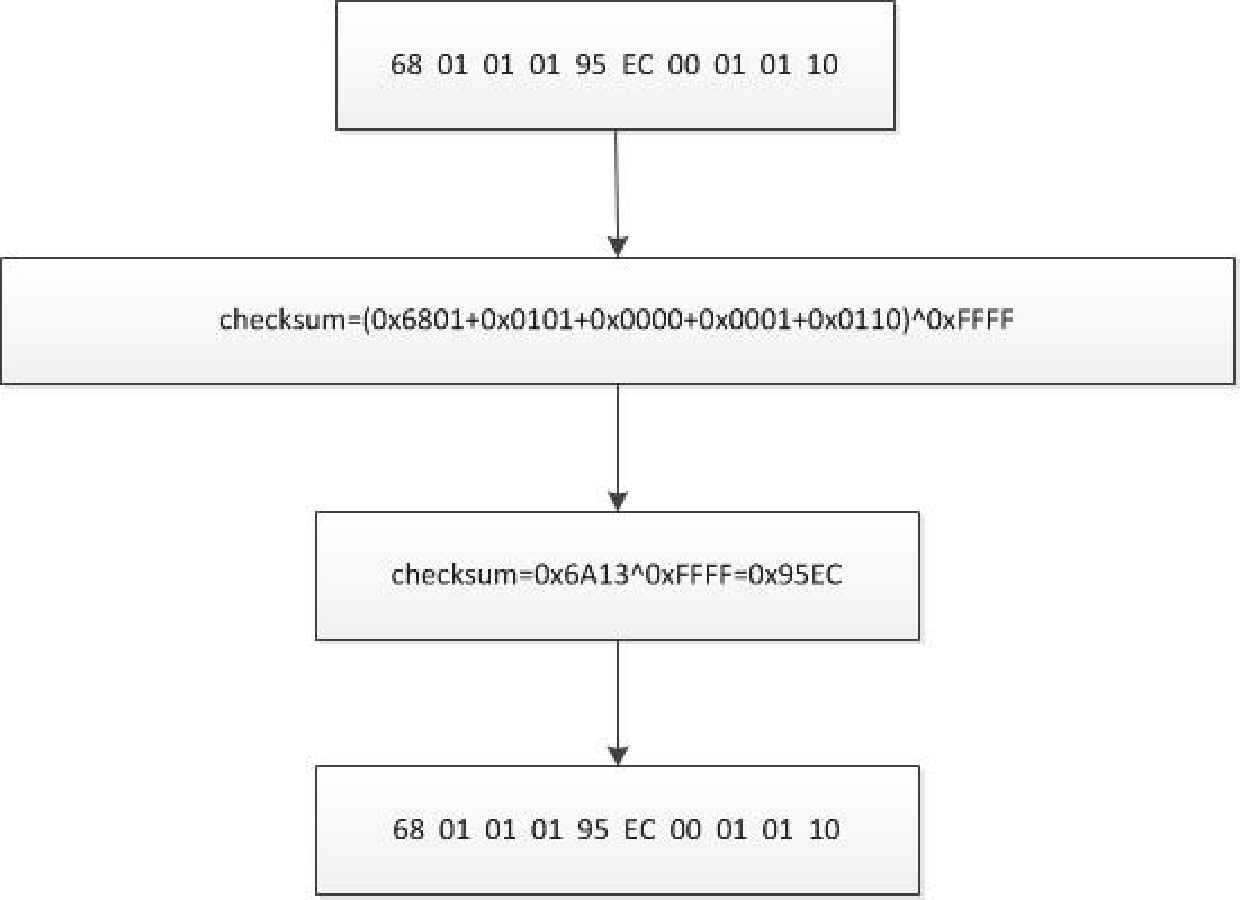

Exemple de flux de calcul de somme de contrôle

Un détail technique notable est que le document du protocole mentionne que si l'utilisateur ne souhaite pas calculer la somme de contrôle, le champ CKSUM peut être envoyé avec la valeur 0x0000, et le module ignorera le processus de somme de contrôle. Cela peut être très utile lors de la phase de débogage initiale, mais pour garantir la fiabilité de la communication, la somme de contrôle correcte doit être implémentée et utilisée dans le produit final.

Référence complète du jeu de commandes

Le tableau suivant catégorise et organise toutes les commandes prises en charge par le module, fournissant une référence plus structurée que la documentation d'origine.

Tableau 4 : Référence complète du code de commande DMR858M (CMD)

CMD (Hex)	Description de la fonction	Prise en charge R/W	Portée	Persistant	Notes
Commandes de configuration (enregistrées lors de la mise hors tension)
0x01	Changer de chaîne	Écrire	Actuel	Oui	Basculer vers la chaîne spécifiée.
0x02	Régler le volume de réception	Écrire	Tous	Oui	Réglez le niveau du volume de sortie audio.
0x0B	Régler le gain du microphone	Écrire	Tous	Oui	Régler la sensibilité du microphone.
0x0C	Définir le mode d'économie d'énergie	Écrire	Tous	Oui	Activer ou désactiver le mode basse consommation.
0x0D	Définir la fréquence TX/RX	Lecture/écriture	Actuel	Oui	Définissez les fréquences de réception et de transmission pour le canal actuel.
0x12	Définir le niveau de silencieux (SQ)	Lecture/écriture	Actuel	Oui	Définissez le seuil de silencieux pour le mode analogique.
0x13	Définir le mode CTCSS/CDCSS	Lecture/écriture	Actuel	Oui	Définissez le mode sous-audio (par exemple, recevoir uniquement, transmettre uniquement, les deux).
0x14	Définir la valeur CTCSS/CDCSS	Lecture/écriture	Actuel	Oui	Définissez le code sous-audio spécifique.
0x17	Régler la puissance haute/basse	Lecture/écriture	Actuel	Oui	Changez la puissance de transmission pour le canal actuel.
Commandes opérationnelles (en vigueur immédiatement)
0x03	Balayage	Écrire	Actuel	Non	Démarrer ou arrêter la recherche des chaînes.
0x06	Lancer un appel	Écrire	Actuel	Non	Lancer un appel de groupe ou privé.
0x07	Envoyer des SMS	Écrire	Actuel	Non	Envoyer un SMS DMR.
0x09	Alarme d'urgence	Écrire	Actuel	Non	Déclencher la fonction d'alarme d'urgence.
0x15	Commutateur de moniteur	Écrire	Actuel	Non	Forcer l'ouverture du silencieux pour surveiller l'activité du canal.
Commandes de requête d'état
0x04	Vérifier l'état TX/RX	Lire	Actuel	Non	Demandez si le module est en état de réception, de transmission ou d'inactivité.
0x05	Lire la force du signal	Lire	Actuel	Non	Obtenez la valeur RSSI du signal reçu actuel.
0x24	Lire l'ID	Lire	Tous	Non	Lisez l'ID DMR du module.
0x25	Lire la version du micrologiciel	Lire	Tous	Non	Lisez le numéro de version du firmware du module.
0x28	Vérifier l'état de cryptage	Lire	Actuel	Non	Demande si le cryptage est activé sur le canal actuel.
