Alerte nouveau produit : Transmission transparente UWB650 | Télémétrie bidirectionnelle | Module de positionnement avec portée de communication de 1 km

Par SDGA:

Le module UWB650 , lancé par NiceRF, est un module de communication sans fil basé sur Ultra Wide Band (UWB) technologie et conforme à la norme IEEE 802.15.4-2020

 Protocole. Développé à partir de l'UWB3000F27, le module UWB650 est doté d'une puce d'amplificateur haute puissance de 0,5 W. Les utilisateurs n'ont pas besoin de concevoir de circuits, car le module UWB650 comprend

 le module de communication sans fil et les circuits associés, intégrés aux dispositifs de protection ESD pour fournir une protection statique ESD efficace. Le module UWB650 combine les données

fonctions de communication, de télémétrie bidirectionnelle (DS-TWR) et de positionnement planaire à trois points de la technologie UWB dans un seul module. Les utilisateurs peuvent facilement utiliser ces fonctions via le

Interface UART sur le module sans nécessiter de conception et de développement supplémentaires. Le module UWB650 dispose également de fonctions de transmission de données, de télémétrie et de positionnement.

comme mode veille.



Fonction de transmission de données :
le module encapsule les données obtenues à partir du port série avant la transmission. Les utilisateurs peuvent saisir jusqu'à 1 010 octets de données par paquet, qui seront traités comme la partie MAC Payload de

le protocole de communication. Lorsque le module reçoit des données d'autres modules, il analyse le paquet de données et génère la partie MAC Payload via le port série. Le module prend en charge les fonctions de cryptage et de décryptage AES-128 (Advanced Encryption Standard).

Fonction de télémétrie :
 lorsque le module entre en mode de télémétrie, il prend par défaut le rôle de répondeur. Le module répond automatiquement aux signaux de télémétrie initiés par l'initiateur et commence le processus de télémétrie sans intervention de l'utilisateur. Lorsqu'il est commuté sur le rôle d'initiateur, le module peut lancer la télémétrie avec jusqu'à 5 modules répondeurs dans une séquence d'interrogation.


Fonction de positionnement :
La fonction de positionnement comprend deux rôles : Tag et Station. Lorsque le module entre en mode positionnement, il prend par défaut le rôle Station. Le module répond automatiquement aux signaux de télémétrie des balises et lance le processus de télémétrie sans intervention de l'utilisateur.
Lorsqu'ils sont passés en mode Tag, les utilisateurs peuvent utiliser les commandes de configuration pour spécifier les 3 stations avec lesquelles le module doit s'adapter pour obtenir le positionnement. S'il n'est pas spécifié, le module sélectionnera au hasard les informations des 3 stations à proximité pour la télémétrie et le positionnement.


Protection électrostatique


Mode veille : pendant le fonctionnement normal, la broche CS est dans un état d'entrée avec pull-up interne. Lorsque la broche CS est basse en externe, le module passe en mode veille. Pendant cette période, le MCU interne, la puce UWB et la puce de l'amplificateur de puissance cessent de fonctionner, maintenant une faible consommation de courant. Lorsque la broche CS est pilotée en externe à un niveau élevé, le module sort du mode veille. Lors du réveil, le MCU réveille la puce UWB interne et restaure séquentiellement divers paramètres de la puce UWB.
Vous trouverez ci-dessous un bref aperçu des fonctionnalités du module :
Distance de communication supérieure à 1 km dans des environnements ouverts.
Le module UWB650 est doté d'une puce d'amplificateur haute puissance fournissant une sortie de 0,5 W, avec une bande passante de transmission (BW) de 499,2 MHz et une sensibilité de réception de -94 dBm. . Il comprend une antenne intégrée et prend en charge des distances de communication supérieures à 1 kilomètre dans des environnements ouverts, idéal pour les applications à longue portée.


Protection électrostatique (ESD)
Le module UWB650 comprend un module de communication sans fil et les circuits associés, intégrés à des dispositifs de protection ESD qui fournissent efficacement une protection ESD. Cette protection peut empêcher les décharges statiques d'endommager les composants électroniques sensibles, garantissant ainsi que les appareils électroniques peuvent fonctionner de manière stable et fiable pendant la production, le transport et l'utilisation.


UWB sans fil au niveau TTL, facile à utiliser pour la transmission de données numériques.
L'interface UWB sans fil vers TTL convertit les signaux ultra-large bande (UWB) en signaux UART de niveau TTL, facilitant ainsi la connexion avec les microcontrôleurs et autres appareils numériques. Il prend en charge la fonctionnalité plug-and-play sans configuration ni programmation complexe, permettant aux utilisateurs de démarrer rapidement la transmission de données. Cette fonctionnalité est particulièrement adaptée aux systèmes embarqués et aux applications IoT.


Le débit RF atteint 6,8 Mbps
Le module UWB offre une capacité de transmission de données à haut débit de 6,8 Mbps, adaptée à l'audio HD, aux transferts de fichiers rapides et à la communication à faible latence. Il maintient une faible consommation d'énergie et de fortes capacités anti-interférences, ce qui le rend particulièrement adapté aux applications dans les domaines de l'électronique grand public, de l'automatisation industrielle, des dispositifs médicaux et des environnements de maison intelligente qui nécessitent des connexions efficaces et stables.

Télémétrie/positionnement intérieur de haute précision


L'UWB650 est un microcontrôleur entièrement intégré qui combine un circuit intégré émetteur-récepteur ultra-large bande (UWB) à faible consommation et à faible coût avec une puce d'amplificateur haute puissance de 0,5 W. Il est conforme aux normes IEEE802.15.4-2015 et IEEE802.15.4z (mode BPRF). Il convient aux systèmes bidirectionnels longue portée, TDoA et PDoA, avec une précision de positionnement allant jusqu'à 10 centimètres. Il peut être utilisé pour le positionnement du personnel industriel à grande échelle, le positionnement souterrain dans les mines de charbon, le positionnement du personnel hospitalier et diverses applications de positionnement en intérieur.

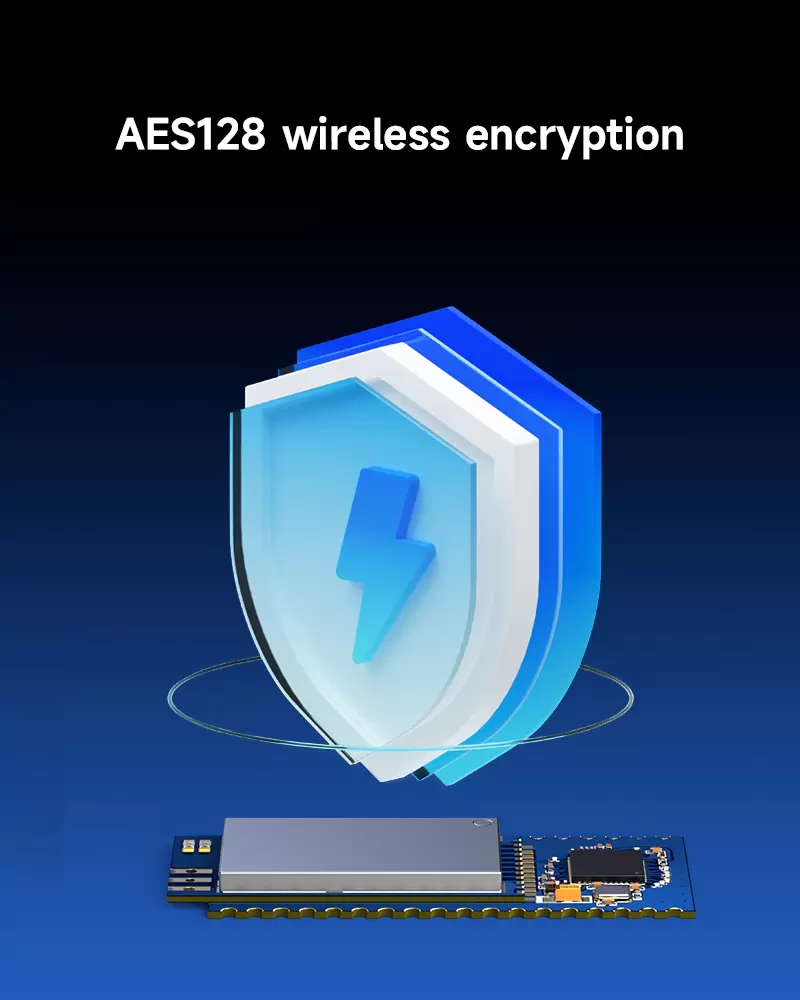

Cryptage sans fil AES128

En utilisant le cryptage AES-128, vous pouvez garantir que les données transmises sans fil sont protégées contre toute interception ou falsification non autorisée. De nombreux secteurs et régions ont des réglementations qui imposent le cryptage des données lors de la transmission sans fil afin de protéger la confidentialité et la sécurité des données. AES-128 est largement accepté et offre une sécurité renforcée, répondant efficacement à ces exigences.


AES128


Caractéristiques du module UWB650
Conforme au protocole de communication UWB standard IEEE 802.15.4-2020
Prend en charge le canal UWB 5 (6 489,6 MHz)
Prend en charge un débit RF de 6,8 Mbps et 850 Kbps
Prend en charge les préambules 3/4/9/10/11/12, avec des modules incapables de communiquer entre différentes configurations de préambule
Prend en charge plusieurs niveaux de puissance de transmission, avec une puissance de transmission maximale de 0,5 W
Communication de données à très longue distance
Adopte une télémétrie bidirectionnelle double face (DS-TWR)
Adopte une méthode de positionnement planaire à trois points pour un calcul de positionnement précis
Protection électrostatique (ESD)

Ce qui précède est le contenu de ce partage : Le module UWB650, basé sur le module UWB3000F27 permet une communication de données longue distance, prend en charge la protection statique ESD et le cryptage sans fil AES128. NiceRF fournit non seulement divers produits de modules sans fil, mais propose également des services de personnalisation ODM/OEM. Nous acceptons les demandes des principaux fabricants.
