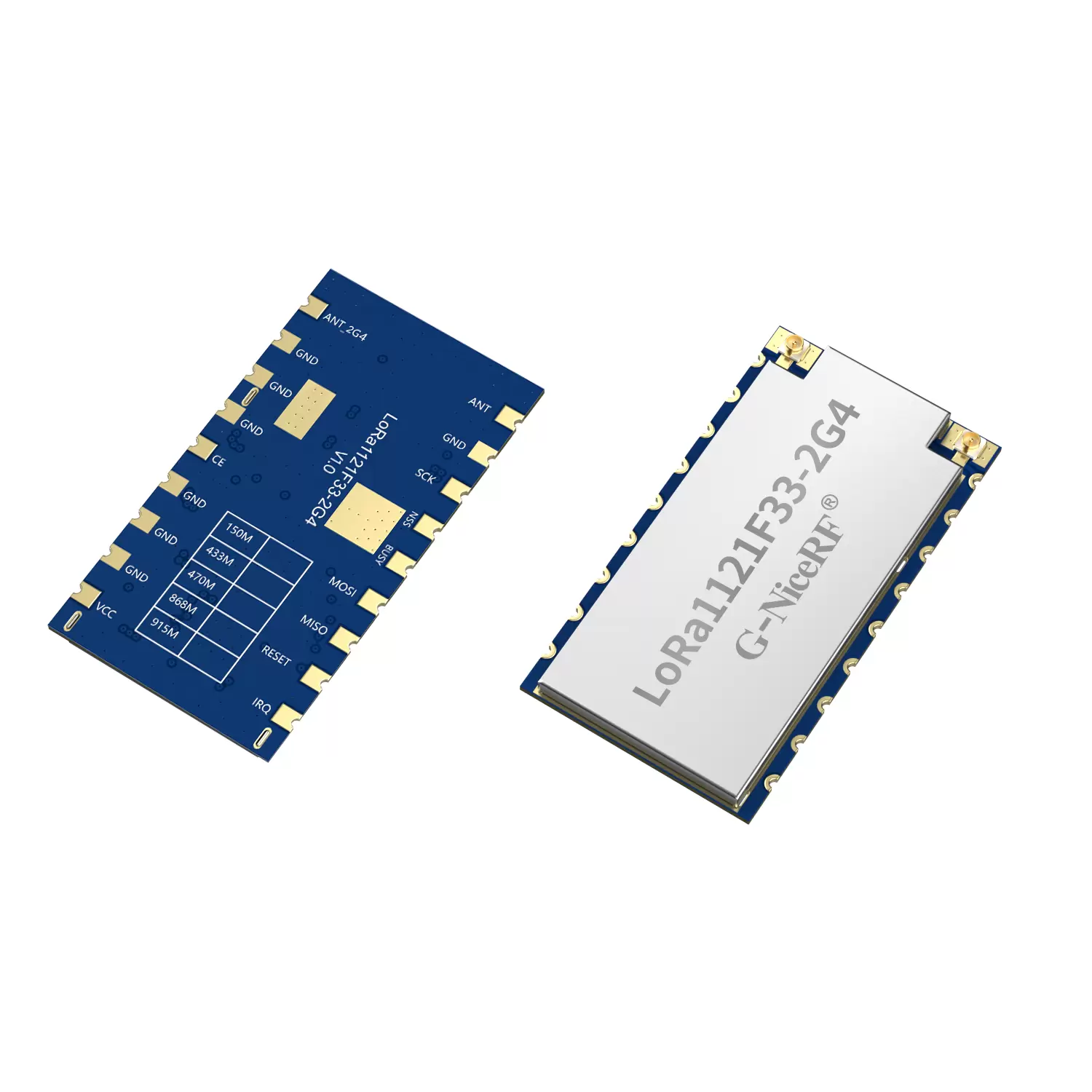

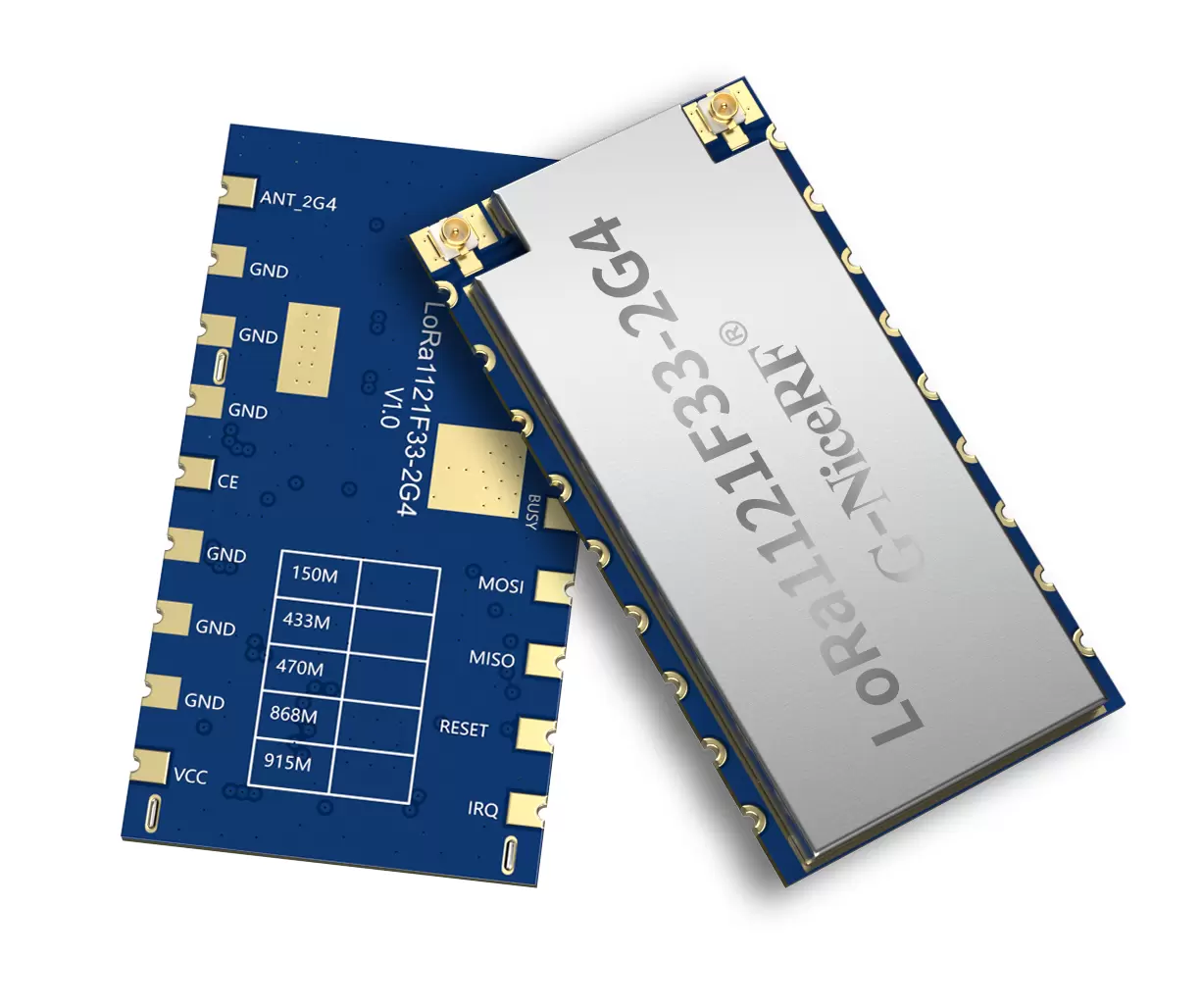

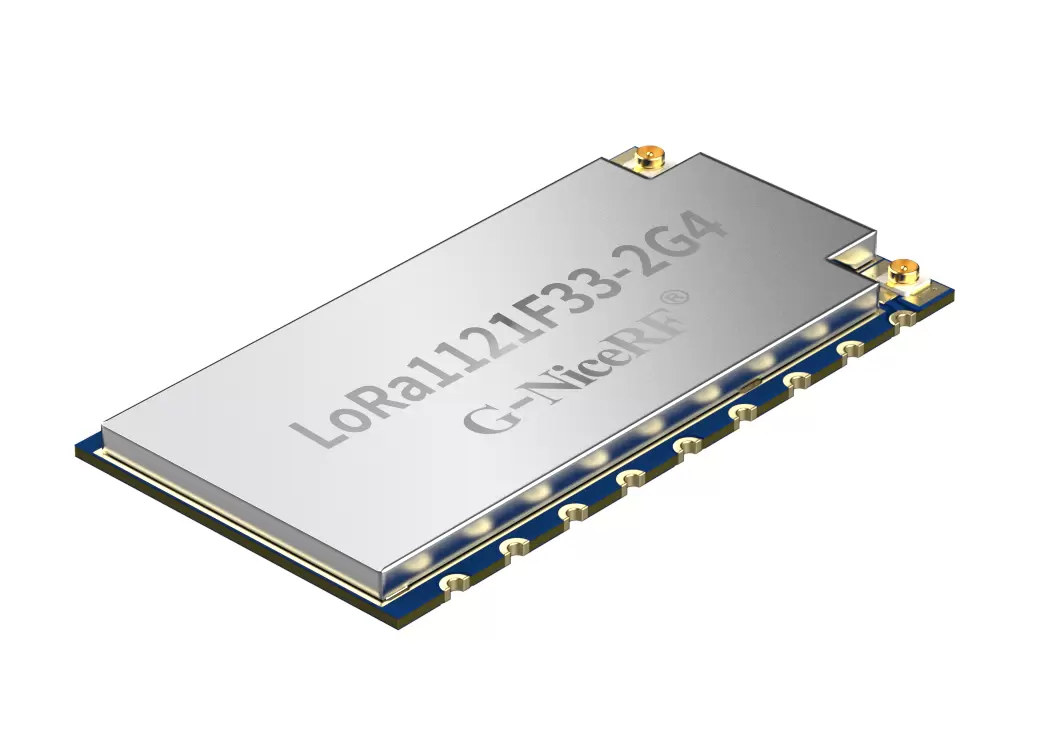

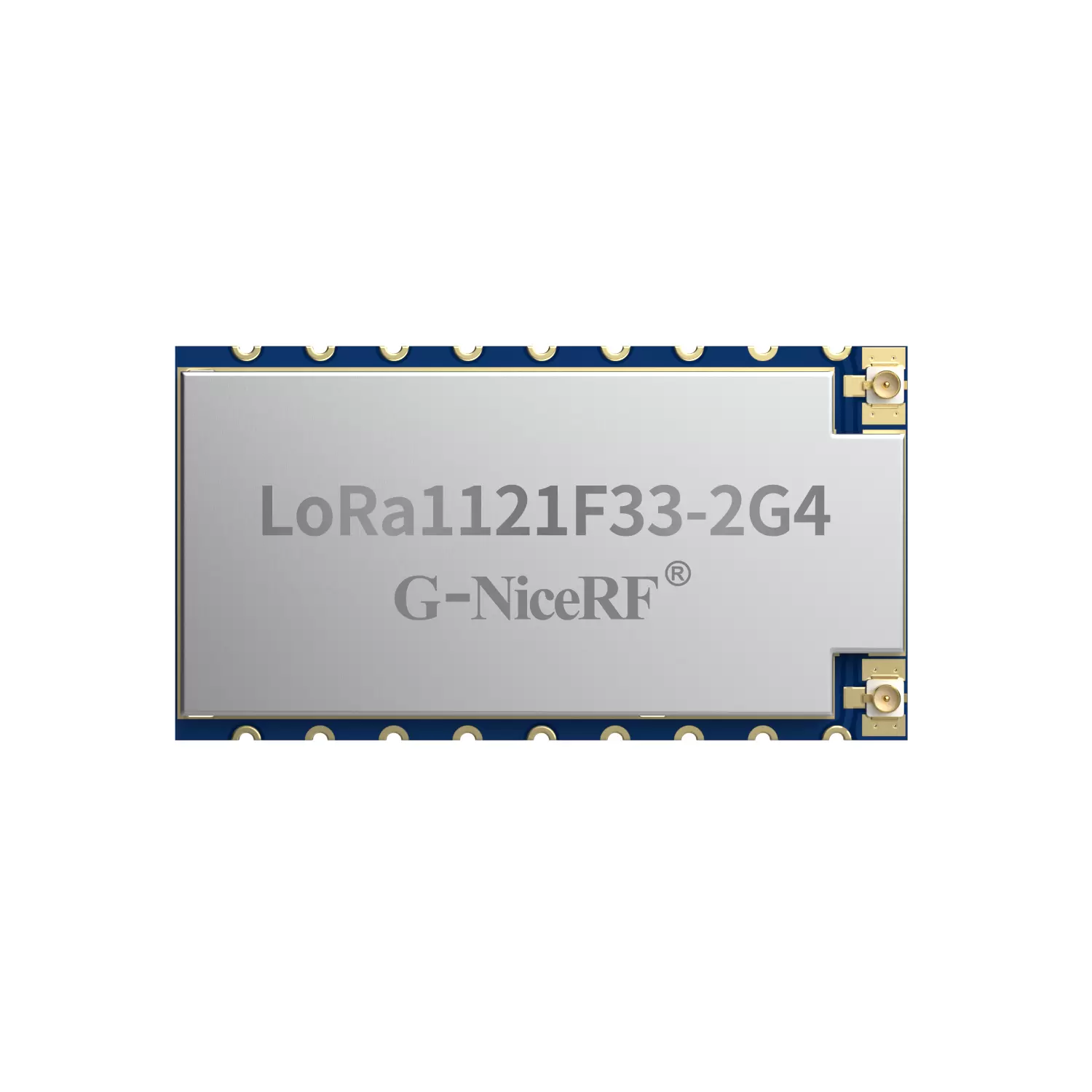

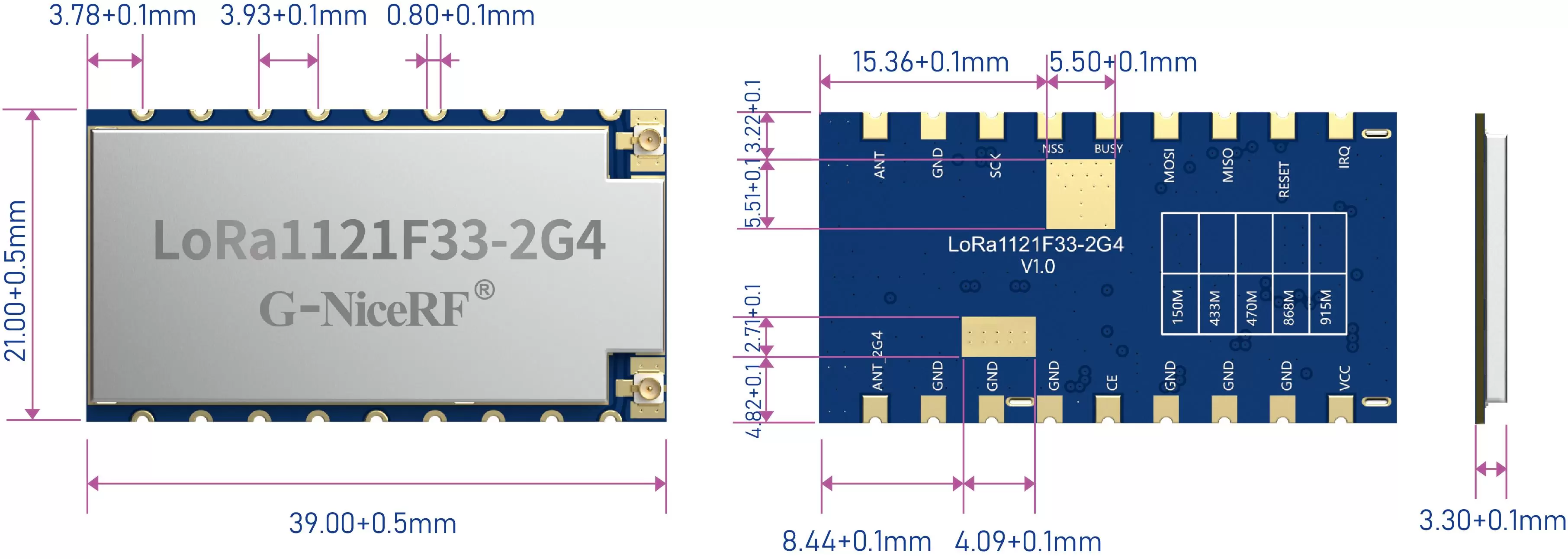

Module de communication sans fil haute puissance LoRa1121F33-2G4 : 2 W

Plage de tension

3.0

5

5.5

V

Température de fonctionnement

- 4 0

25

85

°C

Signal d'entrée maximal

10

dBm

Consommation actuelle

Courant de transmission

433 MHz, 5 V, 2 W

< 900

mA

@2,4 GHz, 5 V, 1 W, puissance d'émission = 5

< 1200

mA

Recevoir le courant

@ S ub-G

< 8

mA

@2,4G

< 24

29

mA

Courant de sommeil

< 20

uA

Paramètres RF

Gamme de fréquences

à 433 MHz

400

470

MHz

à 470 MHz

470

510

MHz

@868MHz

850

890

MHz

à 915 MHz

900

940

MHz

Puissance de transmission

@sub-GHz

18

33

dBm

@Bandes 2,4G

22

30

dBm

Sensibilité de réception

BW = 62,5 kHz, SF = 12

@ Sous -GHz

-142

dBm

BW = 406 kHz, SF = 7

@Bandes 2,4G

-129

dBm

Erreur de fréquence

0,5

ppm

Taux de modulation (@sub-GHz)

@LoRa

0,091

62,5

Kbps

@FSK

0,6

300

Kbps

Taux de modulation (@ bandes 2,4G )

@LoRa

0,476

101,5

Kbps

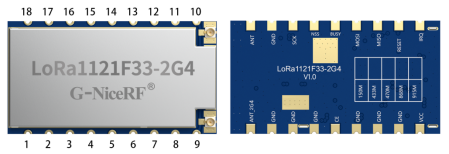

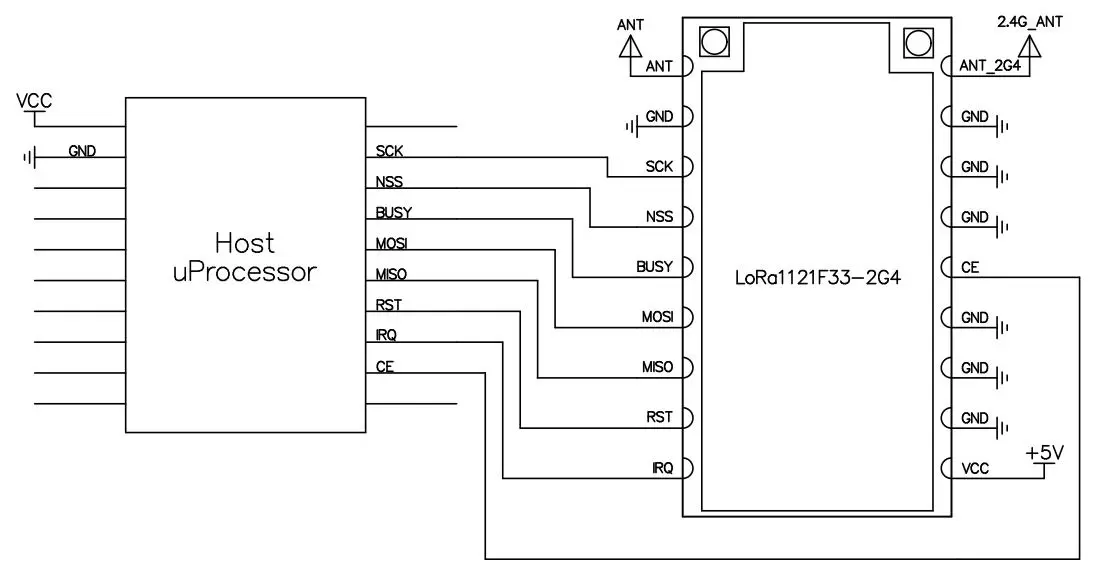

1

VCC

Connectez-vous à l'alimentation positive

2,3,4,6,7,8,11

GND

Connectez-vous à l'alimentation négative

5

CE

je

0-5,5 V

Broche de commande d'activation du LDO interne : tirer vers le haut ou laisser flottant pour fonctionner, connecter à la masse pour le mode veille. Tiré vers le haut en interne.

9

ANT_ 2 G 4

Interface d'antenne 2,4 GHz , antenne externe 50Ω

10

FOURMI

Interface d'antenne Sub-G, antenne externe 50Ω

12

SCK

je

0-3,3 V

Entrée d'horloge SPI

13

NSS

je

0-3,3 V

Entrée de sélection de puce SPI

14

OCCUPÉ

O

0-3,3 V

Utilisé pour l'indication d'état, reportez-vous à la fiche technique de la puce pour plus de détails

15

MOSI

je

0-3,3 V

Saisie de données SPI

16

MISO

O

0-3,3 V

Sortie de données SPI

17

RÉINITIALISER

je

0-3,3 V

Réinitialiser l'entrée de déclenchement, reportez-vous à la fiche technique de la puce pour plus de détails

18

IRQ

O

0-3,3 V

Interface numérique polyvalente, reportez-vous à la fiche technique de la puce pour plus de détails
