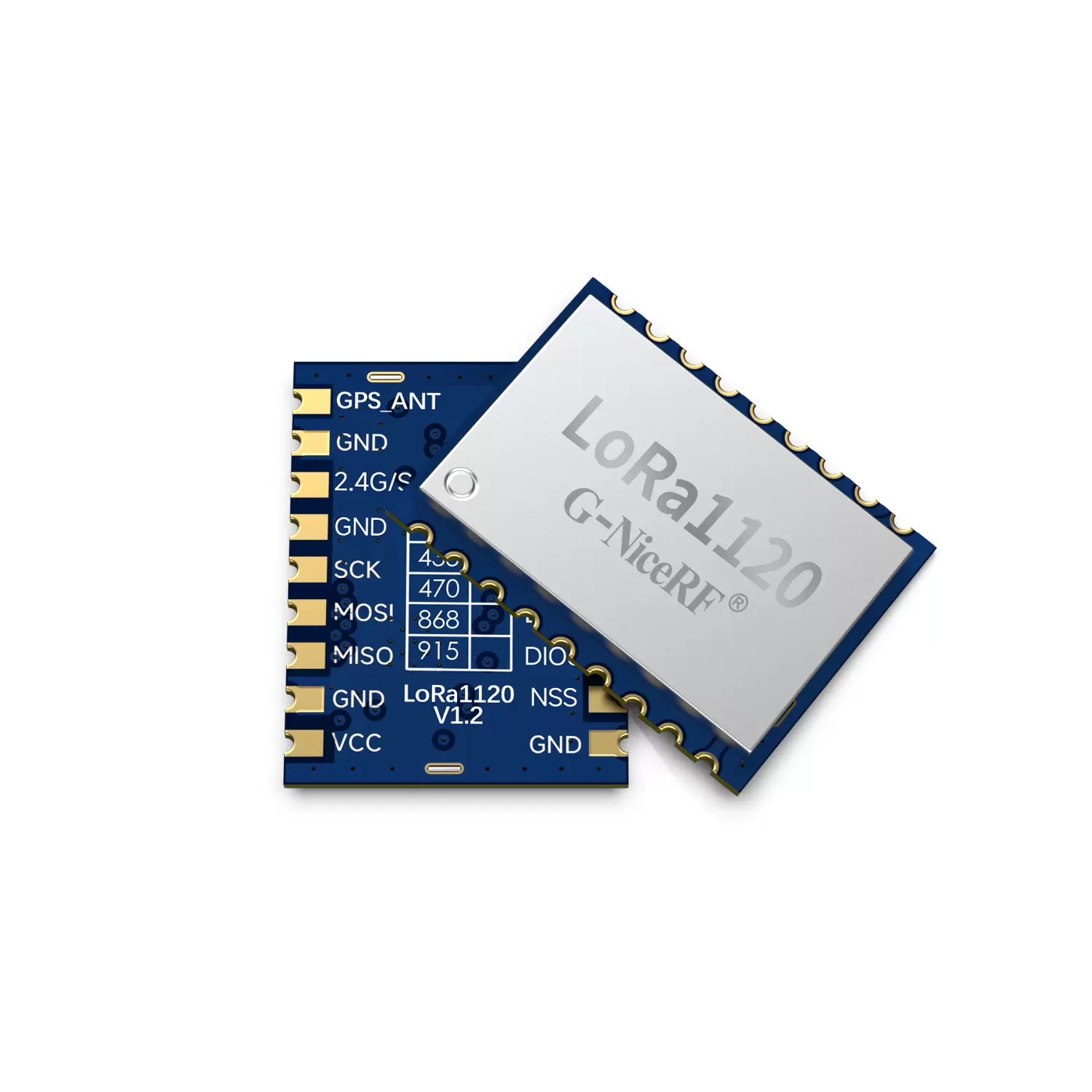

Le module LoRa1120 adopte la puce LR1120 de Semtech, un module ultra-basse consommation conçu spécifiquement pour les applications de géolocalisation mondiale. Il prend en charge les communications LoRa multibande et LR-FHSS (Long Range Frequency Hopping Spread Spectrum), fonctionnant dans les bandes industrielles, scientifiques et médicales (ISM) sub-GHz et 2,4 GHz, ainsi que dans la bande S autorisée pour les communications par satellite. Le module intègre un scanner GNSS (Global Navigation Satellite System) multi-constellations natif dans le cloud et un scanner d'adresses MAC Wi-Fi passif, tous deux gérés par LoRaCloud™ de Semtech. Le LR1120 est conforme aux exigences de la couche physique de la spécification standard LoRaWAN publiée par la LoRa Alliance, tout en conservant une configurabilité permettant de répondre aux besoins de diverses applications et protocoles propriétaires.

Contactez-nous

TÉLÉCHARGER

AUCUNE DONNÉE

Paramètres	Conditions de test	Min.	Typique	Max	Unité
Plage de tension		1.8	3.3	3.6	V
Température de fonctionnement		- 4 0	25	85	°C
Signal d'entrée maximal			10		dBm
Consommation actuelle
Courant de transmission	433 MHz		< 110		mA
Courant de transmission	à 2,4 GHz		< 36		mA
Recevoir le courant	à 3,3 V, 2,4 G		< 7		mA
Recevoir le courant	à 3,3 V , 433 MHz		< 6		mA
Courant de sommeil	à 3,3 V		< 1		uA
Paramètres RF
Gamme de fréquences	à 433 MHz	400		460	MHz
	à 470 MHz	470		510	MHz
	@868MHz	850		890	MHz
	à 915 MHz	900		940	MHz
Puissance de transmission	@Sub-GHz	19	21		dBm
Puissance de transmission	2,4 GHz	10	11		dBm
Sensibilité de réception	BW = 62,5 kHz, SF = 12 à sous -GHz		-142		dBm
	BW = 125 kHz, SF = 12 @S Bands		-132		dBm
	BW = 406 kHz, SF = 7 à 2,4 GHz		-129		dBm
Erreur de fréquence			10		ppm
Taux de modulation (à moins de GHz)	@LoRa	0,01		62,5	Kbps
Taux de modulation (à moins de GHz)	@FSK	0,6		300	Kbps
Taux de modulation ( bandes @S )	@LoRa	0,292		87,5	Kbps
Taux de modulation (bandes @2,4G )	@LoRa	0,476		87,5	Kbps

Caractéristiques

Bandes sub-GHz : 433/470/868/915 MHz (personnalisables : 150 à 960 MHz)
Bandes S : 1 900 MHz à 2 200 MHz
Bandes 2,4 G : 2400 MHz ~ 2500 MHz
Sensibilité des bandes S : jusqu'à -132 dBm à 125 kHz, SF = 12
Sensibilité des bandes sub-GHz : jusqu'à -144 dBm à 62,5 kHz, SF = 12
Sensibilité 2,4 GHz : jusqu'à -129 dBm à 406 kHz, SF = 7
Protection électrostatique (ESD)
Prend en charge LR-FHSS
Prend en charge les protocoles LoRaWAN et Sigfox
Prend en charge le cryptage et le décryptage AES-128
Portée sub-GHz sur 5 km dans les zones ouvertes
Puissance d'émission réglable, jusqu'à 22 dBm
Courant de veille < 1 µA
Courant de réception < 7 mA
Petite taille, conception de trou de tampon
Applications

Drones
Irrigation à distance
Maison intelligente/Agriculture intelligente
fabrication industrielle

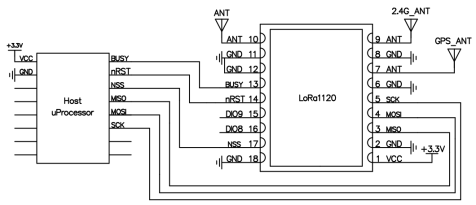

Circuit d'application typique du module LoRa1120 LR1120

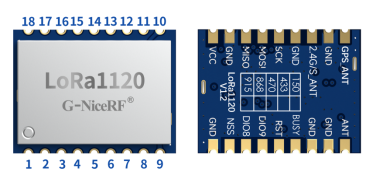

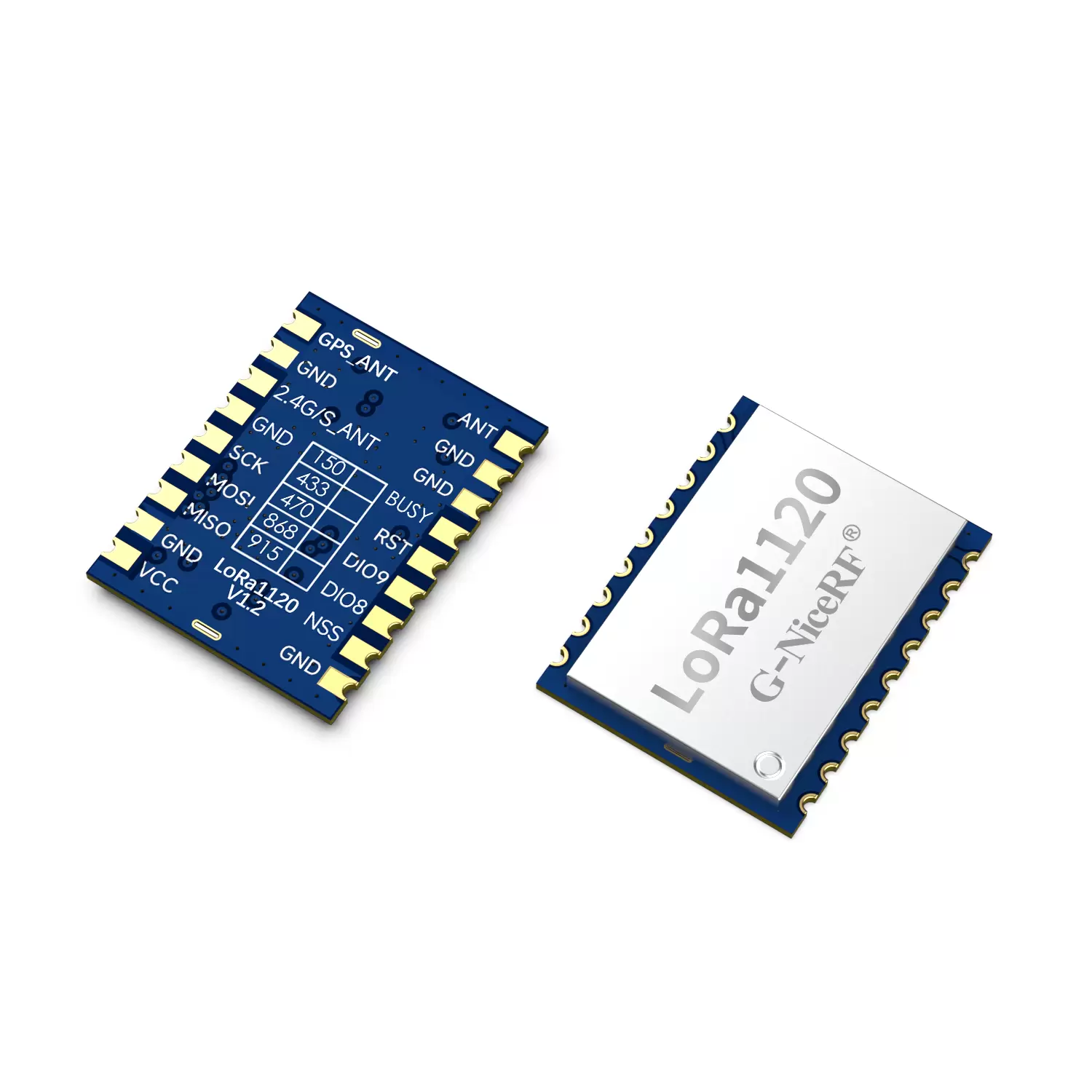

Définition des broches du module LoRa1120 du LR1120

Broche N°	Nom de la broche	E/S	Description
1	VCC		Connectez-vous à l'alimentation positive
2,6,8,11,12,18	GND		Connectez-vous à l'alimentation négative
3	MISO	O	Sortie de données SPI
4	MOSI	je	Saisie de données SPI
5	SCK	je	Entrée d'horloge SPI
7	2.4/S_ANT		Interface d'antenne 2,4G et bande S, antenne externe 50Ω
9	GPS_ANT	je	Interface d'antenne GPS , antenne externe 50Ω
10	ANTA ANT		Interface d'antenne de bande sub-GHz, antenne externe 50Ω
13	OCCUPÉ	O	Utilisé pour l'indication d'état, reportez-vous à la documentation de la puce pour plus de détails
14	RST	je	Réinitialiser l'entrée de déclenchement, reportez-vous à la fiche technique de la puce pour plus de détails
15	DIO9	IO	Interface numérique polyvalente, reportez-vous à la fiche technique de la puce pour plus de détails
16	DIO8	IO	Interface numérique polyvalente, reportez-vous à la fiche technique de la puce pour plus de détails
17	NSS	IO	Entrée de sélection de puce SPI

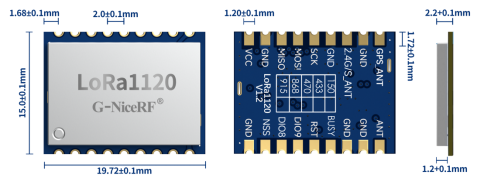

Module LoRa LR1120, taille LoRa1120
