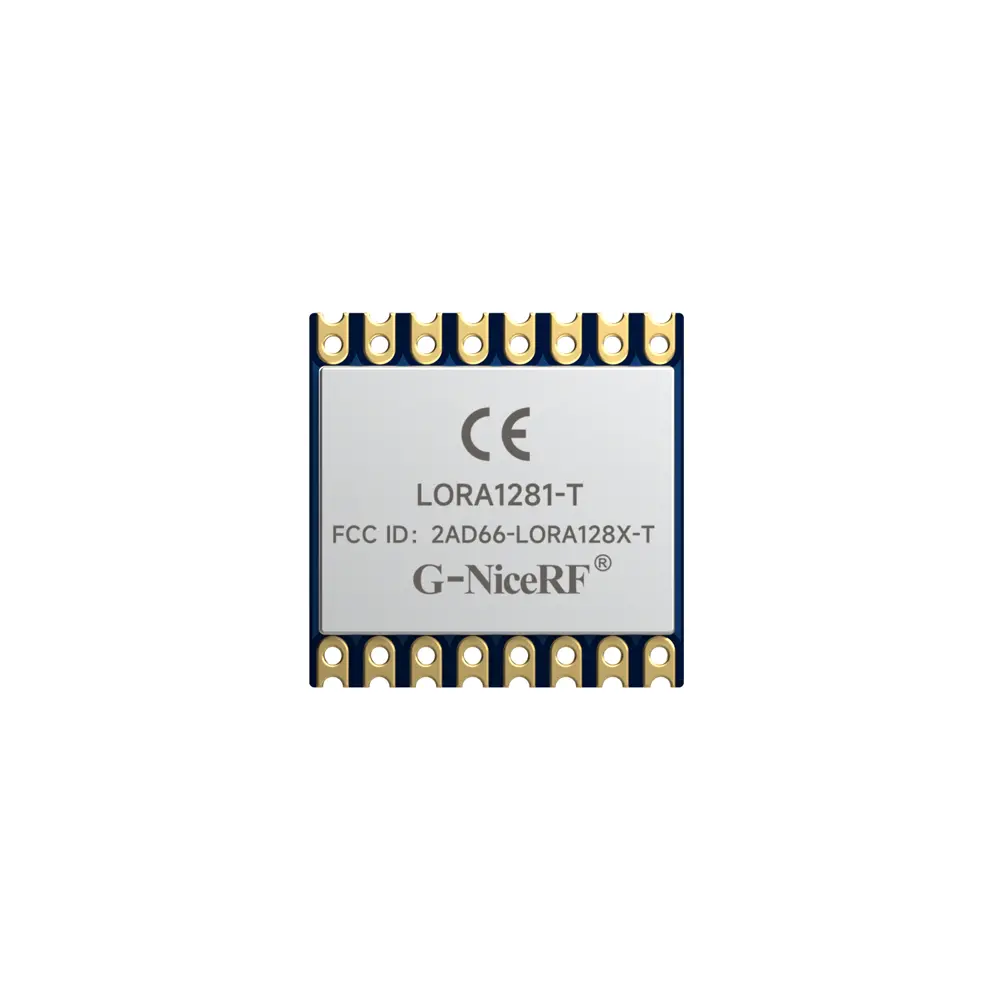

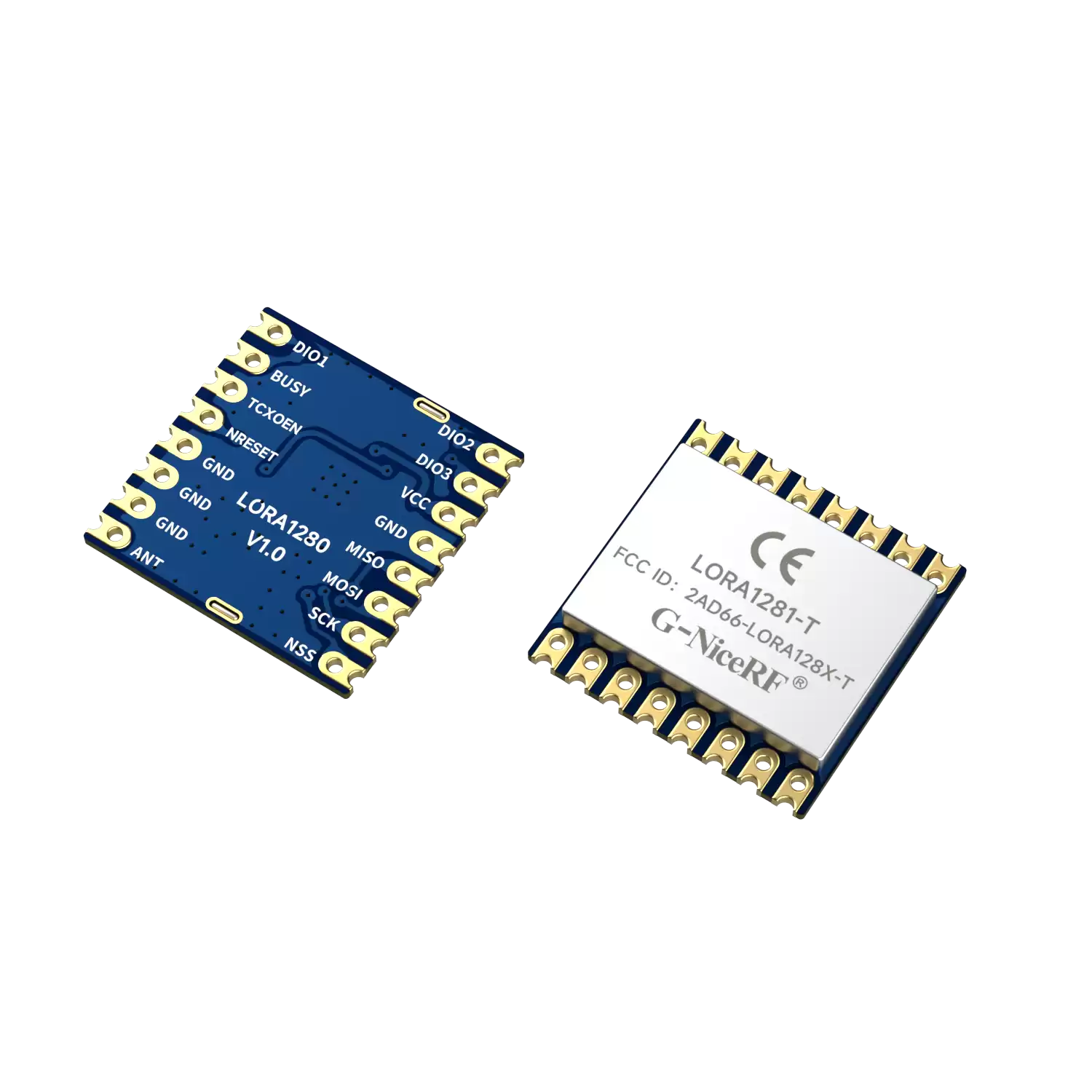

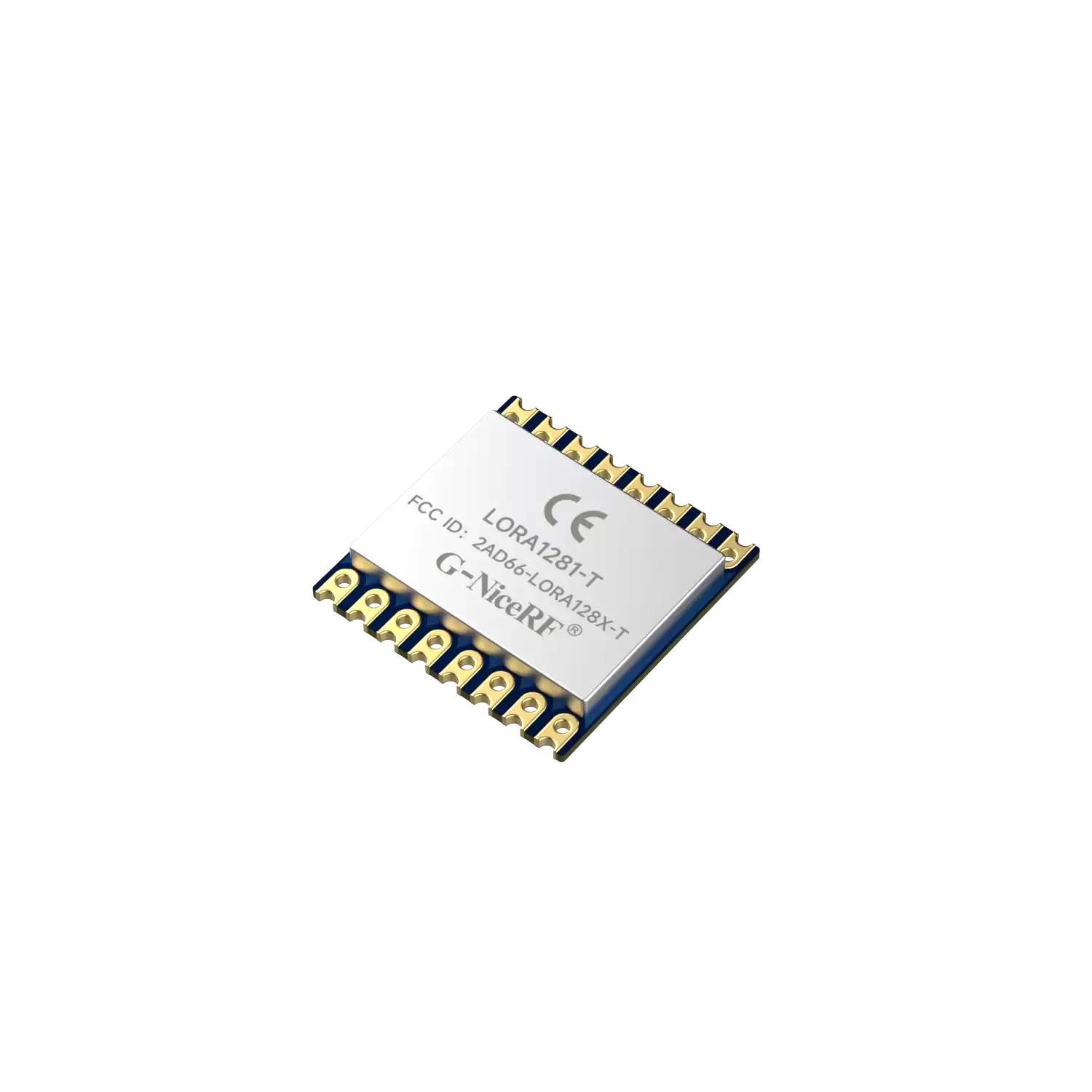

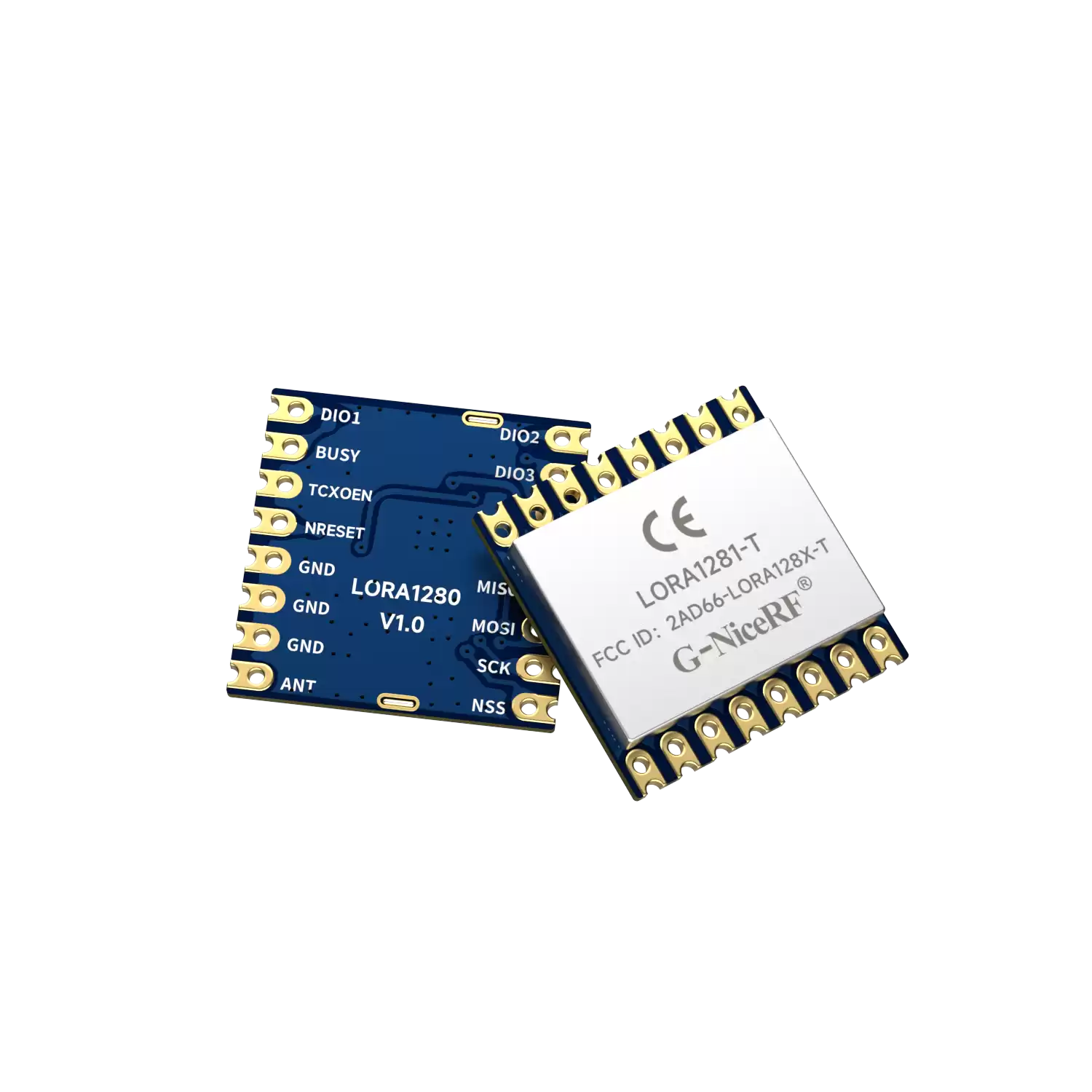

LORA1281-TCXO: FCC ID & CE-RED CERTIFICATION SX1281 Prise en charge du module certifié 2.4 GHz.
LORA1281-TCXO: FCC ID & CE-RED CERTIFICATION SX1281 Prise en charge du module certifié 2.4 GHz.
LORA1281-TCXO: FCC ID & CE-RED CERTIFICATION SX1281 Prise en charge du module certifié 2.4 GHz.
LORA1281-TCXO: FCC ID & CE-RED CERTIFICATION SX1281 Prise en charge du module certifié 2.4 GHz.
LORA1281-TCXO: FCC ID & CE-RED CERTIFICATION SX1281 Prise en charge du module certifié 2.4 GHz.
LORA1281-TCXO: FCC ID & CE-RED CERTIFICATION SX1281 Prise en charge du module certifié 2.4 GHz.
LORA1281-TCXO: FCC ID & CE-RED CERTIFICATION SX1281 Prise en charge du module certifié 2.4 GHz.
LORA1281-TCXO: FCC ID & CE-RED CERTIFICATION SX1281 Prise en charge du module certifié 2.4 GHz.
LORA1281-TCXO: FCC ID & CE-RED CERTIFICATION SX1281 Prise en charge du module certifié 2.4 GHz.
LORA1281-TCXO: FCC ID & CE-RED CERTIFICATION SX1281 Prise en charge du module certifié 2.4 GHz.

LORA1281-TCXO: FCC ID & CE-RED CERTIFICATION SX1281 Prise en charge du module certifié 2.4 GHz.

  • L'émetteur et le module de récepteur de 2,4 GHz sont conçus sur la base de la puce radio Fréquence OriginalSx1280 / SX1281 de Semtech aux États-Unis. Il utilise le mode de modulation de Lora, qui améliore la courte distance de communication des modules ordinaires de 2,4 GHz. Les performances de pénétration élevée de la bande de fréquence de 2,4 GHz combinée à la modulation LORA permettent au module d'avoir une sensibilité à la réception élevée et une capacité anti-interférence environnementale. Toute la série de modules est largement utilisée dans les applications nécessitant une transmission longue distance à 2,4 GHz. L'ensemble de la série de modules utilise un oscillateur en cristal de qualité industrielle de 10 ppm, et le module Thelora1280 / LORA1281-TCXO est également spécialement équipé d'un oscillateur à cristaux à température industrielle de qualité industrielle, qui garantit une sortie de fréquence stable dans des environnements rugueux TCXO dans des environnements ruders TCXO compensés comme une température élevée et basse. Il possède également la fonction "temps de vol", qui peut réaliser des applications RF.
  • LORA1281-TCXO utilise strictement le processus sans plomb pour la production et les tests, et répond aux normes ROHS et atteignant.
  • LORA1281-TCXO a obtenu la certification CE et FCC.

★ Les paramètres suivants sont obtenus en connectant l'instrument avec un axe de cuivre de 50 ohms. @ VCC = 3,3 V.

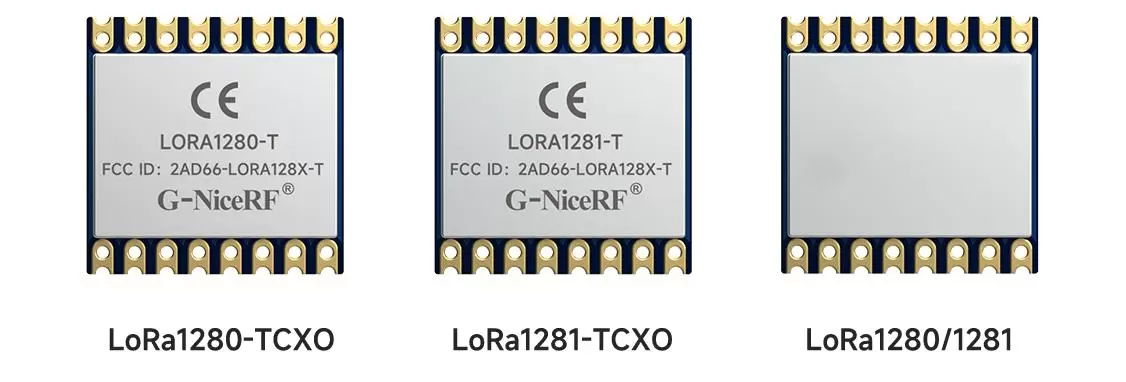

Les modules sans fil LORA1280 / LORA1281-TXCO ont obtenu la certification CE & FCC.

ParamètreMin.Typ. Max.UnitéCondition
Condition de fonctionnement
Tension de travail1.83.33.7V
Plage de température-40
85
Consommation actuelle

Courant Rx


<12
mame@ Lora1280-tcxo
Courant TX
2832mame@ VCC = 3,3V, 12,5 dBm @ lora1280-tcxo
Courant de sommeil
<1
ua
Paramètre RF
Gamme de fréquences2400
2500MHz



Taux de données

0,476
202Kbps@Lora
260
1300Kbps@Flrc
125
2000Kbps@Fsk
Puissance de sortie-18
12.5dbm@ VCC = 3,3 V
Recevoir une sensibilité
-132
dbmLora@0.476 kbps




certificationFCC ID & CE-RED
InterfaceSpice
ÉbrécherSX1280 / 1281
Fréquence2,4 GHz
ModulationLora


Caractéristiques de l'émetteur et récepteur 2,4 GHz LORA1281-TCXO

  • Plage de fréquences de fonctionnement: 2400-2500 mHz
  • Double certification par CE & FCC
  • Plage de températures de fonctionnement: -40 ~ + 85 ° C
  • Taux de transfert de données : @ lora = 0,476-202 kbps
  • Puissance de sortie maximale: 12,5 dbm
  • Mode de communication des paquets (recevant FIFO 256 octets)
  • Oscillateur à cristal à haute précision (0,5 ppm TCXO / 10 ppm)
  • Plage de tension de fonctionnement: 1.8-3.7 V
  • Sensibilité jusqu'à 132dbm @ lora
  • Modulation FSK LORA FLRC



Applications de l'émetteur et récepteur 2,4 GHz LORA1281-TCXO

  • Télécommande sans fil
  • Maison intelligente
  • Lecteur de tag
  • Contrôle des jouets
  • Surveillance de la pression des pneus
  • Surveillance de la santé

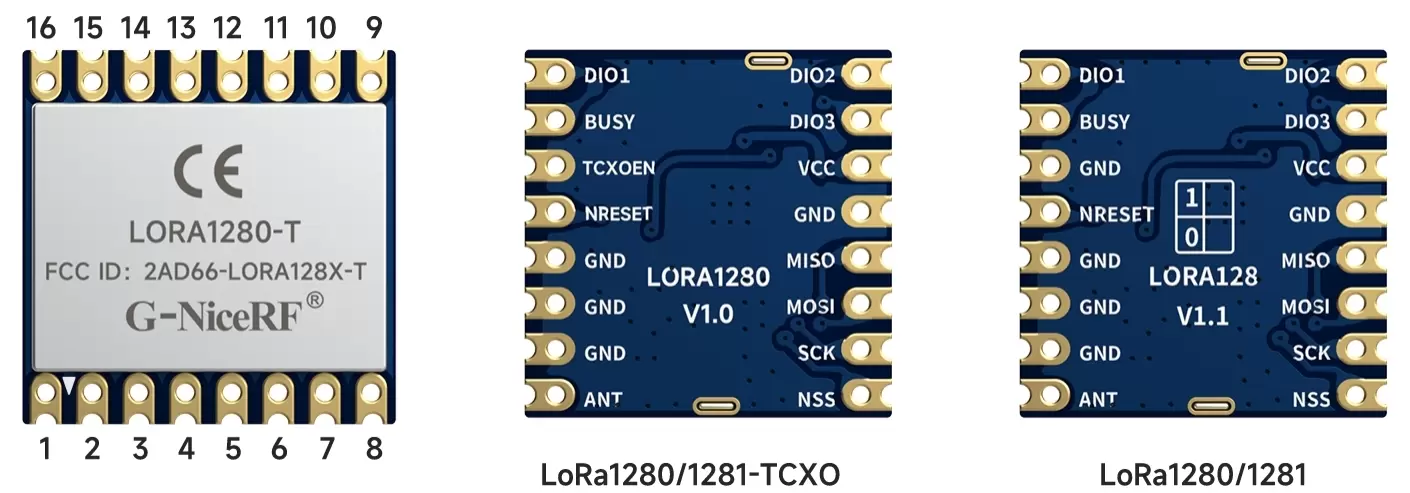

Épingle noNom de brocheDescription
  1  Dio2Directement connecté à la broche de puce, IO à usage général configurable (voir la spécification Chip SX1280 / 1281 pour plus de détails)
  2  Dio3Directement connecté à la broche de puce, IO à usage général configurable (voir la spécification Chip SX1280 / 1281 pour plus de détails)
3VCCConnecté au pôle positif de l'alimentation (1,8-3,7 V)
4GNDConnecté au pôle négatif
5MisoBroche de sortie de données SPI
6MosiBroche d'entrée de données SPI
7SCKPin d'entrée d'horloge SPI
8NSSPin de sélection de la puce de module
9FOURMIConnectez-vous avec une antenne coaxiale de 50 ohms
10,11,12GNDConnecté au pôle négatif
13NrésistPin de déclenchement de réinitialisation de la puce, actif bas
Remarque: Pour les modules LORA1280 et LORA1281, la broche 14 est GND
14GNDConnecté au pôle négatif
Remarque: Pour le module LORA1280-TCXO, la broche 14 est tcxoen
  14  TcxoenAllumez TCXO: 1. Tournez la broche TCXOEN à un niveau élevé avant de réinitialiser SX1280; 2. Retarder au moins 3 ms pour attendre le démarrage TCXO; 3. Lors de l'utilisation du module 1280, TCXOEN doit rester en haut niveau; Désactivez TCXO (si le module doit entrer en mode de sommeil): 1. Appelez la fonction SetSleep () pour faire entrer le module en mode de sommeil; 2. Retarder au moins 1 ms pour attendre le sommeil du module; 3. Tournez la broche TCXOEN à un niveau bas pour désactiver TCXO;
15OCCUPÉPin de l'indicateur d'état (voir SX1280 / 1281 Spécification pour plus de détails)
  16  Dio1Directement connecté à la broche de puce, IO à usage général configurable (voir la spécification Chip SX1280 / 1281 pour plus de détails))

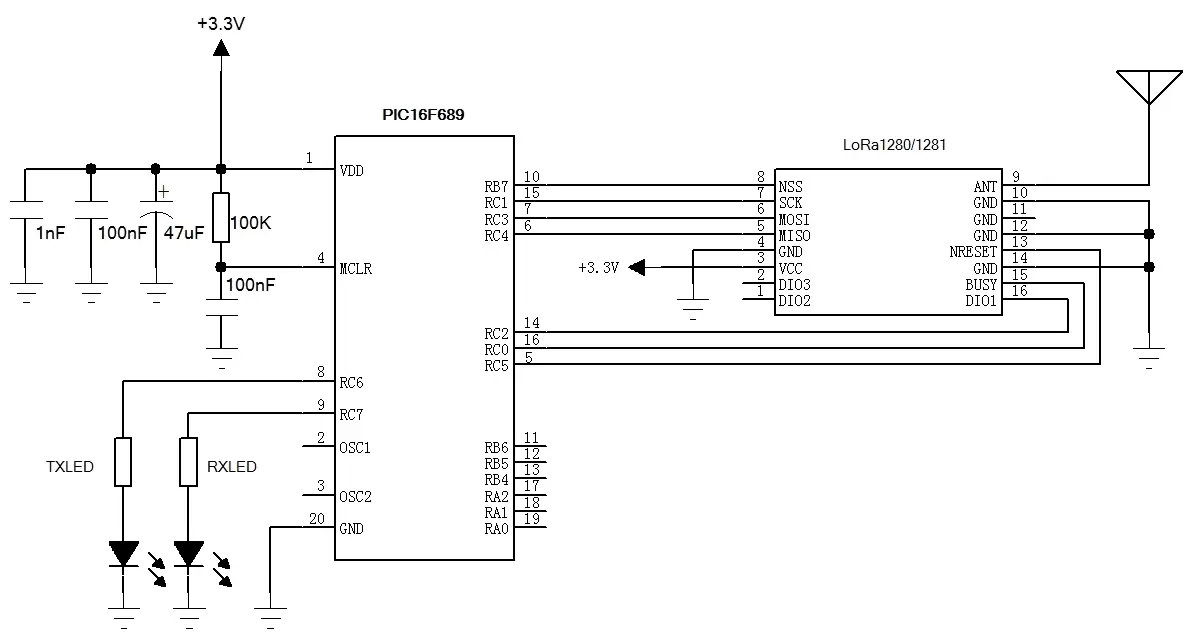

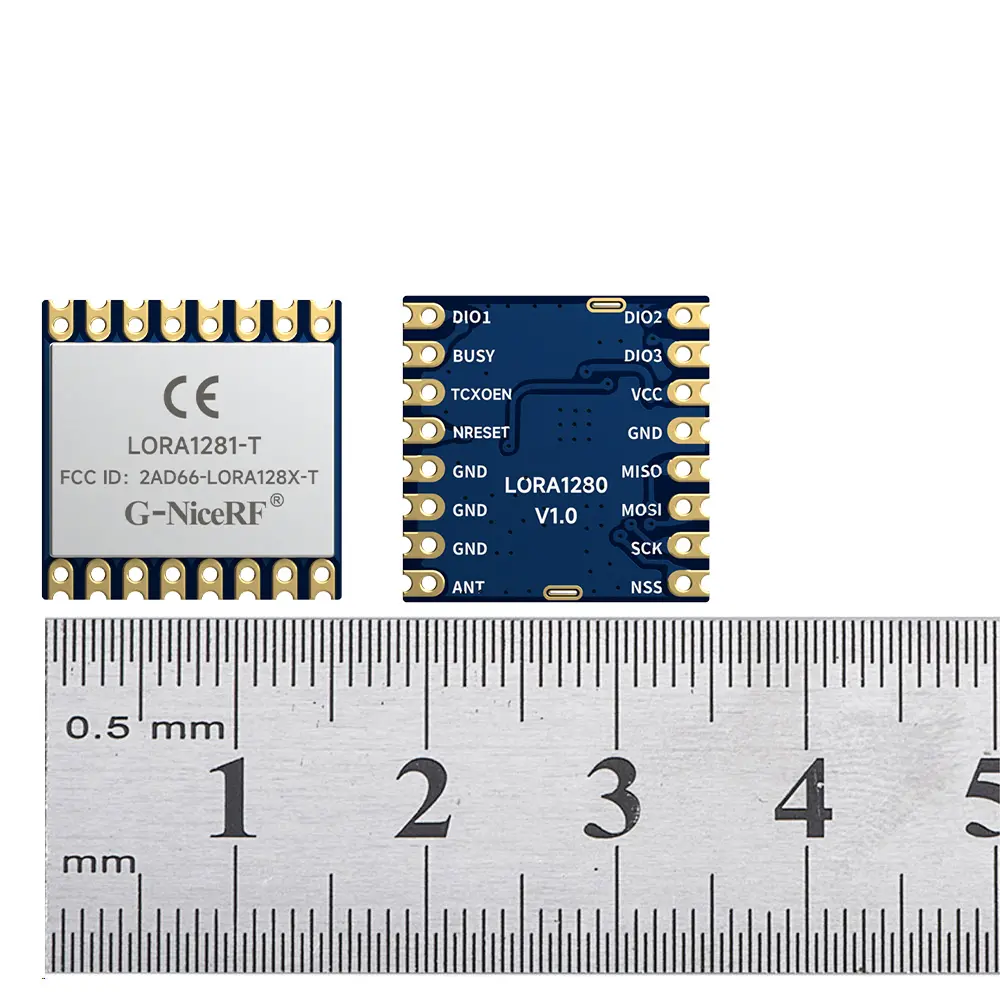

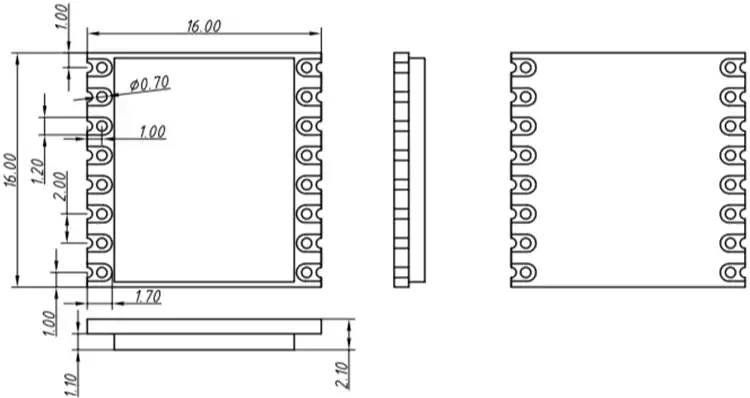

Dimensions mécaniques de l'émetteur et module récepteur 2,4 GHz LORA1280-TCXO
