LoRa1276-C1-915 : Module LoRa SX1276 915 MHz certifié FCC avec protection ESD
LoRa1276-C1-915 : Module LoRa SX1276 915 MHz certifié FCC avec protection ESD
LoRa1276-C1-915 : Module LoRa SX1276 915 MHz certifié FCC avec protection ESD
LoRa1276-C1-915 : Module LoRa SX1276 915 MHz certifié FCC avec protection ESD
LoRa1276-C1-915 : Module LoRa SX1276 915 MHz certifié FCC avec protection ESD
LoRa1276-C1-915 : Module LoRa SX1276 915 MHz certifié FCC avec protection ESD
LoRa1276-C1-915 : Module LoRa SX1276 915 MHz certifié FCC avec protection ESD
LoRa1276-C1-915 : Module LoRa SX1276 915 MHz certifié FCC avec protection ESD
LoRa1276-C1-915 : Module LoRa SX1276 915 MHz certifié FCC avec protection ESD
LoRa1276-C1-915 : Module LoRa SX1276 915 MHz certifié FCC avec protection ESD
LoRa1276-C1-915 : Module LoRa SX1276 915 MHz certifié FCC avec protection ESD
LoRa1276-C1-915 : Module LoRa SX1276 915 MHz certifié FCC avec protection ESD

LoRa1276-C1-915 : Module LoRa SX1276 915 MHz certifié FCC avec protection ESD

  • Le module LoRa LoRa1276-C1-915 a obtenu la certification FCC ID,
  • L'ID FCC peut être vérifié ici : (ID FCC : 2AD66-1276C1)
  • https://www.fcc.gov/oet/ea/fccid
  • Le LoRa1276-C1 intègre la puce d'émission-réception RF Semtech SX1276, qui adopte la technique de modulation à étalement de spectre LoRa à sauts de fréquence. Sa distance de communication et sa sensibilité de réception sont bien supérieures à celles des modulations FSK et GFSK actuelles. Les signaux multiples n'ont aucune influence, même dans un environnement à fréquences élevées.
  • LoRa1276-C1-915 a obtenu la certification IC ID.
  • ID IC : 21278-1276C1
Contactez-nous
TÉLÉCHARGER
Paramètre Min Typique  Max. Unité Condition
État de fonctionnement
Tension de fonctionnement  1.8 3.3 3.7 V
Plage de température -40   85 °C
Consommation actuelle
courant RX   10.8   mA
courant TX   120   mA à 20 dBm
Courant de sommeil   1   uA
Paramètre RF

Gamme de fréquences

 900 915 940 MHz à 915 MHz
Débit de données 1.2   300 Kbps FSK
0,018   37,5 Kbps LoRa
Puissance de sortie -1   20 dBm
Sensibilité de réception   -123   dBm Données @FSK = 1,2 kbps, Fdev = 10 kHz
  -139   dBm @LoRa BW=125KHz_SF = 12_CR=4/5
Interface SPI
Ébrécher SX1276
Fréquence 915 MHz
Modulation LoRa
Puissance de sortie 100 mW
Certification ID FCC, ID IC

Caractéristiques du module LoRa SX1276 LoRa1276-C1

  • Gamme de fréquences : 915 MHz (personnalisable 137-1020 MHz)
  • Sensibilité : -139 dBm @Lora
  • Puissance de sortie maximale : 20 dBm
  • Faible courant RX : 10,8 mA
  • Courant de veille < 1,5 uA
  • Taux de transfert de données : @FSK, 1,2-300 Kbps
  • @Lora, 0,018-37,5 Kbps
  • Excellente immunité de blocage
  • Mode de modulation Lora, FSK, GFSK
  • Protection ESD intégrée
  • Plage dynamique RSSI de 127 dB
  • Moteur de paquets jusqu'à 256 octets avec FiFo et CRC
  • Capteur de température intégré
  • Plage de température de fonctionnement : -40 ~ +85 °C

Applications du module LoRa SX1276 LoRa1276-C1

  • Relevé de compteur à distance
  • Contrôle industriel
  • Télédétection domotique
  • Contrôle des jouets
  • Réseau de capteurs
  • Surveillance de la pression des pneus
  • Périphériques PC sans fil
  • Surveillance de la santé

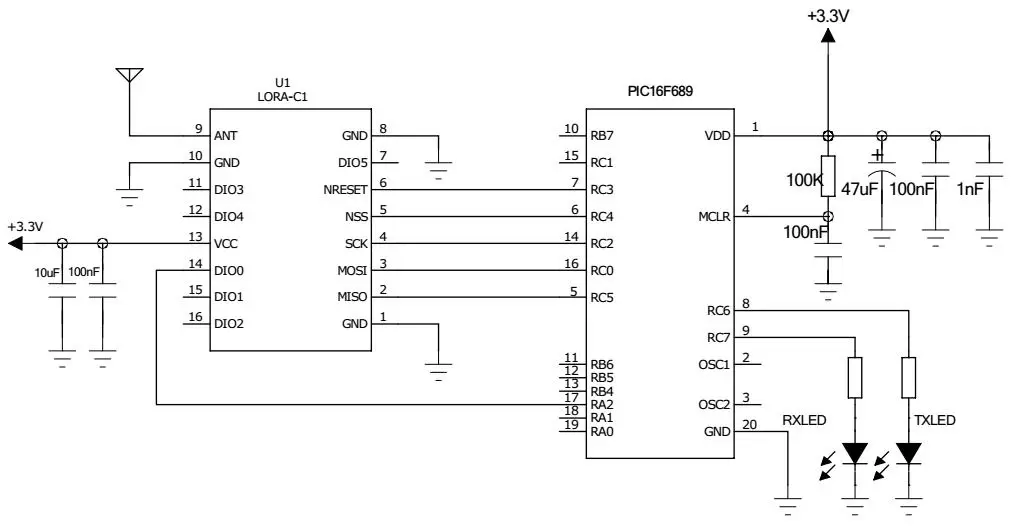

Circuit d'application du module LoRa SX1276 915 MHz LoRa1276-C1-915

Circuit d'application typique du module LoRa SX1276 LoRa1276-C1

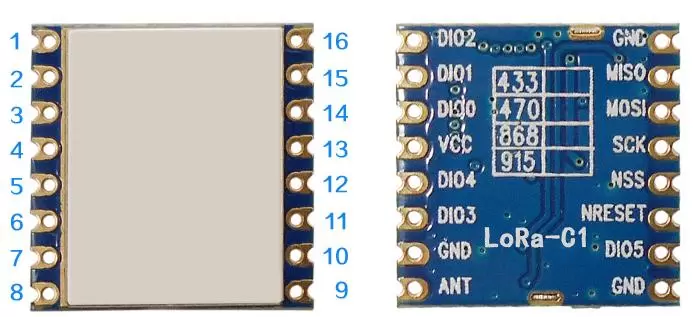

Définition des broches du module LoRa SX1276 915 MHz LoRa1276-C1-915

Broche N°Nom de la brocheDescription
1GNDterre d'alimentation
2MISOSortie SPI pour les données SPI
3MOSIEntrée SPI pour les données SPI
4SCKHorloge série pour interface SPI
5NSSActivation SPI
6NRESETRéinitialiser l'entrée
7DIO5E/S numériques, personnalisables
8GNDterre d'alimentation
9FOURMIConnectez-vous avec une antenne coaxiale de 50 ohms
10GNDterre d'alimentation
11DIO3E/S numériques, personnalisables
12DIO4E/S numériques, personnalisables
13VCCAlimentation connectée (par défaut 3,3 V)
14DIO0E/S numériques, personnalisables
15DIO1E/S numériques, personnalisables
16DIO2E/S numériques, personnalisables

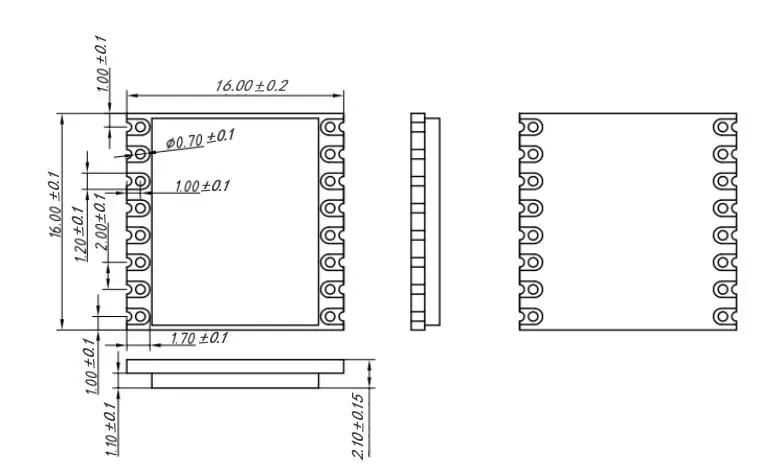

Dimensions mécaniques du module LoRa SX1276 915 MHz LoRa1276-C1-915
