LoRa1276-915 : Module frontal LoRa SX1276 915 MHz certifié FCC

Le module LoRa LoRa1276 intègre la puce d'émission-réception RF Semtech SX1276, qui adopte la technique de modulation à étalement de spectre LoRa à sauts de fréquence. Sa distance de communication et sa sensibilité de réception sont bien supérieures à celles des modulations FSK et GFSK actuelles. Les signaux multiples ne s'influencent pas mutuellement, même dans des environnements à fréquences élevées ; il offre d'excellentes performances anti-interférences. Le commutateur d'antenne du module est intégré et contrôlé par la puce. Sa taille compacte lui permet d'atteindre une puissance de sortie de 100 mW. Il est largement utilisé pour la lecture de compteurs sans fil, le contrôle industriel à distance et d'autres secteurs.
LoRa1276 est conforme aux normes de production et de test sans plomb et répond aux normes RoHS et REACH.
LoRa1276-915 a obtenu la certification FCC ID.

Contactez-nous

TÉLÉCHARGER

Caractéristiques du module LoRa SX1276 LoRa1276

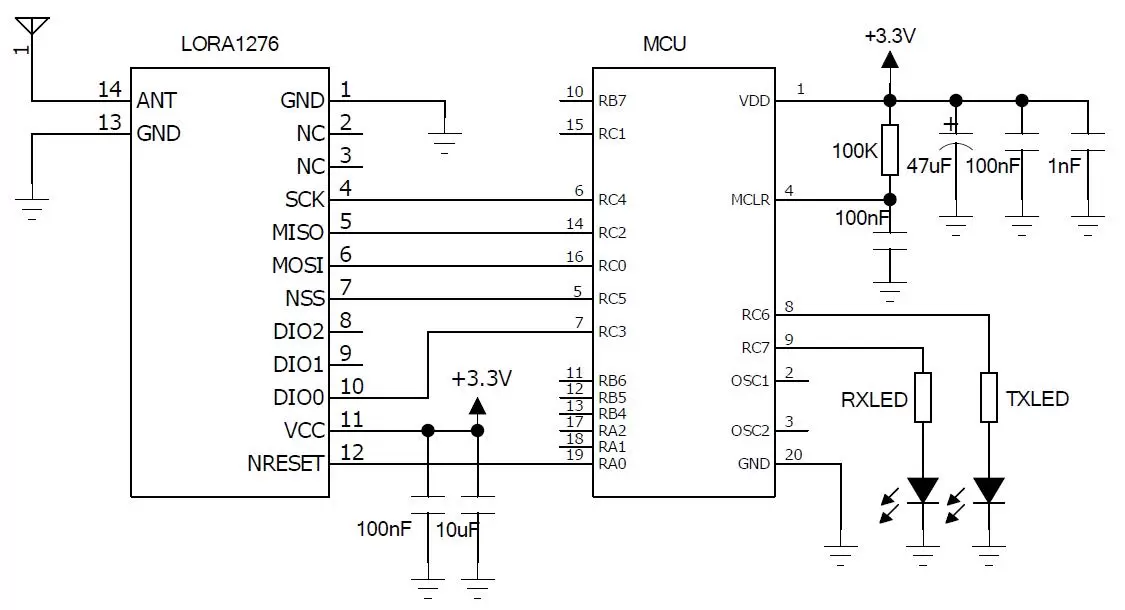

Circuit d'application du module frontal sans fil LoRa 915 MHz LoRa1276 - 915

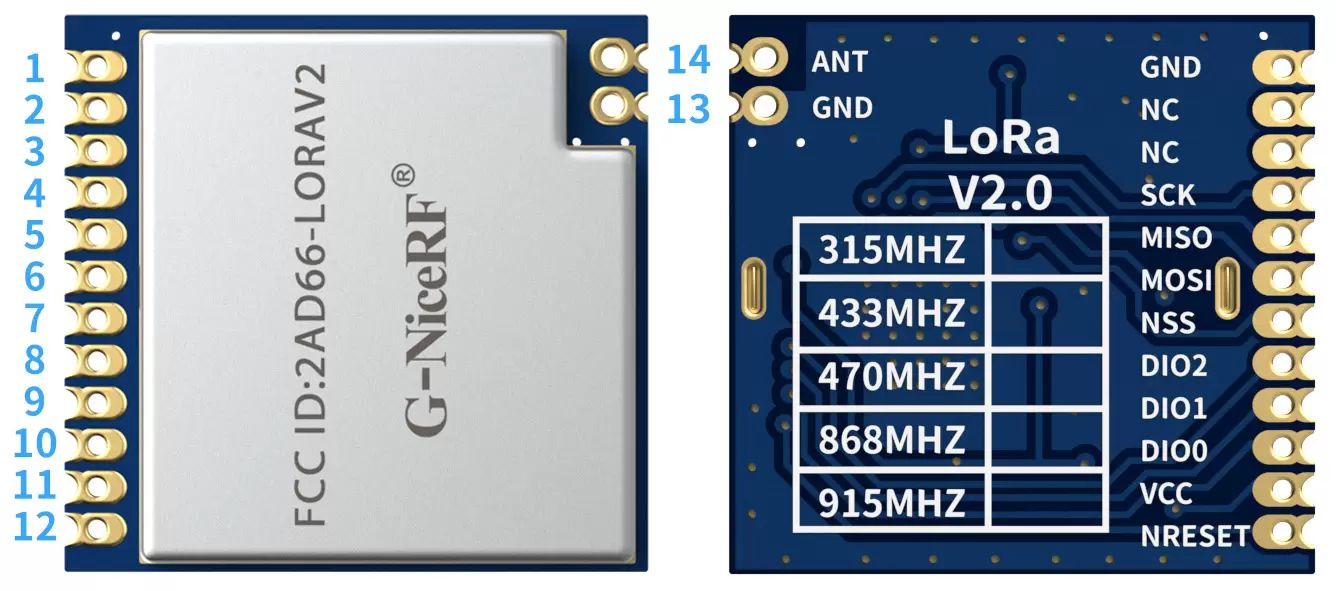

Définition des broches du module frontal sans fil LoRa 915 MHz LoRa1276 - 915

Broche N°	Nom de la broche	Description
1	GND	terre d'alimentation
2	Caroline du Nord	Vide
3	Caroline du Nord	Vide
4	SCK	Horloge série pour interface SPI
5	MISO	Sortie SPI pour les données SPI
6	MOSI	Entrée SPI pour les données SPI
7	NSS	Activation SPI
8	DIO2	E/S numériques, personnalisables
9	DIO1	E/S numériques, personnalisables
10	DIO0	E/S numériques, personnalisables
11	VCC	Alimentation connectée (par défaut 3,3 V)
12	NRESET	Réinitialiser l'entrée
13	GND	terre d'alimentation
14	FOURMI	Connectez-vous avec une antenne coaxiale de 50 ohms

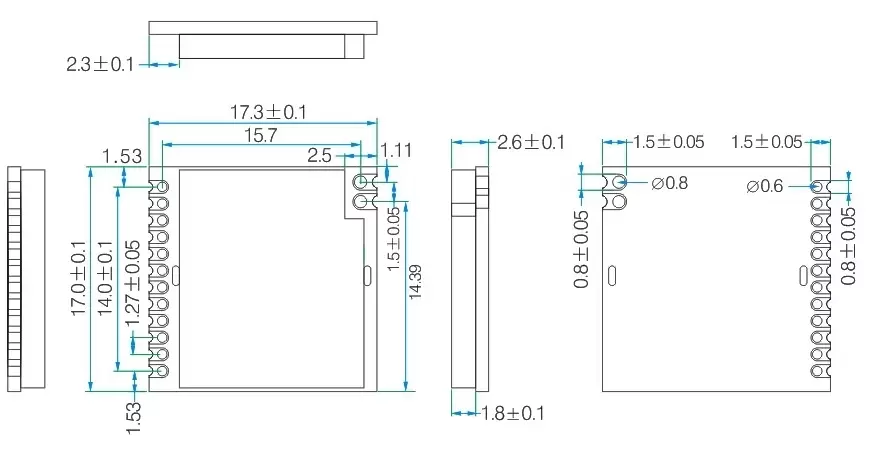

Dimensions mécaniques du module frontal sans fil LoRa 915 MHz LoRa1276 - 915
