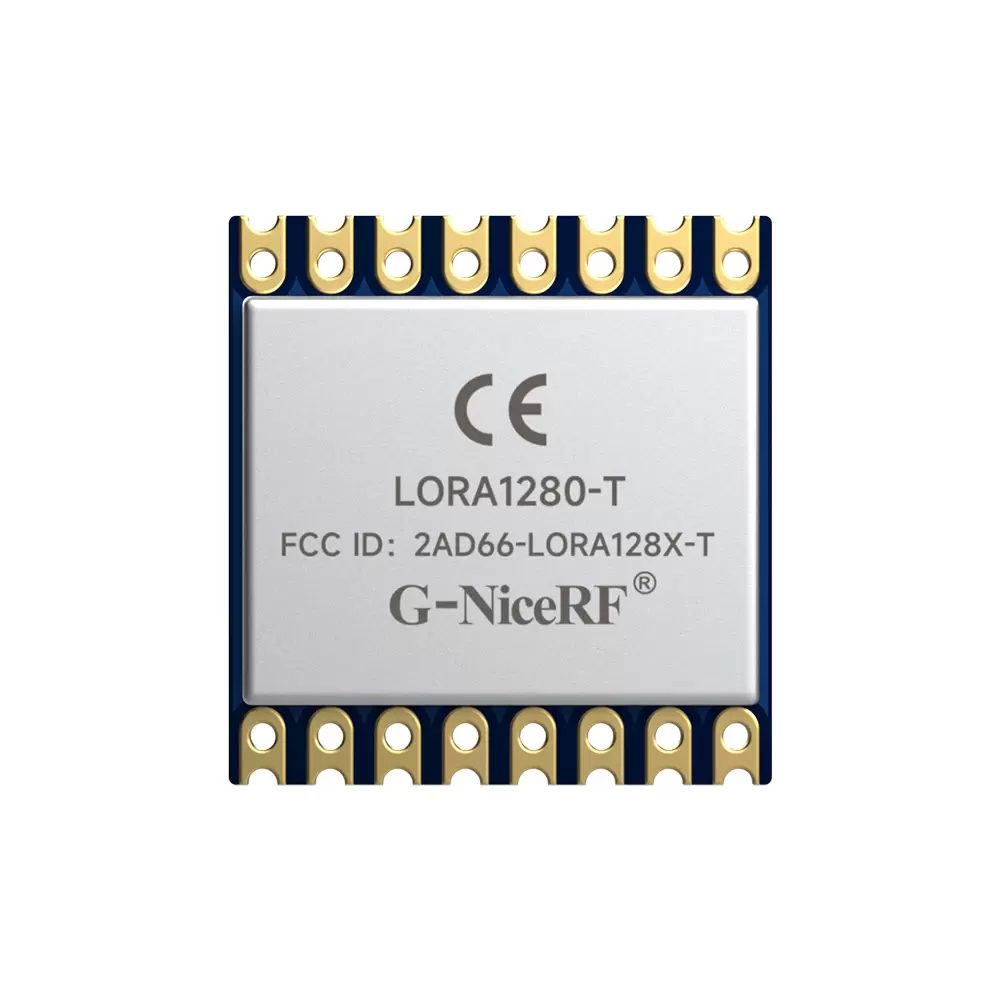

  • Le module émetteur et récepteur 2,4 GHz est conçu sur la base de la puce radiofréquence originale SX1280/SX1281 de Semtech aux États-Unis. Il utilise le mode de modulation de LoRa, qui améliore la courte distance de communication des modules ordinaires de 2,4 GHz. Les performances de pénétration élevées de la bande de fréquence 2,4 GHz combinées à la modulation LoRa permettent au module d'avoir une sensibilité de réception élevée et une capacité anti-interférence environnementale. L'ensemble de la série de modules est largement utilisé dans les applications nécessitant une transmission longue distance de 2,4 GHz. Toute la série de modules utilise un oscillateur à cristal de qualité industrielle de 10 ppm, et le module LoRa1280/LoRa1281-TCXO est également spécialement équipé d'un oscillateur à cristal compensé en température TCXO de qualité industrielle de 0,5 ppm de plus haute précision, qui garantit une sortie de fréquence stable dans des environnements difficiles. comme les températures élevées et basses. Il dispose également de la fonction « temps de vol », qui peut réaliser des applications de télémétrie RF.
  • LoRa1281-TCXO utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et Reach.
  • LoRa1281-TCXO a obtenu les certifications CE et FCC.

★ Les paramètres suivants sont obtenus en connectant l'instrument à un axe en cuivre de 50 ohms. @VCC=3,3V.

Les modules sans fil LoRa1280/Lora1281-TXCO ont obtenu la certification CE et FCC.

Les modules sans fil LoRa1280/Lora1281-TXCO ont obtenu la certification CE et FCC.

ParamètreMin.Typ. Max.UnitéCondition
État de fonctionnement
Tension de fonctionnement1.83.33.7V
Plage de température-40
85
Consommation actuelle

Courant de réception


< 12
mA@Lora1280-TCXO
Courant d'émission
2832mA@ Vcc = 3,3 V, 12,5 dBm @ Lora1280-TCXO
Courant de sommeil
< 1
uA
Paramètre RF
Gamme de fréquence2400
2500MHz



Débit de données

0,476
202Kbit/s@LoRa
260
1300Kbit/s@FLRC
125
2000Kbit/s@FSK
Puissance de sortie-18
12,5dBm@VCC=3,3V
Sensibilité de réception
-132
dBmLoRa à 0,476 Kbit/s





attestationFCC ID&CE-ROUGE
InterfaceIPS
ÉbrécherSX1280/1281
Fréquence2,4 GHz
ModulationLoRa


Caractéristiques de l'émetteur et récepteur 2,4 GHz LORA1281-TCXO

  • Plage de fréquences de fonctionnement: 2400-2500 mHz
  • Double certification par CE & FCC
  • Plage de températures de fonctionnement: -40 ~ + 85 ° C
  • Taux de transfert de données : @ lora = 0,476-202 kbps
  • Puissance de sortie maximale: 12,5 dbm
  • Mode de communication des paquets (recevant FIFO 256 octets)
  • Oscillateur à cristal à haute précision (0,5 ppm TCXO / 10 ppm)
  • Plage de tension de fonctionnement: 1.8-3.7 V
  • Sensibilité jusqu'à 132dbm @ lora
  • Modulation FSK LORA FLRC



Applications de l'émetteur et récepteur 2,4 GHz LORA1281-TCXO

  • Télécommande sans fil
  • Maison intelligente
  • Lecteur de tag
  • Contrôle des jouets
  • Surveillance de la pression des pneus
  • Surveillance de la santé

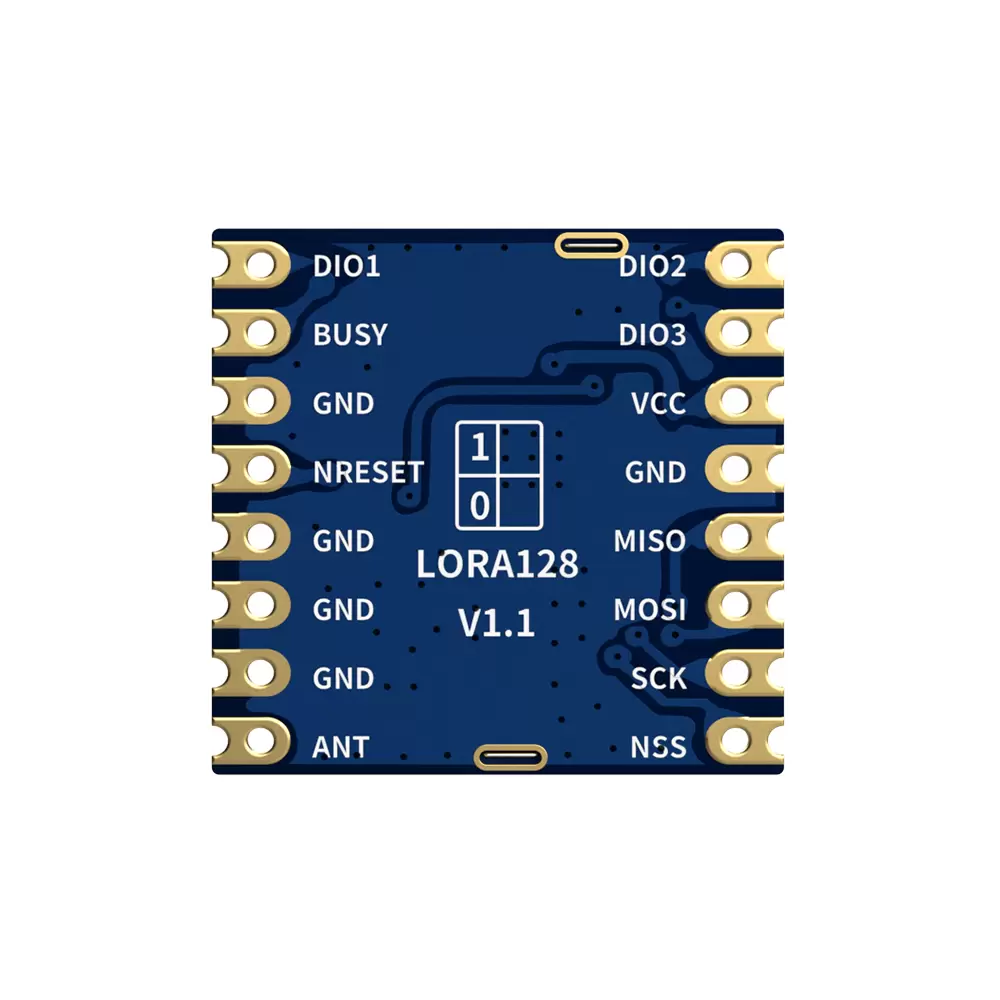

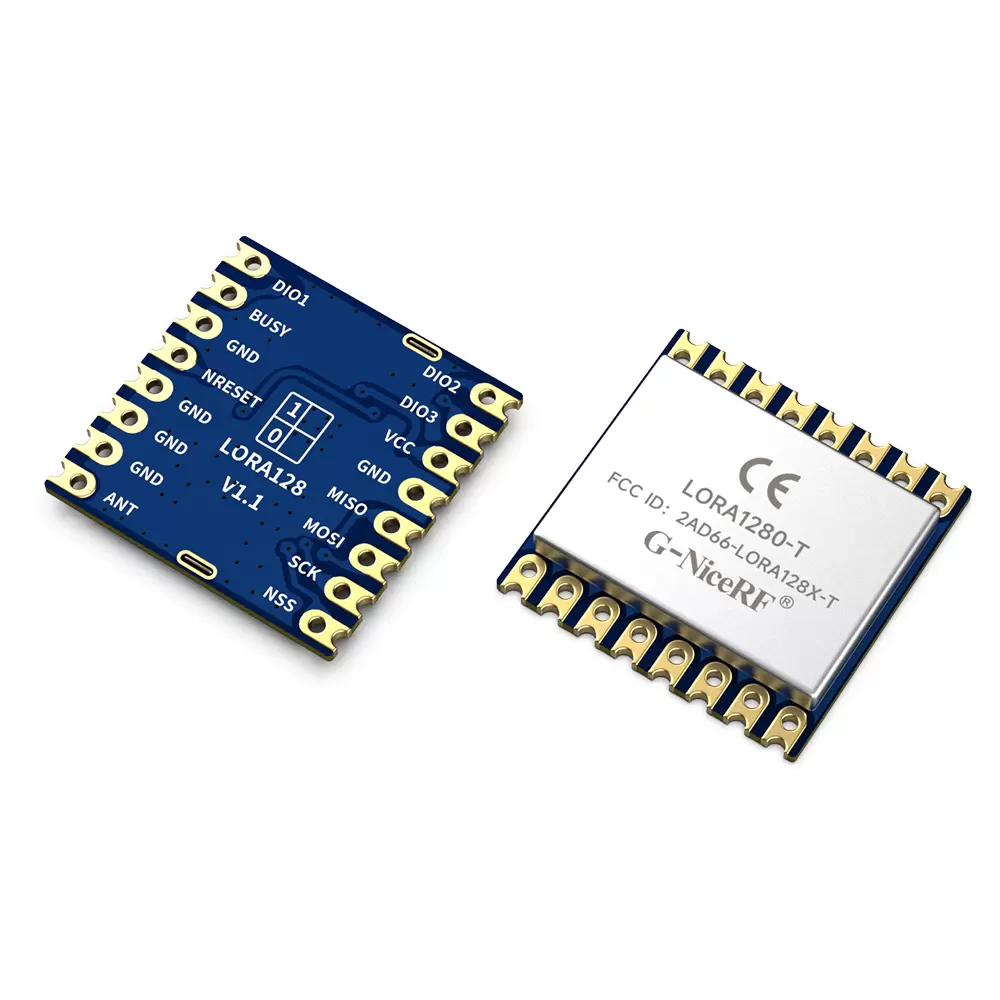

Épingle noNom de brocheDescription
  1  Dio2Directement connecté à la broche de puce, IO à usage général configurable (voir la spécification Chip SX1280 / 1281 pour plus de détails)
  2  Dio3Directement connecté à la broche de puce, IO à usage général configurable (voir la spécification Chip SX1280 / 1281 pour plus de détails)
3VCCConnecté au pôle positif de l'alimentation (1,8-3,7 V)
4GNDConnecté au pôle négatif
5MisoBroche de sortie de données SPI
6MosiBroche d'entrée de données SPI
7SCKPin d'entrée d'horloge SPI
8NSSPin de sélection de la puce de module
9FOURMIConnectez-vous avec une antenne coaxiale de 50 ohms
10,11,12GNDConnecté au pôle négatif
13NrésistPin de déclenchement de réinitialisation de la puce, actif bas
Remarque: Pour les modules LORA1280 et LORA1281, la broche 14 est GND
14GNDConnecté au pôle négatif
Remarque: Pour le module LORA1280-TCXO, la broche 14 est tcxoen
  14  TcxoenAllumez TCXO: 1. Tournez la broche TCXOEN à un niveau élevé avant de réinitialiser SX1280; 2. Retarder au moins 3 ms pour attendre le démarrage TCXO; 3. Lors de l'utilisation du module 1280, TCXOEN doit rester en haut niveau; Désactivez TCXO (si le module doit entrer en mode de sommeil): 1. Appelez la fonction SetSleep () pour faire entrer le module en mode de sommeil; 2. Retarder au moins 1 ms pour attendre le sommeil du module; 3. Tournez la broche TCXOEN à un niveau bas pour désactiver TCXO;
15OCCUPÉPin de l'indicateur d'état (voir SX1280 / 1281 Spécification pour plus de détails)
  16  Dio1Directement connecté à la broche de puce, IO à usage général configurable (voir la spécification Chip SX1280 / 1281 pour plus de détails))

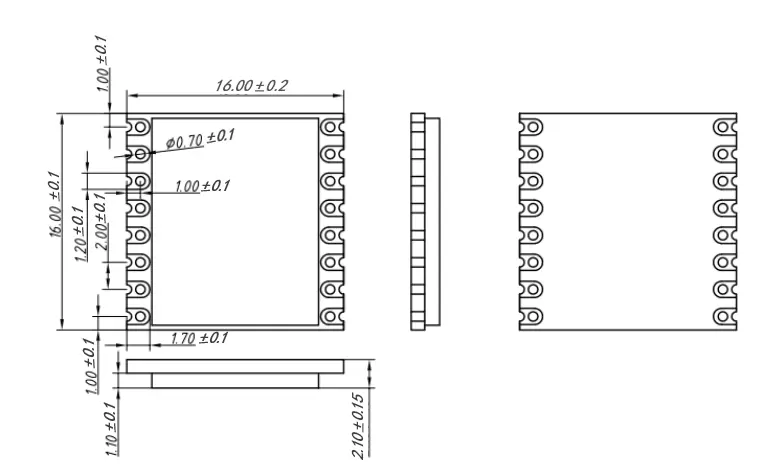

Dimensions mécaniques de l'émetteur et module récepteur 2,4 GHz LORA1280-TCXO
