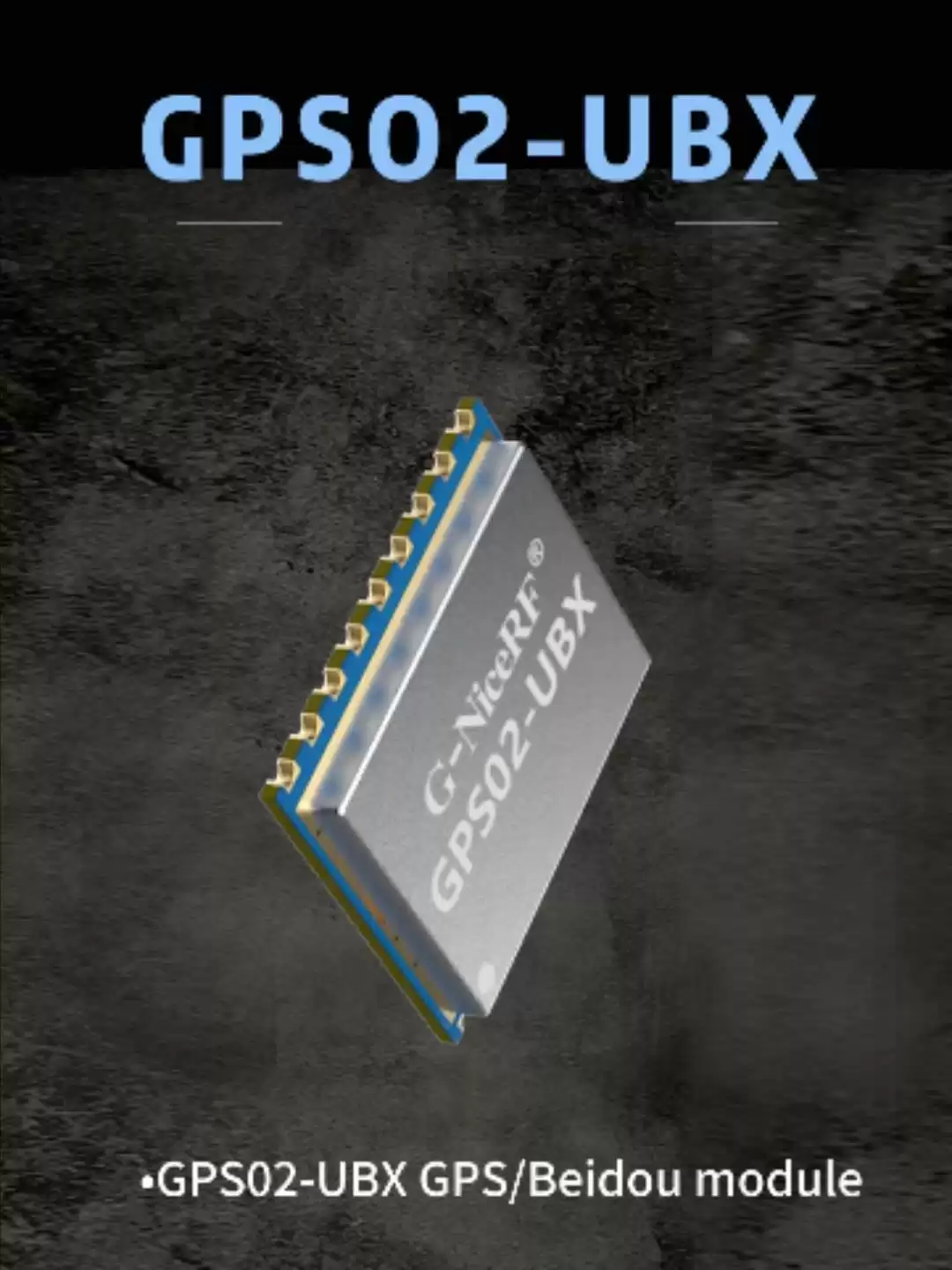

GPS02-UBX : Module GPS UBLOX satellite quadrimode avec circuit intégré UBLOX série M10 et protection ESD

Le module GPS GPS02-UBX intègre la plateforme GNSS de précision standard u-blox M10 et offre une sensibilité et des temps d'acquisition exceptionnels pour tous les signaux GNSS L1. Sa très faible consommation d'énergie en mode de suivi continu permet une grande autonomie pour tous les appareils fonctionnant sur batterie, tels que les trackers d'actifs, sans compromettre les performances GNSS.
Le module GPS02-UBX prend en charge la réception simultanée de quatre GNSS (GPS, GLONASS, Galileo et BDS). Remarque : Choisissez trois des quatre ; BDS et GLONASS ne peuvent pas être utilisés simultanément.
Le nombre élevé de satellites visibles permet au récepteur de sélectionner les meilleurs signaux.
Cela maximise la précision de la position, notamment dans des conditions difficiles comme dans les canyons urbains profonds. Cependant, dans le firmware décrit ici, le nombre de GNSS reçus simultanément est limité à trois. La technologie u-blox Super-S (Super-Signal) offre une excellente sensibilité RF.
Il offre une sensibilité élevée, une précision de positionnement élevée, une faible consommation d'énergie et des solutions de positionnement et de navigation à faible coût pour la fabrication de produits terminaux de navigation et de positionnement tels que les véhicules, les navires, les appareils portables et les appareils portables.

Contactez-nous

TÉLÉCHARGER

Paramètre	Description	Minimum	Typique	Maximum	Unité	Condition
Conditions de fonctionnement
Plage de tension de fonctionnement	VCC	2.7	3.3	3.6	V
Plage de tension de fonctionnement	V_BCKP	2,5	3.3	3,5	V
Plage de température	Fonctionnement	-40		85	°C
Plage de température	Stockage	-40		125	°C
Consommation actuelle
Recevoir le courant			< 25		mA	@Mode double, VCC = 3,3 V, V_BCKP = 3,3 V
Courant de sommeil			< 35		uA	VCC = 0 V, V_BCKP = 3,3 V
Paramètres de radiofréquence
Précision de positionnement	Niveau		< 3		m	@Terrain ouvert
Précision de positionnement	Élévation		< 4,5		m	@Terrain ouvert
Précision de la mesure de la vitesse			<0,1		m
Sensibilité	capturer		-148		dBm
Sensibilité	piste		-166		dBm
Gain d'antenne externe				30	dB
Précision de la mesure de la vitesse			< 0,1		MS
Temps de première correction (TTFF)	Démarrage à froid		< 28		s
	Démarrage à chaud		1		s
	Reprise		1		s
Paramètres du port série
Débit en bauds série		4800	38400	921600	bps
Taux de mise à jour des données (mode unique)	BDS/GPS/GLONASS/Galileo		1	18	Hz	Par défaut 1 Hz
Taux de mise à jour des données (mode double)	BDS+GPS		1	10	Hz
	BDS+Galileo		1	10	Hz
	GPS+GLONASS		1	10	Hz
	GPS+Galileo		1	10	Hz
	GLONASS+Galileo		1	10	Hz
Taux de mise à jour des données (Tri-mode)	GPS+Galileo+GLONASS		1	10	Hz
Taux de mise à jour des données (Tri-mode)	GPS+Galileo+BDS		1	10	Hz

Taper	GPS

Caractéristiques du module GPS UBLOX GPS02-UBX

Prise en charge des points de fréquence BDS B1I, GPS L1C/A, GLO L1OF, Gal E1-B/C
Prise en charge du fonctionnement en mode unique, double mode et multimode BDS/GPS/GLONASS/Galileo, possibilité de basculer entre eux par commande, fonctionnement tri-mode BDS/GPS/GLO par défaut
Prise en charge de l'alimentation de l'antenne active
Avec interface d'entrée d'alimentation de secours
Prise en charge du démarrage à chaud
Prise en charge de la réinitialisation externe
Prise en charge des interfaces UART et I2C
Sensibilité de capture au démarrage à froid jusqu'à -148 dBm. Sensibilité de suivi jusqu'à -166 dBm.
Prise en charge du positionnement assisté par A-GNSS

La méthode de connexion de l'antenne active est la suivante :

Schéma de connexion du circuit d'application du module GPS GPS02-UBX antenne active

La méthode de connexion de l'antenne passive est la suivante :

Schéma de connexion du circuit d'application du module GPS antenne passive GPS02-UBX

Broches du module GPS UBLOX GPS02-UBX

Numéro de code PIN	Définition de la broche	E/S	Niveau standard	Description
1, 3, 10	GND	—		Mise à la terre
2	FOURMI	je		Entrée d'antenne
4, 6, 9	Caroline du Nord	—		Aucune fonction
5	VCC_RF	O	VCC	Sortie 3,3 V, alimentée pour l'antenne ou le LNA, ne dépassant pas 20 mA
7	Adventiste du Septième Jour	E/S	0-3,5 V	Interface I2C
8	SCL	je	0-3,5 V	Interface I2C
11	TXD	O	0-3,5 V	Interface série
12	RXD	je	0-3,5 V	Interface série
13	1PPS	O	0-3,5 V	1 sortie d'impulsion par seconde
14	PIO5	je	0-3,5 V	Interface réservée
15	V_RETOUR	je	2,5-3,5 V	Entrée d'alimentation de secours
16	VCC	—	3,0-3,5 V	Entrée d'alimentation principale
17	VCC_IO	—	3,0-3,5 V	Entrée d'alimentation IO
18	RÉINITIALISER	je	0-3,5 V	Réinitialisation externe, niveau bas actif. Impossible de connecter à la terre via un condensateur.

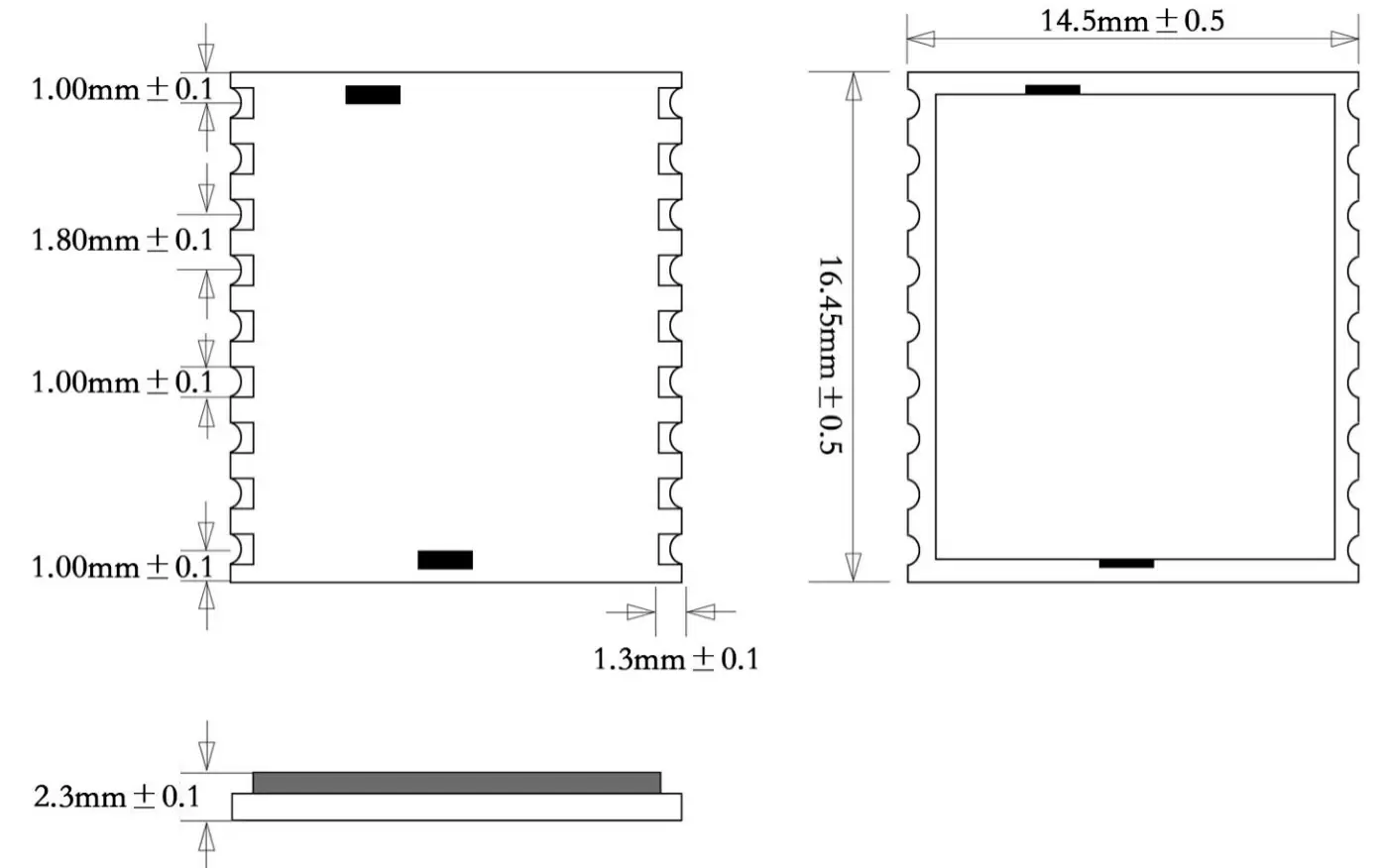

Dimensions mécaniques du module GPS GPS02-UBX

Dimensions mécaniques du module GPS UBLOX GPS02-UBX
