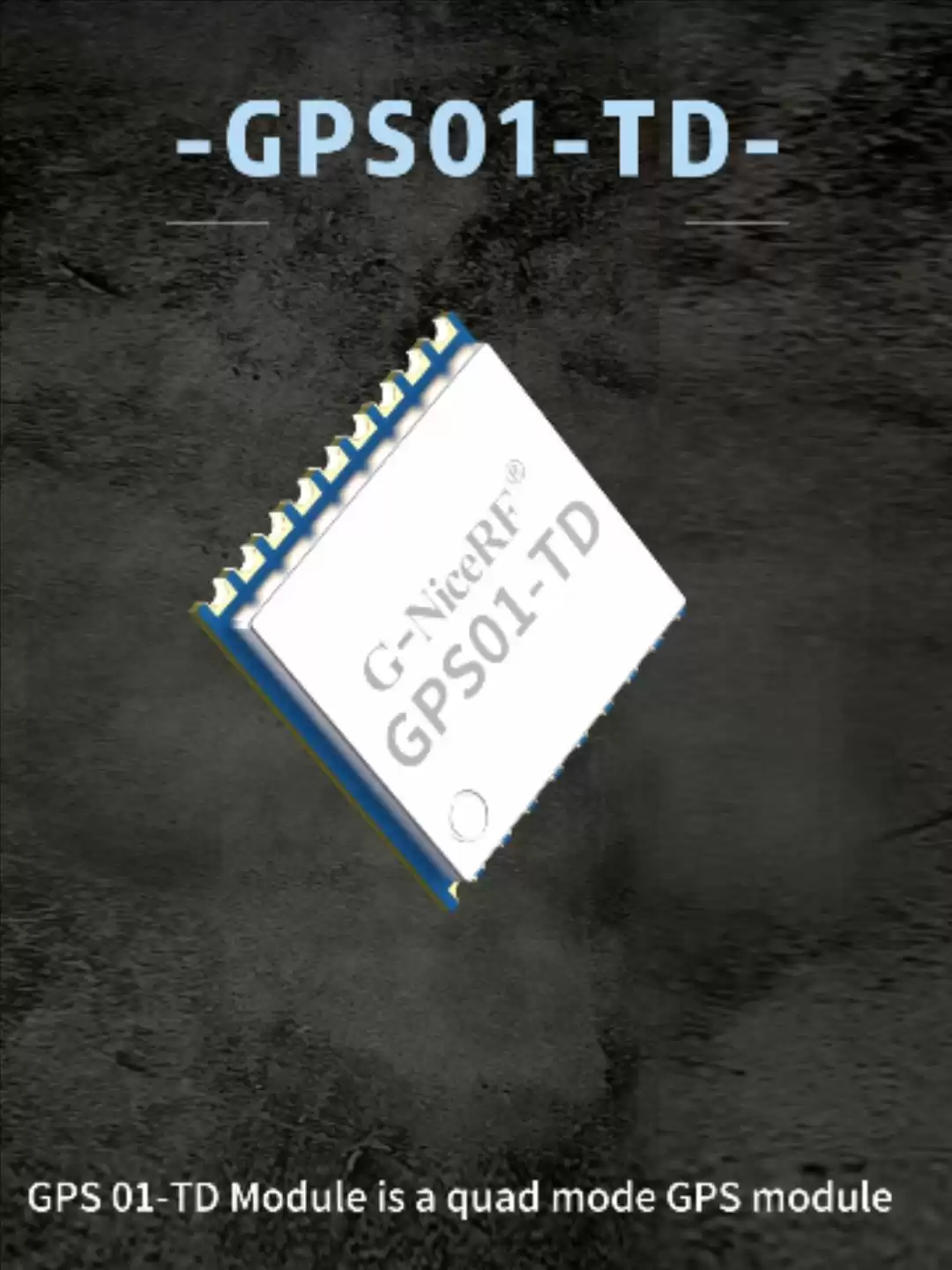

GPS01-TD : Module GPS mini-satellite quadrimode compatible BDS/GPS/GLONASS/Galileo
Le module GPS01-TD est un module Mini GPS à quatre modes qui prend en charge BDS/GPS/GLONASS/Galileo/QZSS/SBAS et prend entièrement en charge BeiDou B3, qui peut fournir aux utilisateurs des solutions de positionnement et de navigation de haute qualité, anti-brouillage puissantes et à faible consommation d'énergie.
| Paramètre | Description | Minimum | Typique | Maximum | Unité | Condition |
| Conditions de fonctionnement | ||||||
| Plage de tension de fonctionnement | VCC | 3.0 | 3.3 | 3,5 | V | |
| V_BCKP | 2,5 | 3.3 | 3,5 | V | ||
| Plage de température | Travail | -40 | 85 | °C | ||
| Stockage | -40 | 125 | °C | |||
| Consommation actuelle | ||||||
| Recevoir le courant | < 35 | mA | @Mode double, VCC = 3,3 V, V_BCKP = 3,3 V | |||
| Courant de sommeil | < 25 | uA | VCC = 0 V, V_BCKP = 3,3 V | |||
| Paramètres de radiofréquence | ||||||
| Précision de positionnement | Niveau | < 3 | m | @Terrain ouvert | ||
| Altitude | < 4,5 | m | ||||
| Précision de la mesure de la vitesse | <0,1 | m | ||||
| Sensibilité | capturer | -147 | dBm | |||
| piste | -163 | dBm | ||||
| Gain d'antenne externe | 30 | dB | ||||
| Précision de la mesure de la vitesse | < 0,1 | MS | ||||
| Il est temps de procéder à la première correction | Démarrage à froid | < 28 | s | |||
| Démarrage à chaud | 1 | s | ||||
| Reprise | 1 | s | ||||
| Paramètres du port série | ||||||
| Débit en bauds du port série | 4800 | 115200 | 230400 | bps | ||
| Taux de mise à jour des données (mode unique) | BDS/GPS/GLONASS/Galileo | 1 | 20 | Hz | Par défaut 1 Hz | |
| Taux de mise à jour des données (mode double) | BDS+GPS | 1 | 10 | Hz | ||
| BDS+GLONASS | 1 | 10 | Hz | |||
| BDS+Galileo | 1 | 10 | Hz | |||
| GPS+GLONASS | 1 | 10 | Hz | |||
| GPS+Galileo | 1 | 10 | Hz | |||
| GLONASS+Galileo | 1 | 10 | Hz | |||
| Taux de mise à jour des données (Tri-mode) | BDS+GPS+GLONASS | 1 | 10 | Hz | ||
| BDS+GPS+Galileo | 1 | 10 | Hz | |||
| Taux de mise à jour des données (mode quadruple) | BDS+GPS+GLONASS+Galileo | 1 | 10 | Hz | ||
| Taper | GPS |
Caractéristiques du mini module GPS GPS01-TD
- Prise en charge des points de fréquence BDS B1/B1C, GPS L1 C/A GLO L1OF, Gal E1
- Prise en charge du fonctionnement en mode unique, double mode et multimode BDS/GPS/GLONASS/Galileo, possibilité de basculer entre eux par commande, fonctionnement tri-mode BDS/GPS/GLO par défaut
- Prise en charge du positionnement assisté par A-GNSS
- Prise en charge de l'alimentation de l'antenne active
- Avec interface d'entrée d'alimentation de secours
- Prise en charge du démarrage à chaud
- Prise en charge de la réinitialisation externe
- Prise en charge de l'interface UART
- Sensibilité de capture au démarrage à froid jusqu'à -147 dBm. Sensibilité de suivi jusqu'à -163 dBm.
Applications du mini module GPS GPS01-TD
- Produits de positionnement et de navigation personnels
- Positionnement et navigation des véhicules et des navires
- Internet des objets
- Appareil portable de poche
La méthode de connexion de l'antenne active est la suivante :
La méthode de connexion de l'antenne passive est la suivante :
| Numéro de code PIN | Définition de la broche | E/S | Niveau standard | Description |
| 1, 10, 12 | GND | — | Mise à la terre | |
| 2 | TXD | O | 0-3,5 V | Interface série |
| 3 | RXD | je | 0-3,5 V | Interface série |
| 4 | 1PPS | O | 0-3,5 V | 1 sortie d'impulsion par seconde |
| 5 | EXT_INT0 | je | 0-3,5 V | Réservé |
| 6 | V_BCKP | je | 2,5-3,5 V | Entrée d'alimentation de secours |
| 7 | VCC_IO | — | 3,0-3,5 V | Entrée d'alimentation IO |
| 8 | VCC | — | 3,0-3,5 V | Entrée d'alimentation principale |
| 9 | nRESET | je | 0-3,5 V | Réinitialisation externe, niveau bas actif. Impossible de connecter à la terre via un condensateur. |
| 11 | RF_IN | je | Entrée d'antenne | |
| 13 | ANT_ON | O | 0-3,5 V | Réservé |
| 14 | VCC_RF | O | VCC | Sortie 3,3 V, alimentée pour l'antenne ou le LNA, ne dépassant pas 20 mA |
| 15, 18 | Caroline du Nord | — | ||
| 16 | Adventiste du Septième Jour | E/S | 0-3,5 V | Interface I2C |
| 17 | SCL | je | 0-3,5 V | Interface I2C |
