Carte de démonstration LoRa1276-C1/LoRa1278-C1 - Module LoRa SX127X

Mode de fonctionnement du module LoRa SX127X

La version DEMO propose 5 modes de fonctionnement : Maître, Esclave, Test Tx, Test Rx et Veille. Ils s'affichent sur l'écran LCD comme suit : Tx normal / Rx normal / Test Tx / Test Rx / Veille. En modes Tx normal et Rx normal, le module LoRa fonctionne en mode Lora, la valeur numérique proche de DR correspond au débit de codage et la valeur numérique proche de FD au facteur d'étalement. En modes Tx test et Rx test, le module LoRa fonctionne en mode FSK, la valeur numérique proche de DR correspond au débit de données et la valeur numérique proche de FD à l'écart de fréquence.

En mode Tx normal et Rx normal, lorsqu'un paquet est transmis, la LED rouge s'inverse, le nombre de paquets Tx augmente ; lorsqu'un paquet est reçu, la LED bleue s'inverse, le nombre de paquets Rx augmente.

1) Mode maître : envoyer 1 paquet par seconde et attendre l'accusé de réception.

2) Mode esclave : restez en mode Rx pour attendre les données du maître, il renverra le signal d'accusé de réception après avoir reçu les données du maître.

3) Mode de test Tx : le module RF transmet le signal en continu.

4) Mode de test Rx : le module RF est toujours en mode Rx.

5) Mode veille : le module RF est toujours en état de veille.

Fonctionnement des boutons du module LoRa SX127X

1) Bouton [SET]

Appuyez sur le bouton [SET] pour accéder au mode réglage. En mode réglage, appuyez sur le bouton [SET] pour basculer entre les paramètres définis : mode de fonctionnement, fréquence, puissance de sortie, débit de données, facteur d'étalement et bande passante. L'icône LCD correspondante clignotera pour vous en informer.

2) Bouton [HAUT]

En mode réglage, appuyez sur le bouton [UP] pour augmenter la valeur de l'icône flash.

Fonctionnement du module LoRa SX127X

Appuyez sur le bouton [set] pour accéder au mode de réglage, appuyez sur le bouton [up] pour modifier le mode de fonctionnement clignotant (TX Normal, RX Normal, test TX, test RX, veille)

Appuyez sur le bouton [set] pour changer la fréquence, appuyez sur le bouton [up] pour changer la valeur et appuyez sur le bouton [Set] pour passer au chiffre numérique suivant. La plage de fréquences est : 400 MHz-510 MHz

Appuyez sur le bouton [set], le chiffre proche de PWR commence à clignoter, appuyez sur le bouton [up] pour modifier la valeur de la puissance de sortie (de 0 à 7)

Appuyez sur le bouton [set], le chiffre proche de DR commence à clignoter, appuyez sur le bouton [up] pour changer la valeur du taux de codage (4/5, 4/6, 4/7, 4/8)

Appuyez sur le bouton [set], le chiffre proche de FD commence à clignoter, appuyez sur le bouton [up] pour modifier le facteur d'étalement (6-12)

Appuyez sur le bouton [set], le chiffre proche de BW commence à clignoter, appuyez sur le bouton [up] pour modifier la largeur de baud (62,5 kHz, 125 kHz, 250 kHz, 500 kHz)

Remarque : la carte DEMO dispose d'une mémoire FLASH à l'intérieur, tous les paramètres de réglage seront enregistrés automatiquement et resteront inchangés même hors tension.

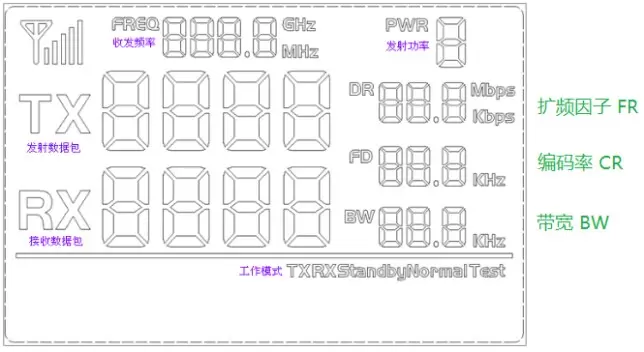

Le segment complet de l'écran LCD est le suivant :

Les utilisateurs peuvent régler la fréquence, la puissance, la vitesse de l'émetteur-récepteur et d'autres paramètres via les touches.
