LORA1278F30: SX1278 Module sans fil Lora 1W avec protection ESD
Attestation: Autres
Modulation: LoRa
Ébrécher: SX1278
Interface: SPI
Puissance de sortie: 1W
La fréquence: 433 MHz,470 MHz
Taille (mm):38 * 20
MAISON > PRODUITS > MODULES LORA ET LORAWAN (SPI) > LORA1278-C1 : MODULE LORA SX1278 433/470&NBSP...

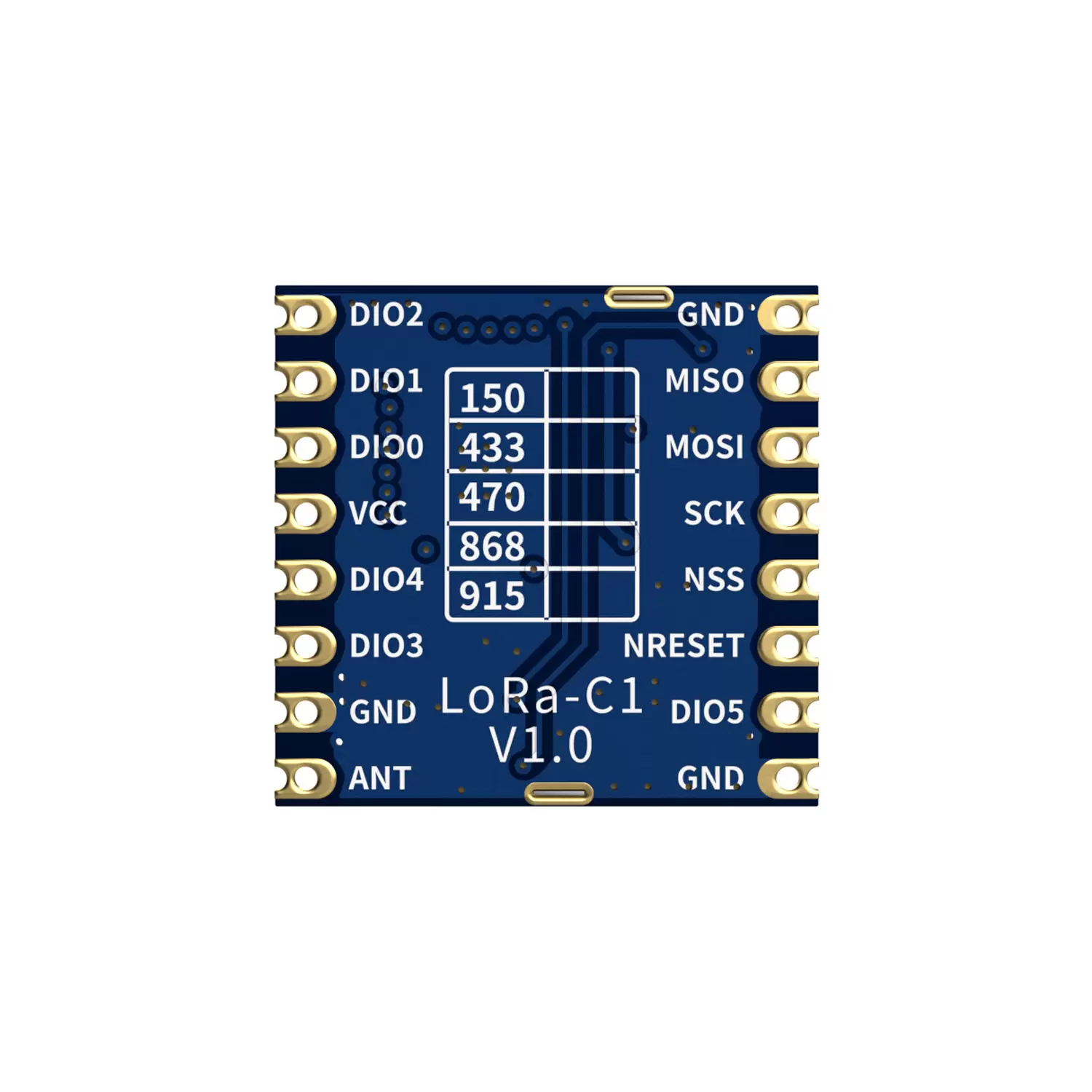

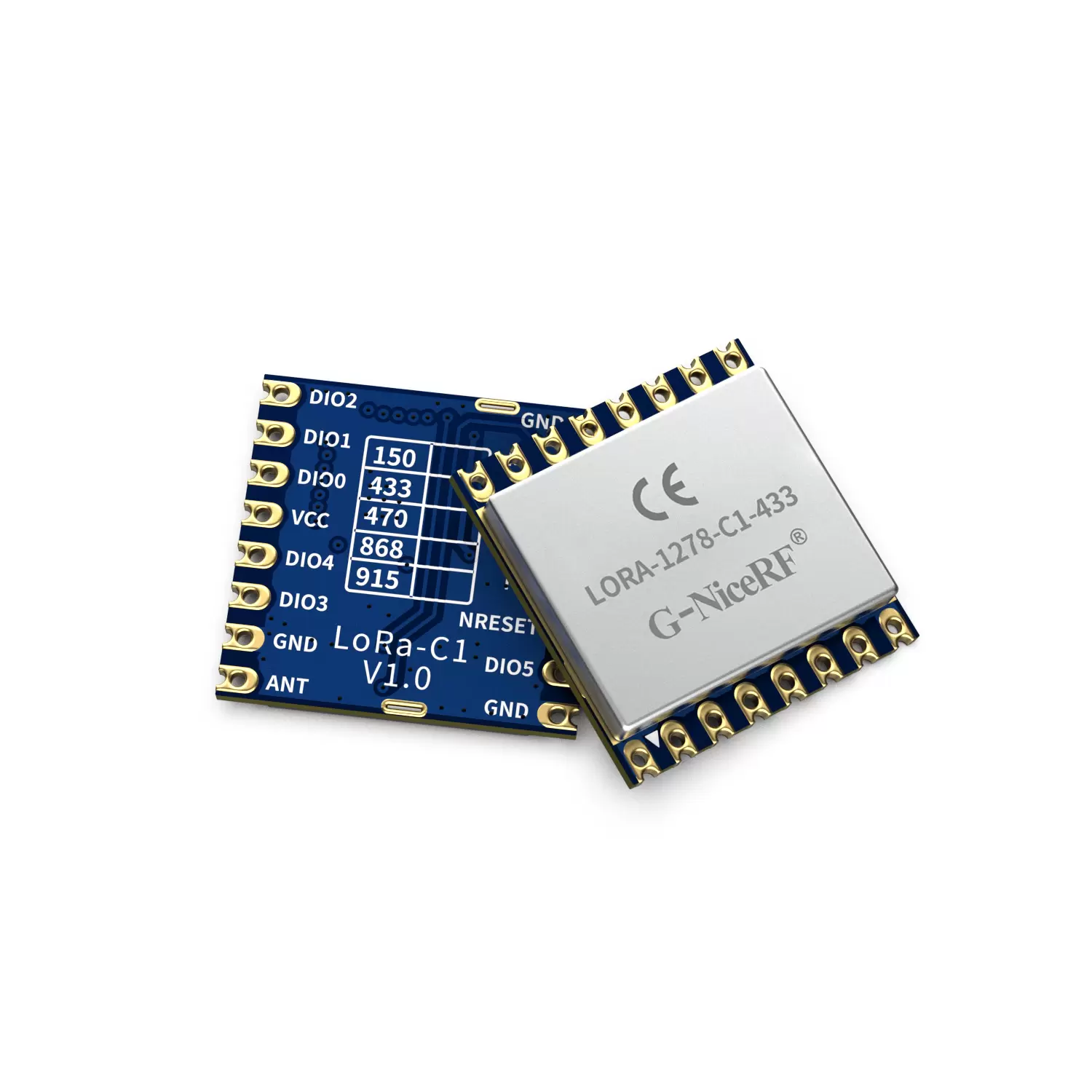

LoRa1278-C1 : module LoRa SX1278 433/470 MHz avec module frontal SPI et protection ESD
- Le module LoRa LoRa1278-C1 intègre la puce d'émission-réception RF Semtech SX1278, qui adopte la technique de modulation à étalement de spectre LoRa à sauts de fréquence. Sa distance de communication et sa sensibilité de réception sont bien supérieures à celles des modulations FSK et GFSK actuelles. Les signaux multiples ne s'influencent pas mutuellement, même dans des environnements à fréquences élevées. Il offre d'excellentes performances anti-interférences. Le commutateur d'antenne est intégré et contrôlé par la puce. Grâce à sa taille compacte et à sa puissance de sortie de 100 mW, il est largement utilisé pour la lecture de compteurs sans fil, le contrôle industriel à distance et d'autres secteurs.
LoRa1278-C1 utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et Reach.
LoRa1276-C1 et LoRa1276-C1-868 ont obtenu la certification CE, et LoRa1276-C1-915 a obtenu l'ID FCC et l'ID IC.
| Paramètre | Min | Typique | Max. | Unité | Condition |
| État de fonctionnement | |||||
| Tension de fonctionnement | 1.8 | 3.3 | 3.7 | V | |
| Plage de température | -40 | 85 | °C | ||
| Consommation actuelle | |||||
| courant RX | 10.8 | mA | |||
| courant TX | 120 | mA | à 20 dBm | ||
| Courant de sommeil | 1 | uA | |||
| Paramètre RF | |||||
| Gamme de fréquences | 403 | 433 | 463 | MHz | à 433 MHz |
| 470 | 489,92 | 510 | MHz | à 470 MHz | |
| Débit de données | 1.2 | 300 | Kbps | FSK | |
| 0,018 | 37,5 | Kbps | LoRa | ||
| Puissance de sortie | -1 | 20 | dBm | ||
| Sensibilité de réception | -123 | dBm | Données @FSK = 1,2 kbps, Fdev = 10 kHz | ||
| -139 | dBm | @LoRa BW=125KHz_SF = 12_CR=4/5 | |||
| Interface | SPI |
| Ébrécher | SX1278 |
| Fréquence | 433 MHz, 470 MHz |
| Modulation | LoRa |
| Puissance de sortie | 100 mW |
Caractéristiques du module LoRa SX1278 LoRa1278-C1
- Gamme de fréquences : 433/490 MHz (personnalisable 137-525 MHz)
- Sensibilité jusqu'à :-139dBm @Lora
- Puissance de sortie maximale : 20 dBm
- Faible courant RX : 10,3 mA
- Courant de veille < 1,5 uA
- Taux de transfert de données : @FSK, 1,2-300 Kbps
- @Lora, 0,018-37,5 Kbps
- Excellente immunité de blocage
- Mode de modulation Lora, FSK, GFSK
- Protection ESD intégrée
- Plage dynamique RSSI de 127 dB
- Moteur de paquets jusqu'à 256 octets avec FiFo et CRC
- Capteur de température intégré et indicateur de batterie faible
- Plage de température de fonctionnement : -40 ~ +85 °C
Applications du module LoRa SX1278 LoRa1278-C1
- Relevé de compteur à distance
- Contrôle industriel
- Télédétection domotique
- Contrôle des jouets
- Réseau de capteurs
- Surveillance de la pression des pneus
- Périphériques PC sans fil
- Surveillance de la santé

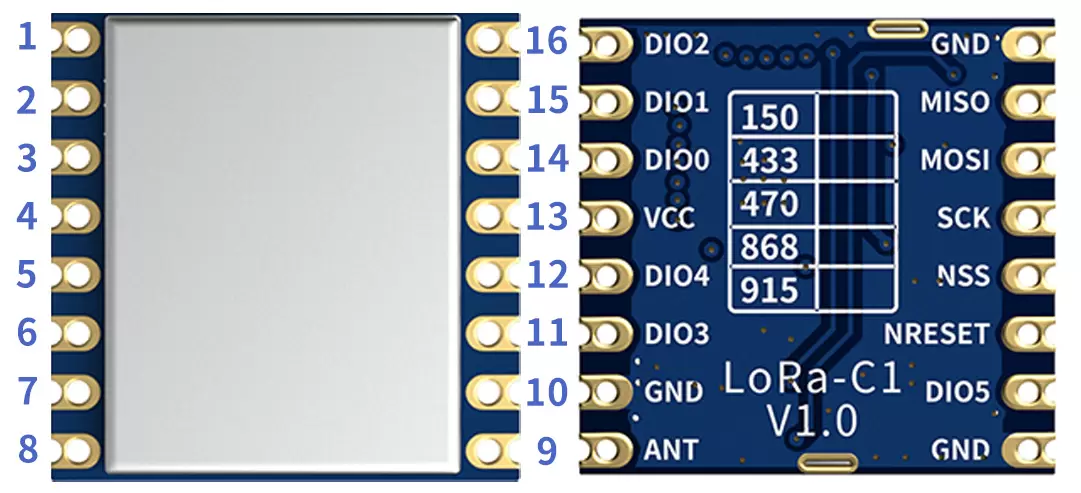

| Broche N° | Nom de la broche | Description |
| 1 | GND | terre d'alimentation |
| 2 | MISO | Sortie SPI pour les données SPI |
| 3 | MOSI | Entrée SPI pour les données SPI |
| 4 | SCK | Horloge série pour interface SPI |
| 5 | NSS | Activation SPI |
| 6 | NRESET | Réinitialiser l'entrée |
| 7 | DIO5 | E/S numériques, personnalisables |
| 8 | GND | terre d'alimentation |
| 9 | FOURMI | Connectez-vous avec une antenne coaxiale de 50 ohms |
| 10 | GND | terre d'alimentation |
| 11 | DIO3 | E/S numériques, personnalisables |
| 12 | DIO4 | E/S numériques, personnalisables |
| 13 | VCC | Alimentation connectée (par défaut 3,3 V) |
| 14 | DIO0 | E/S numériques, personnalisables |
| 15 | DIO1 | E/S numériques, personnalisables |
| 16 | DIO2 | E/S numériques, personnalisables |
