SA628F39 : module de transmission audio duplex intégral haute puissance 8 W
Le SA628F39 est un module audio et de données sans fil full duplex haute puissance de 8 W. Il permet de lire et de configurer ses paramètres internes via une interface série USB et une interface PC conviviale, et de contrôler ses fonctions de transmission et de réception. La transmission et la réception des données s'effectuent directement via le port série, permettant une communication sans fil full duplex avec fonctionnalité maillée.
Le SA628F39 intègre de nombreux mécanismes de sécurité, notamment une protection contre les inversions de polarité, les surintensités et les surtensions, ainsi qu'une protection antigel, garantissant un fonctionnement stable dans divers environnements complexes. Il suffit de connecter l'alimentation, le haut-parleur et le microphone pour réaliser facilement une transmission vocale numérique sans fil à distance. Le module est simple d'utilisation et rapide à déployer.
Le SA628F39 prend en charge la réception simultanée multicanal et la fonctionnalité de réseau maillé auto-organisé. Il prend également en charge les mises à niveau OTA (Over-The-Air) et série.
Le module SA628F39 est conçu avec une dissipation thermique efficace et une base thermoconductrice pour garantir stabilité et fiabilité en fonctionnement haute puissance.
Le SA628F39 est fabriqué et testé à l'aide de procédés sans plomb et est conforme aux normes RoHS et Reach.
Paramètres | Condition | Min. | Typique | Max. | Unité |
Alimentation électrique | 9 | 12 | 25 | V | |
Température de fonctionnement | - 4 0 | 25 | 70 | °C | |
Consommation actuelle | |||||
Courant RX | @Pas de sortie audio, 12V | 70 | mA | ||
Courant TX (haute puissance) | @12V 39dB m, communication à 2 personnes | 1200 | mA | ||
@12V 39dBm, communication à 8 personnes | 370 | mA | |||
Paramètres RF | |||||
Fréquence de fonctionnement | UHF | 400 | 470 | MHz | |
Fréquence d'expédition par défaut | UHF (intervalle de 1 MHz) | 440.125 | 455.125 | MHz | |
Puissance de transmission | @12v, 440MHz | 38 | 39 | 40 | dBm |
Plage de puissance de transmission réglable | @12v, 440MHz | 30 | 40 | dBm | |
Bande passante (BW) | 500 | kHz | |||
Paramètres audio | |||||
sensibilité de modulation | 10 | 200 | mV | ||
Rapport signal/bruit de réception (SNR) | 80 | dB | |||
Réponse en fréquence | 60 | 3800 | Hz | ||
Sortie vocale ( sortie ligne) | Charge 16 Ω | 40 | mW | ||
Puissance de sortie vocale ( SPK +, SPK-) | Charge 8 Ω | 2000 | mW | ||
Paramètres de retard | 2 canaux | 80 | MS | ||
3 canaux | 120 | MS | |||
4 canaux | 160 | MS | |||
6 canaux | 240 | MS | |||
8 canaux | 320 | MS | |||
Caractéristiques
Bande de fréquence UHF 400-470 MHz
Interface USB
Fonction d'annulation d'écho
Protection ESD et chien de garde
Entrée ligne + entrée micro
Sortie ligne + double sortie SPK
Réseau maillé, réception simultanée
Mise à niveau OTA et série
Réglage VoC à 5 niveaux
Communication données/voix en duplex intégral à 8 canaux
Conception professionnelle de dissipation thermique, refroidissement global du système
Distance de transmission de 8 km en zone ouverte
Applications
Communication d'urgence en cas d'incendie
Métro, communication par tunnel
Système d'interphone pour la conduite
Système de sécurité des bâtiments et des résidences
Talkie-walkie duplex intégral de haute qualité
Système d'interphone de sécurité pour scénarios spéciaux
Talkie-walkie pour mission spéciale
Étiquetage des modules

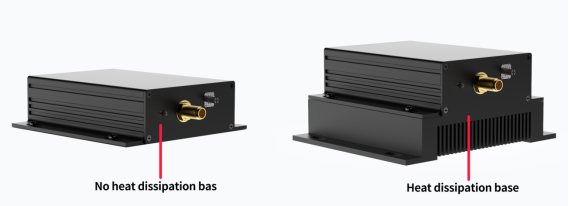

Dans la conception de modules haute puissance, la dissipation thermique est un facteur essentiel pour garantir un fonctionnement stable et prolonger la durée de vie du dispositif. Le module SA628F39 présente une structure de dissipation thermique efficace avec une répartition interne optimisée de la chaleur. Associé à une base à haute conductivité thermique, il transfère rapidement la chaleur générée à l'intérieur du module vers des dispositifs de refroidissement externes, améliorant ainsi l'efficacité de la dissipation thermique et garantissant la stabilité et la fiabilité du module en fonctionnement continu à haute puissance.
Si l'appareil est configuré pour des appels à 8 personnes, une station de base n'est pas nécessaire, ce qui réduit considérablement la taille et le poids.
Le module est très puissant, et l'utilisation d'une antenne standard peut ne pas offrir des performances optimales. NiceRF recommande les deux antennes suivantes.
1. BLG-UHF40
2. SW-UHF390
