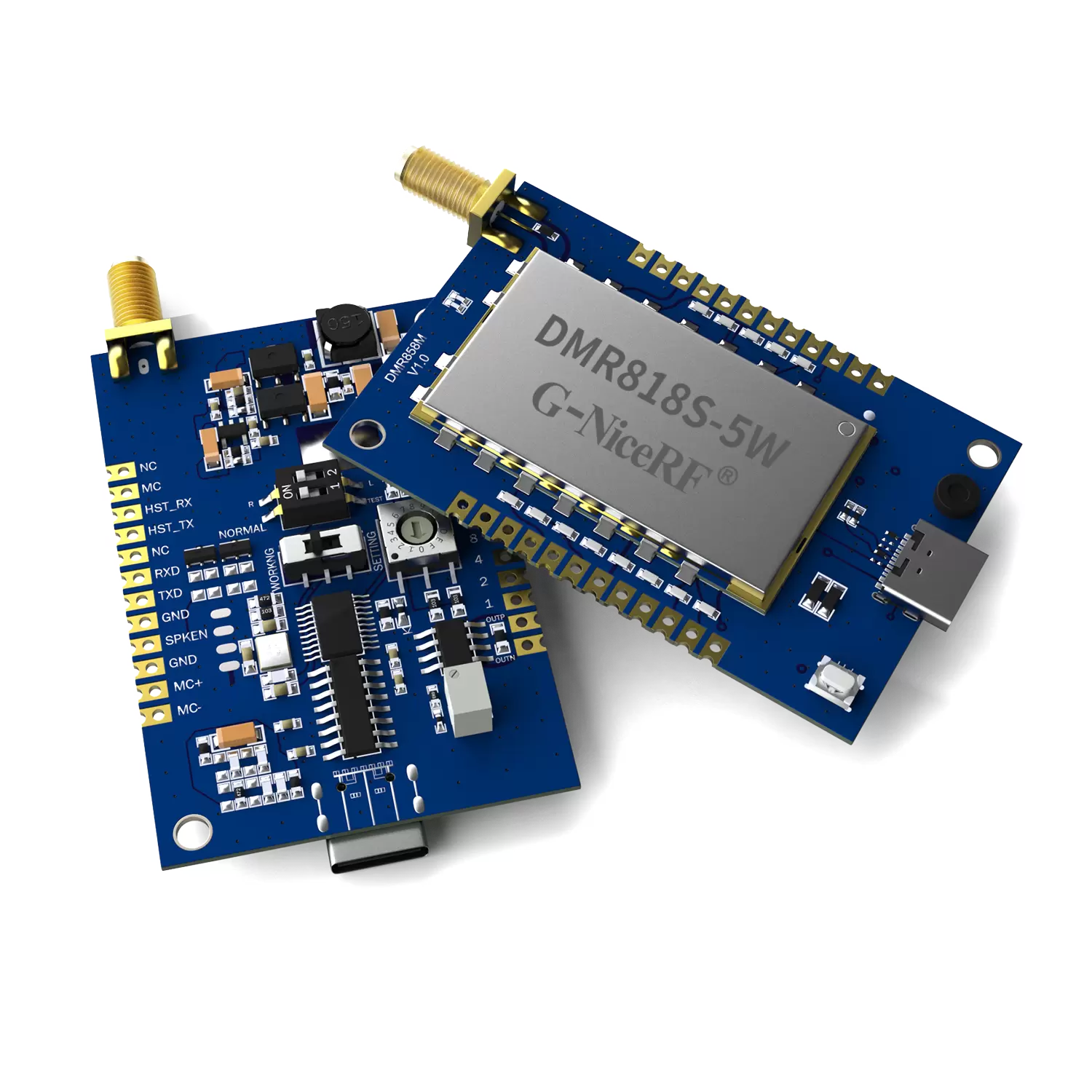

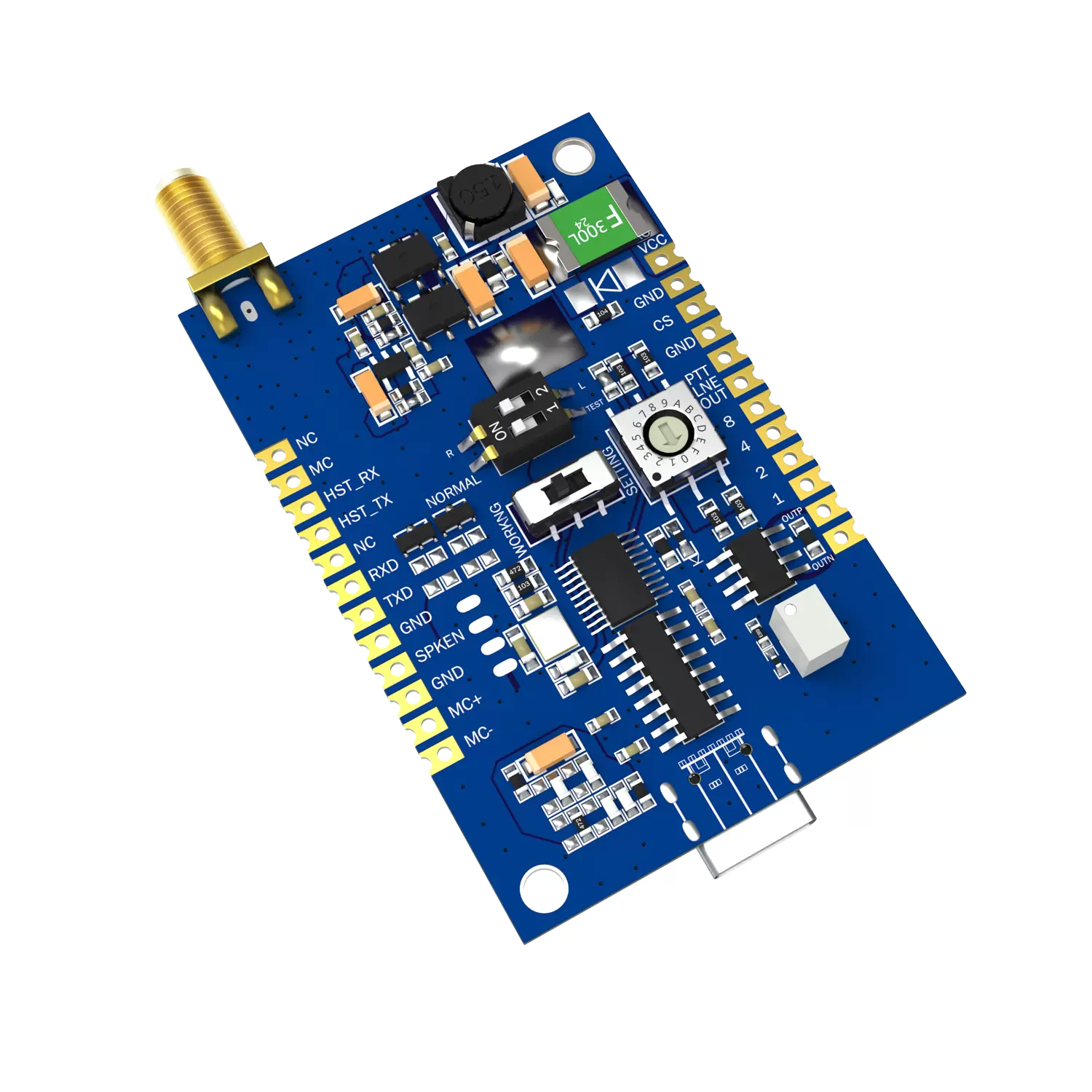

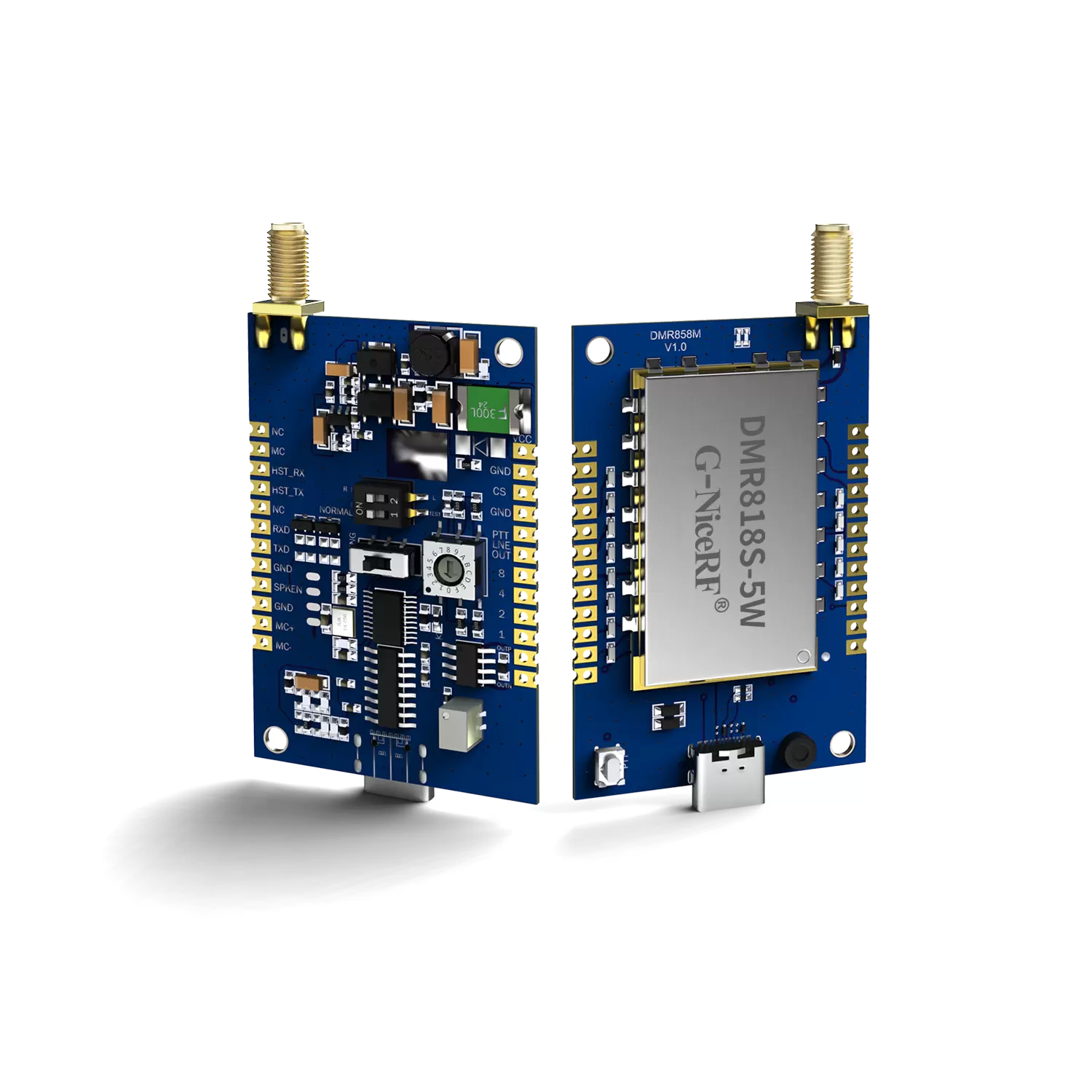

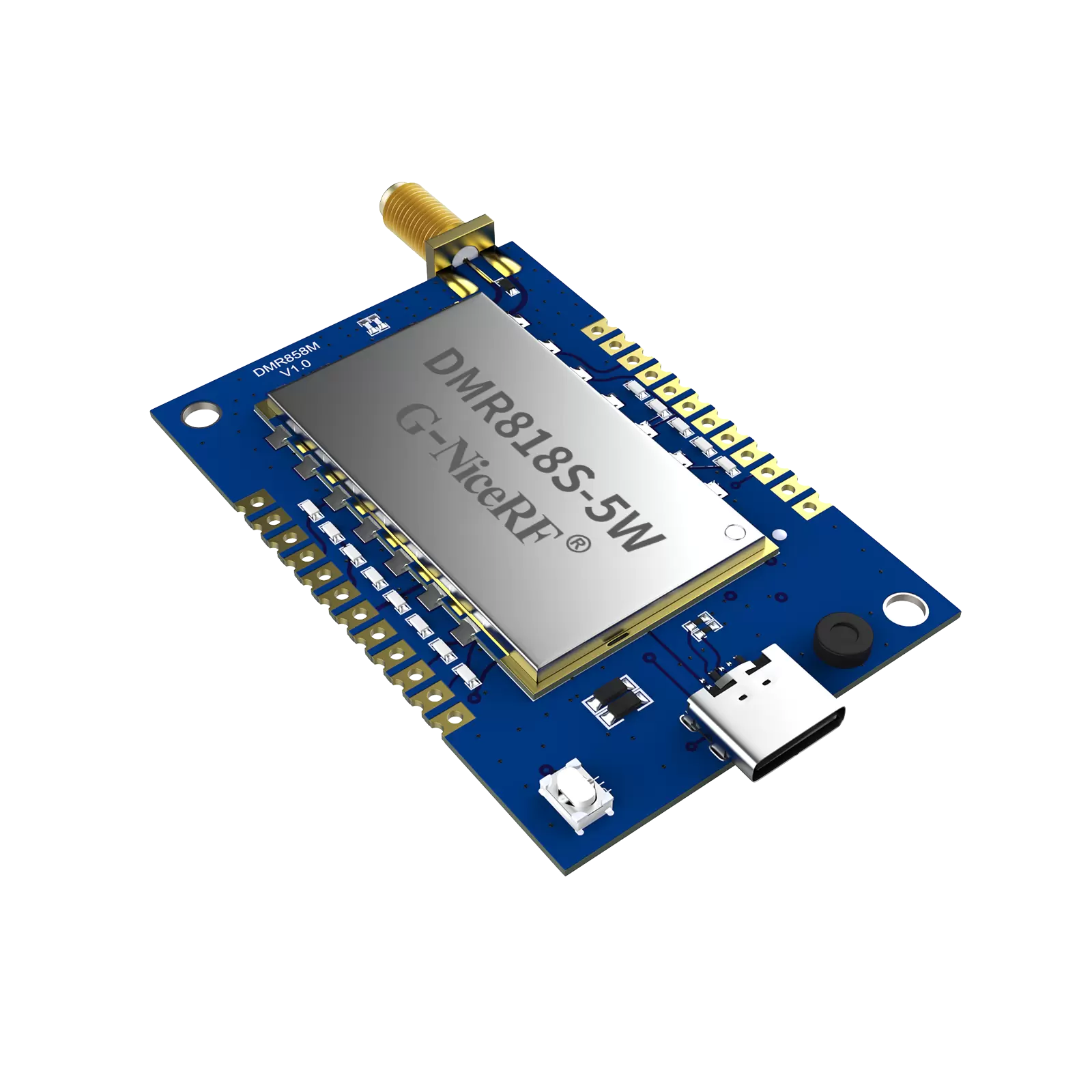

DMR858M : Talkie-walkie DMR analogique-numérique intégré à double créneau horaire 5 W
Le DMR858M est un module talkie-walkie numérique multifonctions de 5 W, économique et développé par NiceRF. Compatible avec les talkies-walkies analogiques courants du marché, il intègre la fonctionnalité DMR Tier II. Il intègre un vocodeur Moto AMBE++. Il intègre également des composants tels que le microcontrôleur, la puce du talkie-walkie numérique, l'amplificateur de puissance RF et l'amplificateur audio. Il suffit de connecter des composants externes, comme des alimentations et des haut-parleurs, pour l'utiliser comme un petit talkie-walkie numérique avec 16 canaux de fréquence réglables. Son format ultra-compact permet une intégration facile et rapide dans divers appareils portables, améliorant ainsi les performances globales des produits finis.
Le DMR858M utilise une technologie sans plomb pour sa production et ses tests, conformément aux normes RoHS et Reach.
TÉLÉCHARGER
Paramètres | Conditions de test | Min. | Typique | Max. | Unité. |
Plage de tension | 3. 7 | 8.0 | 8,5 | V | |
Température de fonctionnement | -20 | 25 | 60 | °C | |
Gamme de fréquences | @UHF | 400 | 470 | MHz | |
@VHF | 134 | 174 | MHz | ||
@350 | 320 | 400 | MHz | ||
Débit en bauds UART | 57600 | bps | |||
Consommation actuelle | |||||
Courant de sommeil | @ CS tiré vers le bas pendant 3 secondes | < 0,1 | mA | ||
Courant Rx | < 165 | mA | |||
Courant Tx ( haute puissance ) | @VCC= 8 V, 5 W | 900 | mA | ||
Courant Tx ( haute puissance ) | @VCC= 8 V , 5 W | 1 7 00 | mA | ||
Courant Tx ( faible puissance ) | @VCC= 8 V, 2,5 W | 640 | mA | ||
Courant Tx ( faible puissance ) | @VCC= 8 V, 2,5 W | 1000 | mA | ||
Sensibilité et audio | |||||
Sensibilité Rx (analogique) | @12dB SINAD | -12 0 | dBm | ||
Réception BER (modulation DMR) | à -117 dBm | 5 | % | ||
Réception du S / N | Écart de fréquence de 1,5 K | 40 | dB | ||
Sélectivité des canaux adjacents | Espacement des canaux de 12,5 kHz | 62 | dB | ||
Immunité à l'intermodulation | Espacement des canaux de 12,5 kHz | 63 | dB | ||
Blocage de l'immunité | Intervalle de fréquence d'interférence > 1 M | 88 | dB | ||
Amplitude de sortie audio (sortie ligne) | F0=1KHz | 0,2 | 130 | 460 | mV |
Impédance de sortie audio (SPK) | 8 | Ohm | |||
Distorsion audio | F0=1KHz | 5 | % | ||
Réponse audio | 300 Hz | +8 | dB | ||
500 Hz | +6 | ||||
1 kHz | 0 | ||||
2 kHz | -6 | ||||
3 kHz | -12 | ||||
Réception numérique | |||||
Réception BER (modulation DMR) | à -117 dBm | 4 | % | ||
Sélectivité des canaux adjacents (ACS) | Décalage : +12,5 kHz | 60
| dB
| ||
Décalage : -12,5 kHz | |||||
Intermodulation | Décalage : +50/100 kHz | 63
| dB
| ||
Décalage : -50/100 kHz | |||||
Blocage | Décalage : +/- 1 MHz | 87 | dB | ||
Décalage : +/- 5 MHz | |||||
Transmission analogique | |||||
Écart de modulation maximal | Écart de fréquence de 12,5 kHz （ N ） | 2.2 | 2,5 | kHz | |
Écart de fréquence de 25 kHz ( W ) | 4,5 | 5.0 | kHz | ||
Sensibilité de modulation | Écart de fréquence de 1,5 kHz/2,5 kHz | 4 | 7 | 10 | mV |
Distorsion de modulation audio | 1,5 kHz/2,5 kHz Écart de fréquence | 1 | 5 | % | |
Caractéristiques de modulation | 300 Hz | -13 | -11 | -9 | dB |
500 Hz | -9 | -6 | -5 | dB | |
1 kHz | -3 | 0 | 1 | dB | |
2 kHz | 3 | 6 | 7 | dB | |
3 kHz | 3 | 7 | 11 | dB | |
Décalage de fréquence de modulation CTCSS | 350 | 400 | 600 | Hz | |
Réception du SNR | Fréquence 1,5 kHz/2,5 kHz (N/W) | 38 | 40 | 50 | dB |
Émission numérique | |||||
Erreur de fréquence | 0,5 | ppm | |||
Taux d'erreur binaire de transmission 4FSK | ≤1×10-4 | ||||
Puissance du canal adjacent (dB) | +/-25 kHz | ≤-68 | dB | ||
Caractéristiques du module talkie-walkie DMR DMR858M
- Fréquence de la bande UHF : 400~470 MHz
Fréquence de la bande VHF : 134~174 MHz
Fréquence de la bande 350 : 320~400 MHz - Distance jusqu'à 7-8 km
- puissance de sortie : 5 W, faible puissance : 2 W
- Haute sensibilité : -120 dBm
- Taux d'erreur binaire réduit à 5 % sous -117 dBm
- Bande passante analogique : 12,5 / 25 kHz Bande passante numérique : 6,25 kHz
- Transmission et réception de messages
- Talkie-walkie DMR/Analogique
Protocole DMR standard intégré
Prend en charge la fonction d'envoi de SMS
Prend en charge le mode veille à faible consommation d'énergie
Talkie-walkie à double créneau horaire, compatible répéteur
Élimination automatique du bruit de queue
Hautement intégré et rentable
Conception compacte, facile à intégrer
Applications du module talkie-walkie DMR DMR858M
- Module talkie-walkie DMR
- Système d'interphone invisible
- Système de sécurité du bâtiment
- Système de surveillance audio
Mode DMR du module talkie-walkie DMR DMR858M
- Transmission et réception de messages.
- Cryptage amélioré des messages vocaux et texte.
- Différents types d’appels vocaux : appel général, appel de groupe et appel privé ;
- Rappel pour l'appel d'entrée, vérification de l'état de l'appel
- Alarme d'urgence et surveillance radio ;
- Répétiteur

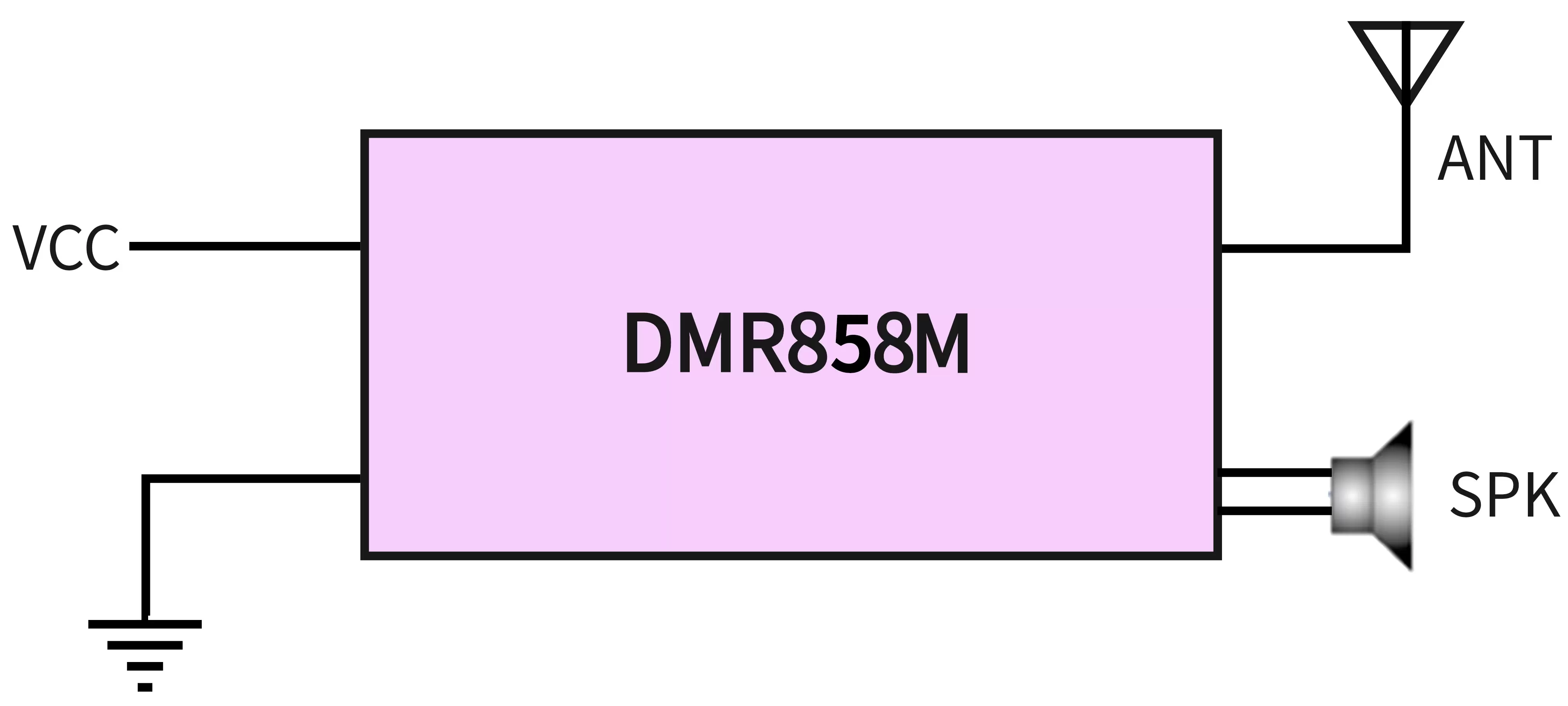

Broche N° | Nom de la broche | Description |
1 | VCC | Alimentation positive |
2,4 | GND | Sol |
3 | CS | Broche d'activation du mode veille du module, « 0 » pour le mode veille, « 1 » pour le mode actif |
5 | PTT | Broche de contrôle de transmission/réception, « 0 » pour le mode de transmission, « 1 » pour le mode de réception, la valeur par défaut est le mode de réception |
6 | SORTIE_LIGNE | Sortie audio |
7 | 8 | 16 canaux, code 8421, 8e , sortie par défaut « 1 » |
8 | 4 | 16 canaux, code 8421, 4e, sortie par défaut « 1 » |
9 | 2 | 16 canaux, code 8421, 2e , sortie par défaut « 1 » |
10 | 1 | 16 canaux, code 8421, 1er , sortie par défaut « 1 » |
11 | SORTIE | Sortie audio, connexion au haut-parleur 8Ω 2W et 4 Ω 5W |
12 | OUTN | Sortie audio, connexion au haut-parleur 8Ω 2W et 4 Ω 5W |
13 | MIC- | Borne négative du microphone externe |
14 | MIC+ | Borne positive du microphone externe (polarisation interne fournie, aucune alimentation supplémentaire requise) |
16 | PARLER | La broche indicatrice de réception, normalement basse, devient haute lorsqu'un signal est reçu |
18 | TXD | Port de transmission de données série |
19 | RXD | Port de transmission de données série |
20,2 3,24 | Caroline du Nord | |
2 1 | HST_TX | Broche de transmission de données série (utilisée pour la mise à niveau du micrologiciel) |
2 2 | HST_RX | Broche de réception de données série (utilisée pour la mise à niveau du micrologiciel) |
Produit recommandé
-
-

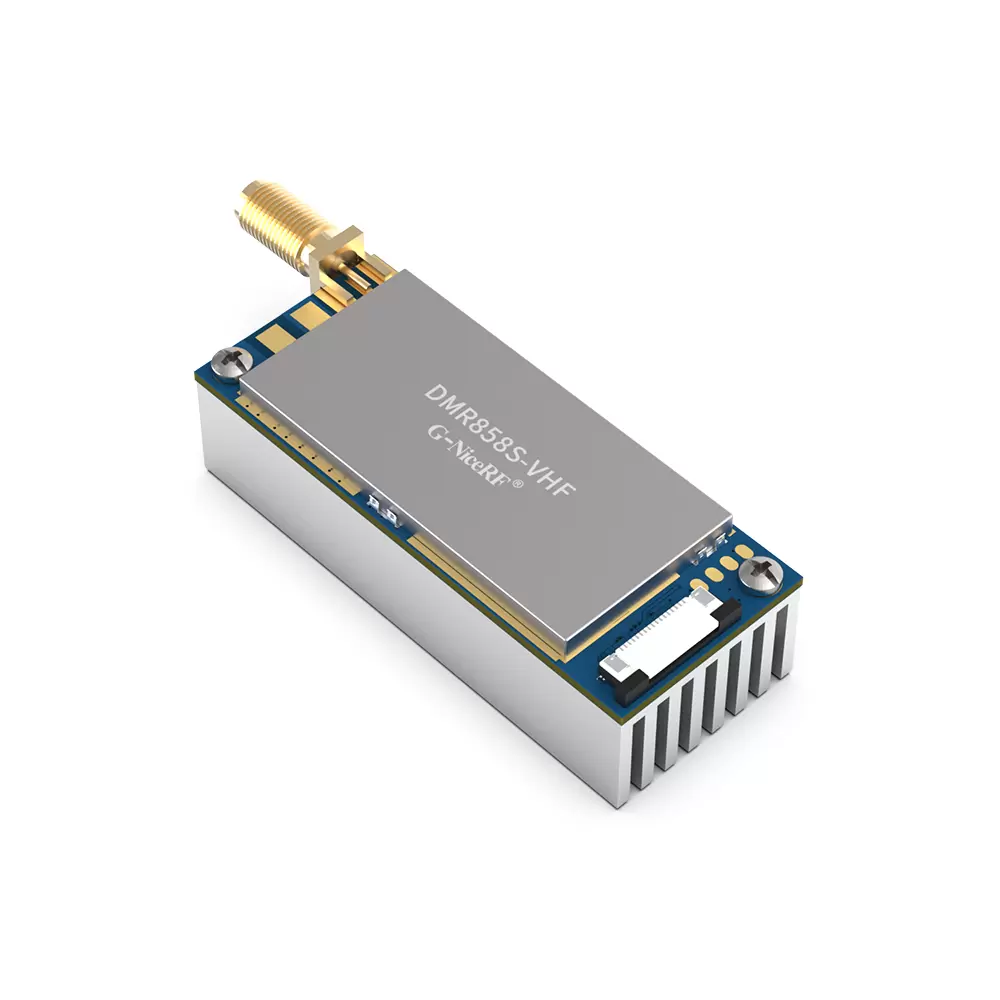

DMR858S : Module talkie-walkie DMR Tier II intégré 5 WTaper: Talkie-walkie DMR
