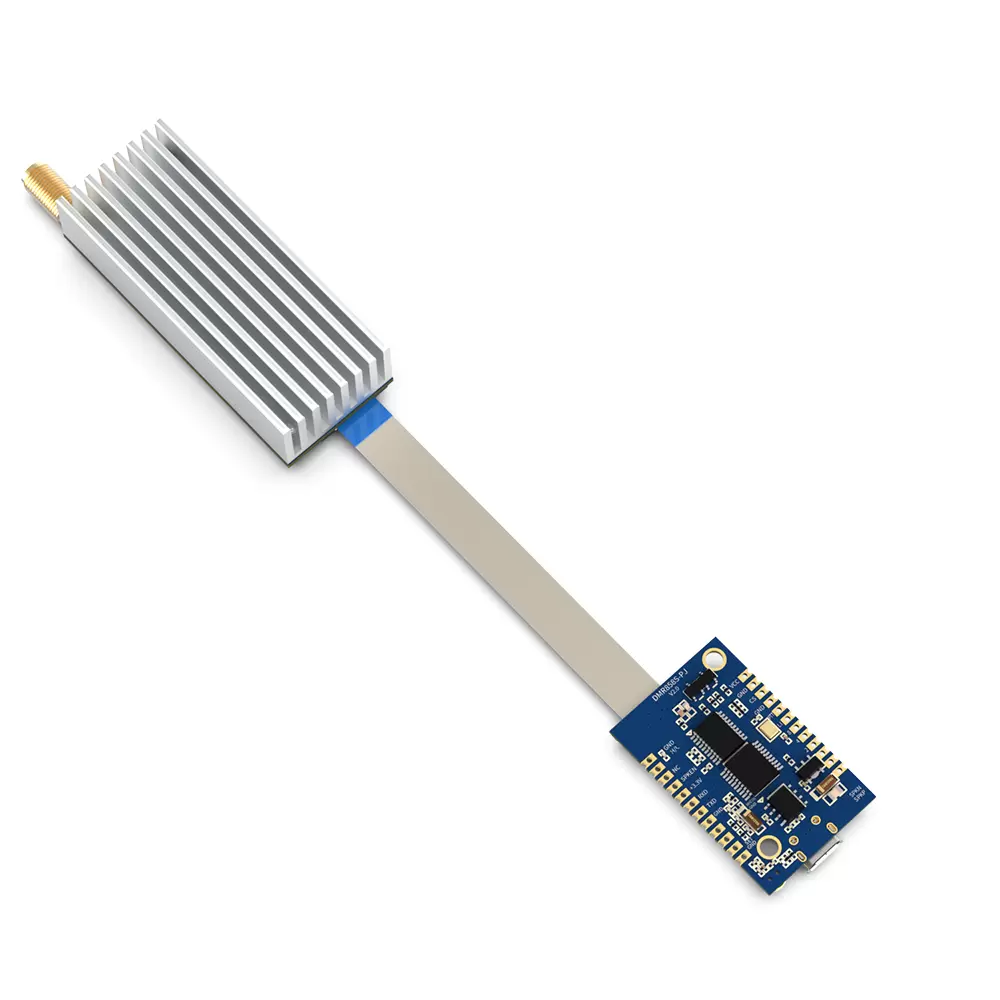

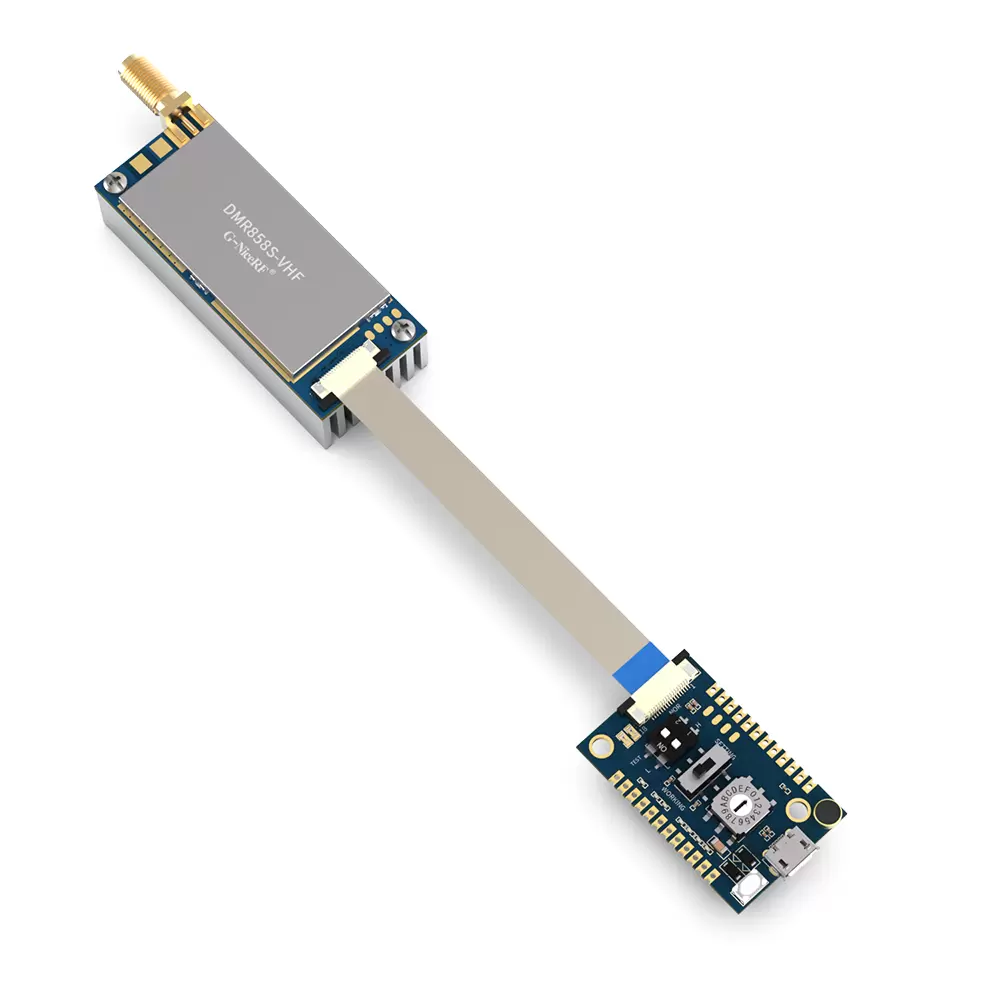

Paramètres | Condition | Min. | Tapez | Max. | Unité | ||
Alimentation | 3.6 | 4.0 | 8.4 | V | |||
Température de travail | -20 | 25 | 60 | ℃ | |||
Gamme de fréquences | @UHF | 400 | 470 | MHz | |||
@VHF | 134 | 174 | MHz | ||||
@350 | 320 | 400 | MHz | ||||
Débit en bauds série | 57600 | bps | |||||
Consommation actuelle | |||||||
Courant de sommeil | @CS est resté bas pendant 3 secondes | 1 | mA | ||||
Courant de réception | 170 | mA | |||||
Courant TX (haute puissance)-DMR | @VCC = 4,0 V, 2 W | 650 | mA | ||||
@VCC=8V,5w | 1000 | mA | |||||
Courant TX (faible puissance)-DMR | @VCC = 4,0 V, 0,5 W | 400 | mA | ||||
@VCC = 8,0 V, 1 W | 460 | mA | |||||
Courant TX (haute puissance)-analogique | @VCC = 4,0 V, 2 W | 1200 | mA | ||||
@VCC=8V,5w | 1600 | mA | |||||
Courant TX (faible puissance)-analogique | @VCC = 4,0 V, 0,5 W | 700 | mA | ||||
@VCC=8V,1w | 800 | mA | |||||
Paramètres Rx analogiques | |||||||
Sensibilité Rx (analogique) | @12dB SINAD | -120 | dBm | ||||
S/N | @1,5K déviation | 40 | dB | ||||
Sélectivité des canaux adjacents | Décalage de 12,5 kHz | 62 | dB | ||||
Rejet d'intermodulation | Décalage de 12,5 kHz | 63 | dB | ||||
Bloquer l'immunité | Intervalle de fréquence d'interférence> 1M | 88 | dB | ||||
Amplitude audio (sortie ligne) | F0=1KHz | 0,2 | 130 | 460 | mV | ||
Impédance de sortie de l'audio (SPK) | 8 | Ohm | |||||
Distorsion audio | F0=1KHz | 5 | % | ||||
Réponse audio | 300Hz | 8 | dB | ||||
500 Hz | 6 | ||||||
1 kHz | 0 | ||||||
2 kHz | -6 | ||||||
3 kHz | -12 | ||||||
Paramètres DMR Rx | |||||||
BER (mode DMR) | @ -117dBm | 4 | % | ||||
Sélectivité des canaux adjacents (ACS) | Décalage : +12,5 KHz | 60 | dB | ||||
Décalage : -12,5 KHz | |||||||
Rejet d'intermodulation | Décalage : +50/100 KHz | 63 | dB | ||||
Décalage : -50/100 KHz | |||||||
Bloquer l'immunité | Décalage : +/-1 MHz | 87 | dB | ||||
Décalage : +/-5 MHz | |||||||
Paramètres d'émission analogique | |||||||
Déviation de fréquence maximale | Déviation de 12,5 kHz (N) | 2.2 | 2.5 | KHz | |||
Déviation de 25 kHz (W) | 4.5 | 5 | KHz | ||||
Sensibilité | déviation: 1,5 KHz/2,5 KHz | 4 | 7 | 10 | mV | ||
Distorsion audio | déviation: 1,5 KHz/2,5 KHz | 1 | 5 | % | |||
Caractéristique de modulation | 300Hz | -13 | -11 | -9 | dB | ||
500 Hz | -9 | -6 | -5 | dB | |||
1 kHz | -3 | 0 | 1 | dB | |||
2 kHz | 3 | 6 | 7 | dB | |||
3 kHz | 3 | 7 | 11 | dB | |||
Déviation CTCSS | 350 | 400 | 600 | Hz | |||
Puissance de sortie du canal adjacent | Décalage de 12,5 kHz | -60 | -63 | dBc | |||
SCN | 1,5 kHz/2,5 kHz | 38 | 40 | 50 | dB | ||
Paramètres d'émission DMR | |||||||
Erreur de fréquence | 0,5 | ppm | |||||
4FSK Tx BER | ≤1×10-4 | ||||||
Puissance de sortie du canal adjacent | +/-12,5 kHz | ≤-55 | dB | ||||
Puissance de sortie du canal adjacent suivant | +/-25KHz | ≤ -65 | dB |
Taper | Talkie-walkie DMR |
Puissance de sortie | 5W |

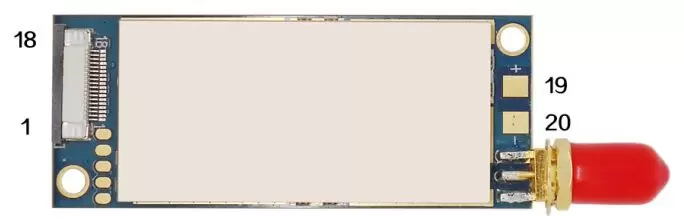

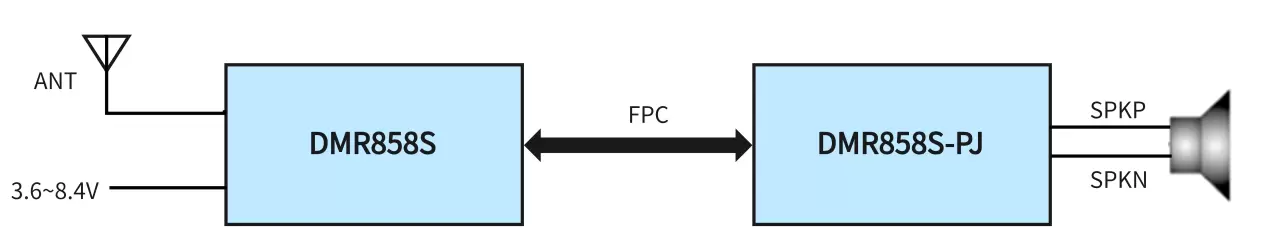

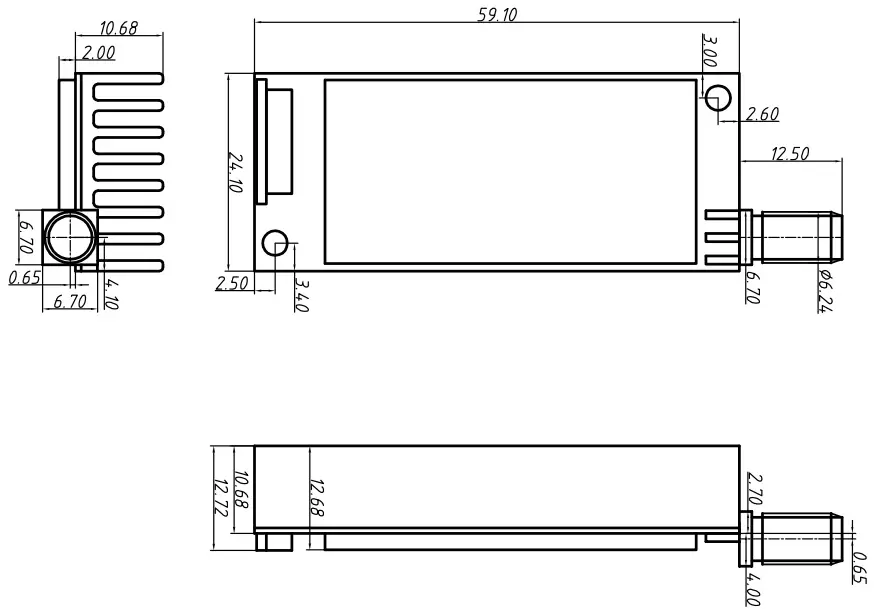

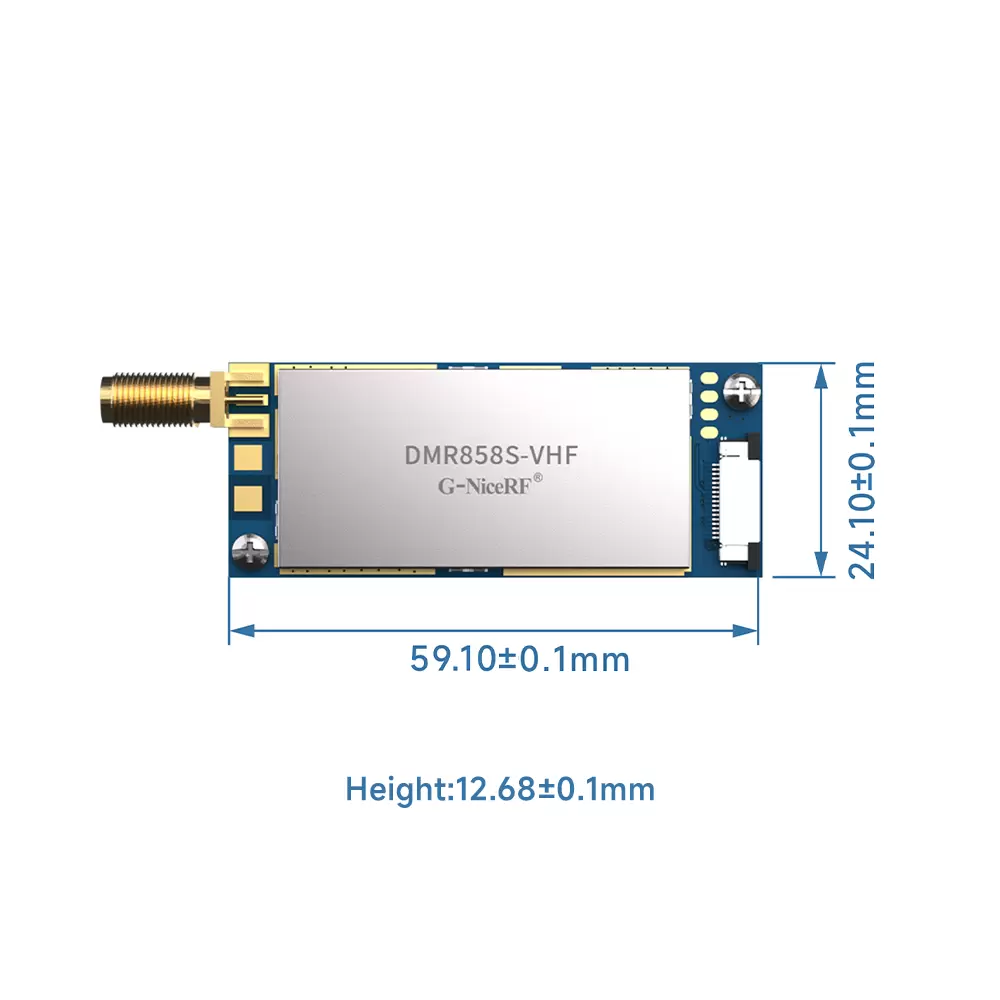

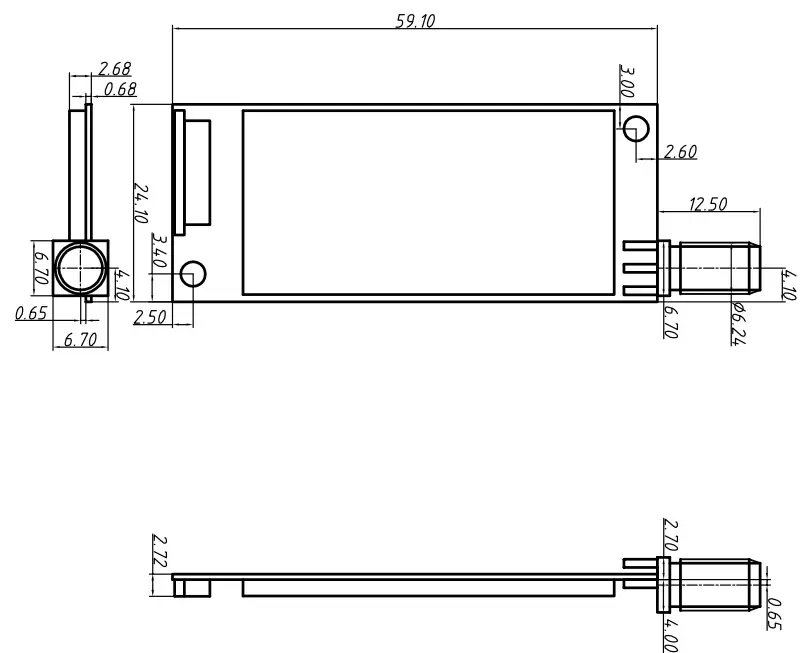

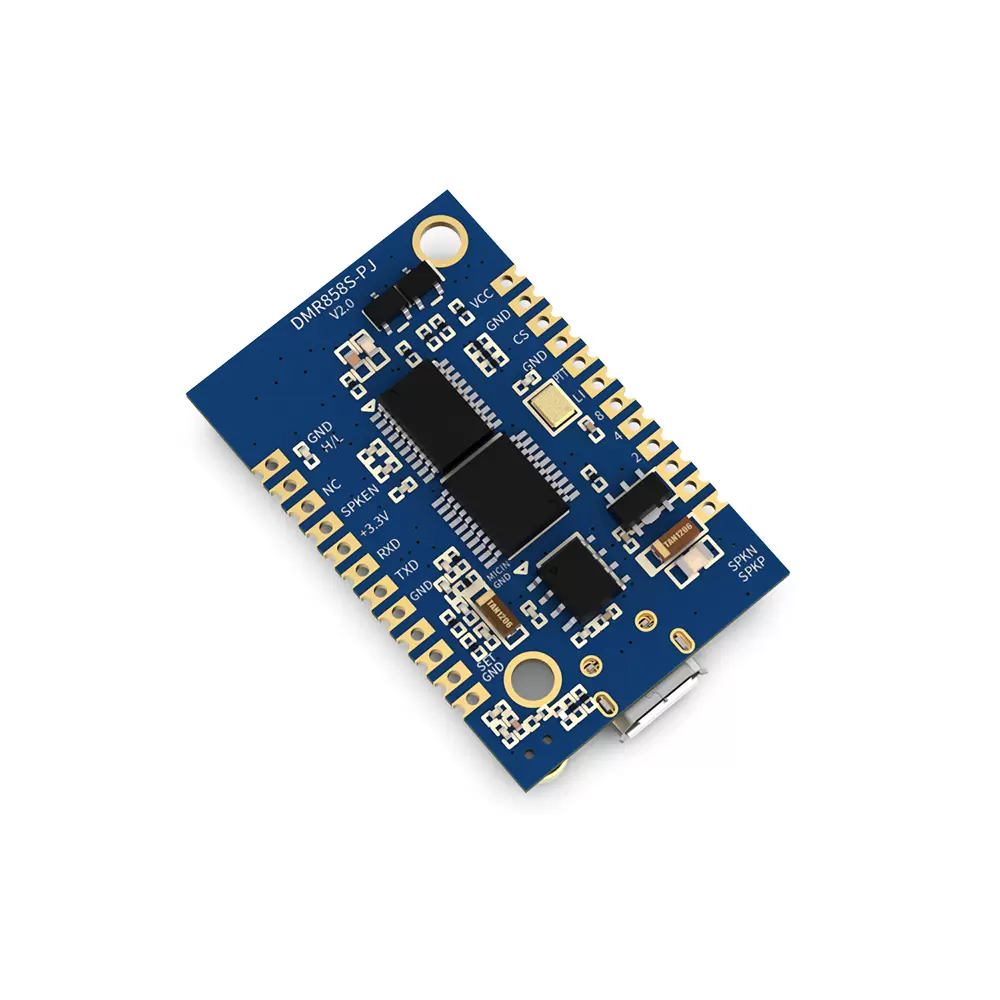

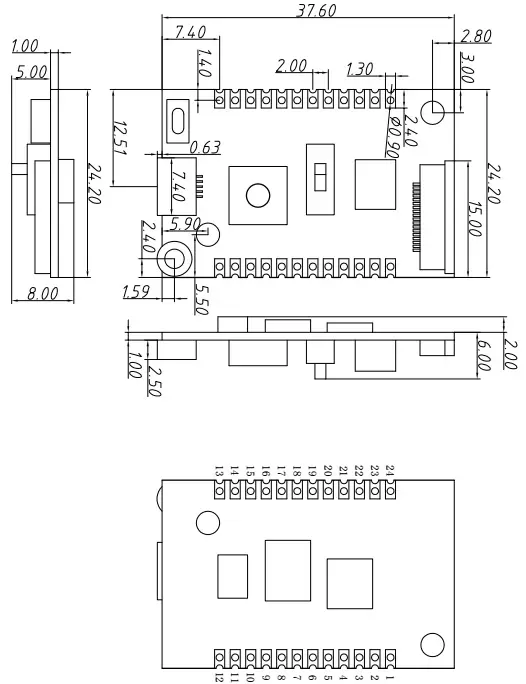

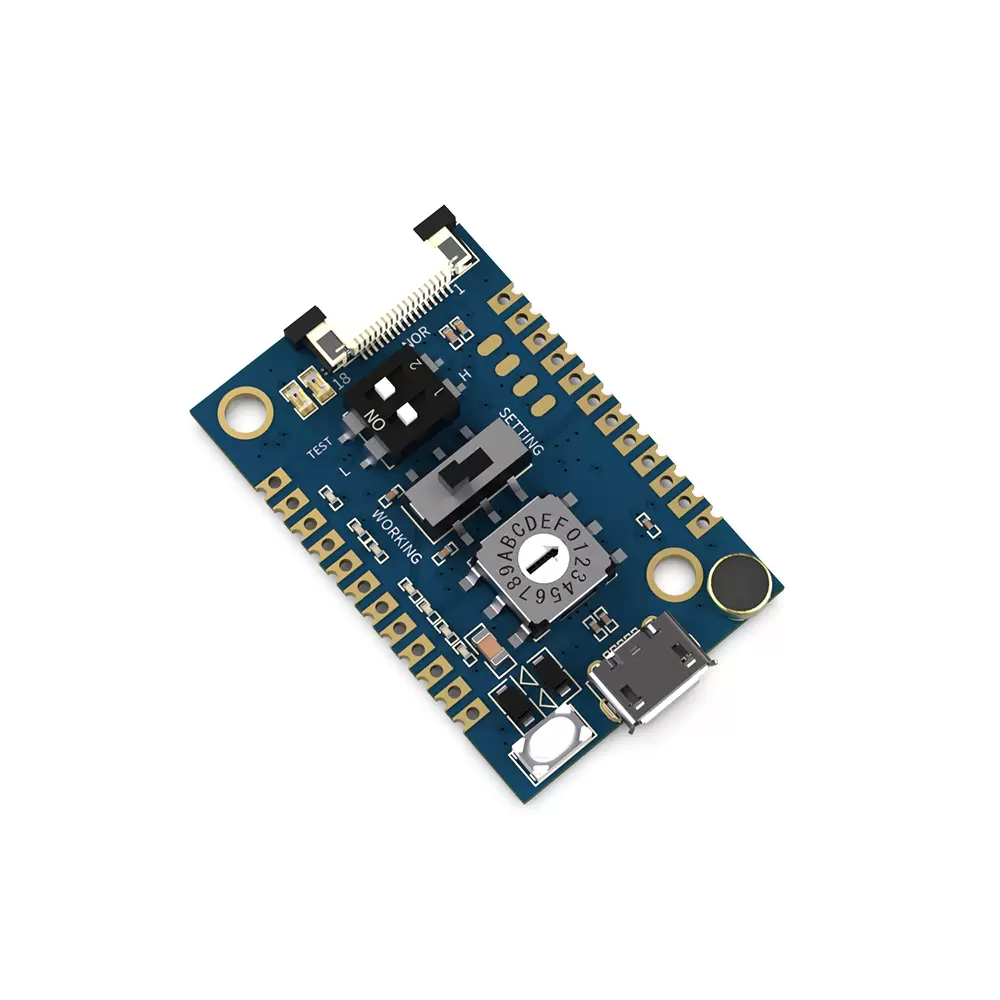

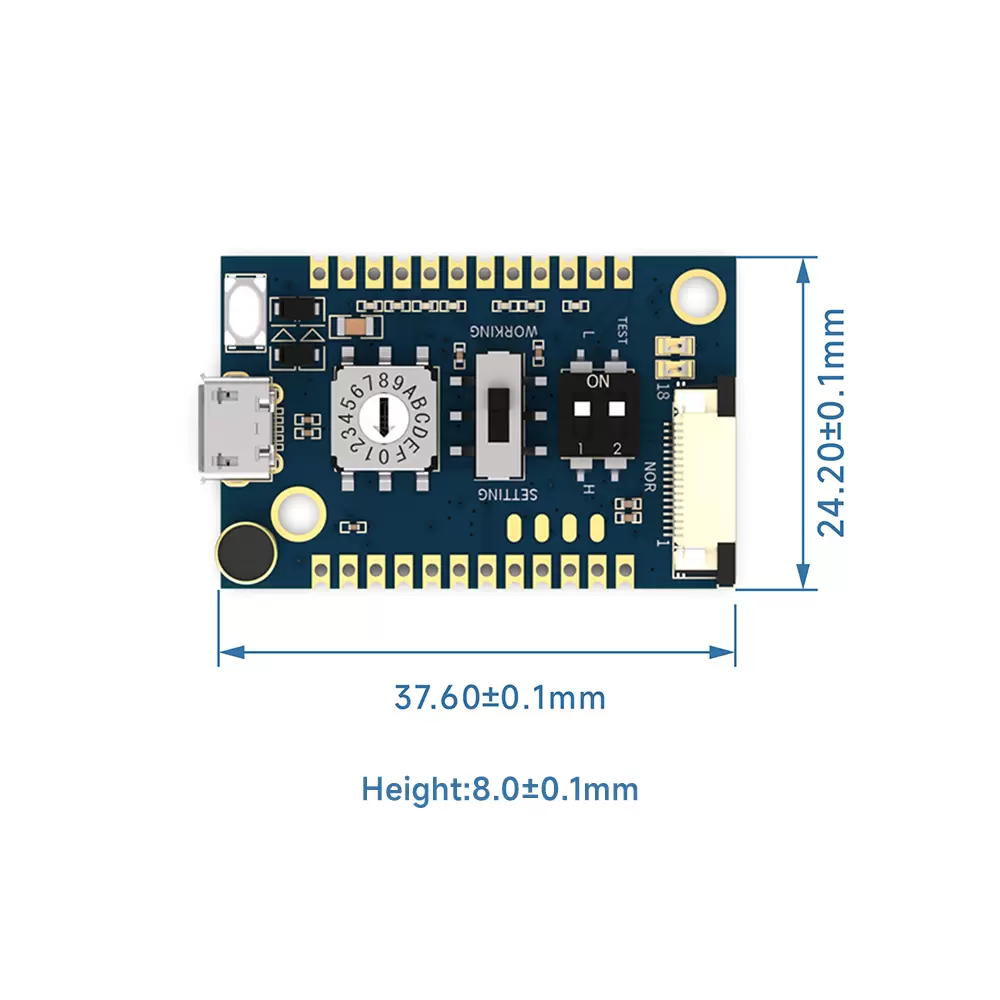

Numéro de broche | Définition | E/S | Description |
1,2,4 | GND | Sol | |
3 | MIC_IN | je | Entrée micro |
5 | UART-RX | je | Connecté à l'UART-TX d'un périphérique externe |
6 | UART-TX | Ô | Connecté à l'UART-RX d'un périphérique externe |
7,13 | GND | Sol | |
8 | CS | je | Sommeil : 0 ; en fonctionnement : 1 (niveau élevé ou laisser ouvert) |
9 | PTT | je | Émission : 0, réception : 1 |
10 | LINE_OUT | Ô | Ligne pour la voix |
11 | T/R | Ô | Indicateur TX/RX, 1 : TX, 0 : RX |
12 | SPKEN | Ô | Indicateur de signal valide, 1 : signal valide, 0 : aucun signal valide reçu. Cette broche peut être utilisée pour piloter un amplificateur vocal externe. 1 : activé, 0 : éteint |
14,15 | +3,3 V | Sortie 3,3 V, charge maximale 50 mA | |
16,17,18,19 | +VCC | VCC (3,3 V-9 V) | |
20 | GND | Sol |
Numéro de broche | Définition | E/S | Description |
1 | VCC | VDD (connecté à la broche 19 de la carte de fonction) | |
2,4 | GND | Sol | |
3 | CS | je | Connectez-vous au CS de la carte de fonction |
5 | PTT | je | Connectez-vous au PTT de la carte de fonction |
6 | LINE_OUT | Ô | Connectez-vous à la sortie de ligne de la carte de fonction |
7 | 8 | je | Sélection du canal de fréquence (16 canaux), le canal de fréquence peut être sélectionné soit par le commutateur rotatif intégré, soit par l'entrée de ces pads. Tournez vers le canal 0 ou retirez le commutateur rotatif si l'utilisateur souhaite contrôler le canal avec ces pads. |
je | 8 : le bit maximum, | ||
je | 4 : le 3ème bit, | ||
je | 2 : le 2ème bit ; | ||
je | 1 : le moindre bit par exemple : | ||
je | Codage 8421 : | ||
je | 0000 : canal 0, | ||
je | 0001 : canal 1 | ||
je | 0010 : canal 2 | ||
8 | 4 | je | 0011 : canal 3 |
9 | 2 | je | … |
10 | 1 | je | 1111 : canal 15 |
11 | SPKN | o | Connecté au haut-parleur : 8 Ohm 2W |
12 | SPKP | o | |
13,15,17 | GND | Sol | |
14 | ENSEMBLE | je | Mode de réglage (0 : mode de réglage, 1 : mode normal) |
16 | MIC_IN | je | Connectez-vous à Mic_IN de la carte de fonction |
18 | TXD | Ô | Connectez-vous à TXD/RXD de la carte de fonction |
19 | RXD | T | |
20 | +3,3V | Sortie 3,3 V, charge maximale 50 mA | |
21 | SPKEN | Connectez-vous au SPKEN de la carte de fonction | |
22 | Caroline du Nord | Caroline du Nord | |
23 | H/L | je | Contrôle de la puissance de sortie, 0 : faible, 1 : élevé |
24 | GND | Sol |
