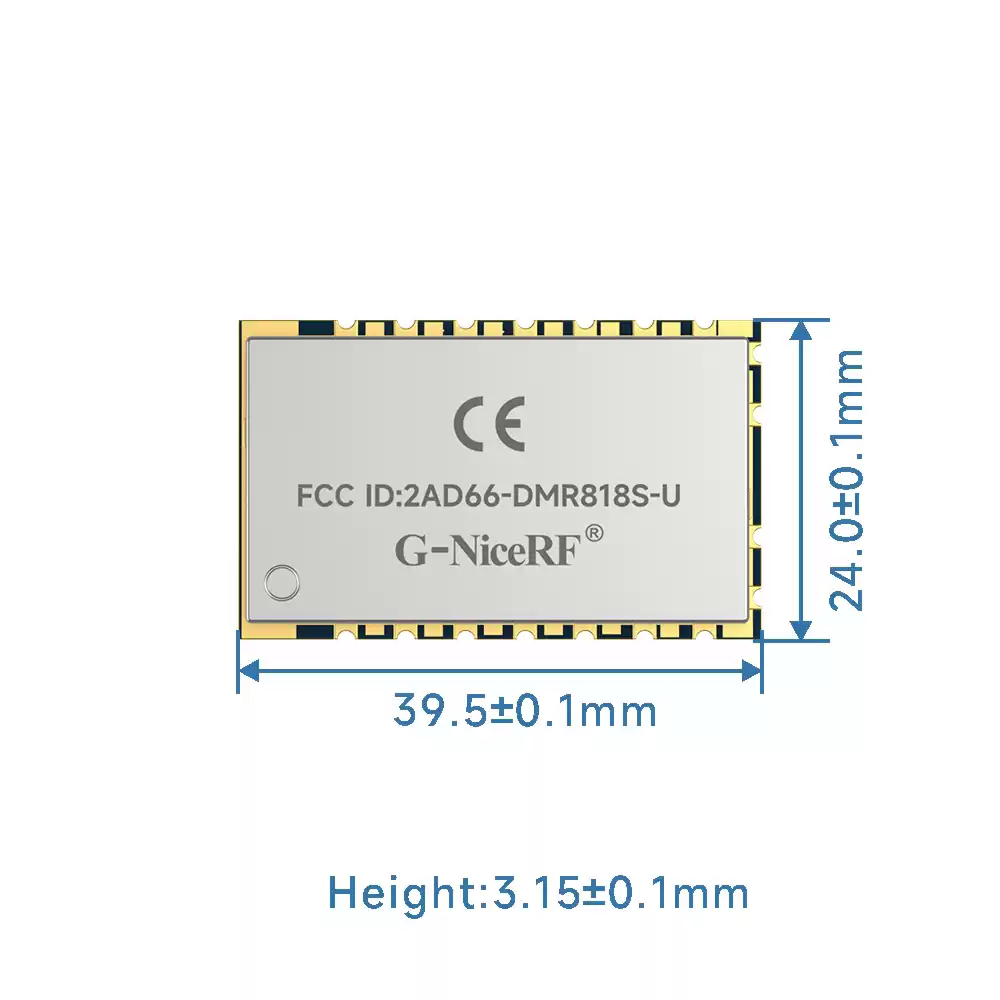

DMR818S-U : Module talkie-walkie DMR Tier II AMBE++ certifié FCC ID et CE RED

Le DMR818S est un module talkie-walkie DMR 2 W TIER II longue distance. Il intègre un microcontrôleur hautes performances, un circuit intégré radio mobile numérique et un amplificateur de puissance RF. Tous les paramètres (CTCSS, CDCSS, SQ, canaux prédéfinis, etc.) sont facilement modifiables via le protocole. Grâce à son alimentation externe, son haut-parleur et son amplificateur audio, il devient facilement un talkie-walkie numérique professionnel. Son interface simplifiée et son format ultra-compact permettent à ce module d'être largement utilisé dans diverses applications et de s'intégrer facilement à divers appareils portables.
Remarque : il existe deux versions de ce module : DMR818S-NVOC et DMR818S-AMBE.
Le DMR818S utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et REACH.
Le DMR818S-U a obtenu la certification CE-RED et FCC ID.

Contactez-nous

TÉLÉCHARGER

Paramètres	Conditions de test	Min.		Typ.		Max		Unité
Plage de tension		3.3		4.2		4,5		V
Température de fonctionnement		-20		25		60		°C
Gamme de fréquences	@UHF	400				470		MHz
	@VHF	134				174		MHz
	@350	320				400		MHz
Heure de début				2000				MS
Débit en bauds UART				57600				bps
Consommation actuelle
Courant de sommeil	CS tiré vers le bas pendant 3 secondes			< 55				uA
Courant Rx				<135				mA
Courant Tx (haute puissance)	@VCC=4,2V, 2w analogique			<1300				mA
	@VCC=4,2V, 2w numérique			<1000				mA
Courant Tx (faible puissance)	@VCC=4,2V, 0,5w analogique			<650				mA
	@VCC=4,2V, 0,5w numérique			<500				mA
Paramètres RF
Tolérance de fréquence				1		1,5		ppm
Sensibilité de modulation	Décalage de fréquence de 1,5 kHz/2,5 kHz (N/W)	6		7		12		mv
Puissance du canal adjacent	@12,5K de décalage	-60		-62				dBm
Tension d'entrée du micro				0,1		1.6		Vpp
Décalage de fréquence de modulation CTCSS		0,35		0,4		0,6		kHz
Caractéristiques de modulation	300 Hz	-13		-11		-9		dB
	500 Hz	-9		-6		-5		dB
	1000 Hz	-3		0		1		dB
	2000 Hz	3		6		7		dB
	3000 Hz	5		7		11		dB
Paramètres Rx
Sensibilité	Analogique (SNR 12 dB)		-120				dBm
Réception BER (modulation DMR)	à -118 dBm		5				%
Amplitude de sortie audio					500		mV
Impédance de sortie audio			30				KOhm
Sélectivité des canaux adjacents	Décalage : +12,5 kHz	60					dB
	Décalage : +12,5 kHz

Caractéristiques du module talkie-walkie DMR DMR818S

Fréquence de la bande UHF : 400~470 MHz
Fréquence de la bande VHF : 134~174 MHz
Fréquence de la bande 350 : 320~400 MHz
Distance jusqu'à 5 km
Puissance de sortie maximale jusqu'à 2 W, faible puissance jusqu'à 0,5 W
Haute sensibilité : -124 dBm
Taux d'erreur binaire réduit à 1 % sous -121 dBm
Fréquence indépendante pour Tx et Rx.
9 volumes réglables
Bande passante analogique : 12,5/25 kHz Bande passante numérique : 6,25 kHz
Transmission et réception de messages
DMR (radio mobile numérique) / talkie-walkie analogique
EEPROM intégrée, données sauvegardées même hors tension
Cristal TCXO de 0,5 ppm
51 CTCSS
166 CDCSS

Transmission et réception de messages.
Cryptage amélioré des messages vocaux et texte.
Différents types d’appels vocaux : appel général, appel de groupe et appel privé ;
Rappel pour l'appel d'entrée, vérification de l'état de l'appel
Alarme d'urgence et surveillance radio ;
Répétiteur

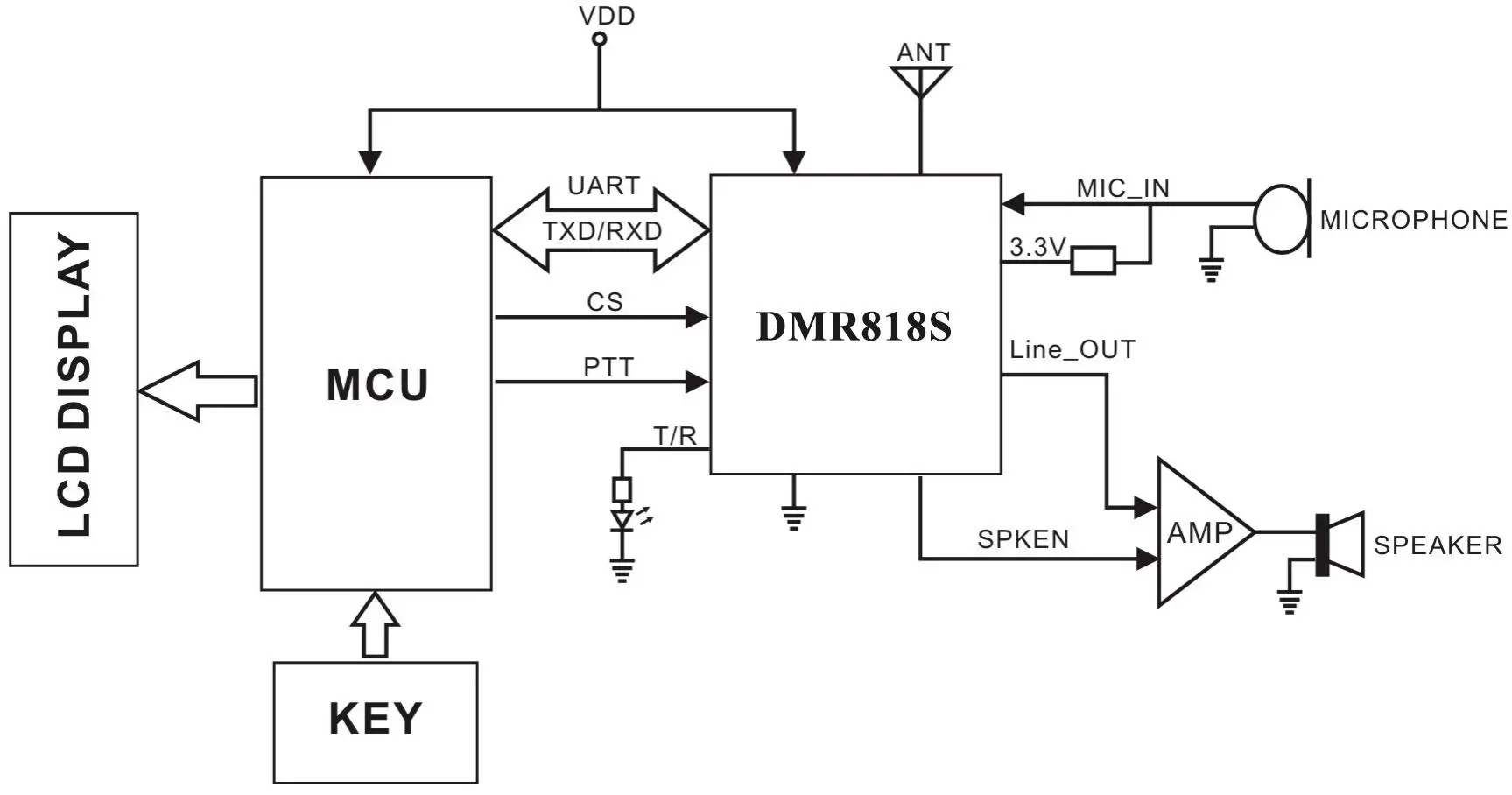

Circuit d'application du module talkie-walkie DMR DMR818S-U

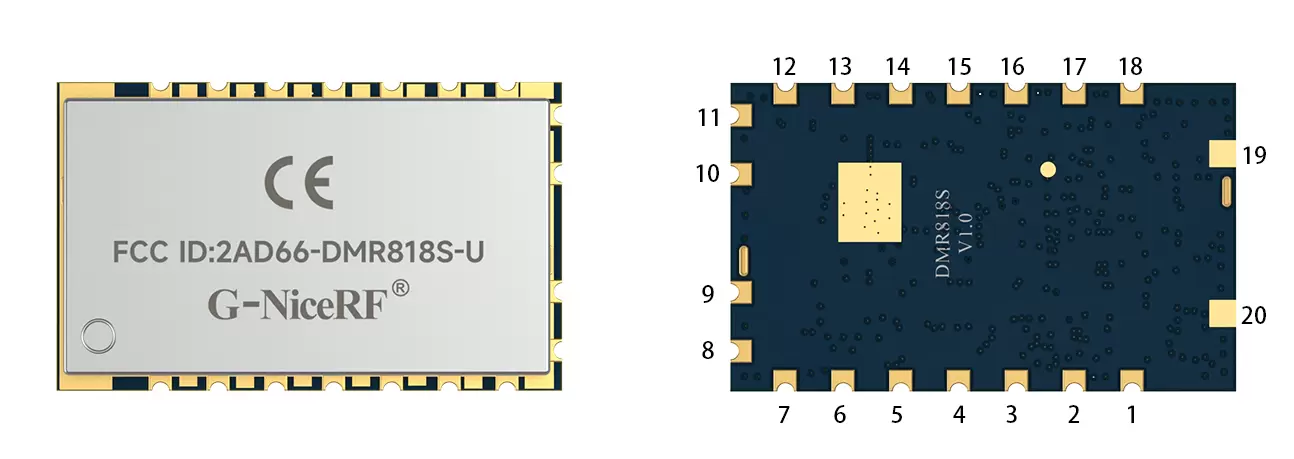

Définition des broches du module talkie-walkie DMR DMR818S-U.

Broche N°	Nom de la broche	E/S	Niveau standard	Description
1	MICRO_IN	je		Microphone ou entrée ligne
2	UART-TX	O	0-3,3 V	UART-TXD
3	UART-RX	je	0-3,3 V	UART-RXD
4, 12	Caroline du Nord
5	HST_TXD	O	0-3,3 V	Transmettre la broche de données (pour la mise à niveau du programme)
6	HST_RXD	je	0-3,3 V	Recevoir un code PIN de données (pour la mise à niveau du programme)
7	FOURMI			connecter une antenne de 50 ohms
8, 9, 10	Terre	-		Sol
11	VCC	-	0-4,5 V	Alimentation externe et positive 3,3~5 V
13	CS	je	0-4,5 V	Niveau élevé pour un fonctionnement normal, laissez ouvert ou tirez vers le bas pour entrer en mode veille
14	PTT	je	0-3,3 V	Entrée du module, contrôle de transmission/réception, tirez vers le bas pour forcer le module à entrer dans l'état TX ; tirez vers le haut pour l'état Rx
15	+3,3 V	-		Sortie 3,3 V, connexion à 50 mA
16	LIGNE_SORTIE	O		Sortie audio
17	T/R	O	0-3,3 V	Sortie du module, état de transmission/réception, haut pour TX et bas pour Rx
18	PARLER	O	0-3,3 V	Contrôle de l'amplificateur audio
19, 20	Terre	-		Sol

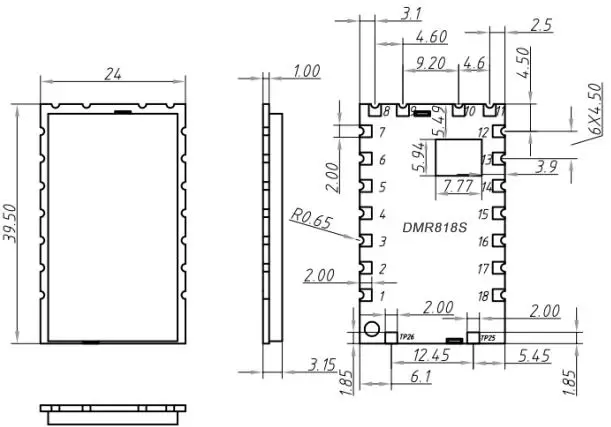

Dimensions mécaniques du module talkie-walkie DMR DMR818S-U.

Dimensions mécaniques du module talkie-walkie DMR DMR818S
