SV652 : Modem RF longue portée 500 mW avec boîtier en aluminium de qualité industrielle et protection ESD

Le SV652 est un modem RF industriel hautement intégré. Les options TTL / 232 / 485 sont disponibles, correspondant aux modèles SV652-TTL / SV652-232 / SV652-485. Doté d'une excellente sensibilité et d'une puissance de sortie de 500 mW, le SV652 offre une longue portée RF et une communication RF fiable. Pour éviter les interférences, il offre 40 canaux de fréquence et un identifiant réseau configurable. Flexible et facile à utiliser, le SV652 offre de nombreux paramètres, tels que la fréquence, le débit de données, la puissance de sortie, l'identifiant réseau et l'identifiant nœud. Les utilisateurs peuvent configurer ces paramètres depuis leur PC ou leur appareil.
Le SV652 utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et Reach.

Contactez-nous

TÉLÉCHARGER

Paramètres	Min.	Typique	Max.	Unité	Condition
État de fonctionnement
Plage de tension	3.3	5.0	6,5	V
Température de fonctionnement	-40	25	+85	°C
Consommation actuelle
Courant Rx		25		mA	Niveau TTL
		34		mA	niveau 485
		32,7		mA	niveau 232
Courant Tx		350		mA	à 27 dBm
Courant de sommeil		＜5		uA	Niveau @TTL
Paramètres RF
Gamme de fréquences	414,92	433,92	453,92	MHz	à 433 MHz
	470,92	489,92	509,92	MHz	à 470 MHz
	849,92	868,92	888,92	MHz	@868MHz
	895,92	914,92	934,92	MHz	à 915 MHz
Débit de données	1.2	9.6	115,2	Kbps	GFSK
Puissance de sortie	20	/	+27	dBm
Sensibilité		-121		dBm	à 1,2 Kbps

Caractéristiques du modem RF SV652

Logiciel de surveillance intégré
Circuit de réinitialisation automatique anti-crash intégré pour résister aux forts signaux d'interférence externes
433/470/868/915 MHz (personnalisable 240-930 MHz)
Classe industrielle
40 chaînes
4 octets d'ID réseau et 2 octets d'ID de nœud
Débit de données série : 1 200 à 115 200 bps
Débit de données aériennes : 1 200 à 115 200 bps
Modulation GFSK
RSSI
Interface : TTL/RS232/RS485
Adaptation automatique de l'antenne
Bidirectionnel et semi-duplex
Sensibilité : -121 dBm
Puissance de sortie maximale : 500 mW (+27 dBm)
Tension de fonctionnement : 3,3 ~ 6,5 V
Température de fonctionnement : -40 ~ +85 °C
Poids : 47 g
Les paramètres sont enregistrés automatiquement

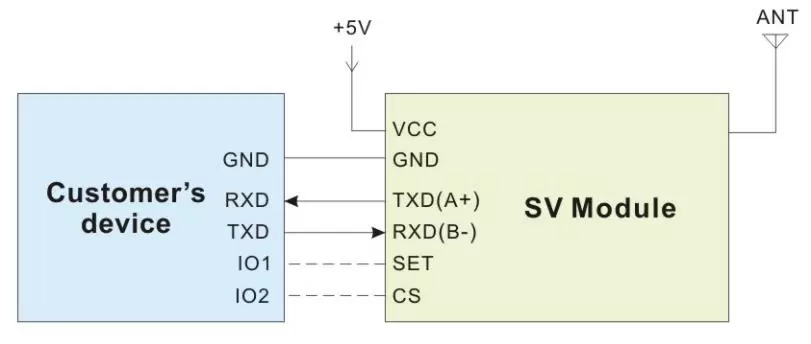

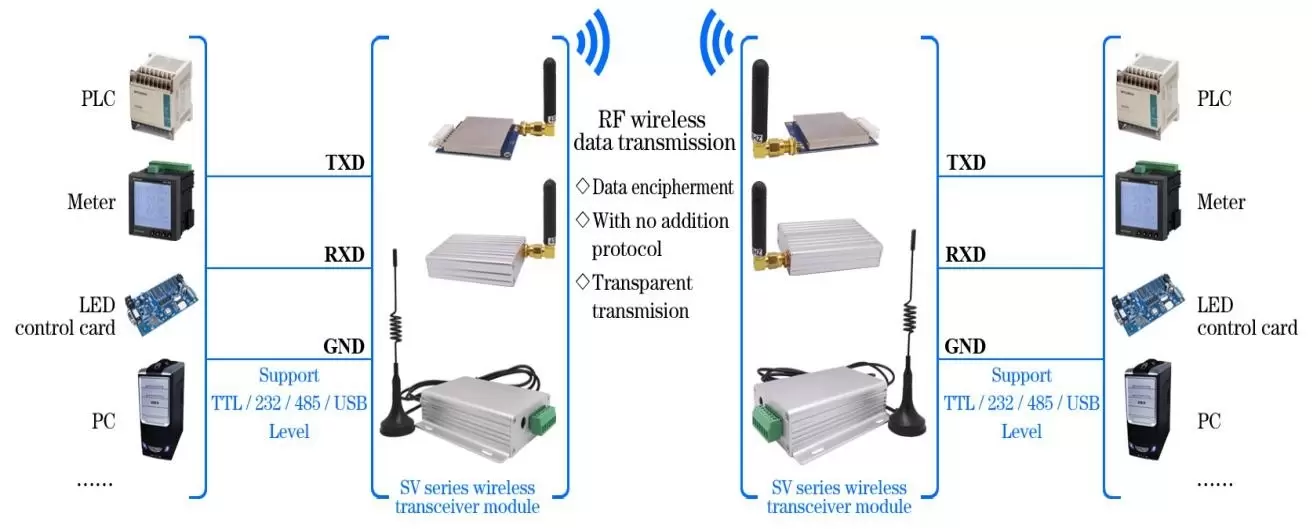

Circuit d'application du modem RF sans fil SV652 avec boîtier en aluminium de qualité industrielle.

Définition des broches du modem RF sans fil SV652 avec une puissance de 500 mW et une protection ESD

Numéro de broche	Définition	Description
1	VCC	Connecté à l'alimentation positive (typiquement 5V)
2	GND	Connecté à la terre
3	TXD	TXD du module et connexion au RXD externe
4	RXD	RXD du module et connexion au TXD externe
5	ENSEMBLE	Activation du mode de configuration (bas pour entrer dans le mode de réglage, laisser ouvert ou connecter un niveau élevé pour quitter le mode de réglage) Valable lorsque la broche CS est haute ou laissée ouverte.
6	CS/NC	Pour la version par défaut du module, cette broche doit être laissée flottante (le module dispose d'un circuit d'auto-réinitialisation anti-crash intégré) Remarque : les clients peuvent personnaliser la version veille du programme (sans fonction d'auto-réinitialisation), veille de bas niveau, courant inférieur à 5 uA, sortie de haut niveau par défaut.

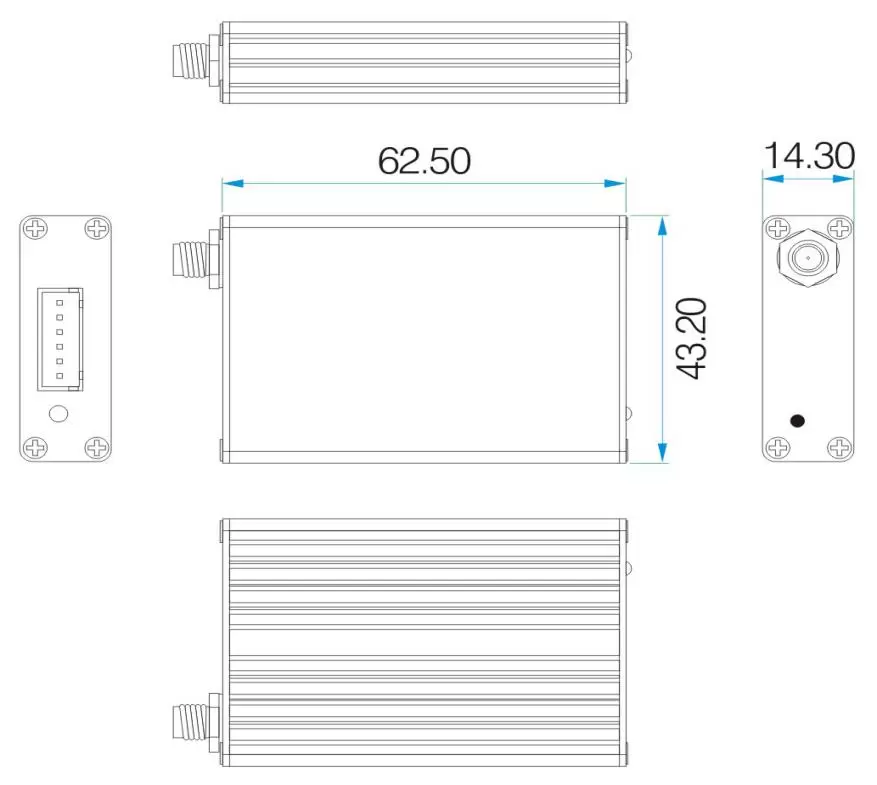

Dimensions mécaniques du modem RF sans fil longue portée SV652 dans un boîtier en aluminium.

Dimensions mécaniques du modem RF SV652
