SV6202 : Modem RF industriel 2 W de petite taille et longue portée avec protection ESD - Modules UART sans fil transparents

Le SV6202 est un modem RF ultra longue distance hautement intégré, intégrant le processeur hautes performances SI4432 de Silicon Labs et un microcontrôleur industriel. Les options TTL, 232 et 485 sont disponibles, correspondant aux modèles SV6202-TTL, SV6202-232 et SV6202-485. Sa haute sensibilité et sa puissance de sortie de 1 W garantissent une longue portée RF et une communication RF fiable. Pour éviter les interférences, le SV6202 propose 40 canaux de fréquence et un identifiant réseau configurable. Flexible et facile à utiliser, le SV6202 offre de nombreux paramètres, tels que la fréquence, le débit de données, la puissance de sortie, l'identifiant réseau et l'identifiant nœud. Les utilisateurs peuvent configurer ces paramètres depuis leur PC ou leur appareil.
Le SV6202 utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et Reach.

Contactez-nous

TÉLÉCHARGER

Paramètres	Min.	Typique	Max.	Unité	Condition
État de fonctionnement
Plage de tension	4,5	5.0	6,5	V
Température de fonctionnement	-40	25	+85	°C
Consommation actuelle
Courant Rx		25		mA	Niveau TTL
		34		mA	niveau 485
		32,7		mA	niveau 232
Courant Tx		900		mA	à 33 dBm
Courant de sommeil		＜5		uA	@ Version basse consommation personnalisée
Paramètres RF
Gamme de fréquences	414,92	433,92	453,92	MHz	à 433 MHz
Gamme de fréquences	470,92	489,92	509,92	MHz	à 470 MHz
Débit de données	1.2	9.6	115,2	Kbps	GFSK
Puissance de sortie	13	/	+33	dBm
Sensibilité		-121		dBm	à 1,2 Kbps

Caractéristiques du modem RF SV6202

Logiciel de surveillance intégré
Circuit de réinitialisation automatique anti-crash intégré pour résister aux forts signaux d'interférence externes
Fréquence : 433/470/868/915 MHz
Classe industrielle
40 chaînes
ID réseau 4 octets et ID nœud 2 octets
Débit de données série : 1 200 à 115 200 bps
Débit de données aériennes : 1 200 à 115 200 bps
Modulation GFSK
RSSI
Les paramètres sont enregistrés automatiquement
Interface : TTL/RS232/RS485
Bidirectionnel et semi-duplex
Sensibilité : -121 dBm
Puissance de sortie maximale : 2 W (+33 dBm)
Tension de fonctionnement : 4,5 ~ 5 V
Température de fonctionnement : -40 ~ +85 °C
Poids : 48 g

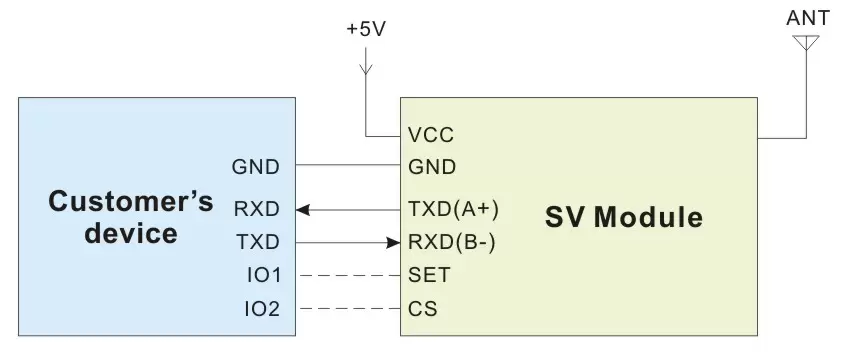

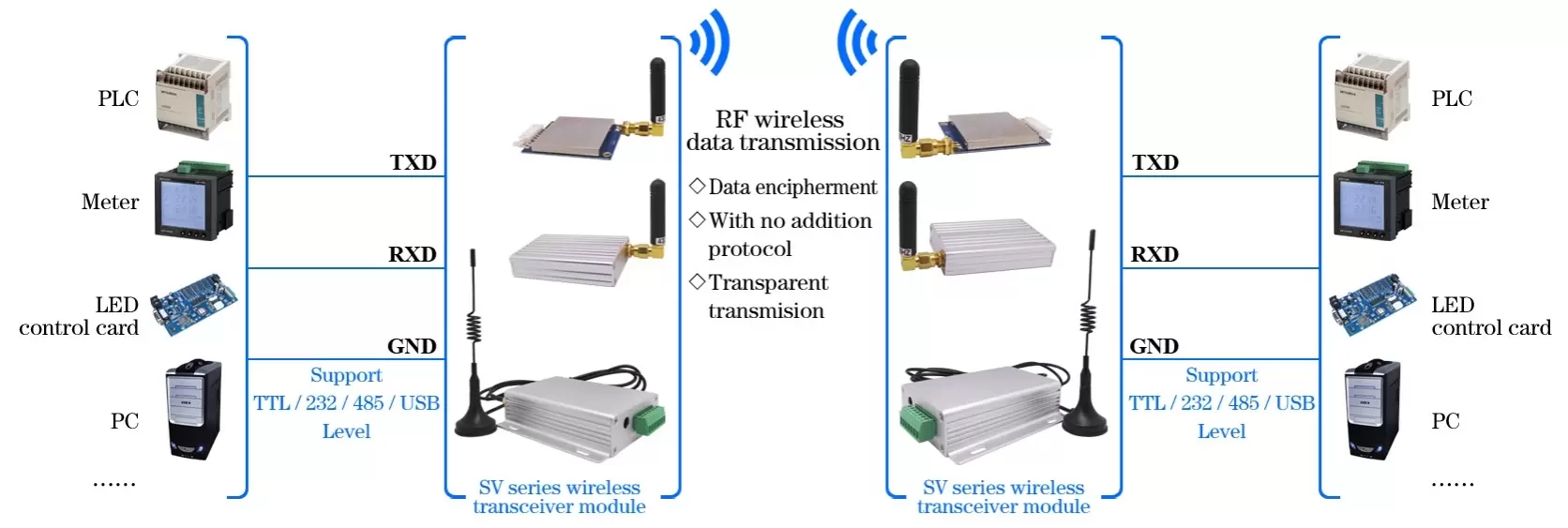

Circuit d'application du modem RF industriel 2 W SV6202

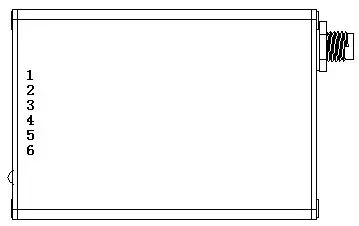

Définition des broches du modem RF industriel 2 W SV6202

Numéro de broche	Définition	Description
1	VCC	Connecté à l'alimentation positive (typiquement 5V)
2	GND	Connecté à la terre
3	TXD	TXD du module et connexion au RXD externe
4	RXD	RXD du module et connexion au TXD externe
5	ENSEMBLE	Activation du mode de configuration (bas pour entrer dans le mode de réglage, laisser ouvert ou connecter un niveau élevé pour quitter le mode de réglage) Valable lorsque la broche CS est haute ou laissée ouverte.
6	CS	Pour la version par défaut du module, cette broche doit être laissée flottante (le module dispose d'un circuit d'auto-réinitialisation anti-crash intégré) Remarque : les clients peuvent personnaliser la version veille du programme (sans fonction d'auto-réinitialisation), veille de bas niveau, courant inférieur à 5 uA, sortie de haut niveau par défaut.

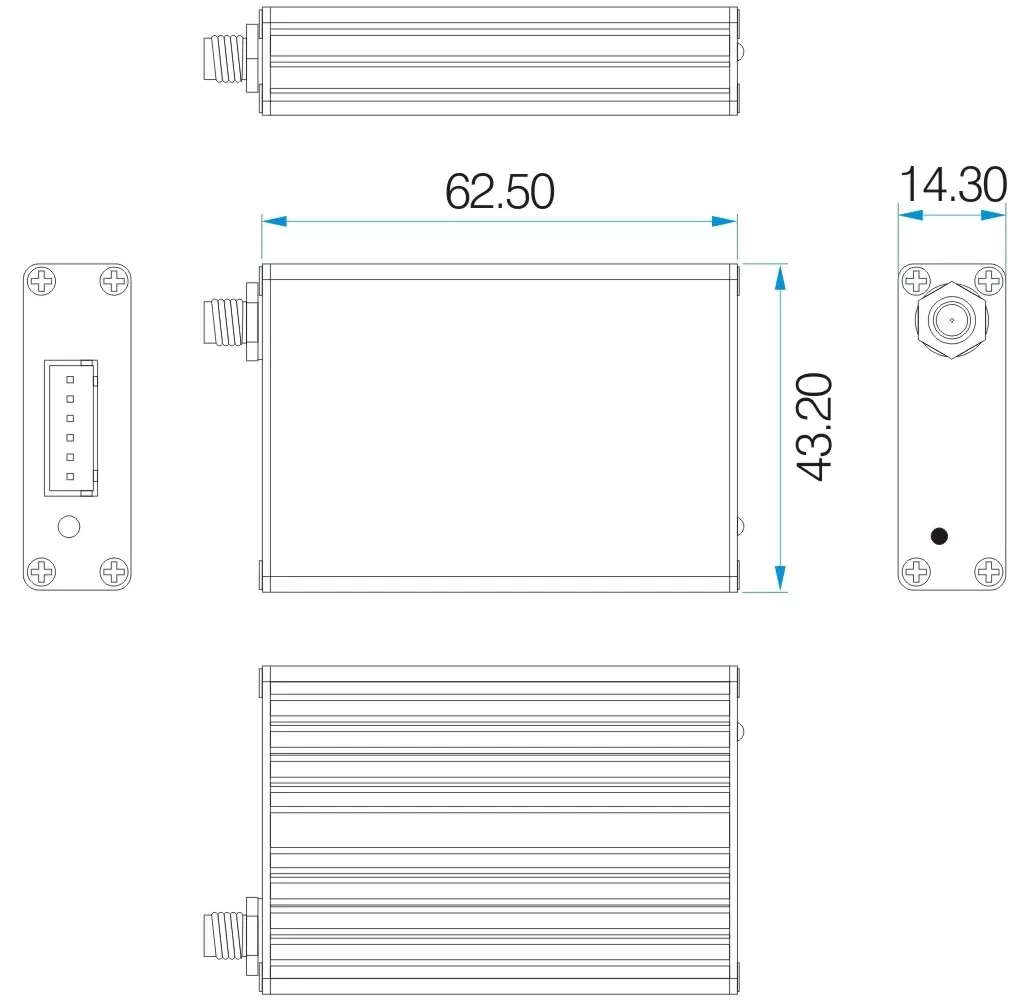

Dimensions mécaniques du modem RF industriel 2 W SV6202
