SV6300 : Modem RF industriel haute puissance 3 W hautement intégré avec protection ESD

Le SV6300 est un modem RF ultra longue distance et hautement intégré, qui adopte le Si4432 haute performance de Silicon Labs et un microcontrôleur industriel. TTL/232/485 peut être choisi correspondant à SV6300-TTL/SV6300-232/SV6300-485. Le SV6300 a une bonne sensibilité et une puissance de sortie de 1 W pour obtenir une longue portée RF et une communication RF fiable. Pour éviter les interférences, le SV6300 fournit 40 canaux de fréquence et un Net ID configurable. Le SV6300 est flexible mais facile à utiliser, il est livré avec de nombreux paramètres, tels que : fréquence, débit de données, puissance de sortie, Net ID, Node ID. Les utilisateurs peuvent configurer les paramètres via un PC ou le propre appareil du client.
Le SV6300 utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et Reach.

Contactez-nous

TÉLÉCHARGER

Paramètres	Min.	Typ.	Max.	Unité	Condition
État de fonctionnement
Plage de tension	9	12	18,5	V
Température de fonctionnement	-40	25	+85	℃
Consommation actuelle
Courant de réception		<30		mA
Courant d'émission		<600		mA	@34,7dBm
Courant de sommeil		＜5		uA	@Niveau TTL
Paramètres RF
Gamme de fréquence	414.92	433.92	453.92	MHz	@433MHz
Gamme de fréquence	470.92	490,92	509.92	MHz	@490MHz
Débit de données	1.2	9.6	115.2	Kbit/s	GFSK
Puissance de sortie	15	/	+35	dBm
Sensibilité		-121		dBm	@1,2 Kbit/s

Caractéristiques du modem RF SV6300

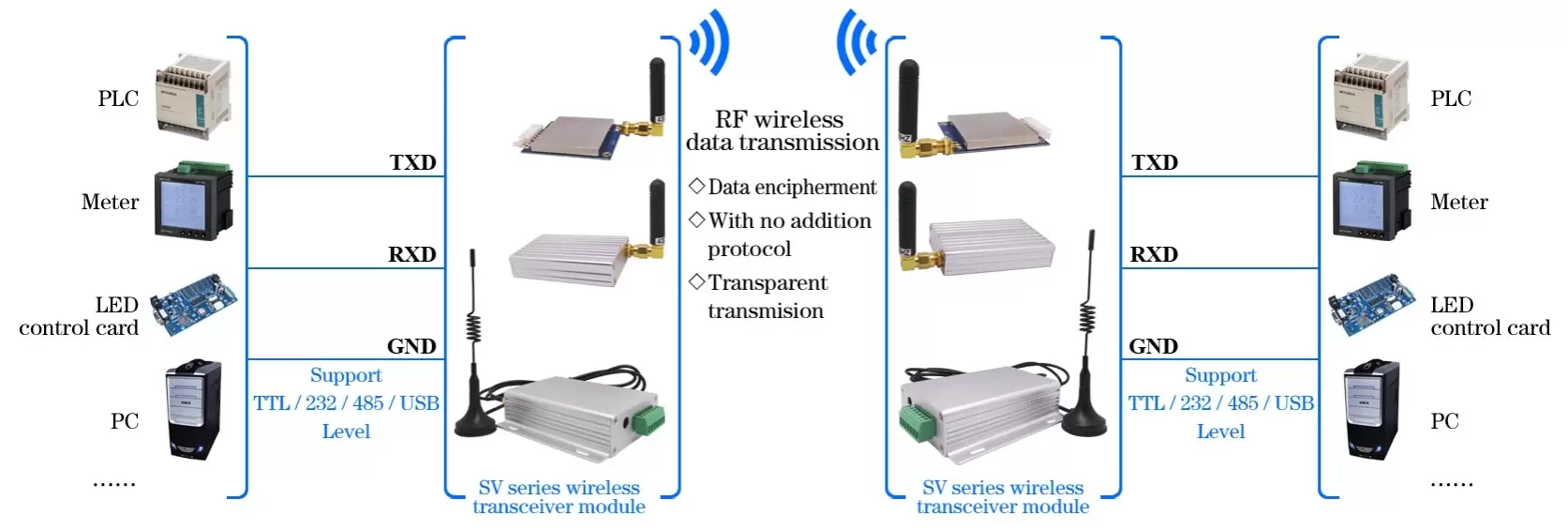

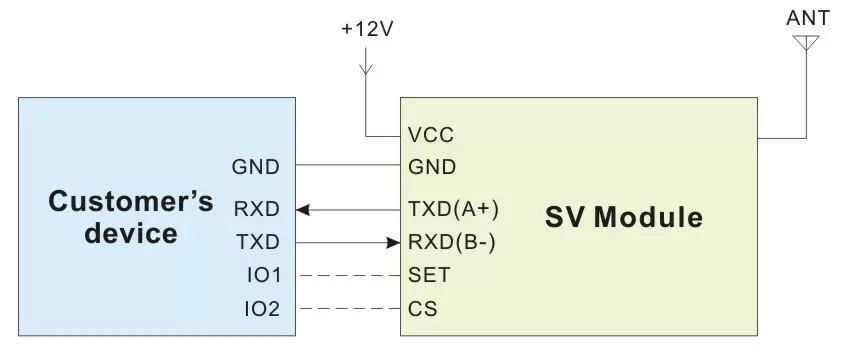

Circuit d'application typique du modem RF SV6300

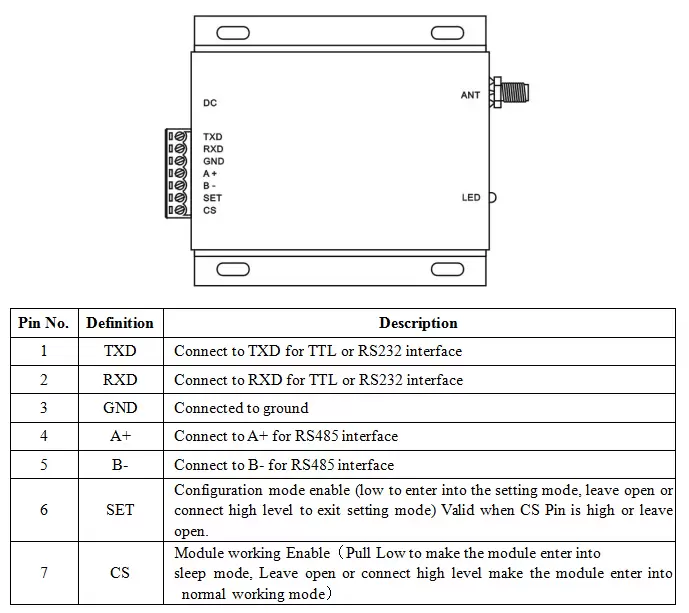

Broches du modem RF SV6300

Numéro de broche	Définition	Description
1	TXD	TXD du module et connexion au RXD externe
2	RXD	RXD du module et connexion au TXD externe
3	GND	Connecté à la terre
4	A+	Connectez-vous à A+ pour l'interface RS485
5	B-	Connectez-vous à B-pour l'interface RS485
6	ENSEMBLE	Activation du mode de configuration (faible pour entrer dans le mode de réglage, laisser ouvert ou connecter un niveau élevé pour quitter le mode de réglage) Valable lorsque la broche CS est haute ou laissée ouverte.
7	CS	Pour la version par défaut du module, cette broche doit rester flottante (le module dispose d'un circuit d'auto-réinitialisation anti-crash intégré) Remarque : les clients peuvent personnaliser la version veille du programme (sans fonction d'auto-réinitialisation), sommeil de faible niveau, courant inférieur à 5uA, sortie de haut niveau par défaut.

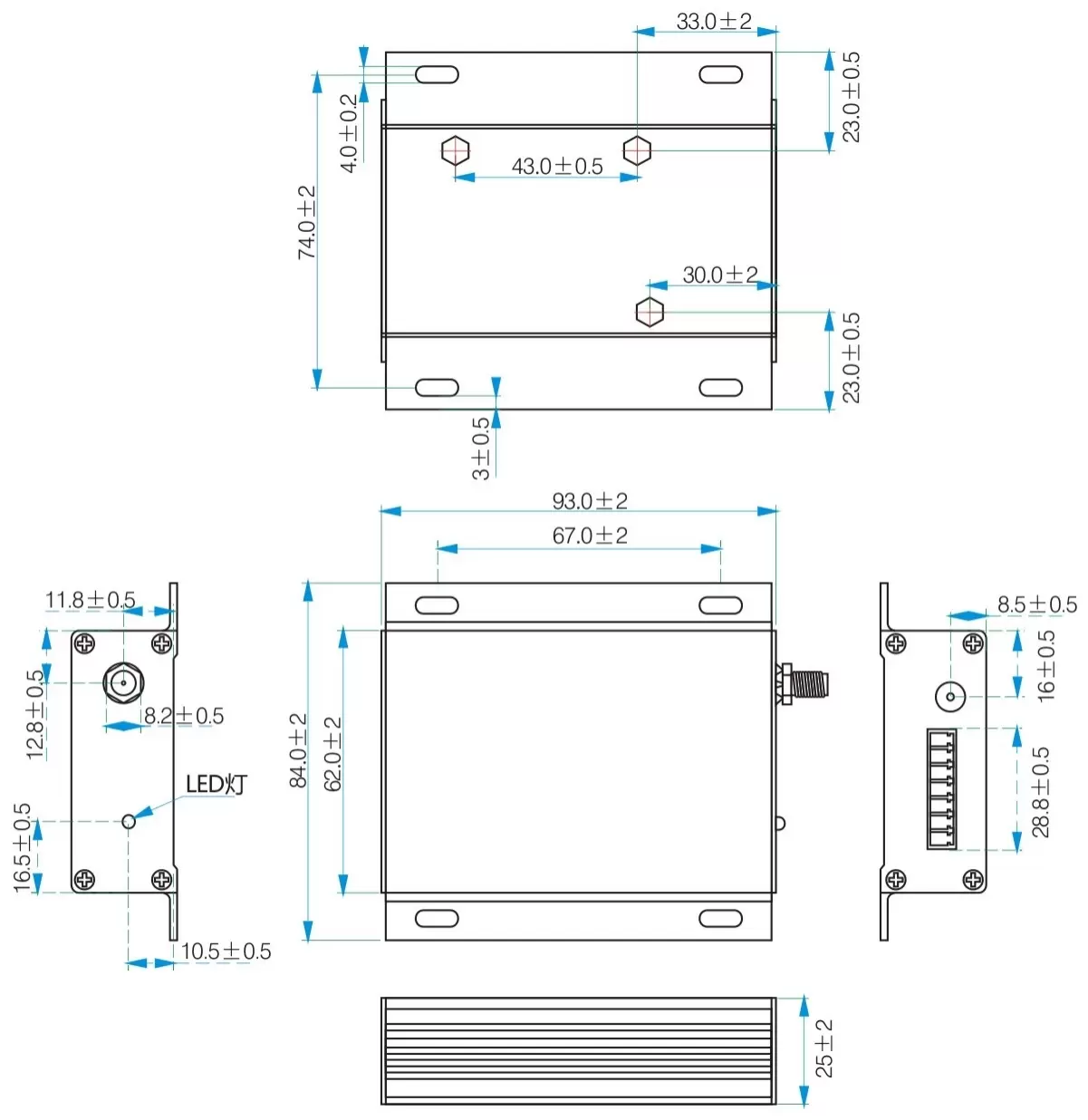

Dimensions mécaniques du modem RF SV6300
