SV6500Pro : Modem RF 5 W avec puce Si4463, protection ESD à haut débit de données RF

SV6500Pro est un modem RF ultra longue distance et hautement intégré, qui adopte le si4432 haute performance de Silicon Labs et un microcontrôleur industriel. TTL/232/485 peut être choisi correspondant à SV6500Pro-TTL/SV6500Pro-232/SV6500Pro-485. Le SV6500Pro a une bonne sensibilité et une puissance de sortie de 1 W pour obtenir une longue portée RF et une communication RF fiable. Pour éviter les interférences, le SV6500Pro fournit 40 canaux de fréquence et un Net ID configurable. Le SV6500Pro est flexible mais facile à utiliser, il est livré avec de nombreux paramètres, tels que : fréquence, débit de données, puissance de sortie, Net ID, Node ID. Les utilisateurs peuvent configurer les paramètres via un PC ou le propre appareil du client.
Le SV6500Pro utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et Reach.

Contactez-nous

TÉLÉCHARGER

Remarque : un LDO 3,3 V de haute qualité est intégré et la broche CS/SET est une interface 3,3 V. TXD/RXD est également de 3,3 V pour le SV6500-TTL

Paramètres	Min.	Typ.	Max.	Unité	Condition
État de fonctionnement
Plage de tension	9	12	30	V
Température de fonctionnement	-40	25	+85	℃
Consommation actuelle
Courant de réception		< 30		mA
Courant d'émission		< 2		UN	@37,0dBm
Courant de sommeil		＜5		mA	Niveau @TTL
Paramètres RF
Gamme de fréquence	414.92	433.92	453.92	MHz	@433MHz
	470.92	490,92	509.92	MHz	@490MHz
	849.92	868.92	888.92	MHz	@868MHz
	895.92	914.92	934.92	MHz	@915MHz
Débit de données	1.2	9.6	1000	Kbit/s	GFSK
Puissance de sortie	26	/	+37	dBm
Sensibilité		-121		dBm	@1,2 Kbit/s

Caractéristiques du modem RF SV6500Pro

Logiciel de surveillance intégré
Circuit d'auto-réinitialisation anti-crash intégré pour résister aux forts signaux d'interférence externes
Fréquence : 433/490 MHz
Classe industrielle
40 chaînes
4 octets Net ID & 2 octets ID de nœud
Débit de données en série : 1 200 ~ 115 200 bps
Débit de données aériennes : 1 200 ~ 1 M bps
Modulation GFSK
RSSI
Les paramètres sont enregistrés automatiquement
Protection ESD
Chien de garde du matériel
Protection contre les surtensions et protection contre la polarité
Interface : TTL/RS232/RS485
Bidirectionnel et semi-duplex
Sensibilité : -121 dBm
Puissance de sortie maximale : 5 W (+37 dBm)
Tension de fonctionnement : 9 ~ 30,0 V
Température de fonctionnement : -40 ~ +85 °C
Poids : 160g

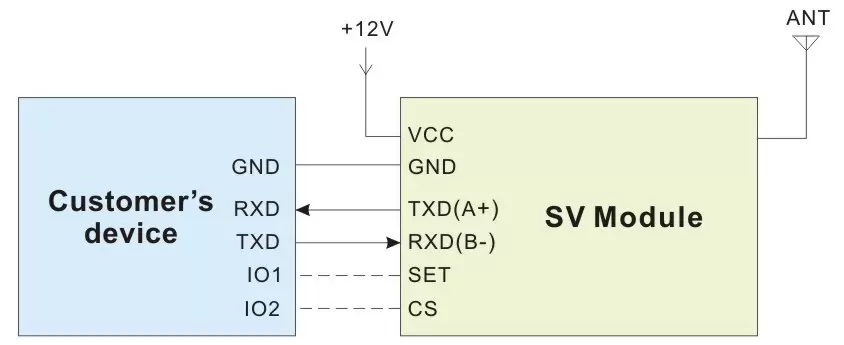

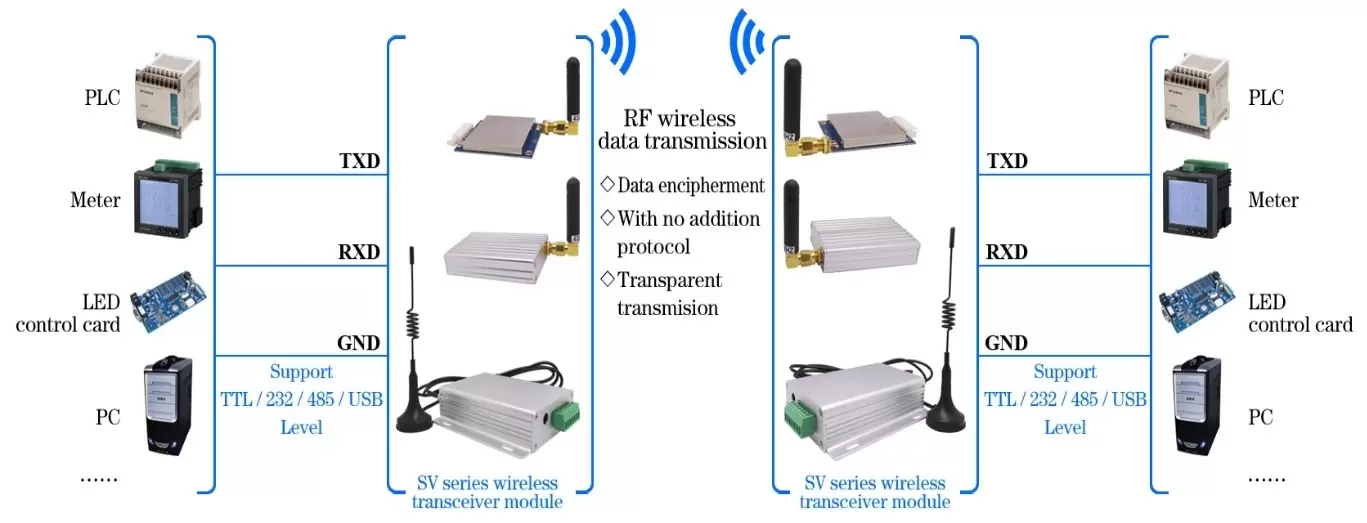

Circuit d'application typique du modem RF SV6500

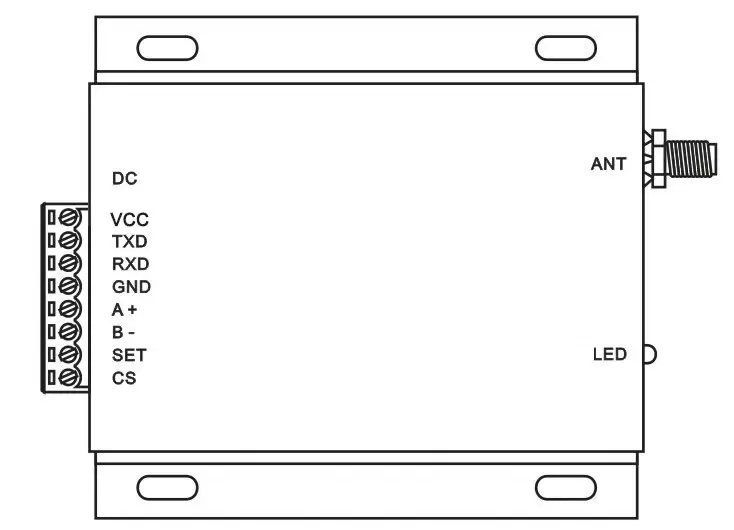

Broches du modem RF SV6500

Numéro de broche	Définition	Description
1	VCC	Connectez-vous à l'alimentation positive
2	TXD	Connectez-vous à TXD pour l'interface TTL ou RS232
3	RXD	Connectez-vous à RXD pour l'interface TTL ou RS232
4	GND	Connecté à la terre
5	A+	Connectez-vous à A+ pour l'interface RS485
6	B-	Connectez-vous à B-pour l'interface RS485
7	ENSEMBLE	Activation du mode de configuration (faible pour entrer dans le mode de réglage, laisser ouvert ou connecter un niveau élevé pour quitter le mode de réglage) Valable lorsque la broche CS est haute ou laissée ouverte.
8	CS	Pour la version par défaut du module, cette broche doit rester flottante (le module dispose d'un circuit d'auto-réinitialisation anti-crash intégré) Remarque : les clients peuvent personnaliser la version veille du programme (sans fonction d'auto-réinitialisation), sommeil de faible niveau, courant inférieur à 5uA, sortie de haut niveau par défaut.

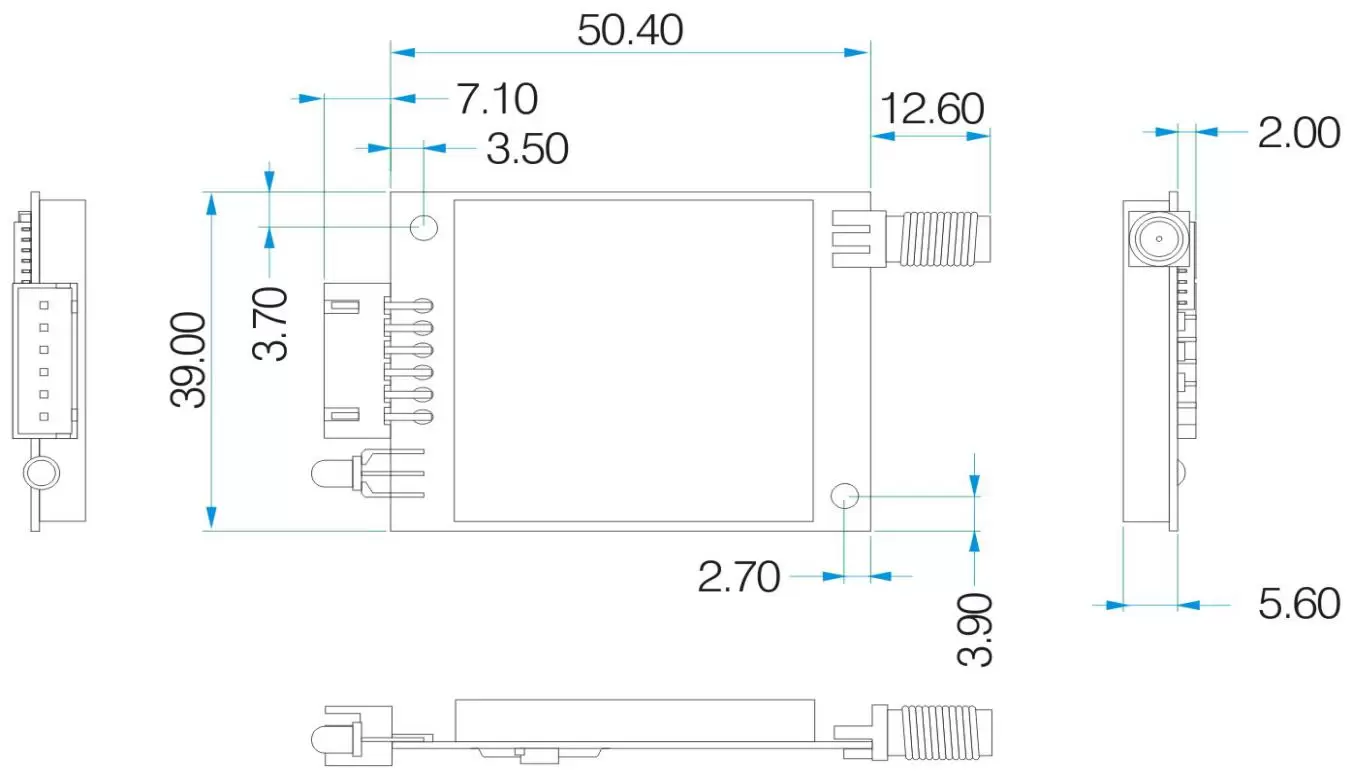

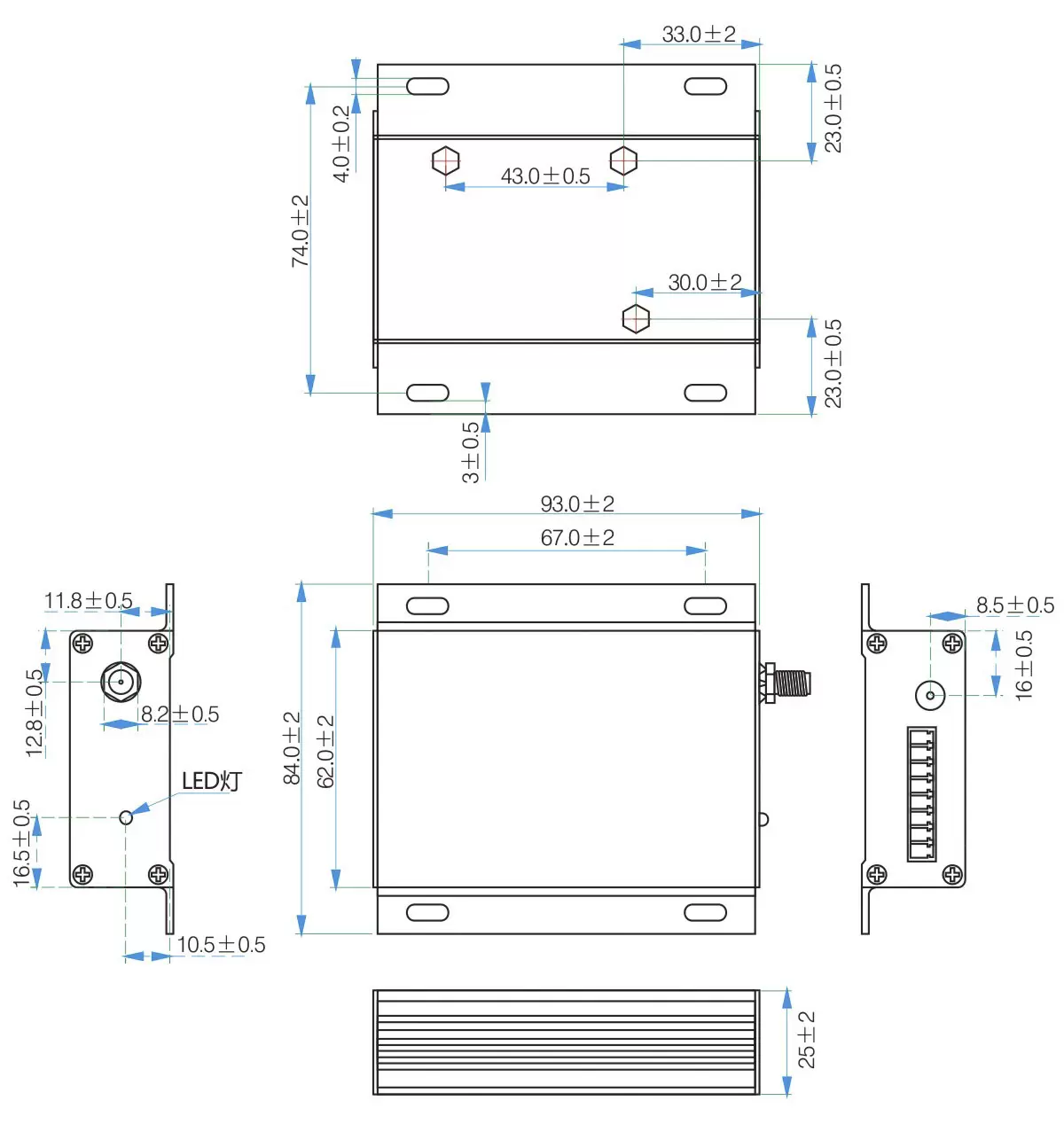

Dimensions mécaniques du modem RF SV6500
