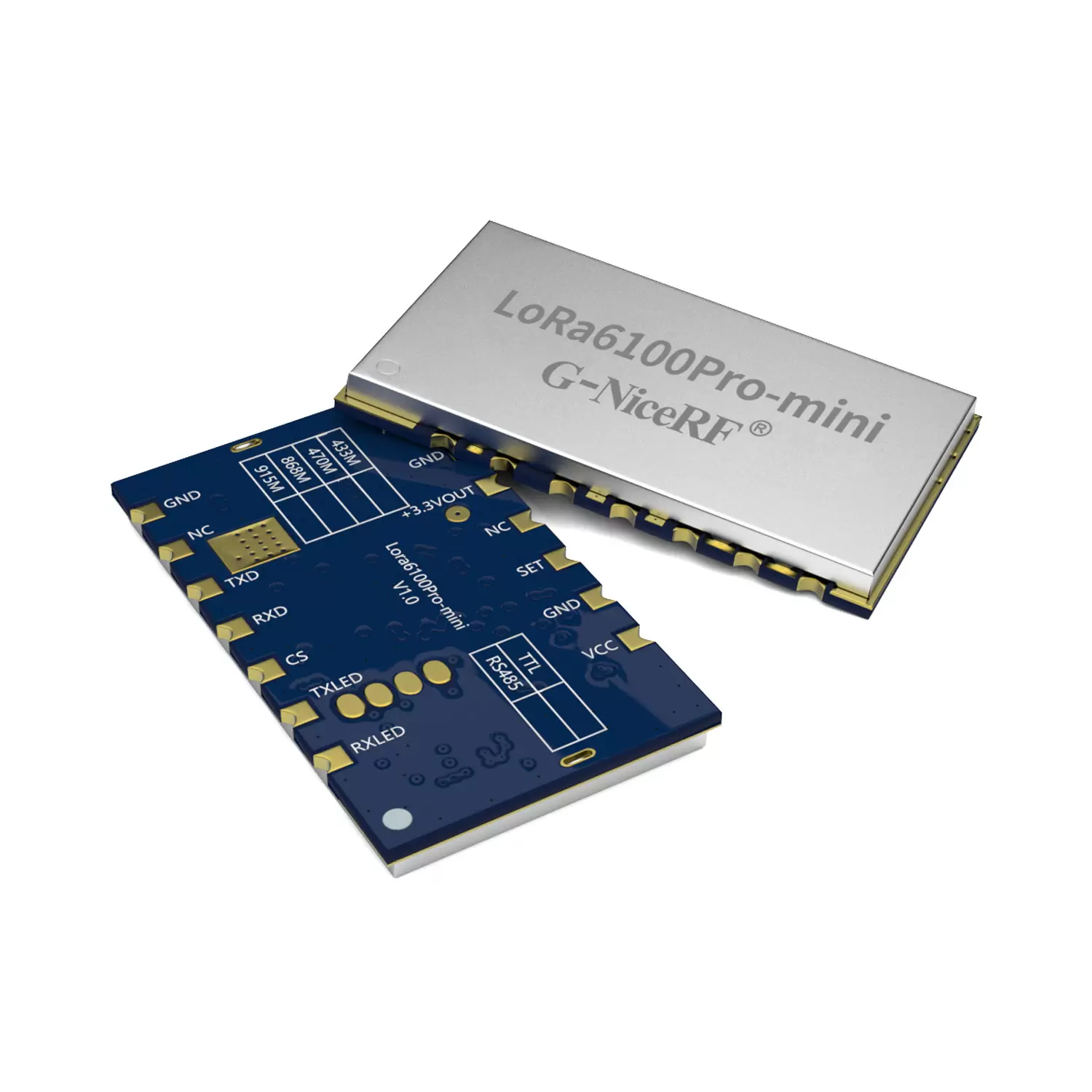

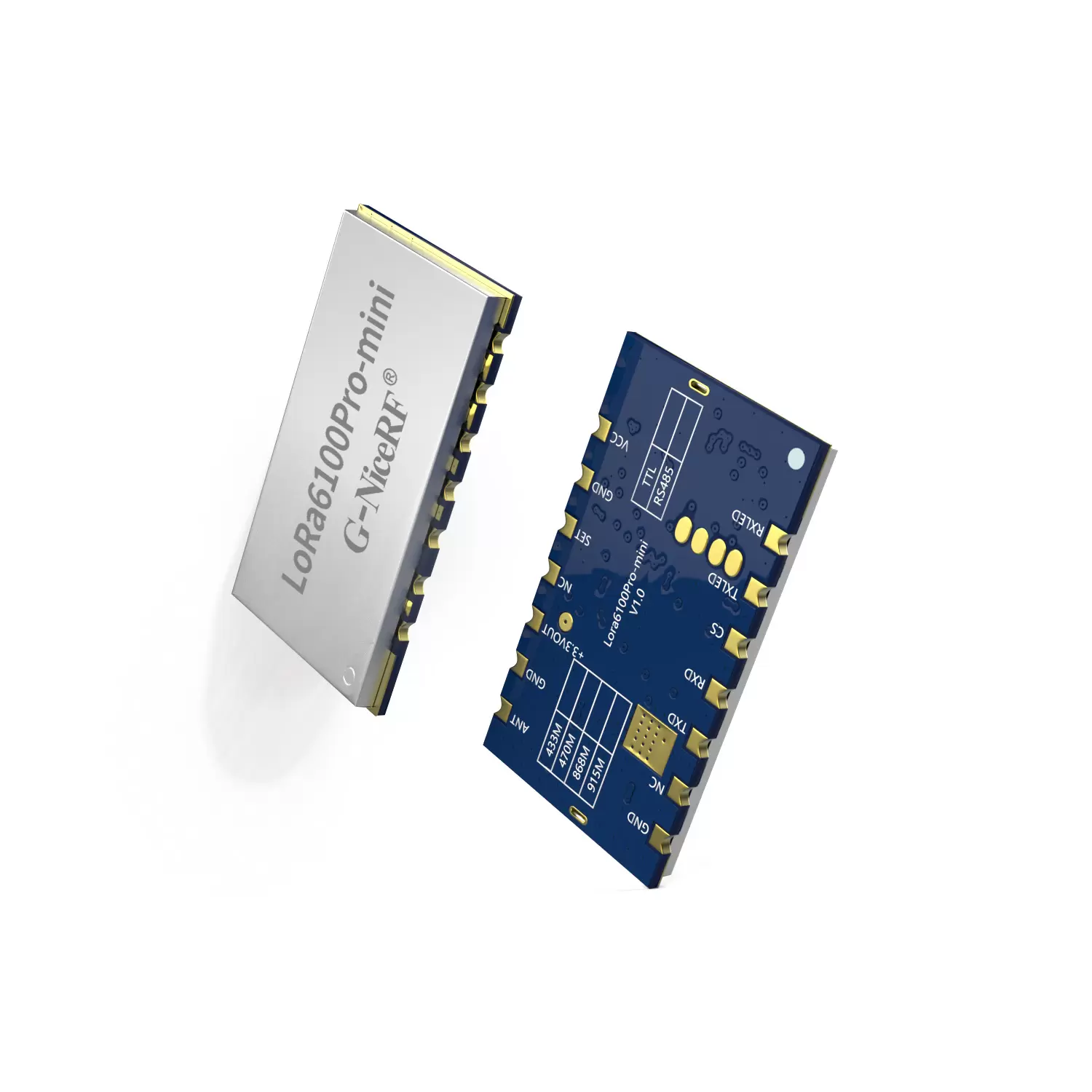

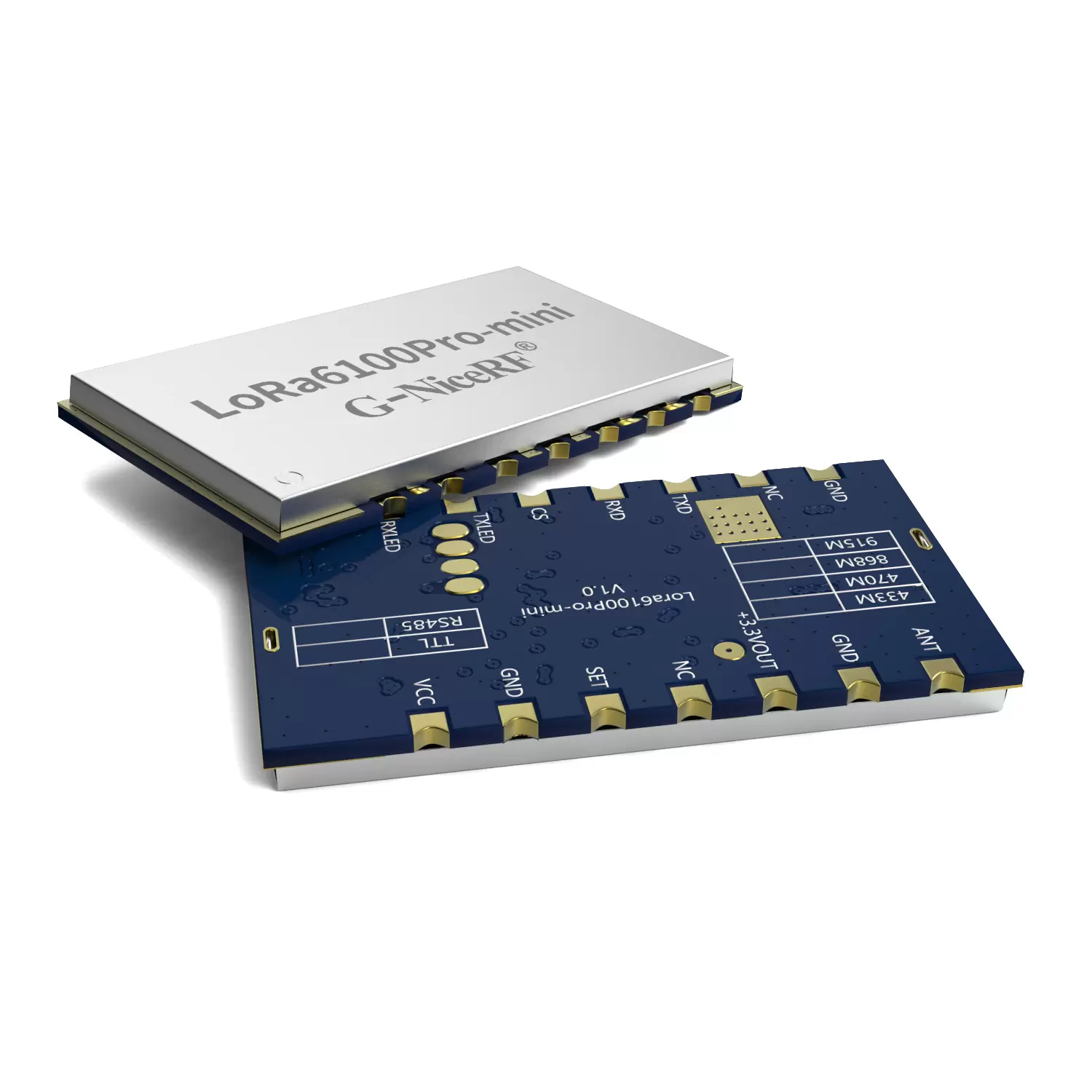

Module réseau sans fil série LoRa6100Pro-mini : 1 W

État de fonctionnement

Plage de tension

3.3

5.0

6,5

V

Température de fonctionnement

-40

25

+85

°C

Consommation actuelle

Courant Rx

<16

mA

@5V, niveau TTL

Courant Tx

< 600

mA

@5V, niveau TTL

Courant de sommeil

< 250

uA

Version personnalisable <5 uA

Paramètres RF​

Gamme de fréquences

414,92

433,92

453,92

MHz

à 433 MHz

470,92

489,92

509,92

MHz

à 470 MHz

849,92

868,92

888,92

MHz

@868MHz

895,92

914,92

934,92

MHz

à 915 MHz

Débit de données

91

656

17353

bps

@LoRa

Puissance de sortie

+ 16

> 29,5

+ 31

dBm

@5V,@433MHz / 470MHz

Sensibilité

-139

dBm

à 91 bps

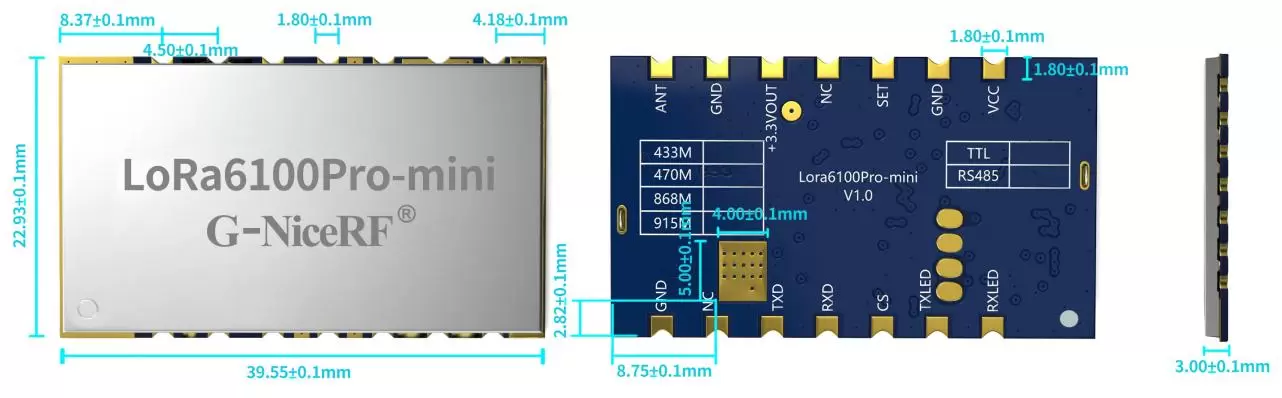

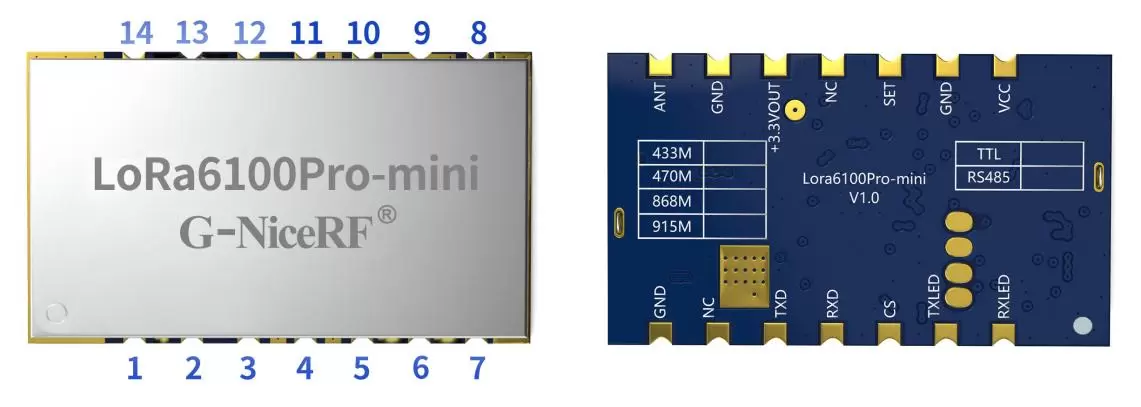

1

RXLED

0-3,3 V

Indicateur de signal de réception ,  s'allume au niveau bas, le niveau par défaut est élevé

2

TXLED

0-3,3 V

Indicateur de signal de transmission , s'allume à un niveau bas, la valeur par défaut est un niveau élevé

3

CS

0-3,3 V

Broche d'activation du module ( pull-up intégré )

Remarque : Version d'usine par défaut : courant de veille < 250 µA. Lorsque le CS est élevé ou flottant, le module communique normalement ; lorsque le CS est faible, il passe en mode veille.

Version basse consommation : courant de veille < 15 µA. Lorsque le CS est bas, le module communique normalement ; lorsque le CS est haut ou flottant, il passe en mode veille. (Personnalisation requise)

4

RXD

0-3,3 V

Entrée de communication série du module

5

TXD

0-3,3 V

Sortie de communication série du module

6,11

Caroline du Nord

NC (Aucune connexion)

7,9,13

GND

Connectez-vous à la borne négative de l'alimentation

8

FOURMI

Sortie de signal RF, connexion à une antenne 50Ω

10

+3,3 V SORTIE

0-3,3 V

Broche de sortie de tension de 3,3 V, capable de piloter des charges jusqu'à 50 mA

12

ENSEMBLE

0-3,3 V

Activation du paramètre de configuration (activé par le niveau bas pour la configuration des paramètres, la valeur par défaut est la sortie de niveau haut)

14

VCC

3,3-6,0

Connectez-vous à la borne positive de l'alimentation (valeur typique 5 V)
