LoRa6100Pro : Module LoRa longue portée 1 W avec réseau maillé de cryptage Uart AES et protection ESD
- Le module LoRa Pro est une nouvelle série de modules de mise en réseau LoRa améliorés de Wireless. Il adopte la puce SX127X de Semtech.
- Afin de répondre aux besoins d'application des différents clients, nous concevons le module logiciel de cette série comme un moyen tout-en-un. Les utilisateurs peuvent basculer entre différents modes de travail via le module de configuration du logiciel PC. En mode MESH, le module de routage dispose d'un routage automatique. Fonction, l'utilisateur peut former une transmission réseau sans zone aveugle sans limitation de distance au moyen d'une combinaison multi-module. Dans le même temps, les utilisateurs peuvent également crypter les données sans fil AES128 via un logiciel PC ou des instructions du port série, rendant ainsi la transmission des données plus sécurisée.
- Le module LoRa LoRa6100Pro est conçu pour une puissance de sortie de 1 W et est disponible en niveaux TTL/RS232/RS485. Il est largement utilisé dans le contrôle de transmission à distance sans fil.
- LoRa6100Pro utilise strictement un processus sans plomb pour la production et les tests, et répond aux normes RoHS et Reach.
- Remarque : la série LoRa Pro peut être configurée pour être compatible avec nos précédents modules uart LoRa.
- Caractéristiques matérielles :
- 1. Petite taille, longue distance.
- 2. Circuit d'auto-réinitialisation anti-crash intégré pour résister aux forts signaux d'interférence externes.
- 3. Circuit de protection de connexion inversée contre les surintensités et les surtensions intégré.
- Fonctionnalités du logiciel :
- Méthode de cryptage des données AES128.
- La fonction LBT (Écouter avant de parler) est facultative.
- Nœud/route/nœud+route optionnel en mode MESH.
Remarque : Le module est régulé en interne par un LDO de 3,3 V. La broche CS et la commande de la broche SET sont des niveaux de 3,3 V. TXD et RXD sont également des niveaux de 3,3 V.
| Paramètres | Min. | Typ. | Max. | Unité | Condition |
| État de fonctionnement | |||||
| Plage de tension | 3.3 | 5.0 | 6.5 | V | |
| Température de fonctionnement | -40 | 25 | +85 | ℃ | |
| Consommation actuelle | |||||
| Courant de réception | <16 | mA | @5V @niveau TTL @ 20dBm | ||
| Courant d'émission | < 600 | mA | |||
| Courant de sommeil | < 250 | uA | |||
| Paramètres RF | |||||
| Gamme de fréquence | 414.92 | 433.92 | 453.92 | MHz | @433MHz |
| 470.92 | 490,92 | 509.92 | MHz | @470MHz | |
| 849.92 | 868.92 | 888.92 | MHz | @868MHz | |
| 895.92 | 914.92 | 934.92 | MHz | @915MHz | |
| Débit de données | 91 | 656 | 17353 | bps | @LoRa |
| Puissance de sortie | + 24 | > 29,5 | + 31 | dBm | @5V,@433MHz / 490MHz |
| + 21 | > 27 | + 28,5 | dBm | @5V,@868MHz / 915MHz | |
| Sensibilité | -139 | dBm | @91bps | ||
| Interface | TTL, RS232, RS485 |
| Réseau | ENGRENER |
| Fréquence | 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Modulation | LoRa |
| Puissance de sortie | 1W |
Caractéristiques du module LoRa LoRa6100Pro
- Distance de transmission en zone ouverte jusqu'à 8 km à faible débit
- Bande de fréquence : 433/470/868/915 MHz en option
- Méthode de cryptage des données AES128
- Nœud/route/nœud+route optionnel en mode MESH
- Fonction LBT (Écouter avant de parler) en option
- Niveau de saut en mode MESH
- Cryptage CRC en option
- Circuit de protection contre la réinitialisation matérielle intégré
- Paramètres de port série diversifiés
- Jusqu'à 40 canaux par bande
- Modulation LoRa
- Interface TTL/RS232/RS485
- Sensibilité : -139 dBm
- Puissance de sortie maximale : 500 mW/1 W (+27/+30 dBm)
- Tension de fonctionnement : 3,3 ~ 6,5 V
- Température de fonctionnement : -40 ~ +85 °C

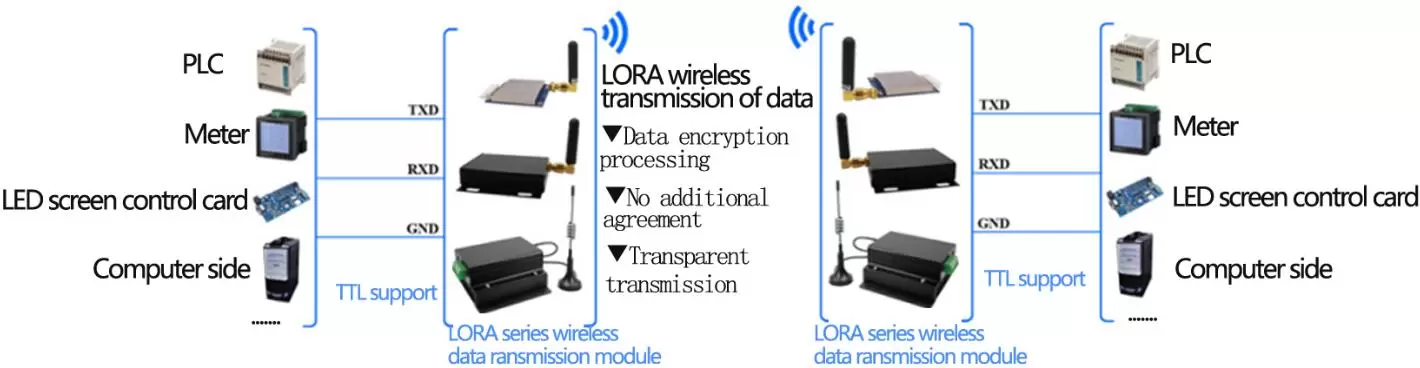

Applications du module LoRa LoRa6100Pro
- Télécommande
- Relevé de compteur à distance
- Collecte de données industrielles
- Télémétrie domotique
- Communication de données sans fil
- Système de contrôle d'accès

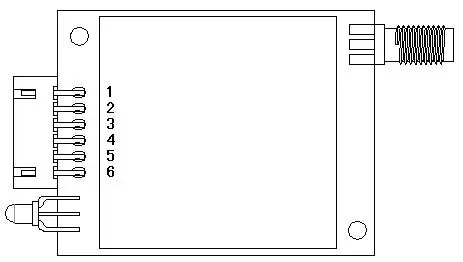

| Numéro de broche | Définition | Description |
| 1 | VCC | Connecté à l'alimentation positive (typique 5V) |
| 2 | GND | Connecté à la terre |
| 3 | TXD/A | connectez-vous à A@485 |
| 4 | RXD/B | connectez-vous au B@485 |
| 5 | ENSEMBLE | Activation des paramètres de configuration (configuration des paramètres d'activation de bas niveau, sortie de haut niveau par défaut) |
| 6 | CS | Broche d'activation du module (pull-up intégré) Remarque : version d'usine par défaut : courant de veille <200 uA, CS tiré haut ou suspendu pour une communication normale, veille à un niveau bas ; Version à faible consommation d'énergie : courant de veille < 15 uA, communication normale lorsque CS est tiré vers le bas, vers le haut ou flotte pour dormir. |
