Module LoRa 868 MHz LoRa1276-C1-868 Test haute-basse température

Module LoRa LoRa1276-C1-868, processus de test à haute et basse température

1. Testez les informations sur le produit

Modèle de produit:  LoRa1276-C1-868

Description du produit :

LoRa1276-C1 intègre la puce émetteur-récepteur RF Semtech SX1276, qui adopte la technique de saut de fréquence de modulation à spectre étalé LoRa. Les caractéristiques de longue distance et de haute sensibilité (-139 dBm) rendent ce module plus performant que les modules FSK et GFSK. Les signaux multiples ne s'affecteront pas, même dans un environnement de fréquence de foule ; il est livré avec de fortes performances anti-interférences. Ce module LoRa mesure 100 mW et est de très petite taille, largement utilisé dans l'AMR et le contrôle industriel à distance.

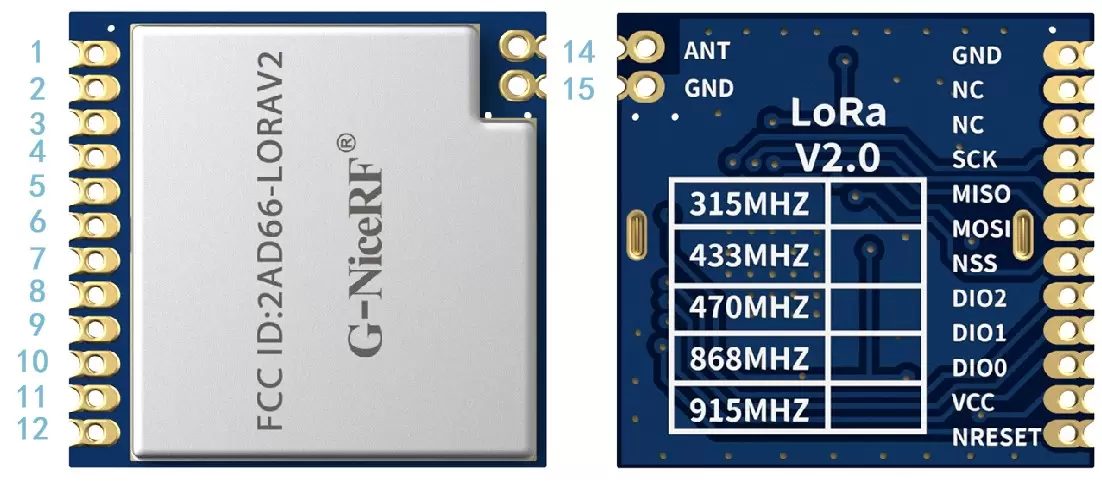

(Module LoRa LoRa1276-C1-868)

2. Tension de test du produit : DC 3,3 V.

3. Objectif des tests de produits

Testez si la fréquence de fonctionnement du module LoRa LoRa1276-C1-868 dans différentes températures d'environnement industriel est conforme à la norme et si la fonction de communication est normale.

4. Équipement de test de produits

• Analyseur de spectre Agilent 8594E
• Incubateur de test programmable à température et humidité constantes
• Carte DEMO standard avec port série, envoyée et reçue une fois à heure fixe
• Antenne 433 MHz, 868 MHz

(Incubateur programmable sur l'image de gauche ; analyseur de spectre Agilent 8594E sur l'image de droite)

(Carte de démonstration sur l'image de gauche ; image de droite, module LoRa1276-C1-868)

5. Méthodes de test des produits

1. Connectez le produit à la carte DEMO standard, placez-le dans l'incubateur après la mise sous tension, réglez la température de l'incubateur à -40°. Une fois la température stable, surveillez la fréquence de fonctionnement réelle du produit avec un analyseur de spectre et enregistrez-la.

2. Prenez la même carte DEMO, réglez la carte DEMO sur la même fréquence que le module produit dans l'incubateur, connectez l'antenne et envoyez des données au produit dans l'incubateur à une heure fixe. La lumière bleue du produit est brillante et la lumière bleue sur la carte DEMO standard est normale. Envoyer et recevoir des données, la fonction de communication d'enregistrement est normale ; sinon, la fonction de communication d'enregistrement est anormale.

3. Modifiez la température de l'incubateur, réglez-la sur -20°, 25°, 60° dans l'ordre et répétez la première étape.

un. Réglez l'incubateur à -20°

b. Réglez l'incubateur à 25°

c. Réglez l'incubateur à 60°

6. Norme de jugement de produit qualifié

Pour les produits avec une bande de fréquence réglée à 433 MHz ou 470 MHz, l'erreur entre la fréquence de fonctionnement réelle mesurée et la fréquence réglée dans chaque environnement de température ne dépasse pas ± 5 KHz, et la fonction de communication est normale, alors le produit est qualifié.

Pour les produits avec une bande de fréquence définie sur 868 MHz, l'erreur requise ne dépasse pas ± 9 KHz ; pour les produits avec une bande de fréquence réglée à 915 MHz, l'erreur requise ne dépasse pas ± 10 KHz.

7. Conclusion du test

Après mesure et calcul standard, les données d'analyse montrent que le module LoRa LoRa1276-C1-868 a un écart de fréquence de fonctionnement inférieur à ± 5 KHz à température normale, ce qui est une valeur normale. L'écart de fréquence de fonctionnement du produit dans différents environnements à haute et basse température entre dans le cadre des spécifications et peut être normal. Envoyez et recevez des données, testez le produit qualifié.

8. Rapport de test du produit
